Счетчики-расходомеры электромагнитные ADMAG
| Номер в ГРСИ РФ: | 79595-20 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Rota Yokogawa GmbH & Co. KG", Германия |
Счетчики-расходомеры электромагнитные ADMAG (далее - расходомеры) предназначены для измерений объема и объемного расхода электропроводящих жидкостей в системах тепло и водоснабжения, а также химической, нефтеперерабатывающей и других отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79595-20 |
| Наименование | Счетчики-расходомеры электромагнитные |
| Модель | ADMAG |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 20.11.2025 |
Производитель / Заявитель
Фирма "Rota Yokogawa GmbH & Co. KG", Германия; Фирма "Yokogawa Electric China Co. Ltd.", Китай; Фирма "Yokogawa Electric Corporation", Япония
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 911 |
| Найдено поверителей | 23 |
| Успешных поверок (СИ пригодно) | 908 (100%) |
| Неуспешных поверок (СИ непригодно) | 3 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 79595-20: Описание типа СИ | Скачать | 520.9 КБ | |
| 79595-20: Методика поверки МП 208-20-2020 | Скачать | 5.5 MБ |
Описание типа
Назначение
Счетчики-расходомеры электромагнитные ADMAG (далее - расходомеры) предназначены для измерений объема и объемного расхода электропроводящих жидкостей в системах тепло и водоснабжения, а также химической, нефтеперерабатывающей и других отраслях промышленности.
Описание
Принцип работы расходомеров основан на том, что при протекании проводящей жидкости в магнитном поле в ней индуцируется электродвижущая сила (ЭДС), пропорциональная скорости, а следовательно, и расходу жидкости.
Расходомер состоит из первичного преобразователя (далее - ПП) и вторичного преобразователя (далее - ВП).
ПП представляет собой сенсорную часть расходомера, встраиваемую непосредственно в трубопровод. Сигналы с электродов ПП расходомера поступают на ВП.
ВП обеспечивает питание цепи возбуждения магнитного поля ПП, преобразует сигналы от электродов в значение расхода, которое отображается на дисплее (опционально) и одновременно преобразуется в выходной сигнал от 4 до 20 мА (опционально), в импульсный сигнал (опционально), а также обеспечивает передачу инфомации об измерениях по цифровому протоколу (BRAIN, HART, Profibus, Foundation Fieldbus, MODBUS) и выполняет функции счетчика.
В память вторичного преобразователя заносят все установочные параметры и другую необходимую информацию. Расходомер формирует сигнал ошибки в случае, если электроды не покрыты жидкостью. Информация о расходе поступает на индикацию только при заполненном трубопроводе.
Расходомеры обеспечивают измерение в электропроводящих жидкостях, в том числе сильно загрязненных и имеющих низкую электропроводность.
Выпускаются следующие модификации расходомеров: AXF, AXG, AXR, AXW, CA.
Расходомеры модификаций AXF, AXG, AXW отличаются типами исполнения, функциями самодиагностики и дополнительными опциями, реализованными в ВП расходомера. Модификация AXF имеет возможность установки сменных электродов. Модификация AXW представлена расширенным рядом расходомеров под различные диаметры трубопровода, в том числе большого диаметра. Расходомеры модификации AXR могут быть установлены в двухпроводной системе без дополнительного источника питания. Модификация CA предназначена для измерения расхода сверхмалопроводящих жидкостей, адгезивных жидкостей и жидкостей с взвешенными частицами, так же в ней используются несмачиваемые электроды.
Расходомеры модификаций AXR, CA выпускаются только компактного (интегрального) исполнения (вторичный преобразователь расходомера монтируется на его первичный преобразователь).
Расходомеры модификаций AXF, AXG, AXW имеют два варианта конструктивных исполнений: компактный и разделенный. У расходомеров разделенного исполнения ВП выносится на расстояние до 200 м от ПП. Возможны следующие варианты комбинаций ПП и ВП:
- ПП модели AXF и ВП AXFA11, AXFA14;
- ПП модели AXW и ВП AXFA11, AXG1A, AXW4A;
- ПП модели AXG и ВП модели AXFA11, AXG1A, AXG4A.
Расходомеры выпускаются в общепромышленном и взрывозащищенном исполнении.
Общий вид расходомеров представлен на рисунках 1 и 2.
AXF
AXW
AXR
CA
AXG AXG
(интегрального типа)
(первичный преобразователь)

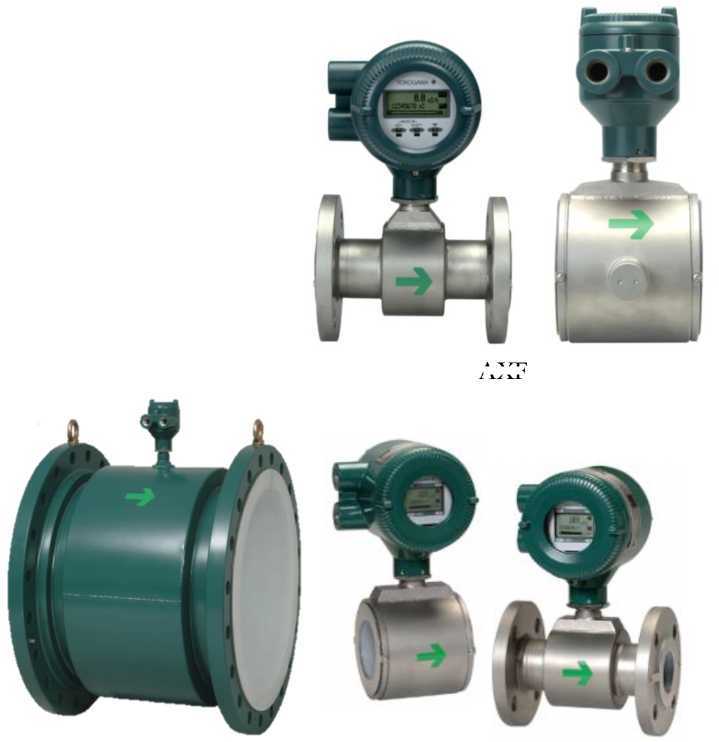

Рисунок 1 - Общий вид расходомеров электромагнитных ADMAG
AXG4A/AXW4A
AXFA11
AXFA14
AXG1A

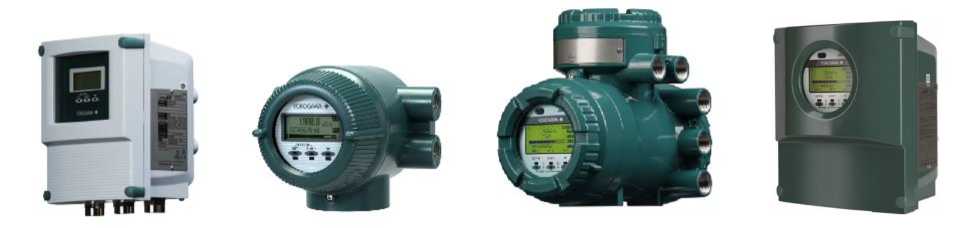

Рисунок 2 - Общий вид вторичных преобразователей расходомеров электромагнитных ADMAG раздельного исполнения

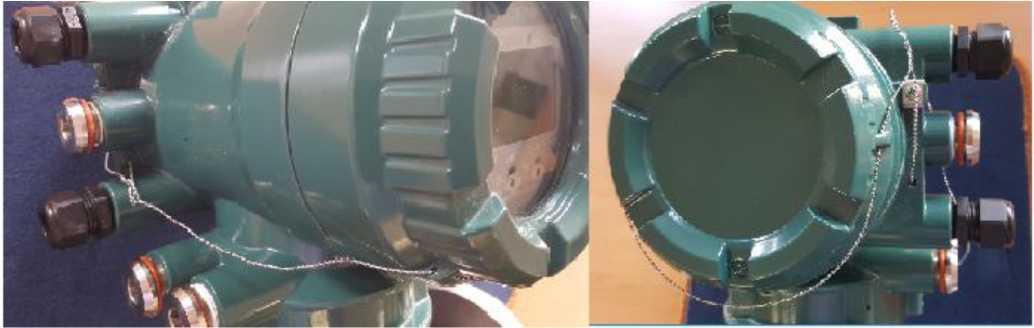

На рисунке 3 указаны места пломбировки от несанкционированного доступа
Место пломбировки

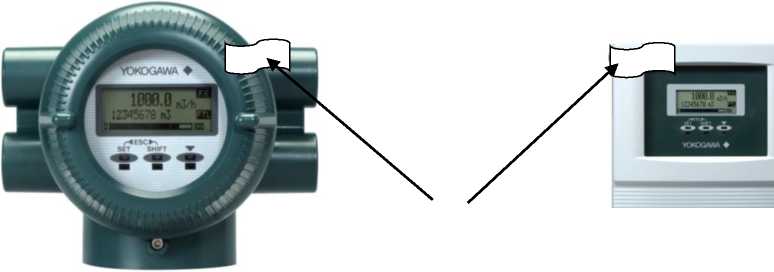

Рисунок 3 - Место пломбировки от несанкционированного доступа
Программное обеспечение (ПО)
Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Энергонезависимое ПЗУ сохраняет конфигурационные данные ПП и ВП в случае сбоя в подаче электроэнергии любой продолжительности. Так же для некоторых модификаций имеется возможность резервного копирования конфигурационных данных карту памяти формата MicroSD.
Недопустимое влияние на метрологически значимую часть ПО расходомеров через интерфейс связи отсутствует. Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.
Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Расходомер обеспечивает идентификацию встроенного ПО посредством индикации номера версии. Идентификационные данные ПО расходомеров приведены в таблице 1
Таблица 1 - Идентификационные данные ПО расходомеров модификаций AXG и AXW (со вторичным преобразователем AXG1A, AXG4A)
|
Идентификационные данные (признаки) |
Значение | ||
|
Основное ПО |
ПО сенсора |
ПО индикатора | |
|
Идентификационное наименование ПО |
Main software |
Sensor software |
Indicator software |
|
Номер версии (идентификационный номер) ПО |
не ниже R1.01.01 |
не ниже R1.01.01 |
не ниже R1.01.01 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Таблица 2 - Идентификационные данные ПО расходомеров модификаций AXW (со вторичным преобразователем AXFA11), AXF, AXR, CA
|
Идентификационные данные (признаки) |
Значение для моделей | ||
|
AXF, AXR |
AXW |
CA | |
|
Идентификационное наименование ПО |
Software | ||
|
Номер версии |
не ниже |
не ниже |
не доступна для |
|
(идентификационный номер) ПО |
R1.01.01 |
R1.01.01 |
отображения |
|
Цифровой идентификатор ПО |
- |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и измеренных данных.
Технические характеристики
Метрологические характеристики приведены в таблицах 3 - 8, технические - в таблице 9.
Таблица 3 - Основные метрологические характеристики расходомеров
|
Наименование характеристики |
Значение | ||||
|
Модификация |
AXF |
AXR |
са |
AXW |
AXG |
|
Диаметр условного прохода DN |
от 2,5 до 400 |
от 25 до 200 |
от 15 до 200 |
от 25 до 1800 |
от 2,5 до 500 |
|
Максимальный измеряемый расход м3/час |
от 0,1767 до 4523 |
от 17,671 до 1130,9 |
от 6,361 1130,9 |
от 17,671 до 91608 |
от 0,05 до 7068 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||||
|
Модификация |
AXF |
AXR |
СА |
AXW |
AXG |
|
Минимальная удельная электрическая проводимость среды, мкСм/см |
12) |
10 |
0,11) (индикация от 0,01) |
12) |
12) |
|
Температура измеряемой среды, 0С |
от -40 до +180 |
от -40 до +130 |
от -10 до +120 |
от -10 до +130 |
от -40 до +180 |
|
Диапазоны избыточного давления измеряемой среды, МПа |
от -0,10 до 4,00 (опционально 9.92) |
от -0,1 до 4,0 |
от -0,10 до 9,92 | ||
|
Пределы допускаемой погрешности |
приведены в таблице 4 | ||||
|
Примечания 1) Только для DN от 15 до 100 включительно 2) В зависимости от DN и длины соединяющих кабелей, при проводимости среды от 1 до 5 мкСм/см, дополнительная погрешность измерения расхода оставляет ±1,0 % Qизм . | |||||
В таблицах 4-8 приняты следующие обозначения:
Qизм - измеренное значение расхода,
Qg - верхнее значение установленного диапазона расхода
Qmhkc - значение верхней границы диапазона расхода, соответствующее максимальной скорости потока 10 м/с, рассчитанное по формуле Qмакс[м3/ч] = DN2/35,37
Таблица 4 - Пределы допускаемой погрешности для расходомеров модификации AXF
|
Код точности |
Диаметр условного прохода DN |
Диапазон измеряемого расхода |
Пределы допускаемой абсолютной погрешности измерения расхода для расходомеров с внутренним покрытием измерительной трубки из 1) | |
|
керамики |
полиуретана/ натуральн ого мягкого каучука | |||
|
B |
от 2,5 до 15 |
Qизм<0,03 • Qмакс |
±0,01 %^макс |
- |
|
0,03 • Qмакс<Qизм<Qмакс |
±0,35 %^изм | |||
|
от 25 до 200 |
Qизм<0,015Qмакс |
±0,005 %^макс | ||
|
0,01 5 •Qмакс<Qизм<Qмакс |
±0,35 %^изм | |||
|
от 250 до 400 |
Qизм<0,015 • Qмакс |
±0,005 %^макс | ||
|
0,015 • Qмакс<Qизм<Qмакс |
±0,35 %^изм | |||
|
от 25 до 400 |
Qизм<0,03 • Qмакс |
- |
±0,01 %^макс | |
|
0,03 • Qмакс<Qизм<Qмакс |
±0,35 %^изм | |||
|
C |
от 25 до 200 |
Qизм<0,015 • Qмакс |
±0,005 %^макс |
- |
|
0,015 ^макс^изм <0,1^ |
± (0,18 %• Q.-м+0,002 %• Qm) | |||
|
0,1 •Qмакс <Qизм<Qмакс |
±0,2 %^изм | |||
1) При поверке с помощью рабочего эталона 3-го разряда пределы допускаемой относительной погрешности составляют ±3 % для значений расхода свыше ('.),!• С)м1Кс
|
Исполнение |
Диаметр условного прохода DN |
Диапазон установки Qд |
Пределы допускаемой абсолютной погрешности измерения расхода1) | |
|
при ^^изм < kQд |
при ^^изм > kQд | |||
|
Общее |
от 25 до 100 |
0,03 ^макс <Q< 0,1^макс2) |
±0,025 %^макс |
±(0,4 +0,01^макс/ Qд) % • Qизм |
|
0,1^макс < Qд <0,2^макс3) |
±0,2 %-Q |
±0,5 %^изм | ||
|
0,2^макс < Qд < Qмакс4) |
±0,16 %-Q |
±0,5 % ^изм | ||
|
от 150 до 200 |
0,03^макс <Q< 0,1^макс2) |
±0,03 %^макс |
±(0,3+ 0,02 ^макс/ Qд) % ^изм | |
|
0,1^макс < Qд <0,2^макс3) |
±0,3 %-Q |
±0,5 %^изм | ||
|
0,2^макс < Qд < Qмакс4) |
±0,16 %-Q |
±0,5 %^изм | ||
|
Взрывозащищенное |
от 25 до 100 |
0,03 ^макс <Q< 0,1^макс2) |
±0,03 %-QMajtc |
±(0,3+ 0,02^Qmax/ Qд) % ^изм |
|
0,1^макс < Qд <0,2^макс3) |
±0,3 %-Q |
±0,5 %^изм | ||
|
0,2^макс < Qд < Qмакс4) |
±0,16 %-Q |
±0,5 %^изм | ||
|
от 150 до 200 |
0,03^макс <Q< 0,1^макс2) |
±0,05 %-QMajtc |
±(0,05^макс/ Qд) % ^изм | |
|
0,1^макс < Qд <0,2^макс |
±0,45 %-Q.i1’ |
±0,5 %^изм5) | ||
|
±0,25 %-Q (0,3^д^изм < 0,45 -Q) | ||||
|
0,2^макс < Qд < Qмакс3) |
±0,24 %-Q |
±0,5 %^изм | ||
|
HART |
от 25 до 200 |
0,03^макс <Q< 0,1^макс |
±(0,4 %-Q +0,03 %^макс) | |
|
0,1^макс < Qд <0,2^макс |
±0,5 %-Q | |||
|
0,2^макс < Qд ^макс |
±0,25 %-Q |
±0,5 %^изм | ||
1) При поверке с помощью рабочего эталона 3-го разряда пределы допускаемой относительной погрешности составляют ±3 % для значений расхода свыше 0,1<)м1Кс
2) k = 0,5
3) k = 0,35
4) k = 0,3
5) k = 0,45
Таблица 6 - Пределы допускаемой погрешности для расходомеров модификации СА
|
Диаметр условного прохода DN |
Диапазон установки Qд |
Пределы допускаемой абсолютной погрешности измерения расхода1) | |
|
при ^^изм < 0,5 ^д |
при ^^изм > 0,5 ^д | ||
|
15 |
0,05 ^макс < Qд < 0,1•Qмакс |
±1 |
,0 %•Qд |
|
0,1 • Qмакс < Qд < Qмакс |
±0,5 %•Qд |
±1,0 %^изм | |
|
от 25 до 100 |
0,05 ^макс < Qд < 0,1•Qмакс |
±0,5%^д | |
|
0,1•Qмакс < Qд < Qмакс |
±0,25 %-Q |
±0,5 %^изм | |
|
150, 200 |
0,05 ^макс < Qд < 0,1-QMaKC |
± |
1,0%^д |
|
0,1•Qмакс < Qд < Qмакс |
±0,5 %•Qд |
±1,0 %^изм | |
1) При поверке с помощью рабочего эталона 3-го разряда пределы допускаемой отно-
сительной погрешности составляют ±3 % для значений расхода свыше 0,1 ^макс
|
Диаметр условного прохода DN |
Диапазон измеряемого расхода |
Пределы допускаемой абсолютной погрешности измерения расхода1) |
|
от 25 до 400 |
Qизм < 0,03 Qмакс |
±0,01 %^макс |
|
0,03 •Qмакс < Qизм < Qмакс |
±0,35 %^изм | |
|
от 500 до 1000 |
Qизм < 0,03 Qmax |
±0,02 % ^макс |
|
0,03 •Qмакс < ^зм < Qмакс |
±(0,35 %^изм + 0,01 %^макс) | |
|
от 1100 до 1800 |
Qизм < 0,03 Qmax |
±0,03 %^макс |
|
0,03 ^макс — Qизм < 0,1-рмаКс |
±(0,4 %^изм +0,018 %^макс) | |
|
0,1 • Qмакс < Qизм < Qмакс |
±(0,5 %^изм +0,01 %^макс) |
1) При поверке с помощью рабочего эталона 3-го разряда пределы допускаемой относительной погрешности составляют ±3 % для значений расхода свыше 0,1<)м1Кс
Таблица 8 - Пределы допускаемой погрешности для расходомеров модификации AXG
|
Код точности |
Диаметр условного прохода DN |
Диапазон измеряемого расхода |
Пределы допускаемой абсолютной погрешности измерения расхода1) | |
|
ВП модификации AXG4A, AXG1A |
ВП модификации AXAF11 | |||
|
B |
от 2,5 до 15 |
Qизм<0,03•Qмакс |
±0,01 %^макс |
±0,01 %^макс |
|
0,03 • Qмакс<Qизм—Qмакс |
±0,3 %^изм |
±0,35 %^изм | ||
|
от 25 до 400 |
Qизм<0,015•Qмакс |
±0,005 %^макс |
±0,005 %^макс | |
|
0,01 5 •Qмакс<Qизм—Qмакс |
±0,3 %^изм |
±0,35 %^изм | ||
|
500 |
Qизм<0,03•Qмакс |
±0,02 %^макс2) |
±0,02 %^макс | |
|
0,03 • Qмакс<Qизм<Qмакс |
±(0,35 %^изм+ 0,01 %^макс) 2) |
±(0,35 %^изм+ 0,01 %^макс) | ||
|
C |
от 25 до 200 |
Qизм<0,015•Qмакс |
±0,005 % Qмакс |
±0,005 % Qмакс |
|
0,015 ^макс^изм <0,1^макс |
±(0,18 %Qизм+ 0,002 %Qмакс) |
±(0,18 %Qизм+ 0,002 %Qмакс) | ||
|
0,1 •Qмакс <Qизм<Qмакс |
±0,15 % Qизм |
±0,2 % Qизм | ||
1) При поверке с помощью рабочего эталона 3-го разряда пределы допускаемой относительной погрешности составляют ±3 % для значений расхода свыше 0,1<)м1Кс
2) Только для ВП модификации AXG1A, ВП модификации AXG4A с данным диаметром 1Ш не комбинируется
Таблица 9 - Основные технические характеристики расходомеров
|
Наименование характери стики |
Значение | ||||
|
Модификация |
AXF |
AXR |
СА |
AXW |
AXG |
|
Температура окру жающей среды, °С |
от -40 до +60 |
от -40 до +55 |
от -20 до +50 |
от -40 до +60 |
от -40 до +60 |
|
Относительная влажность, % |
от 0 до 100 | ||||
Продолжение таблицы 9
|
Наименование характери стики |
Значение | ||||
|
Модификация |
AXF |
AXR |
CA |
AXW |
AXG |
|
Напряжение питания, В: - постоянного тока -переменного тока |
от 20,4 до 28,8 от 90 до 130 от 20,4 до 28,8 от 80 до 264 |
от 14,7 до 42 |
от 20,4 до 28,8 от 100 до 130 от 80 до 264 |
от 20,4 до 28,8 от 90 до 130 от 20,4 до 28,8 от 80 до 264 | |
|
Масса (без учета веса фланцев, крепежных деталей и т.д.), кг |
от 1,9 до 187 |
от 3,6 до 80,2 |
от 4,6 до 35,9 |
от 2,2 до 3000 |
от 2,7 до 247 |
|
Выходы: - токовый, мА - импульсный (перена-страиваемый), кГц - цифровой |
от 4 до 20 от 0 до 12,5 Foundation Fieldbus, BRAIN, HART 5/7, Profibus, MODBUS | ||||
|
Степень защиты по ГОСТ 14254-2015 |
IP66, IP67, IP68 | ||||
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Счетчик-расходомер электромагнитный ADMAG |
- |
1 |
Модификация и исполнение по заказу |
|
Комплект ЗИП |
- |
1 |
В соответствии с заказом |
|
Руководство по эксплуатации |
01E22A01-01RU IM 01E24A01-01RU |
1 |
При заказе партии количество в соответствии с контрактом |
|
Методика поверки |
МП 208-20-2020 |
1 |
При заказе партии количество в соответствии с контрактом |
Поверка
осуществляется по документу МП 208-20-2020 «ГСИ. Счетчики - расходомеры электромагнитные ADMAG. Методика поверки», утвержденному ФГУП «ВНИИМС» 23 апреля 2020 г.
Основные средства поверки:
- вторичный эталон или рабочий эталон 1-го разряда единиц массового и (или) объемного расходов (массы и (или) объема) жидкости в соответствии с приказом Росстандарта от 07.02.2018 г. № 256 в диапазоне расходов соответствующем диапазону расходов поверяемого счетчика-расходомера;
- рабочий эталон 3-го разряда единиц массового и (или) объемного расходов (массы и (или) объема) жидкости в соответствии с приказом Росстандарта от 07.02.2018 г. № 256 в диапазоне расходов соответствующем диапазону расходов поверяемого счетчика-расходомера;
- устройства поверочные АМ012, (регистрационный номер № 43551-09).
Допускается применение других средств измерений и вспомогательного оборудования, обеспечивающих определение метрологических характеристик поверяемых расходомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт расходомера.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Техническая документация фирмы «Yokogawa Elecrtic Corporation», Япония
Другие Расходомеры
