Датчики температуры дорожного покрытия ДТД-03

Номер в ГРСИ РФ: 79600-20
Категория: Датчики температуры
Производитель / заявитель: ЗАО "Минимакс-94", г.Москва
Датчики температуры дорожного покрытия ДТД-03 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Датчики температуры дорожного покрытия ДТД-03 (далее - датчики ДТД-03) предназначены для измерений температуры дорожного покрытия на его поверхности и на различных глубинах.

Скачать

79600-20: Описание типа СИ Скачать 384.9 КБ
79600-20: Методика поверки МП 2540-0080-2020 Скачать 2.3 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 79600-20
Наименование Датчики температуры дорожного покрытия
Модель ДТД-03
Межповерочный интервал / Периодичность поверки Первичная поверка до ввода в эксплуатацию
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 20.11.2025
Производитель / Заявитель

Акционерное общество "Минимакс-94" (АО "Минимакс-94"), г. Москва

РОССИЯ

Назначение

Датчики температуры дорожного покрытия ДТД-03 (далее - датчики ДТД-03) предназначены для измерений температуры дорожного покрытия на его поверхности и на различных глубинах.

Описание

В ДТД-03 используются интегральные твердотельные датчики температуры принцип действия, которых основан на использовании биполярного транзистора в качестве первичного преобразователя температуры в электрический сигнал. После обработки встроенным микроконтроллером измеренные значения передаются в линию связи через коммуникационный интерфейс RS-485.

Конструктивно датчики ДТД-03 выполнены в виде неразборного водонепроницаемого корпуса, состоящего из монолитной смеси на основе эпоксидной смолы с наполнителем, что обеспечивает прочность и передачу тепла от дорожного покрытия к чувствительным элементам, установленным внутри корпуса датчика. Чувствительные элементы размещены на расстоянии 50 мм друг от друга. Первый чувствительный элемент располагается под верхней поверхностью корпуса, второй чувствительный элемент - у нижней поверхности корпуса. Третий чувствительный элемент (для исполнения ДТД-03-01) выносится за пределы корпуса на специальном кабеле.

Датчик имеет два варианта исполнения, отличающихся количеством чувствительных элементов: два чувствительных элемента у ДТД-03, три чувствительных элемента у ДТД-03-01. Обе модификации имеют встроенный соединительный кабель длинной 20 метров. При эксплуатации датчики ДТД-03 монтируются в дорожное полотно.

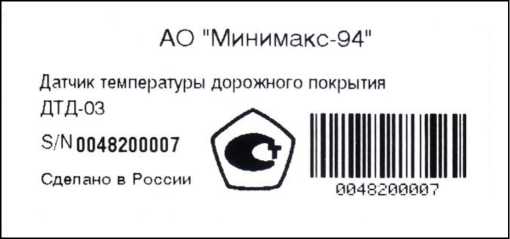

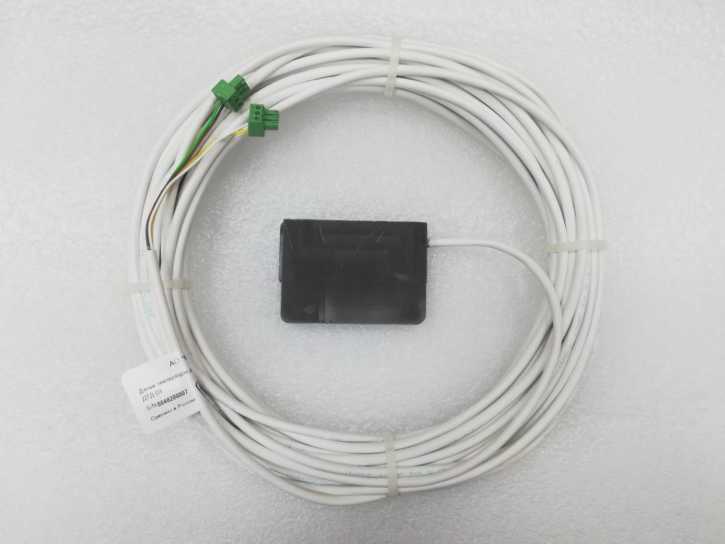

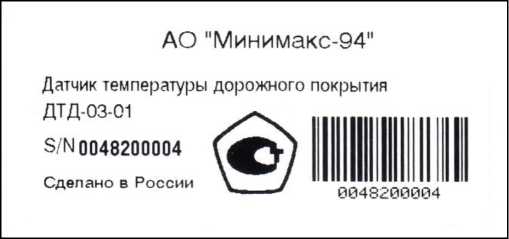

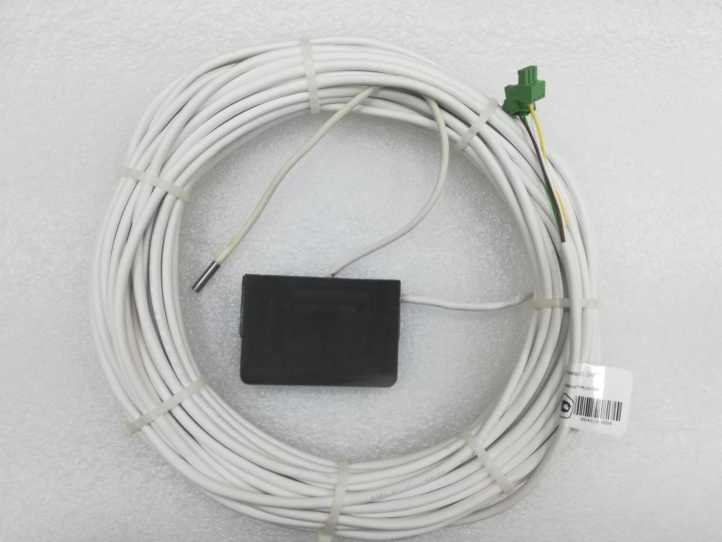

Общий вид датчиков ДТД-03 представлен на рисунке 1. Общий вид датчиков ДТД-03-01 представлен на рисунке 2. Общий вид идентификационной наклейки на корпусе датчиков дорожного покрытия ДТД-03 представлен на рисунке 3.

Пломбирование датчиков дорожного покрытия ДТД-03 от несанкционированного доступа не предусмотрено.

Программное обеспечение

Датчики температуры дорожного покрытия ДТД-03 имеют встроенное программное обеспечение (далее - ПО) «DTD-03», которое обеспечивает работу датчика, проверку состояния и настройку датчика ДТД-03.

Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ВПО

DTD-03

Номер версии (идентификационный номер) ВПО

не ниже 1.1.0

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +60

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,1

Таблица 3 - Основные технические характеристики

Электрическое питание от сети постоянного тока: -напряжение, В

12±0,1

Потребляемая мощность, Вт, не более

0,06

Количество измерительных каналов

ДТВ-03

ДТВ-03-01

2

3

Габаритные размеры, мм, не более:

ДТВ-03

-высота;

60

-ширина;

87

-глубина;

17

ДТВ-03-01

-высота;

60

-ширина;

87

-глубина

17

-диаметр третьего чувств.эл.

5

-длина третьего чувств.эл.

300

Средняя наработка на отказ, ч

26000

Срок службы, лет, не менее

3

Степень защиты

IP 68

Масса, кг, не более

0,8

Условия эксплуатации:

-температура окружающей среды, °С -относительная влажность воздуха, % -атмосферное давление, гПа

от -50 до +60 от 0 до 100 от 500 до 1100

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским методом.

Комплектность

Таблица 4 - Комплектность датчиков температуры дорожного покрытия ДТД-03

Наименование

Обозначение

Количество

Датчик температуры дорожного покрытия

ДТД-03

1 шт.

Руководство по эксплуатации

МРАШ.405937.003 РЭ

1 экз.

Паспорт

МРАШ.405937.003 ПС

1 экз.

Методика поверки

МП 2540-0080-2020

1 экз.

Поверка

осуществляется по документу МП 2540-0080-2020 «ГСИ. Датчики температуры дорожного покрытия ДТД-03. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30.06.2020 года.

Основные средства поверки:

Термостат переливной прецизионный ТПП-1, мод. ТПП-1.2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 33744 -07.

Термометр сопротивления эталонный ЭТС-100М, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 70903-18.

Измеритель температуры многоканальный прецизионный МИТ 8.10М, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19736-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Министерства природных ресурсов и экологии Российской Федерации № 436 от 19 октября 2015 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

МРАШ.405937.003 ТУ Датчики температуры дорожного покрытия ДТД-03. Технические условия
