Инклинометры цифровые СМИК ДИ15 (далее - инклинометры) предназначены для измерений углов наклона инженерных несущих конструкций зданий и сооружений.

Информация по Госреестру

Основные данные
Номер по Госреестру 79643-20
Наименование Инклинометры цифровые
Модель СМИК ДИ15
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 20.11.2025
Производитель / Заявитель

Общество с ограниченной ответственностью "В-КЛАСС" (ООО "В-КЛАСС"), г. Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 2598
Найдено поверителей 6
Успешных поверок (СИ пригодно) 2570 (99%)
Неуспешных поверок (СИ непригодно) 28 (1%)
Актуальность информации 17.11.2024

Поверители

Скачать

79643-20: Описание типа СИ Скачать 311 КБ
79643-20: Методика поверки РТ-МП-7285-445-2020 Скачать 2.7 MБ

Описание типа

Назначение

Инклинометры цифровые СМИК ДИ15 (далее - инклинометры) предназначены для измерений углов наклона инженерных несущих конструкций зданий и сооружений.

Описание

Принцип действия инклинометра основан на изменении положения гравиметрического маятника в одном направлении под воздействием силы тяжести или ускорения. Маятник расположен внутри двухосевого акселерометра, чувствительным элементом которого является дифференциальный конденсатор. Изменения положения маятника приводит к соответствующему изменению электрической ёмкости дифференциального конденсатора. Такие изменения ёмкости формируют на выходе чувствительного элемента аналоговые электрические сигналы. Выходной сигнал вначале фильтруется, а затем, с помощью специального программного обеспечения, преобразуется в цифровую 16-битовую форму, которая является отображением значений углов наклона.

Конструктивно инклинометр представляет собой 2-осевой датчик измерения углов наклона, который помещён в корпус и залит фиксирующим составом. На боковой поверхности корпуса имеется разъём для подключения электропитания и вывода измерительной информации.

На верхнем участке корпуса инклинометра нанесены риски, расположенные вдоль направления боковых измерительных осей Х и У.

В эксплуатации, конструкция инклинометра не предусматривает механических и

электронных регулировок.

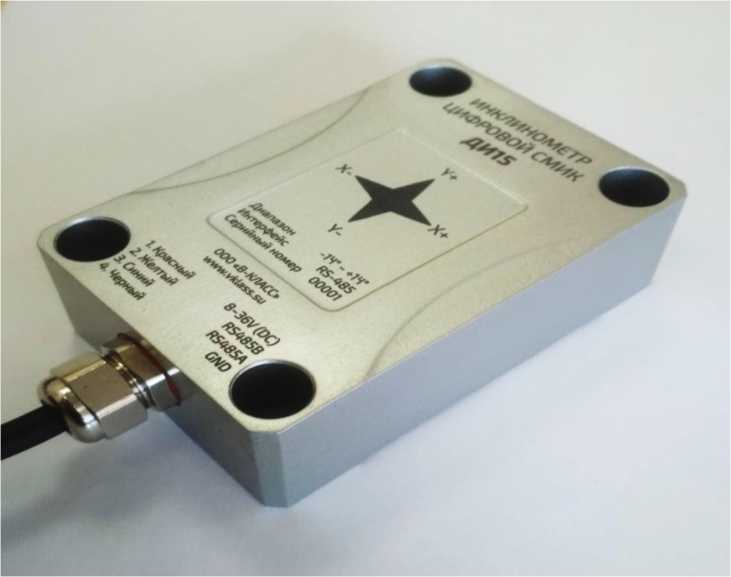

Общий вид инклинометра приведён на рисунке 1.

Рисунок 1 - Общий вид средства измерений

Пломбирование инклинометра цифрового СМИК ДИ15 не предусмотрено.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО) является метрологически значимым и устанавливается при изготовлении инклинометра.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с

Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Недоступно

Номер версии (идентификационный номер) ПО

Недоступно

Цифровой  идентификатор  ПО  (контрольная  сумма

исполняемого кода)

Недоступно

Внешнее ПО «Vlogic 2.0.0.1.», устанавливаемое на персональный компьютер, не является метрологически значимым и предназначено для конфигурации инклинометров и считывания с них данных при поверке.

Таблица 2 - Идентификационные данные внешнего программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Vlogic

Номер версии ПО

не ниже 2.0.0.1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Технические характеристики

Таблица 3- Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений угла, градус

от -14 до +14

Дискретность отсчета, градус

0,001

Допускаемая абсолютная погрешность измерений угла, градус

±0,01

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение постоянного тока, В

- потребляемый ток при напряжении 24 В, мА, не более

от 8 до 36

20

Частота опроса, Гц, не более

35

Выходной интерфейс

RS-485

Габаритные размеры, мм, не более

87x59x29

Масса, кг, без кабеля

0,210

Степень защиты по ГОСТ 14254-2015

IP67

Условия эксплуатации

- температура окружающей среды, °С

от -30 до +50

Средний срок службы, лет

10

Знак утверждения типа

наносится на корпус инклинометра методом гравировки либо наклейкой и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Инклинометр цифровой

СМИК ДИ15

1 шт.

Транспортировочная упаковка

-

1 шт.

Паспорт

ФРСГ.26.51.43.110.001 ПС

1 экз.

Руководство по эксплуатации*

ФРСГ.26.51.43.110.001 РЭ

1 экз.

Методика поверки

РТ-МП-7285-445-2020

1 экз.

Программное обеспечение

«Vlogic 2.0.0.1,»,

1 экз.

*При поставке одному потребителю более одного инклиномера поставляется 1 экземпляр на комплект поставки

Поверка

осуществляется по документу РТ-МП-7285-445-2020 «ГСИ. Инклинометры цифровые СМИК ДИ15. Методика поверки», утверждённому ФБУ «Ростест-Москва» 19 мая 2020 г.

Основные средства поверки:

прибор для поверки квадрантов ППК (регистрационный номер в Федеральном информационном фонде 51161-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта № 2482 от 26.11.2018 Об утверждении Государственной

поверочной схемы для средств измерения плоского угла

ФРСГ.26.51.43.110.001 ТУ Инклинометр цифровой СМИК ДИ15. Технические условия
