Преобразователи мощности измерительные NI USB-5683, NI USB-5684

Номер в ГРСИ РФ: 79649-20
Производитель / заявитель: Фирма "National Instruments", США
Скачать
79649-20: Описание типа СИ Скачать 317.3 КБ
79649-20: Методика поверки NI5683/МП-2020 Скачать 4.6 MБ
Нет данных о поставщике
Преобразователи мощности измерительные NI USB-5683, NI USB-5684 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи мощности измерительные NI USB-5683, NI USB-5684 (далее -преобразователи) предназначены для измерения мощности электромагнитных колебаний в коаксиальных радиотехнических трактах.

Информация по Госреестру

Основные данные
Номер по Госреестру 79649-20
Наименование Преобразователи мощности измерительные
Модель NI USB-5683, NI USB-5684
Страна-производитель СОЕДИНЕННЫЕ ШТАТЫ
Срок свидетельства (Или заводской номер) 20.11.2025
Производитель / Заявитель

Компания "National Instruments Corporation", США

СОЕДИНЕННЫЕ ШТАТЫ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 22
Найдено поверителей 3
Успешных поверок (СИ пригодно) 22 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

79649-20: Описание типа СИ Скачать 317.3 КБ
79649-20: Методика поверки NI5683/МП-2020 Скачать 4.6 MБ

Описание типа

Назначение

Преобразователи мощности измерительные NI USB-5683, NI USB-5684 (далее -преобразователи) предназначены для измерения мощности электромагнитных колебаний в коаксиальных радиотехнических трактах.

Описание

Принцип действия основан на преобразовании мощности входного высокочастотного сигнала в постоянное электрическое напряжение, пропорциональное уровню мощности, аналого-цифровом преобразовании напряжения в двоичный цифровой код в микропроцессоре, и передаче цифрового сигнала по последовательному интерфейсу USB на внешние устройства. При подключении к компьютеру на мониторе отображается виртуальная панель “Soft Front Panel” (SFP), с помощью которой можно задавать режимы и наблюдать измеряемое значение уровня мощности. Калибровочные коэффициенты для набора частотных точек, определенные при заводской калибровке, записаны на внутреннем микропроцессоре. С помощью встроенного датчика температуры, сигнал которого преобразуется в цифровую форму, микропроцессором производится автоматическая температурная коррекция калибровочных коэффициентов.

Преобразователи различаются верхней границей частотного диапазона (NI USB-5683 -8 ГГц, NI USB-5684 - 18 ГГц).

Конструктивно преобразователи выполнены в виде высокочастотной сборки, заключенной в прочный металлический корпус с защитными резиновыми накладками. На корпусе расположен входной высокочастотный разъем N-типа, разъем интерфейса USB и разъем триггера. На корпусе преобразователей отсутствуют элементы регулировки и подстройки, доступные пользователю.

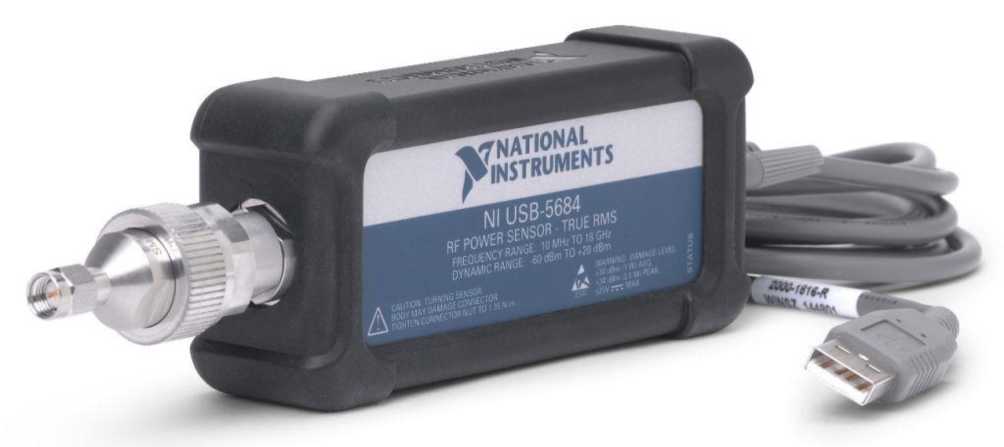

Общий вид преобразователей представлен на рисунке 1.

место нанесения знака утверждения типа

место нанесения знака поверки

Рисунок 1 - Общий вид преобразователей (с адаптером N-SMA)

Программное обеспечение

Программное обеспечение (драйвер) “NI USB-568x”, устанавливаемое на внешний контроллер (компьютер) служит для управления режимами работы, его метрологически значимая часть предназначена для хранения калибровочных коэффициентов, отображения и записи измеряемых значений. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование

NI USB-568x

Номер версии (идентификационный номер)

не ниже 17.0

Технические характеристики

Метрологические и технические характеристики представлены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Наименование

Значение

1

2

Диапазон частот, ГГц

NI USB-5683

от 0,01 до 8

NI USB-5684

от 0,01 до 18

Диапазон измерения мощности, дБм 1)

от -60 до +20

Разрешение индикации уровня мощности, дБ

0,01

КСВН входа на частотах F, не более

10 МГц < F < 150 МГц

1,17

150 МГц < F < 2 ГГц

1,12

2 ГГц < F < 12,4 ГГц

1,22

12,4 ГГц < F < 18 ГГц

1,25

Пределы допускаемой относительной погрешности измерения мощности, дБ 2)

±0,3

Нулевой уровень в поддиапазонах мощности P, нВт, не более 3,4)

-60 дБм < P < -16 дБм

0,332

-16 дБм < P < +4 дБм

38,7

+4 дБм < P < +20 дБм

1070

Дрейф нулевого уровня в поддиапазонах мощности P, нВт, не более 3,4)

-60 дБм < P < -16 дБм

0,344

-16 дБм < P < +4 дБм

42,9

+4 дБм < P < +20 дБм

996

1) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт.

2) В рабочем диапазоне температур при уровне мощности свыше -50 дБм. Включает в себя составляющие погрешности, связанные с уровнем собственных шумов, установкой и дрейфом нулевого уровня.

3) Типовые справочные значения.

4) В течение 1 часа при нестабильности температуры окружающего воздуха в пределах ±1 °C, количестве усреднений 256 и временной апертуре 40 мс.

Окончание таблицы 2

1

2

Уровень собственных шумов в поддиапазонах мощности P, нВт, не более 1)

-60 дБм < P < -16 дБм

0,123

-16 дБм < P < +4 дБм

10,1

+4 дБм < P < +20 дБм

856

Пределы допускаемой относительной погрешности калибровочных коэффициентов на частотах F при уровне мощности P, дБ, не более 2,3)

10 МГц < F < 50 МГц

-60 дБм < P < +20 дБм

±0,14

50 МГц < F < 2 ГГц

-60 дБм < P < +4 дБм

±0,14

+4 дБм < P < +20 дБм

±0,15

2 ГГц < F < 12,4 ГГц

-60 дБм < P < -16 дБм

±0,14

-16 дБм < P < +4 дБм

±0,13

+4 дБм < P < +20 дБм

±0,15

12,4 ГГц < F < 18 ГГц

-60 дБм < P < -16 дБм

±0,17

-16 дБм < P < +4 дБм

±0,13

+4 дБм < P < +20 дБм

±0,14

1) После установки нуля. Время измерений не менее 10,2 с.

2) Типовые справочные значения.

3) С учетом погрешности нелинейности. Без учета составляющих погрешности, связанных с уровнем собственных шумов, установкой и дрейфом нулевого уровня.

Таблица 3 - Основные технические характеристики

Наименование

Значение

Т ип высокочастотного входного разъема

N(m)

Номинальное значение силы тока потребления от порта USB, мА

450

Габаритные размеры, мм

длина

110

высота

45

ширина

26

Масса, г, не более

397

Рабочие условия применения

температура окружающего воздуха, °C

от 0 до 50

относительная влажность воздуха (без конденсата), %, не более

при температуре до 30 °C включ.

95

при температуре св. 30 до 40 °C включ.

75

при температуре св. 40 до 50 °C включ.

45

Знак утверждения типа

наносится на панель корпуса преобразователей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность преобразователей

Наименование и обозначение

Кол-во

Преобразователь мощности измерительный NI USB-5683/NI USB-5684

1 шт. по заказу

Компакт-диск с драйвером NI-568x

1 шт.

Кабель интерфейсный USB 2.0 A - Mini-B

1 шт.

Кабель для подключения к входу триггера BNC(m) - MCX(m)

1 шт.

Адаптер N(f)-SMA(m)

1 шт.

Руководство по эксплуатации

1 шт.

Методика поверки NI5683/M1-2020

1 шт.

Поверка

осуществляется по документу NI5683/VI11-20)20) «ГСИ. Преобразователи мощности измерительные NI USB-5683, NI USB-5684. Методика поверки», утвержденному АО «АКТИ-Мастер» 22.07.2020 г.

Основные средства поверки:

- анализатор параметров радиотехнических трактов и сигналов портативный MS2038C, регистрационный номер 46703-11;

- генератор сигналов E8257D с опциями 520 и 1E1, регистрационный номер 53941-13;

- ваттметр проходящей мощности СВЧ NRP-Z28, регистрационный номер 43643-10.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на панель корпуса преобразователей в виде наклейки и/или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц (приказ Росстандарта от 30.12.2019 г. № 3461)
