Весы контрольно-динамические AD4961-600-1224, AD4961-2KD-2035, AD4961-6K-3050
| Номер в ГРСИ РФ: | 79713-20 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "A&D Company Ltd.", Япония |
Весы контрольно-динамические AD4961-600-1224, AD4961-2KD-2035, AD4961-6K-3050 (далее — средство измерений) предназначены для измерений массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79713-20 |
| Наименование | Весы контрольно-динамические |
| Модель | AD4961-600-1224, AD4961-2KD-2035, AD4961-6K-3050 |
| Страна-производитель | ЯПОНИЯ |
| Срок свидетельства (Или заводской номер) | 20.11.2025 |
Производитель / Заявитель
"A&D Company, Limited", Япония
ЯПОНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 32 |
| Найдено поверителей | 7 |
| Успешных поверок (СИ пригодно) | 32 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 79713-20: Описание типа СИ | Скачать | 320.6 КБ | |
| 79713-20: Методика поверки МП 204-18-2019 | Скачать | 7.5 MБ |
Описание типа
Назначение
Весы контрольно-динамические AD4961-600-1224, AD4961-2KD-2035,
AD4961-6K-3050 (далее — средство измерений) предназначены для измерений массы.
Описание
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее средства измерений, а также может быть сохранено в запоминающем устройстве.
Средство измерений состоит из следующих функциональных узлов:
- ленточный конвейер, опирающийся на тензорезисторный весоизмерительный датчик (далее — конвейер взвешивания);
- ленточный конвейер на отдельном ставе для транспортировки объекта измерений на конвейер взвешивания и оснащенный оптическими датчиками нахождения груза на рабочей части ленты конвейера взвешивания (подающий конвейер);
- вычислительный блок, включающий в себя цепи питания, аналого-цифровой преобразователь сигнала датчика, микропроцессор обработки измерительной информации, энергонезависимое запоминающее устройство для хранения параметров настройки средства измерений и результатов взвешиваний, устройства коммутации, а также цифровые интерфейсы связи и релейные выходы;
- терминал управления с кнопками запуска и остановки и сенсорным экраном, выполняющим функции дисплея и клавиатуры оператора посредством графического интерфейса.
Узлы средства измерений закреплены на общей опорной раме (терминал может быть расположен на стойке). Электронные устройства связаны цифровыми интерфейсами связи.
Средство измерений может быть оснащено ленточным конвейером на отдельном ставе для транспортировки объекта измерений с конвейера взвешивания (выходным конвейером), а также для установки исполнительных механизмов отбраковки (сортировки) различного принципа работы, автоматически приводимыми в действие при превышении предварительно заданных установленных пределов разности измеренного и заранее заданного значений массы объекта измерения.
К средству измерений может быть также подключено дополнительное оборудование: сигнальная лампа, защитные кожухи конвейера взвешивания, направляющие для центрирования положения взвешиваемых объектов, металл-детекторы.
Средство измерений выпускается в модификациях AD4961-600-1224, AD4961-2KD-2035, AD4961-6K-3050, отличающихся размерами ленты конвейера взвешивания и метрологическими характеристиками.
Примеры общего вида средства измерений показаны на рисунке 1.
Защита от несанкционированного доступа осуществляется с помощью разграничения прав доступа к режимам работы средства измерений, а также к параметрам регулировки и настройки с помощью пароля. Пломбирование средства измерений не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

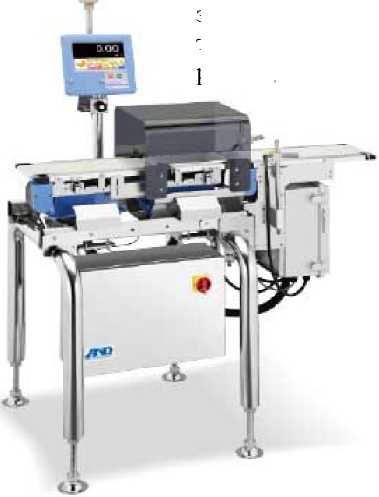

AD4961-600-1224 с защитным кожухом и терминалом управления, размещенным на стойке

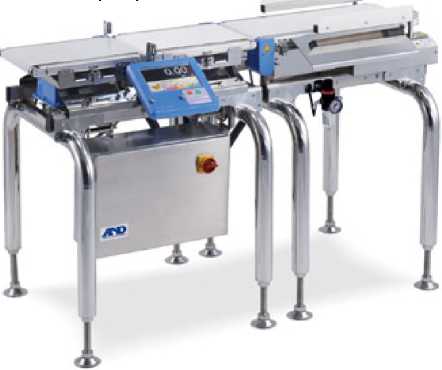

AD4961-2KD-2035, в комплекте с поворотным устройством сортировки

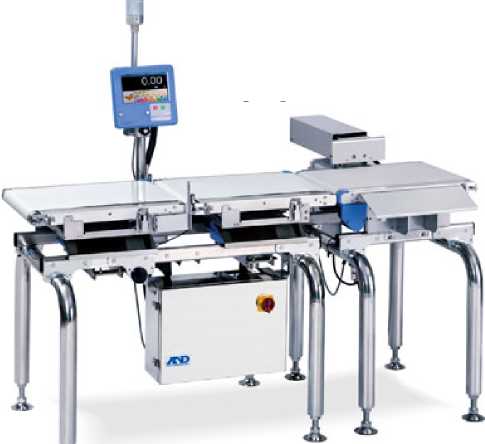

AD4961-6K-3050 с терминалом управления, размещенным на стойке и устройством сортировки-толкателем
Рисунок 1 - Общий вид средства измерений (примеры).
На маркировочной табличке средства измерений указываются основные данные:
- обозначение модификации средства измерений;
- значение(я) наибольшего(их) предела(ов) взвешивания в режиме автоматического действия;
- параметры электрического питания;
- наименование (или торговая марка) изготовителя;
- заводской (серийный) номер (на отдельной табличке);
- знак утверждения типа;
- регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений;
- дата выпуска из производства (месяц и год).
Программное обеспечение
Программное обеспечение (далее - ПО) средства измерений является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО от несанкционированного доступа к настройкам и данным измерений обеспечивается:
- внутренней проверкой целостности ПО после запуска средства измерений;
- применением специализированного оборудования (изготовителя) для загрузки ПО в его запоминающее устройство с соответствующим изменением его идентификационных данных;
- отсутствием интерфейса пользователя для внесения изменений ПО и данных.
- разграничением прав доступа к режимам работы средства измерений, а также к параметрам регулировки и настройки с помощью пароля.
Идентификационные данные ПО отображаются при вызове пункта меню «Настройка» - «Система1» - «Основной блок» - «Версия» и приведены в таблице 1 (доступно при уровне доступа «Supervisor» и выше).
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Низкий» по Р 50.2.077—2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
Не ниже 01.03.05 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Метр ологическая характеристика |
AD4961-600-1224 |
AD4961-2KD-2035 |
AD4961-6K-3050 | |
|
Наибольший предел взвешивания в режиме автоматического действия (Max), г |
600 |
500 |
2000 |
6000 |
|
Наименьший предел взвешивания в режиме автоматического действия (Min), г |
6 |
5 |
20 |
60 |
|
Цена деления оцифрованной шкалы (d), г |
0,01 |
0,01 |
0,1 |
0,1 |
|
Пределы допускаемой относи-тельной погрешности при взвешивании в режиме не-автоматического действия, % |
±0,5 | |||
|
Пределы допускаемого среднего значения относительной погрешности и относительного стандартного отклонения в режиме автоматического действия, % |
см. таблицу 3 |
см. таблицу 3 |
см. таблицу 4 | |
|
Диапазон выборки массы тары (в статическом режиме) |
100 % Max | |||
|
Диапазон предварительного задания массы тары |
100 % Max | |||
|
Диапазон полуавтоматического устройства установки показаний на нуль |
10% Max | |||
|
Точность устройства установки показаний на нуль, в том числе при работе устройства выборки массы тары, г |
±0,01 |
±0,01 |
±0,1 |
±0,5 |
Таблица 3 - Пределы среднего значения относительной погрешности и относительного стандартного отклонения для модификаций AD4961-600-1224 и AD4961-2KD-2035 в зависимости от скорости движения ленты конвейера взвешивания и показаний массы в режиме автоматического действия, %__________________________________________________________
|
" ■—Скорость Масса, г " -— |
от 15 до 35 м/мин включ. |
от 35 до 80 м/мин включ. |
от 80 до 120 м/мин включ. |
|
от Min до 35 включ. |
±1,0 |
±3,0 |
_ |
|
от 35 до Max включ. |
±0,5 |
±1,0 |
±3,0 |
Таблица 4 - Пределы среднего значения относительной погрешности и относительного стандартного отклонения для модификации AD4961-6K-3050 в зависимости от скорости движения ленты конвейера взвешивания и показаний массы в режиме автоматического действия, %__________________________________________________________________________
|
--------- . Скорость Масса, г —— _ |
от 15 до 50 м/мин включ. |
от 50 до 80 м/мин включ. |
|
от Min до 100 включ. |
±1,0 |
±2,0 |
|
от 100 до Max включ. |
±0,5 |
±1,0 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
AD4961-600-1224 |
AD4961-2KD-2035 |
AD4961-6K-3050 |
