Счетчики жидкости турбинные PTF, PNF (далее - счетчики) предназначены для измерений объемного расхода и объема жидкости в напорных трубопроводах.

Информация по Госреестру

Основные данные
Номер по Госреестру 79739-20
Наименование Счетчики жидкости турбинные
Модель PTF, PNF
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 27.11.2025
Производитель / Заявитель

Общество с ограниченной ответственностью "НефтеГазМетрология" (ООО "НГМ"), г. Белгород

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 295
Найдено поверителей 6
Успешных поверок (СИ пригодно) 293 (99%)
Неуспешных поверок (СИ непригодно) 2 (1%)
Актуальность информации 17.11.2024

Поверители

Скачать

79739-20: Описание типа СИ Скачать 608.1 КБ
79739-20: Методика поверки МП 1141-9-2020 Скачать 11.3 MБ

Описание типа

Назначение

Счетчики жидкости турбинные PTF, PNF (далее - счетчики) предназначены для измерений объемного расхода и объема жидкости в напорных трубопроводах.

Описание

Принцип действия счетчиков основан на преобразовании частоты вращения ротора в значения объемного расхода и объема жидкости, протекающей через счетчик.

Счетчики состоят из преобразователя объема и объемного расхода турбинного (далее -ПР) и вторичного преобразователя (может отсутствовать), в качестве которого применяется прибор вторичный теплоэнергоконтроллер ИМ2300 (тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 14527-17) (далее - ПВ).

При наличии в составе счетчика ПВ, он может включать в себя от одного до четырех ПР.

По заказу ПР может комплектоваться струевыпрямителями и барьерами искрозащиты.

ПР включает в себя:

- корпус с фланцами (возможно бесфланцевое исполнение);

- узел ротора с держателями оси, подшипниками и дефлекторами;

- один или два преобразователя сигналов индукционных ПСИ-90, ПСИ-90-Д, ПСИ-90Ф, ПСИ-90Ф-Д (далее - ПСИ) с усилителями - формирователями сигнала ФС-30.

При эксплуатации счетчика движение жидкости через внутреннюю полость ПР вызывает вращение ротора. Число оборотов ротора пропорционально объему жидкости, прошедшей через счетчик. При вращении ротора и прохождении его лопастей возле ПСИ в чувствительном элементе ПСИ наводится электродвижущая сила, которая преобразуется в последовательность электрических импульсов. Количество импульсов измеряется и преобразовывается в значение объема жидкости с помощью ПВ, или другого измерительно-вычислительного устройства утвержденного типа.

Счетчики выпускаются в различных модификациях в зависимости от диаметров условного прохода, диапазона измерений объема, объемного расхода и кинематической вязкости жидкости. Модификации счетчиков приведены в таблице 7.

Общий вид ПР и общий вид счетчика в комплекте с ПВ приведены на рисунках 1 и 2 соответственно.

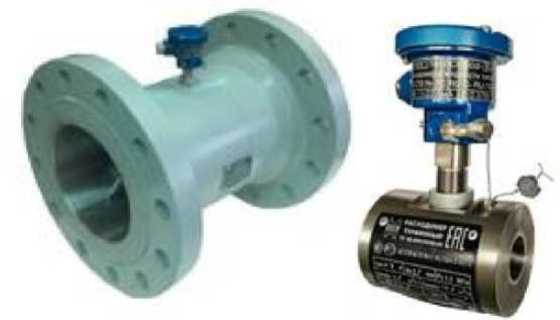

Рисунок 1 - Общий вид ПР

Рисунок 2 - Общий вид счетчика в комплекте с ПВ

Место установки пломбы показано на рисунке 3.

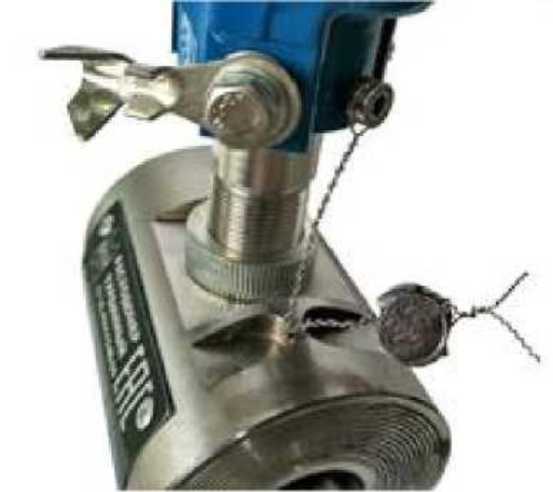

Рисунок 3 - Место установки пломбы

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) счетчика реализовано на базе прибора вторичного теплоэнергоконтроллера ИМ2300 и является встроенным. ПО имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений. Программная защита обеспечивается разграничением прав пользователей, введением паролей, а также функцией защиты конфигурации. Физическая защита обеспечивается пломбированием прибора от несанкционированного доступа. ПО ПВ имеет уровень защиты «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

IM2300

Номер версии (идентификационный номер) ПО

1.7

Цифровой идентификатор ПО

217

Технические характеристики

Метрологические и основные технические характеристики счетчиков, включая показатели точности, приведены в таблицах 2-7.

Таблица 2 - Метрологические характеристики счетчиков

Наименование характеристики

Значение

Диапазон измерений расхода, м3/ч(1)

Модификация счетчиков

PTF 015

от 0,5 до 5

PTF 020

от 1,1 до 11

PTF 025

от 1,6 до 16

PTF 040

от 4,0 до 40

PTF 050

от 7,1 до 71

PTF 080

от 15,5 до 155

PTF 050Н

от 7 до 70

PTF 080Н

от 12 до 140

PTF 100Н

от 25 до 300

PTF 150Н

от 50 до 600

PNF 100

от 28 до 280

PNF 150

от 70 до 700

PNF 200

от 120 до 1200

PNF 250

от 200 до 2000

Пределы допускаемой относительной погрешности счетчиков в комплекте с ПВ, реализующими кусочно-линейную аппроксимацию градуировочной характеристики (далее - ГХ) ПР, %:

- для модификации PTF 015

- для остальных модификаций

±0,25

±0,15

Пределы допускаемой относительной погрешности ПР в точке диапазона расхода, %:

- для модификации PTF 015

- для модификаций PTF 020 и PTF 025

- для остальных модификаций

±0,25 ±0,15

±0,10

Пределы допускаемой относительной погрешности ПР в диапазоне расхода при реализации ГХ в виде постоянного среднего коэффициента преобразования, %:

- для моделей PNF и PTF кроме модификации PTF 015

- для модификации PTF 015

- для модели PTF-Н

±0,25; ±0,50; ±1,0

±0,50; ±1,0; ±5,0

±0,15; ±0,25

Среднее квадратическое отклонение случайной составляющей погрешности, %, не более:

- для модификаций PTF 015, PTF 020, PTF 025

- для остальных модификаций

0,03

0,02

(1) Указан максимальный диапазон измерений расхода. Конкретное значение согласовывается с изготовителем и указывается в паспорте. Нижний предел измерений диапазона расхода зависит от вязкости рабочей среды

Нижние границы диапазонов расхода ПР для случая реализации ГХ в виде постоянного среднего коэффициента преобразования приведены в таблицах 3 - 6.

Таблица 3 - Нижние границы диапазонов расхода ПР модели PTF (кроме модификации PTF 015) при реализации , ГХ в виде постоянного среднего коэффициента преобразования_____

Поддиапазоны кинематической вязкости рабочей жидкости, мм2/с (сСт)

Нижние границы диапазонов расхода, % от наибольшего значения расхода *

для ПР с пределами допускаемой относительной погрешности ±0,25 %

для ПР с пределами допускаемой относительной погрешности ±0,50 %

для ПР с пределами допускаемой относительной погрешности ±1,0 %

от 0,5 до 2,0

от 10 до 50

10

от 2 до 10

50

от 15 до 30

от 10 до 20

от 10 до 20

от 20 до 50

от 15 до 50

* Уточняется при заказе

Таблица 4 - Нижние границы диапазонов расхода ПР модификации PTF 015 при реализации ГХ в виде постоянного среднего коэффициента преобразования___________________________

Поддиапазоны кинематической вязкости рабочей жидкости, мм2/с (сСт)

Нижние границы диапазонов расхода, % от наибольшего значения расхода *

для ПР с пределами допускаемой относительной погрешности ±0,50 %

для ПР с пределами допускаемой относительной погрешности ±1,0 %

для ПР с пределами допускаемой относительной погрешности ±5,0 %

от 0,5 до 2,0

50

10

от 2 до 10

50

30

10

* Уточняется при заказе

Т аблица 5 - Нижние границы диапазонов расхода ПР модели PTF-Н при реализации ГХ в виде постоянного среднего коэффициента преобразования_________________________________

Поддиапазоны кинематической вязкости рабочей жидкости, мм2/с (сСт)

Нижние границы диапазонов расхода, % от наибольшего значения расхода *

для ПР с пределами допускаемой относительной погрешности ±0,15 %

для ПР с пределами допускаемой относительной погрешности ±0,25 %

от 0,5 до 8,0

от 10 до 15

8,5

от 8 до 28

от 15 до 20

от 10 до 15

от 28 до 65

20

15

от 65 до 140

от 25 до 40

от 20 до 35

от 140 до 200

от 40 до 50

от 25 до 50

* Уточняется при заказе

Таблица 6 - Нижние границы диапазонов расхода ПР модели PNF при реализации ГХ в виде постоянного среднего коэффициента преобразования_________________________________

Поддиапазоны кинематической вязкости рабочей жидкости, мм2/с (сСт)

Нижние границы диапазонов расхода, % от наибольшего значения расхода *

для ПР с пределами допускаемой относительной погрешности ±0,25 %

для ПР с пределами допускаемой относительной погрешности ±0,50 %

для ПР с пределами допускаемой относительной погрешности ±1,0 %

от 0,5 до 2,0

10

от 2 до 10

от 20 до 30

10

от 10 до 20

50

от 15 до 20

10

от 20 до 50

от 15 до 30

от 15 до 20

* Уточняется при заказе

Основные технические характеристики счетчиков приведены в таблице 7.

Таблица 7 - Основные технические характеристики счетчиков

Наименование характеристики

Значение

Модификация счетчиков

PTF 015

PTF 020

PTF 025

PTF

040

PTF

050

PTF 080

PTF 050Н

PTF 080Н

PTF 100Н

PTF 150Н

PNF

100

PNF

150

PNF

200

PNF

250

Диаметр условного прохода, мм

15

20

25

40

50

80

50

80

100

150

100

150

200

250

Номинальное значения коэффициента преобразования ПР, имп/м3 (1)

990000

510000

240000

62000

36000

10500

14200

3600

1560

700

4500

5000

1500

260

Длина    прямых    участков

измерительной     линии     в

количестве условных диаметров измерительного трубопровода, не менее

- перед ПР

20

20 (10) (2)

- после ПР

5

Параметры электрического питания ПР:

- напряжение питания постоянным током, В (3)

от 10 до 26,4

- потребляемая мощность, В^ А, не более

0,06

Монтажная длина ПР, мм

50

80

210

273

299

273

299

406

457

Масса ПР, кг, не более

1,6

1,8

2,5

13,0

15,0

22,5

15,0

22,5

35,0

68,5

35,0

68,5

128,5

147,0

Условия эксплуатации:

- рабочая среда

вода, нефть, нефтепродукты, химикаты, промышленные жидкости, сжиженный газ, газовый конденсат

- давление рабочей среды, МПа, не более

32

- диапазон температуры рабочей среды, °С

от -250 до +150

Продолжение таблицы 7

Наименование характеристики

Значение

Модификация счетчиков

PTF 015

PTF 020

PTF 025

PTF 040

PTF

050

PTF 080

PTF 050Н

PTF 080Н

PTF 100Н

PTF 150Н

PNF

100

PNF

150

PNF 200

PNF 250

- диапазон кинематической вязкости рабочей среды, сСт (4)

до 10

до 20

до 90

до 140

до 200

до 50

- диапазон температуры окружающего воздуха, °С

от -40 до +50

Частота частотно-импульсного выходного сигнала ПР, Гц

от 45 до 2000

от 10 до 300

от 14 до 1000

Длина линии связи между ПР и ПВ, м, не более

- для ПР с преобразователем сигналов ПСИ-90

200

- для ПР с преобразователем сигналов ПСИ-90Ф

2000

Цифровые интерфейсы ПВ

RS230, RS485

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

10000

(1) Фактическое значение может отличаться на величину ±20 %.

(2) Со струевыпрямителем.

(3) Для ПР с преобразователем сигналов ПСИ-90Ф. Для ПР с преобразователем сигналов ПСИ-90 электрическое питание не требуется.

(4) Допускаемое отклонение кинематической вязкости при эксплуатации ПР от значения при определении градуировочной характеристики уточняется при заказе.

Знак утверждения типа

наносится на паспорт и руководство по эксплуатации счетчика типографским способом, а также на табличку, прикрепленную к ПР, фотохимическим или ударным методом, или в виде голографической наклейки.

Комплектность

Комплектность счетчика приведена в таблице 8.

Таблица 8 - Комплектность счетчиков

Наименование

Обозначение

Количество

Счетчик жидкости турбинный PTF, PNF в составе:

- преобразователь объема и объемного расхода турбинный

-

от 1 до 4*

- преобразователь сигналов индукционный

ПСИ-90 (ПСИ-90-Д, ПСИ-90Ф, ПСИ-90Ф-Д)

1 или 2 на каждый ПР*

- прибор вторичный теплоэнергоконтроллер

ИМ2300

1**

- струевыпрямитель

1 на каждый ПР

1**

- барьеры искрозащиты

1 комплект

1**

Руководство по эксплуатации

Е 880.00 РЭ

1

Паспорт

Е 880.00 ПС

1

Методика поверки

МП 1141-9-2020

1

* - в соответствии с заказом

* * - в соответствии с заказом (может отсутствовать)

Поверка

осуществляется по документу МП 1141 -9-2020 «ГСИ. Счетчики жидкости турбинные PTF, PNF. Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 26.08.2020 г.

Основные средства поверки:

- рабочий эталон 1 -го или 2-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке счетчика.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 7 февраля 2018 г. N 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 26.51.63-о01-09827511-001-2019 Счетчики жидкости турбинные PTF, PNF. Технические условия
