Преобразователи измерительные постоянного тока Е846-М1

Назначение

Преобразователи измерительные постоянного тока Е846-М1 (далее по тексту -ИП) предназначены для линейного преобразования постоянного тока или напряжения постоянного тока от шунта в два равных между собой унифицированных гальванически развязанных выходных сигнала постоянного тока.

Описание

В основе работы преобразователя используется принцип широтно-импульсной модуляции.

ИП выполнены в едином корпусе из ударопрочного полистерола, предназначенного для навесного монтажа на щитах и панелях с передним присоединением проводов.

ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.

ИП выпускаются в нескольких модификациях: обычное, общеклиматическое (О4.1**), экспортное и предназначенное для атомных станций (АС) исполнения.

ИП применяют для комплексной автоматизации объектов электроэнергетики, в АСУ ТП энергоемких объектов различных отраслей промышленности.

Фотография общего вида ИП приведена на рисунке 1

Рисунок 1 - Фотография общего вида ИП

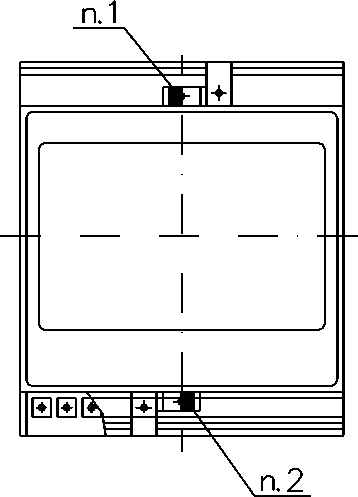

1 Клеймо ОТК;

2 Клеймо поверителя

Рисунок 2 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП (вид сверху)

Технические характеристики

Характеристики входных и выходных сигналов, сопротивления нагрузки в

зависимости от модификации ИП приведены в таблице 1

Таблица 1

Пределы допускаемой основной приведенной погрешности ± 0,5 % от нормирующего значения выходного сигнала, равного верхнему пределу диапазона выходного сигнала (5 или 20 мА).

Пределы допускаемых дополнительных погрешностей:

± 0,4 % при изменении температуры окружающего воздуха от (20 ± 2) °С на каждые 10 °С;

± 1,0 % - при изменении относительной влажности в пределах (95 ± 3) % при 35 °С.

Питание ИП от сети переменного тока напряжением 220 В, частотой (50 ± 0,5) Гц.

Питание ИП экспортного исполнения от сети переменного тока напряжением 220 В или 240 В, частотой 50 или 60 Гц.

Мощность, потребляемая ИП от источника питания, В •А, не более:

для Е846/1,2-М1                             5,

для Е846/3-М1                               7.

Мощность, потребляемая ИП от цепи входного сигнала, В •А, не более

Знак утверждения типа

Знак утверждения типа наносится табличку ИП фотохимическим способом и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Комплект поставки соответствует таблице 2.

Таблица 2

Поверка

осуществляется в соответствии с документом МП.ВТ.186-2008 «Преобразователи измерительные постоянного тока Е846-М1. Методика поверки», согласованной РУП «Витебский ЦСМС» 01.08.2008 года.

Перечень основных средств поверки:

Вольтметр Э533, кл. т. 0,5; диапазоны измерений от 75 до 600 В.

Калибратор программируемый П320; кл. т. 0,005, воспроизведение силы постоянного тока от 10-9 до 10-1 А; воспроизведение напряжения постоянного тока от 10-5 до 103 В.

Магазин сопротивлений Р33, кл. т. 0,2; величина сопротивлений от 0,1 до 99999,9 Ом.

Катушка электрического сопротивления измерительная Р331, 100 Ом, кл. т. 0,01.

Компаратор напряжений Р3003, кл. т. 0,0005, от 1 мкВ до 10 В.

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации ЗПМ.499.332 РЭ.

Нормативные документы

ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия».

ТУ 25-7536.031-91  «Преобразователи измерительные постоянного тока

Е846-М1».

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
