Дальномеры лазерные CONDTROL Vector
| Номер в ГРСИ РФ: | 79761-20 |
|---|---|
| Категория: | Дальномеры |
| Производитель / заявитель: | MAGUCHI CO., LIMITED, КНР |
Дальномеры лазерные CONDTROL Vector предназначены для бесконтактных измерений длины (расстояния).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79761-20 |
| Действует | по 27.11.2030 |
| Наименование | Дальномеры лазерные |
| Модель | CONDTROL Vector |
| Приказы |
№1365 от
07.07.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства | |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e8297f19-58c6-e5a3-79ca-ba3a043892c5 |
Производитель / Заявитель
MAGUCHI CO., LIMITED, КИТАЙ
КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2214
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2198 (99%) |
| Неуспешных поверок (СИ непригодно) | 16 (1 %) |
| Актуальность информации | 18.12.2025 |
Поверители
Скачать
|
79761-20: Описание типа
2020-79761-20.pdf
Файл устарел
|
Скачать | 380.5 КБ | |
|
79761-20: Методика поверки
2020-mp79761-20.pdf
Файл устарел
|
Скачать | 2.9 MБ | |
|
79761-20: Описание типа
2020-79761-20-1.pdf
|
Скачать | 380.5 КБ | |
|
79761-20: Методика поверки
2020-mp79761-20-1.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Дальномеры лазерные CONDTROL Vector предназначены для бесконтактных измерений длины (расстояния).
Описание
Принцип действия дальномеров лазерных CONDTROL Vector основан на фазовом методе измерений расстояний, основанном на регистрации и сравнении фаз лазерного излучения, выходящего из излучателя дальномера и входящего в приёмное устройство дальномера после его диффузного отражения от объекта измерений.
Конструктивно дальномеры лазерные CONDTROL Vector выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами осуществляется с помощью встроенной панели, объединяющей дисплей и кнопочную панель управления. Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти.
Начальными точками отсчёта дальномеров могут быть: задний торец корпуса, передний торец корпуса, центр резьбовой втулки при измерении со штатива, откидная пятка.
Дальномеры лазерные CONDTROL Vector изготавливаются в следующих модификациях:
Vector 60, Vector 80, Vector 100, которые отличаются диапазоном измерений, внешним видом и количеством функций.

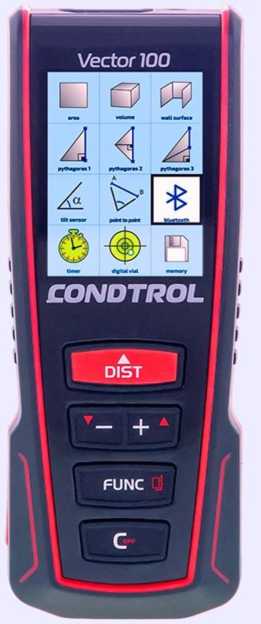

Общий вид дальномеров представлен на рисунке 1.
а) Vector 60 б) Vector 80 в) Vector 100
Рисунок 1 - Общий вид средства измерений
Пломбирование дальномеров лазерных CONDTROL Vector не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) дальномеров реализует функции расчета расстояния и отображения информации об измерениях.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. ПО неизменяемое и несчитываемое.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Vector 60 |
Vector 80 |
Vector 100 | |
|
Идентификационное наименование ПО |
не доступно | ||
|
Номер версии (идентификационный номер) ПО |
не доступно | ||
|
Цифровой идентификатор ПО |
— | ||
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение | ||
|
Vector 60 |
Vector 80 |
Vector 100 | |
|
Диапазон измерений длины (расстояния), м |
от 0,05 до 60 |
от 0,05 до 80 |
от 0,05 до 100 |
|
Дискретность измерений, мм |
1 | ||
|
Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне 0,05 до 5 м включ., мм |
±1,5+0,540-30 | ||
|
Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне свыше 5 м, мм |
±1,5+0,0640-3 0 | ||
|
Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне 0,05 до 25 м включ., мм |
±1,5+0,140-30 |
±1,5+0,0240-3 0 | |
|
Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне свыше 25 м, мм |
±1,5+0,03 40-3 0 |
±1,5+0,140-30 | |
|
Где D* - измеренное расстояние, мм | |||
Таблица 3 -Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Vector 60 |
Vector 80 |
Vector 100 | |
|
Класс лазера по ГОСТ 31581-2012 |
2 | ||
|
Источник электропитания |
1элемент АКБ 3,7V | ||
|
Условия эксплуатации - температура окружающей среды, °С - относительная влажность % |
от -10 до +50 от 20 до 80 | ||
|
Температура хранения, °С |
от -10 до + 50 | ||
|
Габаритные размеры, мм, не более |
119x46x28 | ||
|
Масса, г, не более |
110 | ||
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Дальномер лазерный CONDTROL Vector |
Vector 60 Vector 80 Vector 100 |
1 шт., модификация в соответствии с заказом |
|
Элементы электропитания |
- |
1 компл. |
|
Чехол |
- |
1 шт.(по заказу) |
|
Мишень (пластина светоотражающая) |
- |
1 шт. (по заказу) |
|
Очки для улучшения видимости лазерного луча |
- |
1 шт. (по заказу) |
|
Наручный ремешок для переноски |
- |
1 шт. (по заказу) |
|
Штатив |
- |
1 шт. (по заказу) |
|
Оптический визир |
- |
1 шт. (по заказу) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
РТ-МП-7289-445-2020 |
1 экз. |
Поверка
осуществляется по документу РТ-МП-7289-445-2020«ГСИ. Дальномеры лазерные CONDTROL
Vector. Методика поверки», утверждённому ФБУ «Ростест-Москва» 30 июля 2020 г.
Основные средства поверки:
- тахеометр электронный ТС 2002, рабочий эталон 1 разряда по Приказу Росстандарта № 2831 от 29.12.2018
- штангенциркуль диапазон измерений от 0 до 200 мм, погрешность ±0,03 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 29.12.2018 № 2831 Об утверждении Государственной поверочной схемы для координатно-временных измерений
Техническая документация фирмы -изготовителя MAGUCHI CO., LIMITED
