Система измерений количества и показателей качества нефти № 801 (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.

Информация по Госреестру

Основные данные
Номер по Госреестру 79803-20
Наименование Система измерений количества и показателей качества нефти № 801
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 08
Производитель / Заявитель

Общество с ограниченной ответственностью "Инженерно-производственная фирма Вектор" (ООО "ИПФ "Вектор"), г. Тюмень

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 7
Найдено поверителей 1
Успешных поверок (СИ пригодно) 7 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

79803-20: Описание типа СИ Скачать 403.5 КБ
79803-20: Методика поверки МП-312235-086-2020 Скачать 11.4 MБ

Описание типа

Назначение

Система измерений количества и показателей качества нефти № 801 (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.

Описание

Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.

Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:

1) Блок измерительных линий (БИЛ), состоящий из пяти измерительных линий (трех рабочих, одной резервной, одной контрольно-резервной).

2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.

3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.

4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода.

Таблица 1 - Состав СИКН

Наименование и тип средства измерений

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Счетчики-расходомеры массовые Mid’o Motion мод. CMF 300

45115-16 (2 шт)

45115-10 (2 шт)

13425-06 (1 шт)

Термопреобразователи сопротивления 90 мод. 902820

68302-17

Датчики температуры 644

39539-08

Датчики давления Метран-150 мод. Метран-150TG

32854-13

Преобразователи давления измерительные 3051 мод. 3051 TG

14061-10

Влагомеры нефти поточные УДВН-1пм

14557-10

Преобразователи плотности жидкости измерительные 7835

15644-01

Комплекс измерительно-вычислительный «Вектор-02»

62761-15

Установка трубопоршневая поверочная ТПУ Сапфир-Вектор-350

70652-18

СИКН обеспечивает выполнение следующих функций:

- автоматическое вычисление массы «брутто» нефти;

- автоматизированное вычисление массы «нетто» нефти;

- автоматическое измерение технологических параметров (температуры и давления);

- автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);

- отображение (индикацию), регистрацию и архивирование результатов измерений;

- поверку  преобразователей  массового расхода на месте  эксплуатации без

прекращения учётных операций;

- контроль метрологических характеристик преобразователей массового расхода, преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения ТКО;

- отбор объединённой пробы нефти по ГОСТ 2517-2012;

- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;

- дистанционное управление запорной арматурой;

- контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.

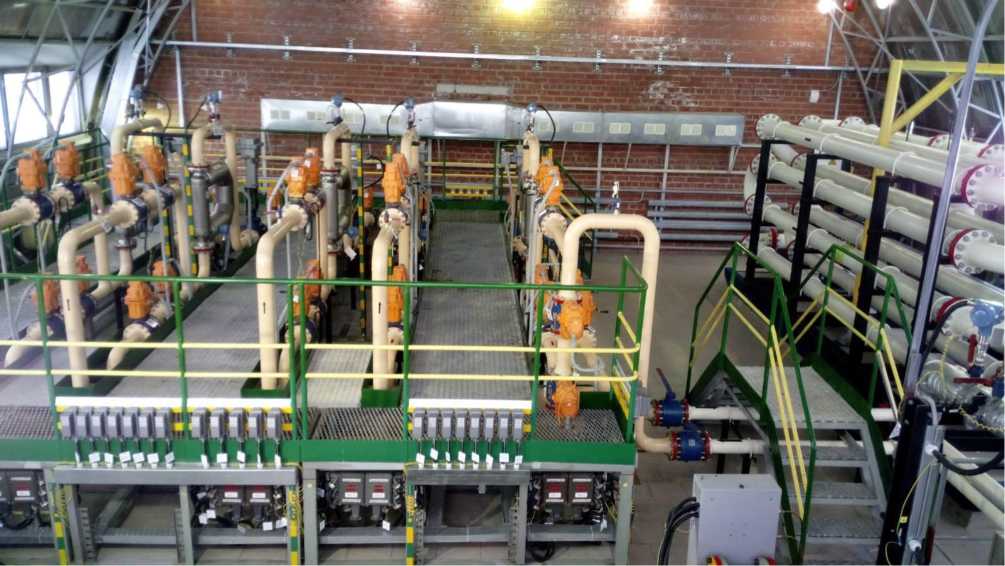

Общий вид СИКН представлен на рисунке 1

Рисунок 1 - Общий вид СИКН

Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти № 801 осуществляется согласно МИ 3002-2006.

Программное обеспечение

СИКН имеет программное обеспечение (далее - ПО), представленное встроенным прикладным ПО комплекса измерительно-вычислительного Вектор-02 и ПО АРМ «Вектор». Идентификационные данные программного обеспечения приведены в таблице 2.

Идентификационные данные программного обеспечения приведены в таблице 1

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

ИВК «Вектор-02»

АРМ «Вектор»

Идентификационное наименование ПО

icc mt

Calc.dll

Module2.bas

Номер версии (идентификационный номер) ПО

6.4.2

1.1

1.03

Цифровой идентификатор ПО

3555877189

E40D584A

66F2A061

Алгоритм вычисления цифрового идентификатора

CRC32

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон массового расхода, т/ч

от 39 до 570

Пределы допускаемой относительной погрешности: - массы брутто нефти, %

- массы нетто нефти, %

±0,25

±0,35

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Количество измерительных линий

5 (4 рабочих, 1 контрольно-резервная)

Измеряемая среда

нефть по ГОСТ Р 51858-2002

Характеристики измеряемой среды:

- температура, °С

- давление, МПа

- плотность при температуре +20 °С, кг/м3

- массовая доля воды в нефти, %, не более

- массовая доля механических примесей, %, не более

- массовая концентрация хлористых солей, мг/дм3, не более

- содержание свободного газа

от +5 до +40 от 0,15 до 4,0 от 830 до 890

0,5 0,05 900

не допускается

Режим работы

непрерывный

Режим работы ТПУ

периодический

Температура окружающего воздуха, °С:

- для первичных измерительных преобразователей

- для ИВК и АРМ оператора

от +10 до +35 от +20 до +25

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность

Комплектность СИКН представлена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефти № 801

-

1 экз.

Инструкция по эксплуатации системы измерений количества и показателей качества нефти № 801

-

1 экз.

ГСИ. Система измерений количества и показателей качества нефти № 801. Методика поверки

-

1 экз.

Поверка

осуществляется по документу МП 79803-20 «ГСИ. Система измерений количества и показателей качества нефти № 801. Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 21.01.2020 г.

Основные средства поверки:

- Рабочий эталон 1 -ого или 2-ого разряда в соответствии с частью 2 государственной поверочной схемы, утвержденной Приказом Росстандарта от 07.02.2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости», обеспечивающий определение метрологических характеристик счетчиков-расходомеров массовых в составе СИКН в требуемых диапазонах расхода;

- средства поверки в соответствии с документами на поверку средств измерений, входящих в состав СИКН.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти № 801.

Сведения о методах измерений

«ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 801», номер в Федеральном информационном фонде по

обеспечению единства измерений ФР.1.29.2019.36024.

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
