79808-20: Aqua TROLL 400, Aqua TROLL 500, Aqua TROLL 600, SMARTROLL MP, SMARTROLL RDO Зонды контроля качества жидкости - Производители, поставщики и поверители

Зонды контроля качества жидкости Aqua TROLL 400, Aqua TROLL 500, Aqua TROLL 600, SMARTROLL MP, SMARTROLL RDO

Номер в ГРСИ РФ: 79808-20
Производитель / заявитель: Фирма In-Situ Europe LTD., Великобритания
Скачать
79808-20: Описание типа СИ Скачать 509.5 КБ
79808-20: Методика поверки МП 209-079-2019 Скачать 6.2 MБ
Нет данных о поставщике
Зонды контроля качества жидкости Aqua TROLL 400, Aqua TROLL 500, Aqua TROLL 600, SMARTROLL MP, SMARTROLL RDO поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Зонды контроля качества жидкости Aqua TROLL 400, Aqua TROLL 500, Aqua TROLL 600, SMARTROLL MP, SMARTROLL RDO (далее - зонды) предназначены для измерений температуры, удельной электрической проводимости (далее - УЭП), рН, окислительно-восстановительного потенциала (далее - ОВП), гидростатического давления, мутности, массовой концентрации растворенного в воде кислорода и массовой концентрации растворенных ионов.

Информация по Госреестру

Основные данные
Номер по Госреестру 79808-20
Наименование Зонды контроля качества жидкости
Модель Aqua TROLL 400, Aqua TROLL 500, Aqua TROLL 600, SMARTROLL MP, SMARTROLL RDO
Страна-производитель СОЕДИНЕННОЕ КОРОЛЕВСТВО
Срок свидетельства (Или заводской номер) 27.11.2025
Производитель / Заявитель

Фирма In-Situ Europe LTD., Великобритания

СОЕДИНЕННОЕ КОРОЛЕВСТВО

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 18
Найдено поверителей 4
Успешных поверок (СИ пригодно) 18 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

79808-20: Описание типа СИ Скачать 509.5 КБ
79808-20: Методика поверки МП 209-079-2019 Скачать 6.2 MБ

Описание типа

Назначение

Зонды контроля качества жидкости Aqua TROLL 400, Aqua TROLL 500, Aqua TROLL 600, SMARTROLL MP, SMARTROLL RDO (далее - зонды) предназначены для измерений температуры, удельной электрической проводимости (далее - УЭП), рН, окислительно-восстановительного потенциала (далее - ОВП), гидростатического давления, мутности, массовой концентрации растворенного в воде кислорода и массовой концентрации растворенных ионов.

Описание

Принцип действия канала измерений температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой величине.

Принцип действия канала измерений pH и ОВП - потенциометрический

Принцип действия канала измерений УЭП основан на измерении падения напряжения между двумя электродами, с которым пропорционально связана УЭП через постоянную датчика.

Принцип действия канала измерений гидростатического давления основан на изменении электрического сопротивления чувствительного элемента датчика под действием механического давления

Принцип действия каналов измерения массовой концентрации растворенного в воде кислорода, массовой концентрации растворенных ионов и мутности основаны на оптическом методе.

Зонды отличаются габаритными размерами, количеством портов для одновременной работы датчиков, наличием дополнительных подключаемых датчиков и центрального очистителя (для очистки датчиков). Конструктивно зонды выполнены в форме цилиндрического корпуса, на котором раскреплены измерительные датчики. Зонды Aqua TROLL 500 и Aqua TROLL 600 могут быть оснащены датчиками давления модификаций Non-Vented (без учета атмосферного давления) и Vented (с учетом атмосферного давления).

Зонды управляются через программное обеспечение Win-Situ, установленное на ПК, и подключаются к компьютеру при помощи интерфейсного кабеля, входящего в комплект поставки. Зонды оснащены интерфейсами Modbus/RS485, SDI-12, Bluetooth.

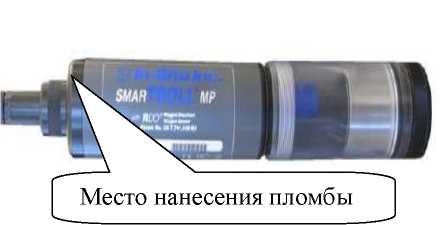

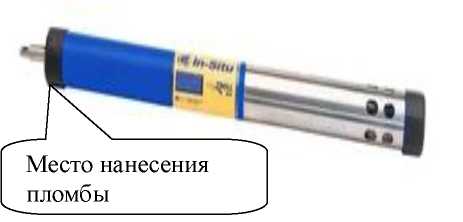

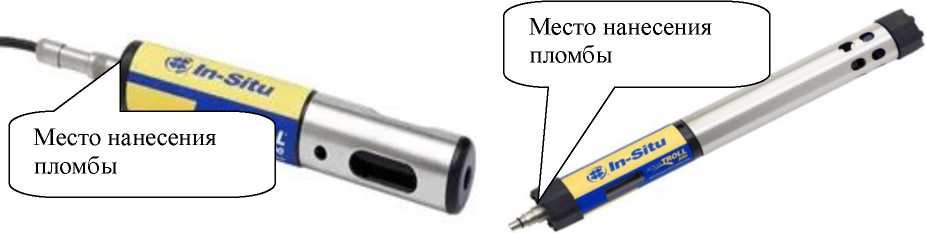

Общий вид зондов и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

1а                                          1б

Рисунок 1 - Общий вид зондов и схема пломбировки от несанкционированного доступа а - Aqua TROLL 400, б - Aqua TROLL 500, в - Aqua TROLL 600, г - SMARTROLL MP, д - SMARTROLL RDO

Программное обеспечение

Зонды имеют встроенное программное обеспечение, разработанное для выполнения измерений, хранения и передачи результатов измерений на ПК и автономное предназначенное для отображения, настройки и хранения результатов измерений на ПК.

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.

Идентификационные данные (признаки)

Значение

Встроенное

Автономное

Идентификационное наименование ПО

Win-Situ

Номер версии (идентификационный номер) ПО

не ниже 1.12

не ниже 5.6.32.01

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Aqua TROLL 400, SMARTROLL MP

Aqua TROLL 500, Aqua TROLL 600

SMARTROLL RDO

Диапазон измерений температуры, °С

от -5 до +50

Пределы допускаемой абсолютной погрешности в режиме измерений температуры, °С

±0,1

Диапазон измерений УЭП, См/м

от 5А0-4 до 10

от 5A0-4 до 35

Пределы допускаемой относительной погрешности в режиме измерений УЭП, %:

в диапазоне от 5-10’4 до 10 включ. См/м

±0,5

в диапазоне св. 10 до 35 См/м

±1

Диапазон показаний массовой концентрации растворенного в воде кислорода, мг/дм3

от 0 до 50

Диапазон измерений массовой концентрации растворенного в воде кислорода, мг/дм3

от 0 до 20

Пределы допускаемой абсолютной погрешности в режиме измерений массовой концентрации растворенного в воде кислорода, мг/дм3

±(0,05+0,025<)*

Диапазон измерений pH

от 0 до 14

Пределы допускаемой абсолютной погрешности в режиме измерений pH

±0,1

Диапазон измерений ОВП, мВ

от -1400 до +1400

Пределы допускаемой абсолютной погрешности в режиме измерений ОВП, мВ

±6

Диапазон измерений мутности, ЕМФ

от 0 до 4000

Пределы допускаемой приведенной (к поддиапазону) погрешности в режиме измерений мутности в диапазоне от 0 до 100 включ. ЕМФ, %

±5

Пределы допускаемой относительной погрешности в режиме измерений мутности в диапазоне св. 100 до 4000 ЕМФ, %

±4

Диапазоны измерений массовой концентрации ионов, мг/дм3: - нитрат-ионов (NO3-) - аммония (NH4+) - хлорид-ионов (Cl-)

от 1 до 40А03 от 1 до 10^103 от 1 до150А03

Значение

Наименование характеристики

Aqua TROLL 400, SMARTROLL MP

Aqua TROLL 500, Aqua TROLL 600

SMARTROLL RDO

Пределы допускаемой относительной погрешности в режиме измерений массовой концентрации ионов, %

±5

Диапазон измерений гидростатического давления с датчиками модификаций Vented, МПа (PSI):

Vented 0-9

Vented 0-30

Vented 0-76

Vented 0-200 (только для зондов Aqua TROLL 600)

— —

от 0 до 0,09 (от 0 до 13) от 0 до 0,3 (от 0 до 43) от 0 до 0,76 (от 0 до 110)

от 0 до 2 (от 0 до 290)

— —

Диапазон измерений гидростатического давления с датчиками модификаций Non-Vented, МПа (PSI):

Non-Vented 0-9

Non-Vented 0-30

Non-Vented 0-76

Non-Vented 0-200 (только для зондов Aqua TROLL 600)

— —

от 0 до 0,76 (от 0 до 110)

от 0 до 0,09 (от 0 до 13) от 0 до 0,3 (от 0 до 43) от 0 до 0,76 (от 0 до 110) от 0 до 2

(от 0 до 290)

— —

Пределы допускаемой приведенной (к диапазону) погрешности измерений гидростатического давления, %

±0,3

±0,1

*С - измеренное значение массовой концентрации растворенного в воде кислорода, мг/дм3

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры питания: от сети постоянного тока, В

от 8 до 36

Масса, кг, не более:

— Aqua TROLL 400

1

— Aqua TROLL 500

1

— Aqua TROLL 600

1,5

— SMARTROLL MP

0,7

— SMARTROLL RDO

0,3

Габаритные размеры (длина x диаметр), мм, не более:

— Aqua TROLL 400

270 x 47

— Aqua TROLL 500

460 x 47

— Aqua TROLL 600

750 x 47

— SMARTROLL MP

270 x 47

— SMARTROLL RDO

170 x 28

Наименование характеристики

Значение

Средняя наработка на отказ, ч

10000

Условия эксплуатации Температура водной среды, °С

от -5 до +50

Знак утверждения типа

наносится на титульном листе руководств по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Зонд контроля качества жидкости

1 шт.

Комплект датчиков

1 компл.*

Комплект ЗИП

1 компл.

Руководство по эксплуатации

1 экз.

Установочный CD или флэш накопитель с ПО

1 экз.

Транспортировочный кейс

1 экз.

Методика поверки

МП 209-079-2019

1 экз.

* Перечень датчиков определяется заказчиком

Поверка

осуществляется по документу МП 209-079-2019 «ГСИ. Зонды контроля качества жидкости Aqua TROLL 400, Aqua TROLL 500, Aqua TROLL 600, SMARTROLL MP, SMARTROLL RDO», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.11.2019 г.;

Основные средства поверки:

Рабочий эталон 3 разряда единицы температуры согласно ГОСТ 8.558-2009 (термометр лабораторный электронный ЛТ-300 (рег. № 61806-15));

Рабочий эталон 1 разряда единицы удельной электрической проводимости жидкостей в соответствии с государственной поверочной схемой, утвержденной приказом Росстандарта от 27.12.2018 г. № 2771 (установка кондуктометрическая поверочная КПУ-1 (рег. № 31468-06));

Рабочий эталон 1 разряда единицы давления для области избыточного давления в соответствии с государственной поверочной схемой, утвержденной приказом Росстандарта от 29.06.2018 г. №1339 (манометр грузопоршневой МП-600 (рег. № 5218916), преобразователь давления измерительный CPT6180 (рег. № 58911-14));

СО мутности (формазиновая суспензия) ГСО 7271-96;

СО состава искусственной газовой смеси на основе инертных и постоянных газов состава (O2+N2) ГСО 10531-2014;

Стандарт-титры СТ-ОВП-01 (рег. № 61364-15);

Стандартные образцы водных растворов: хлорид-ионов (Cl-) ГСО 6687-936689-93; ионов аммония (ЫНд+) ГСО 7015-93-7017-93; нитрат-ионов (NO3-) ГСО 6696-93-6698-93;

Рабочие эталоны рН 2-го разряда - буферные растворы согласно ГОСТ 8.120-2014 (стандарт-титры для приготовления буферных растворов - рабочих эталонов pH 2-го разряда (рег. № 45142-10))

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 27.12.2018 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений pH

Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Росстандарта от 14.12.2018 № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Приказ Минприроды России от 19.10.2015 № 436 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Приказ Министерства природных ресурсов и экологии Российской Федерации № 425 от 7 декабря 2012 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Техническая документация фирмы In-Situ Europe LTD., Великобритания Изготовитель

Фирма In-Situ Europe LTD., Великобритания

Адрес: Unit 4, r/o 179 Stratford Road Shirley, Solihull West Midlands, B90 3AU, UK

Телефон: +44 (0)121 733 7743

Web-сайт: www.un-situ-europe.com
