Анализаторы микропланшетные STAR
| Номер в ГРСИ РФ: | 79820-20 |
|---|---|
| Производитель / заявитель: | Фирма "BMG LABTECH", Германия |
Анализаторы микропланшетные STAR (далее по тексту - анализаторы) предназначены для измерений массовой концентрации неорганических и органических примесей в жидких пробах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79820-20 |
| Наименование | Анализаторы микропланшетные |
| Модель | STAR |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 27.11.2025 |
Производитель / Заявитель
Фирма "BMG LABTECH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 102 |
| Найдено поверителей | 16 |
| Успешных поверок (СИ пригодно) | 102 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 79820-20: Описание типа СИ | Скачать | 402.5 КБ | |
| 79820-20: Методика поверки МП-242-2371-2020 | Скачать | 7.9 MБ |
Описание типа
Назначение
Анализаторы микропланшетные STAR (далее по тексту - анализаторы) предназначены для измерений массовой концентрации неорганических и органических примесей в жидких пробах.
Описание
Принцип действия фотометрического канала анализаторов основан на измерении отношения интенсивностей излучения, прошедшего через исследуемый объект и пустую кювету. Принцип действия флуориметрического канала основан на измерении интенсивности световых потоков от исследуемых объектов, возникающих при воздействии возбуждающего оптического излучения выделенного спектрального диапазона, регистрируемых оптическими приемниками.
Анализаторы представляют собой стационарные настольные лабораторные приборы с отдельно устанавливаемым компьютером.
Анализаторы микропланшетные STAR представлены моделями PHERAstar FS, PHERAstar FSX, CLARIOstar, CLARIOstar Plus, POLARstar Omega, FLUOstar Omega, SPECTROstar Omega, SPECTROstar Nano.
Анализаторы моделей PHERAstar FS, PHERAstar FSX, CLARIOstar, CLARIOstar Plus, POLARstar Omega, FLUOstar Omega могут включать в себя как оба канала, так и только флуо-риметрический канал в зависимости от комплектации. Анализаторы моделей SPECTROstar Omega и SPECTROstar Nano комплектуются только фотометрическим каналом.
Дополнительно анализаторы PHERAstar FS, PHERAstar FSX, CLARIOstar, CLARIOstar Plus, POLARstar Omega, FLUOstar Omega могут включать в себя канал люминесценции, предназначенный для определения относительной интенсивности люминесценции исследуемых объектов.
На передней панели анализаторов имеется кнопка управления выдвигани-
ем/вдвиганием каретки для планшеты с образцами.
При помощи микропроцессорной системы анализаторов производится обработка сигналов от фотоприёмников всех каналов и передача данных в автономное ПО, установленное на внешнем компьютере, где производится вычисление содержания определяемых веществ с использованием предварительно установленной градуировочной характеристики.
Пломбирование анализаторов не предусмотрено. Общий вид анализаторов и место нанесения знака поверки приведены на рисунке 1.
Наименование модели анализатора
PHERA-
Место нанесения знака поверки
Рисунок 1 -
моделей PHERAstar FS,
Общий
вид анализаторов микропланшетных STAR
PHERAstar FSX

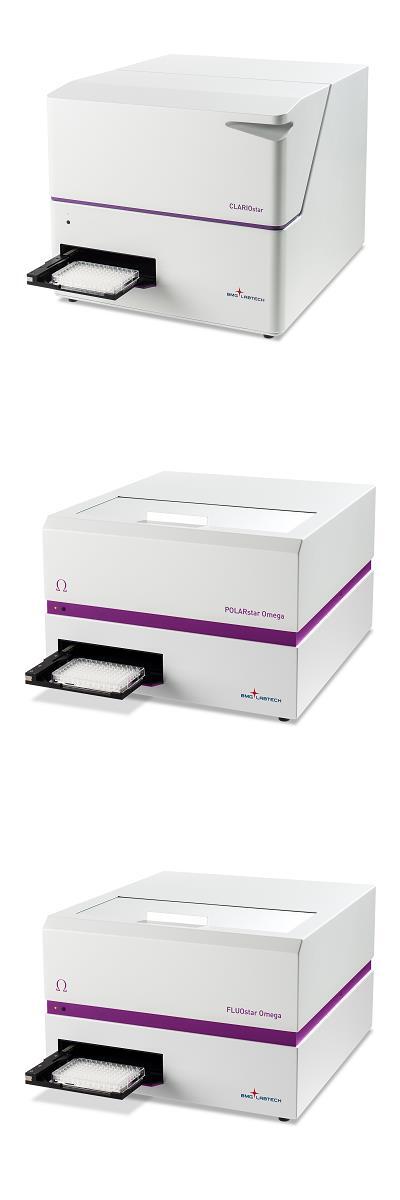

Рисунок 2 - Общий вид анализаторов микропланшетных STAR моделей CLARIOstar, CLARIOstar Plus

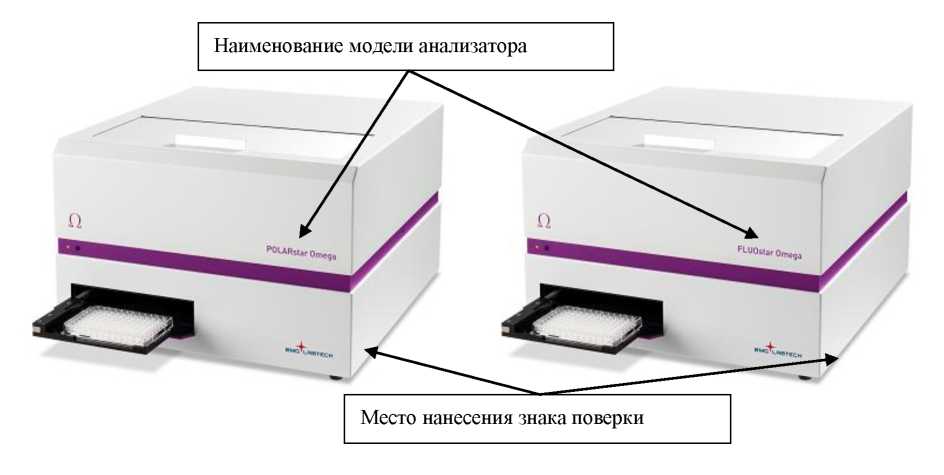

Рисунок 3 - Общий вид анализаторов микропланшетных STAR моделей POLARstar
Omega, FLUOstar Omega

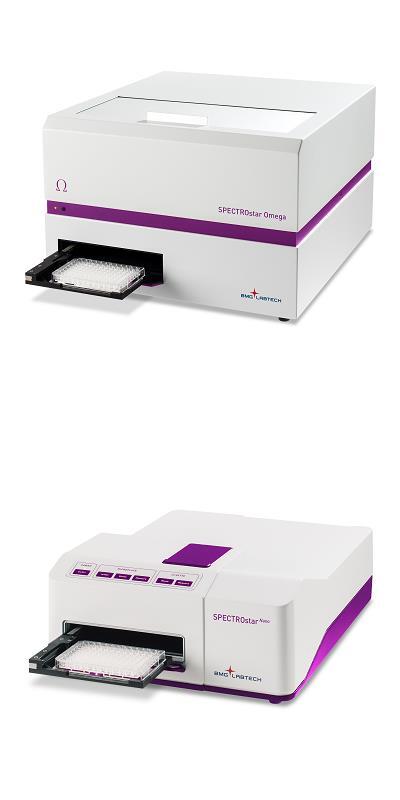

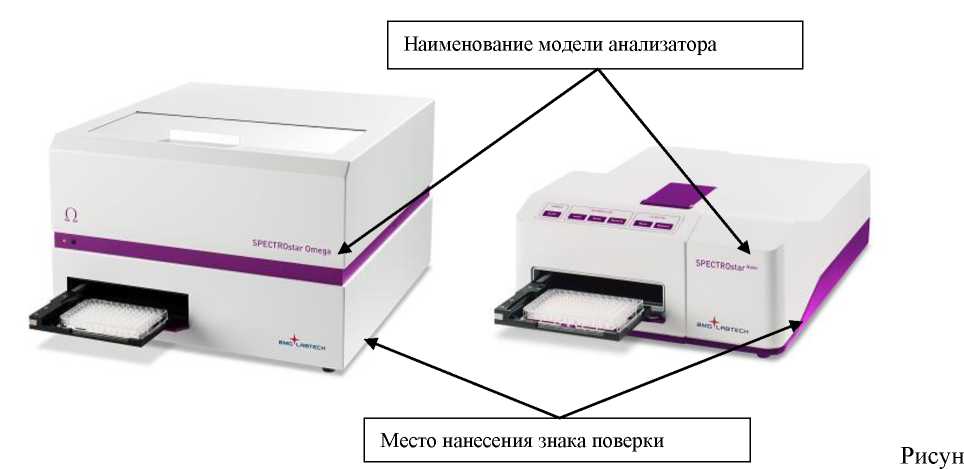

ок 4 - Общий вид анализаторов STAR моделей SPECTROstar Omega, SPECTROstar Nano
Программное обеспечение
Анализаторы оснащены встроенным и автономным ПО Omega, PHERAstar, CLARIOstar, SPECTROstar Nano, Mars (автономное ПО поставляется с анализатором соответствующей модели).
Идентификационные данные ПО приведены в таблицах 1 и 2.
Все встроенное и автономное ПО является метрологически значимым.
Встроенное ПО осуществляет управление прибором, снятие результатов измерений и передачу этих результатов в автономное ПО.
Автономное ПО Omega, PHERAstar, CLARIOstar, SPECTROstar Nano выполняет следующие функции:
- управление анализатором;
- настройку режимов работы;
- получение данных;
- проведение диагностических проверок анализатора.
Автономное ПО Mars осуществляет обработку и хранение результатов измерений.
Уровень защиты автономных ПО Omega, PHERAstar, CLARIOstar, SPECTROstar Nano, Mars от непреднамеренных и преднамеренных изменений соответствует уровню «средний», уровень защиты встроенного ПО - «средний» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения Omega, PHERAstar, CLARIOstar, SPECTROstar Nano, Mars
|
Идентификационные данные (признаки) |
Значение | ||||
|
Модель анализатора |
POLARstar Omega, FLU-Ostar Omega, SPECTROstar Omega |
PHERAstar FS, PHERAstar FSX |
CLARIOstar, CLARIOstar Plus |
SPECTROstar Nano |
Все вышеприведенные модели |
|
Идентификационное наименование ПО |
Omega |
PHERAstar |
CLARIOstar |
SPECTROstar Nano |
Mars |
|
Номер версии (идентификационный но мер) ПО |
Не ниже 5.5 |
Не ниже 5.4 |
Не ниже 5.6 |
Не ниже 5.5 |
Не ниже 3.40 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
Таблица 2 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Модель анализатора |
POLARstar Omega, FLUOstar Omega, SPECTROstar Omega |
PHERAstar FS, PHERAstar FSX |
CLARIOstar, CLARIOstar Plus |
SPECTROstar Nano |
|
Идентификационное наимено вание ПО |
Встроенное программное обеспечение Omega |
Встроенное программное обеспечение PHERAstar |
Встроенное программное обеспечение CLARIOstar |
Встроенное программное обеспечение SPECTROstar Nano |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.50 |
Не ниже 1.22 |
Не ниже 1.30 |
Не ниже 1.20 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Фотометрический канал | |
|
Спектральный диапазон, нм: |
от 220 до 1000 |
|
Диапазон измерений оптической плотности, Б |
от 0,04 до 2,0 |
|
Пределы допускаемой абсолютной погрешности измерения оптической плотности, Б, в диапазоне: от 0,04 до 1,0 Б включ. св. 1,0 до 2,0 Б |
±0,03 ±0,06 |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±1,0 |
|
Канал флуоресценции | |
|
Спектральный диапазон монохроматоров возбуждения/регистрации флуоресценции, нм |
от 320 до 740 |
|
Предел обнаружения (по антрацену, длина волны возбуждения Хвоз=375 нм, длина волны регистрации Хрег=420 нм), нг/см3 |
100 |
|
Относительное СКО выходного сигнала (по интенсивности флуоресценции антрацена концентрации С=5 мкг/см3, 1воз=375 нм, Хр>ег=420 нм, число повторов n=10), %, не более |
10 |
|
Канал люминесценции | |
|
Спектральный диапазон монохроматоров регистрации люминесценции, нм |
от 320 до 740 |
|
Диапазон показаний, ед. люм. |
от 0 до 260 000 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время анализа планшета с 96 лунками по флуориметрическому каналу, с, не более |
9 |
|
Напряжение питания переменного тока (частотой 50±1Гц, 60±1Гц), В |
от 100 до 230 |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
10000 |
|
Потребляемая мощность, кВт, не более | |
|
PHERAstar FS, PHERAstar FSX |
0,300 |
|
CLARIOstar, CLARIOstar Plus |
0,300 |
|
POLARstar Omega, FLUOstar Omega, SPECTROstar Omega |
0,300 |
|
SPECTROstar Nano |
0,060 |
|
Габаритные размеры (ДхШхВ), мм, не более | |
|
PHERAstar FS, PHERAstar FSX |
510х450х470 |
|
CLARIOstar, CLARIOstar Plus |
510х450х400 |
|
POLARstar Omega, FLUOstar Omega, SPECTROstar Omega |
480х440х300 |
|
SPECTROstar Nano |
500х360х160 |
|
Масса, кг, не более | |
|
PHERAstar FS, PHERAstar FSX |
49 |
|
CLARIOstar, CLARIOstar Plus |
32 |
|
POLARstar Omega, FLUOstar Omega, SPECTROstar Omega |
29 |
|
SPECTROstar Nano |
10 |
|
Условия эксплуатации: | |
|
-диапазон температур окружающей среды, С |
от 15 до 35 |
|
-диапазон относительной влажности, % |
от 20 до 80 |
|
-диапазон атмосферного давления, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на боковую панель корпуса анализатора в виде наклейки или методом шелкографии.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор микропланшетный |
STAR модели PHERAstar FS или PHERAstar FSX или CLARIOstar или CLARIOstar Plus или POLARstar Omega или FLUOstar Omega или SPECTROstar Omega или SPECTROstar Nano |
1 |
|
Флэш-накопитель с ПО |
— |
1 |
|
Микропланшет полистирольный, 96 -луночный, плоскодонный, черного цвета |
Типа Greiner-655906 |
1 |
|
Предохранители |
— |
2 |
|
Руководство по эксплуатации |
— |
1 |
|
Методика поверки |
МП-242-2371-2020 |
1 |
Поверка
осуществляется по документу МП 242-2371-2020 «ГСИ. Анализаторы микропланшетные STAR.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10.03.2020.
Основные средства поверки:
Комплект светофильтров поверочных КСП-03 (рег. № 64503-16);
ГСО 8749-2006 (СО состава раствора антрацена в ацетонитриле).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на боковую панель анализатора, как показано на рисунках 1, 2, 3, 4 и (или), на свидетельство о поверке.
Сведения о методах измерений
отсутствуют, измерения в сфере государственного регулирования обеспечения единства измерений выполняют по аттестованным методикам измерений.
Нормативные документы
Государственная поверочная схема для средств измерений оптической плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2085 от 28.09.2018 г.
Техническая документация фирмы-изготовителя.
