Весы бункерные БВ
| Номер в ГРСИ РФ: | 79840-20 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО НПП "Томская электронная компания" (ТЭК), г.Томск |
Весы бункерные БВ (далее - весы) предназначены для измерений массы сыпучих материалов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 79840-20 | |||||||||||||||
| Действует | по 27.11.2030 | |||||||||||||||
| Наименование | Весы бункерные | |||||||||||||||
| Модель | БВ | |||||||||||||||
| Модификации |
БВ–(ХХ)1–(ХХХХ)2 –(Х)3 –(Х)4 –(ХХ/ ХХ*)5–(Х)6 – (Х)7, где: (ХХ)1 - значение максимальной нагрузки; (ХХХХ)2 - число поверочных интервалов; (Х)3 - тип затвора; (Х)4 - тип привода; (ХХ/ ХХ*)5 - контроллер взвешивания; (Х)6 - специальное исполнение; (Х)7: "0" - отсутствие устройства для силового нагружения, "2" – с устройствами для силового нагружения На испытания представлены: БВ-00500-2500-1-2-04-0-0 БВ-00500-2500-5-2-01-0-0 БВ-00015-1500-1-1-01-0-0 БВ-00015-1500-1-2-04-0-0 |
|||||||||||||||
| Приказы |
№1357 от
07.07.2025
— О продлении срока действия утвержденных типов средств измерений
№1065 от
02.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 827e726f-f710-66cc-b734-430b27259ca7 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО НПП «ТЭК», РОССИЯ, 634040, Томская обл., г. Томск, ул. Высоцкого, д. 33
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
ГОСТ OIML R 76- 1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА «Методика поверки весов»)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
79840-20: Описание типа
2020-79840-20.pdf
Файл устарел
|
Скачать | 542.5 КБ | |
|
79840-20: Методика поверки
2021-mp79840-20.pdf
|
Скачать | 74.2 КБ | |
|
79840-20: Описание типа
2020-79840-20-1.pdf
Файл устарел
|
Скачать | 542.5 КБ | |
|
79840-20: Методика поверки
2021-mp79840-20-1.pdf
|
Скачать | 74.2 КБ | |
|
79840-20: Описание типа
2020-79840-20-2.pdf
|
Скачать | 542.5 КБ | |
|
79840-20: Описание типа
2026-79840-20.pdf
|
Скачать | 395.5 КБ |
Описание типа
Назначение
Весы бункерные БВ (далее - весы) предназначены для измерений массы сыпучих материалов.
Описание
Весы могут использоваться в составе систем дозирования и транспортирования сыпучих материалов на предприятиях металлургических, горнодобывающей, обогатительной, строительной и других отраслей промышленности.
Принцип действия весов основан на преобразовании силы тяжести взвешиваемого материала посредством датчиков весоизмерительных тензорезисторных в электрический сигнал, поступающий на контроллер взвешивания (КВ), который осуществляет его преобразование в значение массы с отображением на индикационном табло.
Конструктивно весы состоят из грузоприёмного устройства (ГПУ), выполненного в виде прямоугольного или круглого сечения с разгрузочным устройством и системы управления с программным обеспечением. ГПУ размещено на узлах встройки, установленной на датчиках весоизмерительных тензорезисторных следующих типов:
- NHS, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №) 57674-14 (изготовитель
«Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd», Китай);
- Z6, регистрационный № 15400-13 (изготовитель «Hottinger Baldwin (Suzhou) measurement Technology Co., Ltd», Китай);
- RTN, регистрационный № 21175-13 (изготовитель «Hottinger Baldwin Messtechnik GmbH», Германия);
- SB8, регистрационный № 63476-16 (изготовитель «Flintec GmbH», Германия);
- Bend Beam модификации ВМ11, L6D, L6N регистрационный № 55198-19 (изготовитель «Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)», Китай);
- Shear Beam модификации SHB-R, 355, регистрационный № 58367-14 (изготовитель «Vishay Measurements Group UK Ltd», Великобритания «Vishay Celtron Technologies, Inc», Тайвань);
- RTN SCHENCK, регистрационный № 34215-07 (изготовитель «Schenck Process GmbH», Германия);
- Т24АМ1, Т24АМ2, Т2, Т4, регистрационный № 53838-13 (изготовитель Акционерное общество «Весоизмерительная компания «Тензо-М», Россия).
В составе весов используются КВ следующих типов:
- преобразователь измерительный ТензоТЭК, модификация ТензоТЭК-04 (далее -ТензоТЭК-04), регистрационный № 62412-15 (изготовитель ООО НПП «ТЭК», Россия);
- модуль многофункциональный SIWAREX WP2X1, модификация SIWAREX WP231
(далее - SIWAREX WP231), регистрационный № 72345-18 (изготовитель «SGS Germany GmbH», Германия);
- весовой терминал серии WTX (далее - WTX) (изготовитель «Hotting Baldwin Messtechnik GmbH», Германия);
- система управления дозатором универсальной СДУ (далее - СДУ) (изготовитель ООО НПП «ТЭК», Россия).
Весы оснащены следующими дополнительными устройствами (в соответствии с ГОСТ OIML R 76-1-2011):
- устройством первоначальной установки на нуль (п. Т.2.7.2.4 ГОСТ OIML R 76-1-2011);
- полуавтоматическим устройством установки нуля (п. Т.2.7.2.2
ГОСТ OIML R 76-1-2011);
- устройством слежения за нулем (п. Т.2.7.3 ГОСТ OIML R 76-1-2011).
Общий вид весов представлен на рисунках 1 и 2.

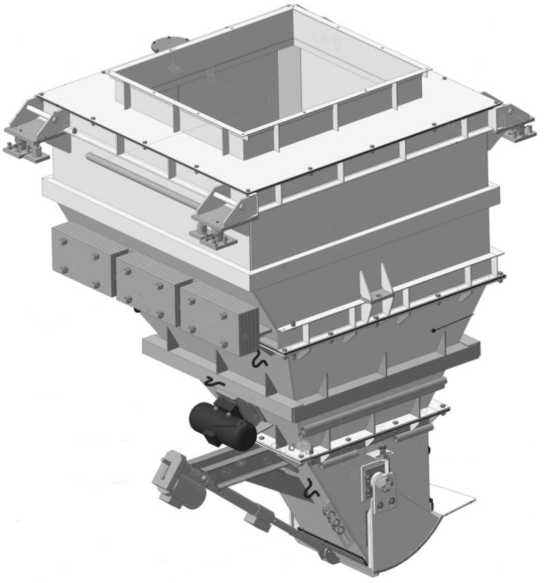

Рисунок 1 - Общий вид ГПУ
ТензоТЭК-04
SIWAREX WP231
WTX
СДУ
Рисунок 2 - Общий вид КВ
Маркировочная табличка крепится на корпусе весов и содержит следующие основные сведения:
- наименование, адрес предприятия-изготовителя и его товарный знак;
- наименование и обозначение изделия;
- основные характеристики изделия:
- максимальная нагрузка в виде: Max...;
- минимальная нагрузка в виде: Min.;
- поверочный интервал весов в виде: е = .;
- число поверочных интервалов весов в виде: n = .;
- заводской номер;
- знак утверждения типа;
- дата изготовления изделия.
Весы выпускаются в следующих модификациях, которые отличаются пределами взвешивания и конструктивным исполнением:
Весы бункерные БВ-ХХ1)-ХХХХ1) -Х -Х -ХХ/ ХХ2)-Х - Х
|
Условное обозначение весов бункерных | |
|
Значения максимальной нагрузки (Max): 00005 - 5 кг; 00010 - 10 кг; 00015 - 15 кг; 00020 - 20 кг; 00030 - 30 кг; 00040 - 40 кг; 00050 - 50 кг; 00100 - 100 кг; 00150 - 150 кг; 00200 - 200 кг; 00300 - 300 кг; 00400 - 400 кг; 00500 - 500 кг; 00800 - 800 кг. 01 - 1 т; 02 - 2 т; 03 - 3 т; 04 - 4 т; 05 - 5 т; 10 - 10 т; 15 - 15 т; 20 - 20 т; 25 - 25 т; 30 - 30 т; 40 - 40 т; 50 - 50 т; |
Число поверочных интервалов (n): 500; 1000; 1500; 2000; 2500.
Тип разгрузочного устройства:
1 - затвор односекторный (челюстной);
2 - затвор двухсекторный (челюстной);
3 - задвижка (шибер);
4 - заслонка поворотная ("бабочка");
5 - откидной (лотковый).
6 - питатель вибрационный;
7 - питатель ленточный;
8 - питатель шнековый;
9 - питатель роторный.____________________________________________
Тип привода:
1 - механизм электрический прямоходный (МЭП, ПВМ);
2 - привод электромеханический (ПЭ);
3 - пневмоцилиндр (ПЦ);
4 - гидроцилиндр (ГЦ)_____________________________________________
Контроллер взвешивания:
01 - Система управления дозатором универсальная СДУ
04 - Преобразователь измерительный ТензоТЭК-04
WT - Весовой терминал серии WTX
WP - Модуль многофункциональный SIWAREX WP231 (Siemens)_____________
Специальное исполнение:
0 - отсутствие "горячего" резервирования
1 - «горячее» резервирование1 2 3)_________________________________________________________
0 - отсутствие устройства для силового нагружения
2 - с устройствами для силового нагружения4)

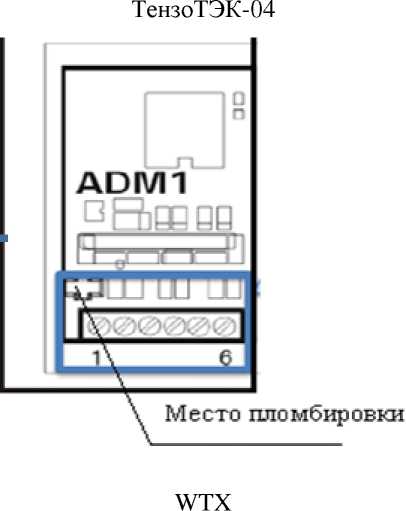

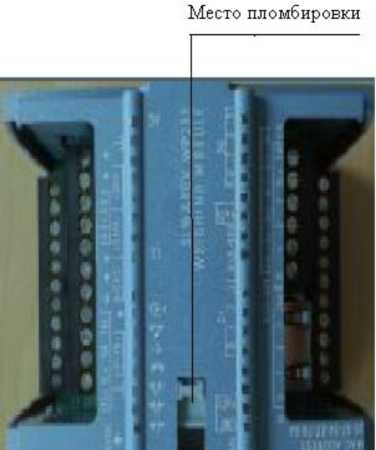

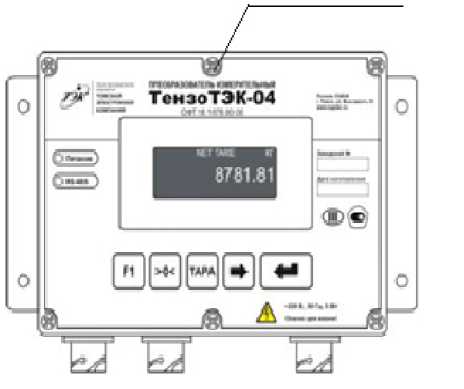

Схема пломбировки от несанкционированного доступа для конкретного КВ представлена на рисунке 3.
Место пломбировки
SIWAREX WP231
Рисунок 3 - Схемы пломбировки от несанкционированного доступа
СДУ (блок контроллера)
Программное обеспечение
Основные функции программного обеспечения (ПО): обработка сигналов датчиков весоизмерительных тензорезисторных с последующим пересчетом в единицы массы, хранение программ и результатов работы весов, вывод данных на индикационное табло.
ПО является встроенным и полностью метрологически значимым. Идентификационные данные ПО отображаются при включении питания и соответствуют данным, приведенным в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
ТензоТЭК-04 |
СДУ |
WTX |
SIWAREX WP231 | |
|
Идентификационное наименование ПО |
ТензоТЭК-04 |
Весы Бункерные |
WTX 110 |
FW 7MH4961-2AA01 |
|
Номер версии (идентификационный номер) ПО |
1.1 |
не ниже 1.00 |
не ниже V1.0.0 |
не ниже V1.0.1 |
|
Цифровой идентификатор ПО |
_ | |||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Значения нагрузок |
e = d, кг |
Число поверочных интервалов, n |
Интервалы взвешивания |
Пределы допускаем ой погрешнос ти при поверке, кг | |
|
Max, т |
Min, кг | |||||
|
БВ-00005-ХХХ |
0,005 |
0,2 |
0,01 |
500 |
от 0,2 кг до 5 кг |
±0,005 |
|
БВ-00010-ХХХХ |
0,010 |
0,2 |
0,01 |
1000 |
от 0,2 кг до 5 кг от 5 кг до 10 кг |
±0,005 ±0,01 |
|
БВ-00015-ХХХХ |
0,015 |
0,2 |
0,01 |
1500 |
от 0,2 кг до 5 кг от 5 кг до 15 кг |
±0,005 ±0,01 |
|
БВ-00020-ХХХХ |
0,020 |
0,4 |
0,02 |
1000 |
от 0,4 кг до 10 кг от 10 кг до 20 кг |
±0,01 ±0,02 |
|
БВ-00030-ХХХХ |
0,030 |
0,6 |
0,03 |
1000 |
от 0,6 кг до 15 кг от 15 кг до 30 кг |
±0,015 ±0,03 |
|
БВ-00040-ХХХХ |
0,040 |
0,8 |
0,04 |
1000 |
от 0,8 кг до 20 кг от 20 кг до 40 кг |
±0,02 ±0,04 |
|
БВ-00050-ХХХХ |
0,050 |
1 |
0,05 |
1000 |
от 1 кг до 25 кг от 25 кг до 50 кг |
±0,025 ±0,05 |
|
БВ-00100-ХХХХ |
0,100 |
2 |
0,1 |
1000 |
от 2 кг до 50 кг от 50 кг до 100 кг |
±0,05 ±0,1 |
|
1 |
0,05 |
2000 |
от 1 кг до 25 кг от 25 кг до 100 кг |
±0,025 ±0,05 | ||
|
БВ-00150-ХХХХ |
0,150 |
2 |
0,1 |
1500 |
от 2 кг до 50 кг от 50 кг до 150 кг |
±0,05 ±0,1 |
|
БВ-00200-ХХХХ |
0,200 |
4 |
0,2 |
1000 |
от 4 кг до 100 кг от 100 кг до 200 кг |
±0,1 ±0,2 |
|
2 |
0,1 |
2000 |
от 2 кг до 100 кг от 100 кг до 200 кг |
±0,05 ±0,1 | ||
|
БВ-00300-ХХХХ |
0,300 |
6 |
0,3 |
1000 |
от 6 кг до 150 кг от 150 кг до 300 кг |
±0,15 ±0,3 |
|
4 |
0,2 |
1500 |
от 4 кг до 100 кг от 100 кг до 300 кг |
±0,1 ±0,2 | ||
|
БВ-00400-ХХХХ |
0,400 |
8 |
0,4 |
1000 |
от 8 кг до 200 кг от 200 кг до 400 кг |
±0,2 ±0,4 |
|
4 |
0,2 |
2000 |
от 4 кг до 100 кг от 100 кг до 400 кг |
±0,1 ±0,2 | ||
|
Модификация |
Значения нагрузок |
e = d, кг |
Число поверочных интервалов, n |
Интервалы взвешивания |
Пределы допускаем ой погрешнос ти при поверке, кг | |
|
Max, т |
Min, кг | |||||
|
БВ-00500-ХХХХ |
0,500 |
10 |
0,5 |
1000 |
от 10 кг до 250 кг от 250 кг до 500 кг |
±0,25 ±0,5 |
|
4 |
0,2 |
2500 |
от 4 кг до 100 кг от 100 кг до 400 кг от 400 кг до 500 кг |
±0,1 ±0,2 ±0,3 | ||
|
БВ-00800-ХХХХ |
0,800 |
16 |
0,8 |
1000 |
от 16 кг до 400 кг от 400 кг до 800 кг |
±0,4 ±0,8 |
|
8 |
0,4 |
2000 |
от 8 кг до 200 кг от 200 кг до 800 кг |
±0,2 ±0,4 | ||
|
БВ-01-ХХХХ |
1 |
20 |
1 |
1000 |
от 20 кг до 500 кг св. 500 кг до 1 т |
± 0,5 ± 1,0 |
|
БВ-02-ХХХХ |
2 |
40 |
2 |
1000 |
от 40 кг до 1 т св. 1 т до 2 т |
± 1,0 ± 2,0 |
|
20 |
1 |
2000 |
от 20 кг до 500 кг св. 500 кг до 2 т |
± 0,5 ± 1,0 | ||
|
БВ-03-ХХХХ |
3 |
40 |
2 |
1500 |
от 40 кг до 1 т св. 1 т до 3 т |
± 1,0 ± 2,0 |
|
БВ-04-ХХХХ |
4 |
40 |
2 |
2000 |
от 40 кг до 1 т св. 1 т до 4 т |
± 1,0 ± 2,0 |
|
БВ-05-ХХХХ |
5 |
100 |
5 |
1000 |
от 100 кг до 2,5 т св. 2,5 т до 5 т |
± 2,5 ± 5,0 |
|
40 |
2 |
2500 |
от 40 кг до 1 т св. 1 т до 4 т св. 4 т до 5 т |
± 1,0 ± 2,0 ± 3,0 | ||
|
БВ-10-ХХХХ |
10 |
200 |
10 |
1000 |
от 200 кг до 5 т св. 5 т до 10 т |
± 5,0 ± 10,0 |
|
100 |
5 |
2000 |
от 100 кг до 2,5 т св. 2,5 т до 10 т |
± 2,5 ± 5,0 | ||
|
БВ-15-ХХХХ |
15 |
200 |
10 |
1500 |
от 200 кг до 5 т св. 5 т до 15 т |
± 5,0 ± 10,0 |
|
БВ-20-ХХХХ |
20 |
400 |
20 |
1000 |
от 400 кг до 10 т св. 10 т до 20 т |
± 10,0 ± 20,0 |
|
200 |
10 |
2000 |
от 200 кг до 5 т св. 5 т до 20 т |
± 5,0 ± 10,0 | ||
|
БВ-25-ХХХХ |
25 |
200 |
10 |
2500 |
от 200 кг до 5 т св. 5 т до 20 т св. 20 т до 25 т |
± 5,0 ± 10,0 ± 15,0 |
|
БВ-30-ХХХХ |
30 |
400 |
20 |
1500 |
от 400 кг до 10 т св. 10 т до 30 т |
± 10,0 ± 20,0 |
|
БВ-40-ХХХХ |
40 |
400 |
20 |
2000 |
от 400 кг до 10 т св. 10 т до 40 т |
± 10,0 ± 20,0 |
|
БВ-50-ХХХХ |
50 |
1000 |
50 |
1000 |
от 1 т до 25 т св. 25 т до 50 т |
± 25,0 ± 50,0 |
|
400 |
20 |
2500 |
от 400 кг до 10 т св. 10 т до 40 т св. 40 т до 50 т |
± 10,0 ± 20,0 ± 30,0 | ||
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
После установки показания на нуль влияние отклонения от нуля на результат взвешивания составляет не более ± 0,25е.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Параметры электрического питания: - привод: а) напряжение трехфазного переменного тока, В б) частота, Гц - контроллеры взвешивания: а) СДУ (напряжение питания постоянного тока, В) б) ТензоТЭК-04 - напряжение однофазного переменного тока, В - частота, Гц в) WTX (напряжение питания постоянного тока, В) г) SIWAREX WP231 (напряжение питания постоянного тока, В) |
от 323 до 418 от 49 до 51 от 18 до 36 от 187 до 242 от 49 до 51 от 12 до 30 от 18,5 до 30,2 |
|
Условия эксплуатации: - температура окружающего воздуха, °С: а) ГПУ с датчиками весоизмерительными тензорезисторными: - Z6, RTN SCHENCK - NHS, SB8, Вend Beam модификации ВМ11, Shear Beam модификации SHB-R и 355, L6D, L6N, Т24АМ1, Т24АМ2, Т2, Т4 - RTN б) контроллеры взвешивания: - СДУ - ТензоТЭК-04 - WTX и SIWAREX WP231 - относительная влажность, %, не более |
от -30 до +40 от -10 до +40 от -30 до +50 от - 40 до +45 от - 30 до + 50 от - 10 до + 40 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Средний срок службы весов, лет, не менее |
10 |
|
Ресурс, ч |
80 000 |
Знак утверждения типа
наносится типографским способом на титульных листах руководства по эксплуатации и формуляра и фотохимическим способом на маркировочную табличку.
Комплектность
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
1 Весы в составе: | ||
|
1.1 ГПУ с разгрузочным устройством |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
1.2 Датчик весоизмерительный тензорезисторный с узлом встройки |
- |
от 3 до 41) шт. |
|
1.3 Коробка согласования датчиков |
- |
1 шт. 2) |
|
1.4 Датчик положения затвора |
- |
2 шт. |
|
1.5 Привод |
- |
1 шт. |
|
1.6 Датчик промежуточного положения затвора2), 3) |
- |
2 шт. |
|
1.7 Вибратор3) |
- |
от 1 до 21) шт. |
|
1.8 Датчик предельного уровня3) |
- |
1 шт. |
|
1.9 КВ |
от 1 до 21) шт. | |
|
2 Комплект эксплуатационной документации в составе: | ||
|
2.1 Весы бункерные БВ. Руководство по эксплуатации |
ОФТ.35.2641.00. 00.00.00 РЭ |
1 экз. |
|
2.2 Весы бункерные БВ. Формуляр |
ОФТ.35.2641.00. 00.00.00 ФО |
1 экз. |
|
2.3 Весоизмерительный датчик тензорезисторный. Паспорт5) |
- |
1 экз. |
|
2.4 Коробка согласования датчиков. Паспорт (Этикетка) |
- |
1 экз. |
|
2.5 Привод. Техническое описание5) |
- |
1 экз. |
|
2.6 Привод. Паспорт5) |
- |
1 экз. |
|
2.7 Датчик положения. Паспорт5) |
- |
1 экз. |
|
2.8 Вибратор. Паспорт4), 5) |
- |
1 экз. |
|
2.9 Датчик предельного уровня. Руководство по эксплуатации и установке4), 5) |
- |
1 экз. |
|
2.10 Контроллер взвешивания. Комплект эксплуатационной документации1) |
- |
1 экз. |
|
1) Количество согласовывается с заказчиком. 2) Поставляется в случае, комплектование весов затвором или заслонкой поворотной, или откидным разгрузочным устройством. 3) Устанавливаются дополнительно, по согласованию с заказчиком. 4) Поставляется в случае, если вибратор или датчик предельного уровня входят в комплект поставки. 5) Поставляется при наличии. | ||
Сведения о методах измерений
приведены в п. 1.3 «Устройство и работа» документа ОФТ.35.2641.00.00.00.00 РЭ «Весы бункерные БВ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 04.07.2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений.
Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
ТУ 4274-243-20885897-2008 «Весы бункерные БВ. Технические условия»
