Мерники металлические эталонные М
| Номер в ГРСИ РФ: | 79857-20 |
|---|---|
| Категория: | Мерники |
| Производитель / заявитель: | ООО "ПВК "ИнженерЪ", г.Казань |
| 79857-20: Описание типа СИ | Скачать | 555.9 КБ |
Мерники металлические эталонные М предназначены для измерений объема жидкости, воспроизведения, хранения и передачи единицы объема жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79857-20 |
| Наименование | Мерники металлические эталонные |
| Модель | М |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 27.11.2025 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Производственно-внедренческая компания "ИнженерЪ" (ООО "ПВК "ИнженерЪ"), Республика Татарстан, г. Казань; Общество с ограниченной ответственностью "Казанский опытный завод "ЭТАЛОН" (ООО "КОЗ "ЭТАЛОН"), Республика Татарстан, г. Казань
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 849 |
| Найдено поверителей | 34 |
| Успешных поверок (СИ пригодно) | 837 (99%) |
| Неуспешных поверок (СИ непригодно) | 12 (1%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 79857-20: Описание типа СИ | Скачать | 555.9 КБ |
Описание типа
Назначение
Мерники металлические эталонные М предназначены для измерений объема жидкости, воспроизведения, хранения и передачи единицы объема жидкости.
Описание
Принцип действия мерников металлических эталонных М основан на объемном методе. При измерении объема жидкости или поверке средств измерений измеряемую среду подают в предварительно смоченный мерник металлический эталонный М через горловину или через наливное запорное устройство. После заполнения мерника металлического эталонного М измеряемую среду сливают через сливное запорное устройство сплошной струей в поверяемое средство измерений (метод налива), либо после заполнения поверяемого средства измерений измеряемую среду сливают в мерник металлический эталонный М (метод слива).
Мерники металлические эталонные М состоят из резервуара, горловины, ампулы уровня (круглая или две линейные, установленные перпендикулярно друг к другу), опорного устройства, сливного запорного устройства (кран (шаровой, дисковый, шиберный) с ручным или дистанционным приводом или клапан, совмещенный с быстроразъемным соединением), наливного запорного устройства (опционально), одного или более термокарманов (опционально) для размещения термометров или термодатчиков, одного или более датчиков уровня (опционально). Резервуар мерника металлического эталонного М установлен на опорном устройстве. Установка мерника металлического эталонного М в вертикальное положение осуществляется с помощью домкратов, размещенных на опорном устройстве, и ампулы уровня, установленной на резервуаре мерника. Мерники металлические эталонные М номинальной вместимостью от 2 до 10 дм3 могут изготавливаться без опорного устройства с плоским дном и без сливного запорного устройства. Мерники металлические эталонные М номинальной вместимостью от 50 дм3 (включительно) и выше могут изготавливаться с колесами, предназначенными для удобного перемещения, на опорном устройстве. Мерники металлические эталонные М, оснащенные горловиной с водосливом на номинальную вместимость, могут быть оборудованы коллектором сбора перелившейся жидкости с датчиком перелива. Мерники металлические эталонные М выпускаются 1-го и 2-го разрядов. Мерники металлические эталонные М имеют несколько вариантов исполнения горловины. Горловины мерников могут быть оснащены устройством для гашения пены (пеногаситель).
Мерники металлические эталонные М имеют несколько модификаций, которые обозначаются и маркируются следующим образом:
|
Х |
- Х |
- Х |
- Х |
- Х |
|
1 |
2 |
3 |
4 |
5 |
- разряд:
- 1-ый разряд - 1р;
- 2-ой разряд - 2р.
2 - номинальная вместимость при температуре плюс 20 °С, дм3. 3 - точность:
- для мерников с пределами допускаемой относительной погрешности при температуре плюс 20 °С равными ±0,02 % - 0,02;
- для мерников с пределами допускаемой относительной погрешности при
температуре плюс 20 °С равными ±0,05 % - 0,05;
- для мерников с пределами допускаемой относительной погрешности при
температуре плюс 20 °С равными ±0,10 % - 0,10.
4 - исполнение горловины:
- горловина прозрачная с отметкой номинальной вместимости, нанесенной непосредственно на стекло, допускается применение защитного кожуха с окнами - 1;
- горловина прозрачная, оснащенная пластиной с отметкой номинальной
вместимости, допускается применение защитного кожуха с окнами - 2;
- горловина прозрачная, оснащенная пластиной со шкалой, на которой нанесены отметки вместимости, допускается применение защитного кожуха с окнами - 3;
- горловина с прозрачными окнами и с отметкой номинальной вместимости, нанесенной непосредственно на стекло - 4;
- горловина с прозрачными окнами, оснащенная пластиной с отметкой номинальной вместимости - 5;
- горловина с прозрачными окнами, оснащенная пластиной со шкалой, на которой нанесены отметки вместимости - 6;
- горловина непрозрачная с уровнемерной прозрачной трубкой, расположенной параллельно оси горловины, и с отметкой номинальной вместимости, нанесенной непосредственно на стекло - 7;
- горловина непрозрачная с уровнемерной прозрачной трубкой, расположенной параллельно оси горловины и оснащенной пластиной с отметкой номинальной вместимости -8;
- горловина непрозрачная с уровнемерной прозрачной трубкой, расположенной параллельно оси горловины и оснащенной пластиной со шкалой, на которой нанесены отметки вместимости - 9;
- горловина с водосливом на номинальную вместимость - 10.
5 - наличие запорного и опорного устройств:
- сливное запорное устройство (кран), опорное устройство - 11;
- сливное запорное устройство (клапан), опорное устройство - 12;
- наливное запорное устройство (кран) и сливное запорное устройство (кран), опорное устройство - 21;
- наливное запорное устройство (клапан) и сливное запорное устройство (клапан), опорное устройство - 22;
- наливное запорное устройство (кран) и сливное запорное устройство (клапан), опорное устройство - 23;
- наливное запорное устройство (клапан) и сливное запорное устройство (кран), опорное устройство - 24;
- запорные и опорное устройства отсутствуют - 00.

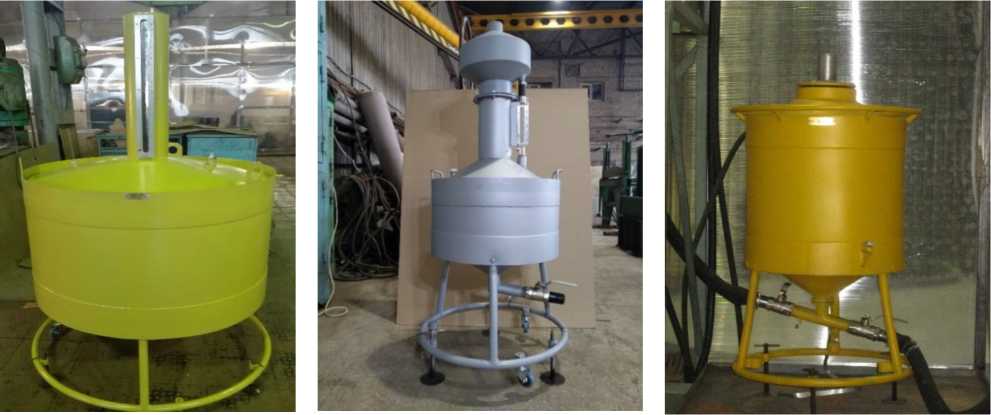

Общий вид мерников металлических эталонных М представлен на рисунках 1 и 2.
Рисунок 1 - Общий вид мерников металлических эталонных М
Рисунок 2 - Общий вид мерников металлических эталонных М

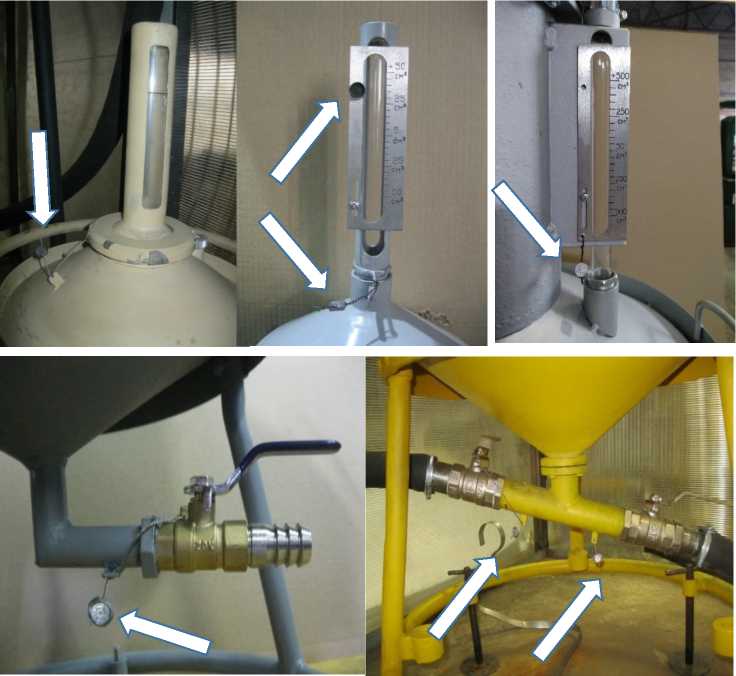

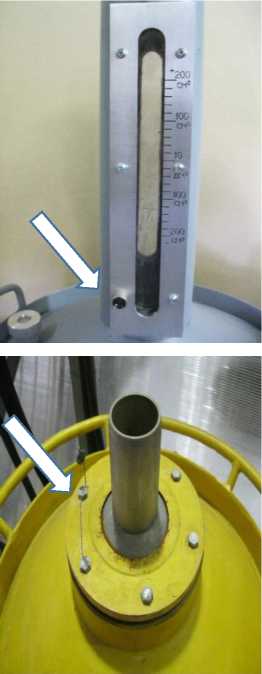

Пломбировка мерников металлических эталонных М осуществляется нанесением знака поверки давлением на мастику, расположенную в пломбировочной чашечке винта (заклепки) крепления пластины, и/или нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные через специальные отверстия с помощью проволоки в сливных и наливных запорных устройствах, а также в местах крепления горловины и пластины. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников металлических эталонных М
Программное обеспечение
отсутствует
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Разряд |
1-ый |
2-ой |
|
Номинальная вместимость при температуре +20 °С*, дм3 |
от 2 до 1000 |
от 2 до 5000 |
|
Пределы допускаемой относительной погрешности при температуре +20 °С*, % |
±0,02 |
±0,05; ±0,10 |
|
* - конкретные значения указаны в паспорте. | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
вода и другие неагрессивные |
|
жидкости по отношению к | |
|
материалам мерников | |
|
Диапазон температуры измеряемой среды, °С | |
|
- для 1 -го разряда |
от +10 до +30 |
|
- для 2 -го разряда |
от -30 до +50 |
|
Габаритные размеры, мм, не более* | |
|
- высота |
2950 |
|
- ширина |
2950 |
|
- длина |
3000 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более* |
1200 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - для 1-го разряда - для 2-го разряда - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +10 до +30 от -30 до +50 от 30 до 80 от 84 до 107 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
10 20000 |
|
Примечание - градуированная часть горловины мерника должна быть не более 2% вместимости вверх и вниз от отметки номинальной вместимости. Вместимости, соответствующие верхней и нижней отметкам шкалы при температуре +20 °С, указаны в паспорте. | |
|
* - конкретные значения габаритных размеров и массы указаны в паспорте. | |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную к резервуару мерника металлического эталонного М, методом гравировки и в верхней части по центру титульного листа паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мерник металлический эталонный |
М |
1 шт. |
|
Паспорт |
— |
1 экз. |
Поверка
осуществляется по ГОСТ 8.400-2013 «ГСИ. Мерники металлические эталонные. Методика поверки».
Основные средства поверки:
- рабочий эталон единицы объема 1-го разряда согласно ГПС (часть 3), утвержденной приказом Росстандарта от 07.02.2018 № 256;
- рабочий эталон 5-го разряда согласно ГПС для средств измерений массы, утвержденной приказом Росстандарта от 29.12.2018 № 2818 (весы с относительной
погрешностью ±0,005 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также давлением на мастику и/или на свинцовые (пластмассовые) пломбы в соответствии с рисунком 3.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.66-001-27841227-2019 Мерники металлические эталонные М. Технические условия
