Осмометры-криоскопы ОСКР-1

Номер в ГРСИ РФ: 79860-20
Категория: Осмометры
Производитель / заявитель: Индивидуальный предприниматель Кирсанов Владимир Иванович (ИП Кирсанов В.И.), г.С.-Петербург
Осмометры-криоскопы ОСКР-1 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Осмометры-криоскопы ОСКР-1 (далее - приборы) предназначены для измерений криоскопическим методом эффективных (осмотических) концентраций и температур замерзания водных растворов.

Скачать

79860-20: Описание типа СИ Скачать 359.8 КБ
79860-20: Методика поверки МП 244-0006-2020 Скачать 963.1 КБ

Информация по Госреестру

Основные данные
Номер по Госреестру 79860-20
Наименование Осмометры-криоскопы
Модель ОСКР-1
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 27.11.2025
Производитель / Заявитель

"ИП Кирсанов Владимир Иванович", г. Санкт-Петербург

РОССИЯ

Назначение

Осмометры-криоскопы ОСКР-1 (далее - приборы) предназначены для измерений криоскопическим методом эффективных (осмотических) концентраций и температур замерзания водных растворов.

Описание

Принцип действия приборов основан на измерении понижения температуры замерзания (кристаллизации) раствора по сравнению с температурой замерзания чистого растворителя (воды).

Метод измерения заключается в том, что исследуемый раствор охлаждается до температуры более низкой, чем истинная температура замерзания, затем тем или иным способом (например, интенсивным перемешиванием) инициируется процесс кристаллизации, сопровождающийся бурным выделением теплоты плавления и скачкообразным повышением температуры пробы до равновесной, характерной для исследуемого раствора и принимаемой за температуру замерзания.

Электронная часть прибора, управляемая от встроенного контроллера, обеспечивает слежение за всеми фазами температурной кривой и вывод информации на дисплей прибора.

Конструктивно прибор выполнен в едином корпусе, включающем измерительную головку с датчиком температуры и вибрационной мешалкой, и основной блок, состоящий из камеры термостата с шахтой для установки пробирки с исследуемым образцом, вентилятора, контроллера, дисплея и клавиатуры. Для подсоединения персонального компьютера на передней панели прибора имеется стандартный 9 -контактный разъем типа D-SUB.

Прибор защищен от несанкционированного изменения программного обеспечения аппаратным методом посредством реализации программы на базе специализированного контроллера. Общий вид прибора ОСКР-1 представлен на рисунке 1.

Программное обеспечение

Осмометр-криоскоп ОСКР-1 имеет встроенное программное обеспечение (ПО). ПО обеспечивает работу прибора в автоматическом режиме, позволяет проводить измерения в режимах осмометра и криоскопа, менять параметры калибровки. ПО ОСКР-1 позволяет взаимодействовать с пользователем в режиме диалога, подразумевающем выдачу на дисплей информации (текстовые сообщения или вопросы) и ввод пользователем ответных данных с клавиатуры.

Защита встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014

При нормировании метрологических характеристик учтено влияние программного обеспечения.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.

Идентификационные данные (признаки)

Значение для ПО

Идентификационное наименование ПО

ОСКР

Номер версии (идентификационный номер) ПО, не ниже

1.0

Цифровой идентификатор ПО

0х9СС3*

Алгоритм вычисления цифрового идентификатора ПО

CRC16

*контрольная сумма приведена для версии ПО 1.1

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений концентрации, ммоль/кг Н2О

от 0 до 2000

Пределы допускаемой основной абсолютной погрешности при измерении концентрации от 0 до 500 вкл. ммоль/кг Н 2О, ммоль/кг Н2О

±2

Пределы допускаемой основной абсолютной погрешности при измерении концентрации свыше 500 до 2000 ммоль/кг Н2О, ммоль/кг Н2О

±10

Диапазон измерений температур замерзания, °С

от 0,000 до -3,720

Пределы допускаемой основной абсолютной погрешности при измерении температуры замерзания от 0,000 °С до минус 0,930 °С, °С

±0,004

Пределы допускаемой основной абсолютной погрешности при измерении температуры замерзания от 0,930 °С до минус 3,720 °С, °С

±0,020

Пределы допускаемых значений дополнительных абсолютных погрешностей прибора от изменения температуры окружающего воздуха на каждые 10 °С соответствуют удвоенным значениям пределов допускаемых значений основных абсолютных погрешностей.

Нормальные условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность при температуре 25 °С, %

-    диапазон атмосферного давления, кПа

от +15 до +25 от 30 до 80 от 84 до 106

Таблица 3- Основные технические характеристики

Наименование характеристики

Значение

Масса, кг, не более

4

Габаритные размеры, при рабочем положении измерительной головки, мм, не более

200x260x250

Емкость шахты термостата, пробирок

1

Потребляемая мощность от сети, ВА, не более

70

Питание от сети переменного тока частотой, Гц

50/60

Напряжение от сети переменного тока, В

(220+22)

Средний срок службы, лет

5

Средняя наработка на отказ, ч

7000

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность при температуре 25 °С, %

-    диапазон атмосферного давления, кПа

от +10 до +35 от 30 до 80 от 84 до 106,7

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной печати и на фирменную планку, установленную на корпусе прибора.

Комплектность

Таблица 4 - Комплектность прибора

Наименование

Обозначение

Количество

Осмометр - криоскоп ОСКР - 1

1 шт.

Комплект запасных частей, инструмента и принадлежностей согласно ведомости ЗИП КЕРП.411711.001 ЗИ

1 шт.

Руководство по эксплуатации, Паспорт;

Ведомость ЗИП

КЕРП.411711.001 РЭ КЕРП.411711.001 ПС КЕРП.411711.001 ЗИ

1 экз. 1 экз. 1 экз.

Методика поверки

МП 244-0006-2020

1 экз.

Поверка

осуществляется по документу МП 244-0006-2020 «ГСИ. Осмометры-криоскопы ОСКР-1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «15» июля 2020 г. Основные средства поверки: водные растворы хлорида натрия, приготовленные в соответствии с ГСССД 154-91.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

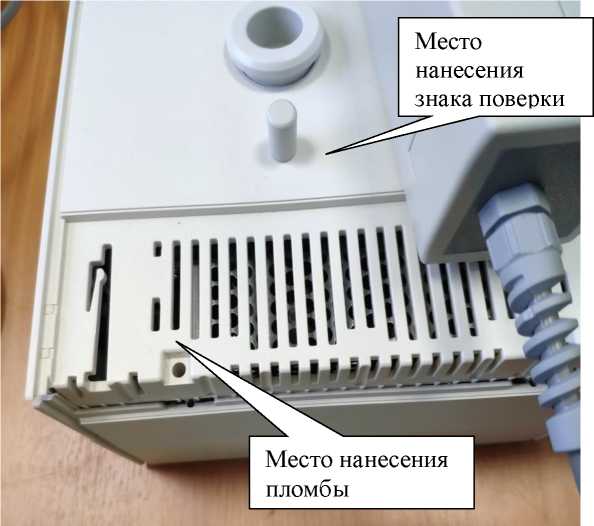

Знак поверки наносится на свидетельство о поверке или на прибор, как указано на рисунке 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

Технические условия КЕРП.411711.001ТУ «Осмометр-криоскоп ОСКР-1»
