Мерники металлические технические 1 -го класса М1кл предназначены для измерений объема жидкости.

Информация по Госреестру

Основные данные
Номер по Госреестру 79861-20
Наименование Мерники металлические технические 1-го класса
Модель М1кл
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 27.11.2025
Производитель / Заявитель

Общество с ограниченной ответственностью "Производственно-внедренческая компания "ИнженерЪ" (ООО "ПВК "ИнженерЪ"), Республика Татарстан, г. Казань; Общество с ограниченной ответственностью "Казанский опытный завод "ЭТАЛОН" (ООО "КОЗ "ЭТАЛОН"), Республика Татарстан, г. Казань

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 30
Найдено поверителей 5
Успешных поверок (СИ пригодно) 30 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

79861-20: Описание типа СИ Скачать 578.4 КБ

Описание типа

Назначение

Мерники металлические технические 1-го класса М1кл предназначены для измерений объема жидкости.

Описание

Принцип работы мерников металлических технических 1-го класса М1кл основан на объемном методе. При измерении объема жидкости измеряемую среду подают в предварительно смоченный мерник металлический технический 1 -го класса М1кл через горловину или заполняют мерник металлический технический 1-го класса М1кл измеряемой средой через наливной патрубок. После проведения измерений измеряемую среду сливают через горловину или сливное запорное устройство сплошной струей.

Мерники металлические технические 1-го класса М1кл состоят из резервуара, горловины (опционально), ампулы уровня (отвеса), сливного запорного устройства (крана или клапана с ручным или дистанционным приводом), одного или более термокарманов (опционально) для размещения термометров (термодатчиков) или термометром (опционально), расположенным внутри мерника напротив смотрового окна, опорного устройства, а стационарные мерники металлические технические 1-го класса М1кл дополнительно снабжены наливным патрубком с приемной трубой для заполнения измеряемой средой, переливного патрубка и запорными устройствами (кранами), предназначенными для отбора проб или доведения уровня жидкости до требуемого. Для контроля за уровнем жидкости мерники металлические технические 1 -го класса М1кл снабжены шкалой на горловине мерника, либо выносными трубками уровнемерными со шкалой, либо прозрачными окнами со шкалами на резервуаре мерника. Резервуар мерника металлического технического 1-го класса М1кл установлен на опорном устройстве. Установка мерника металлического технического 1го класса М1кл в вертикальное положение осуществляется с помощью домкратов (при наличии), размещенных на опорном устройстве, и ампулы уровня (отвеса), установленной на мернике. Мерники металлические технические 1-го класса М1кл объемом не более 20 дм1 2 3 (включительно) могут изготавливать с плоским дном без опорного устройства и без сливного запорного устройства.

Мерники металлические технические 1-го класса М1кл имеют несколько модификаций, которые обозначаются и маркируются следующим образом:

Х

- Х

- Х

1

2

3

- вертикальный цилиндр с коническим дном и уровнемерными прозрачными трубками, расположенными параллельно оси цилиндра, оснащенными пластинами со шкалами, на которых нанесены отметки вместим - 2;

- три вертикальных цилиндра разного диаметра, соединенные между собой коническими переходами, с коническим дном и окнами, оснащенными пластинами со шкалами, на которых нанесены отметки вместимости - 3;

- горизонтальный усеченный конус с коническими или эллиптическими передней и задней крышками, оснащенный вертикальной горловиной, горловина может оснащаться переливным устройством - 4;

- цилиндр с коническими или эллиптическими передней и задней крышками, расположенный под углом к горизонту, оснащенный вертикальной горловиной, горловина может оснащаться переливным устройством - 5;

- вертикальный цилиндр с вертикальной горловиной без опорного и сливного запорного устройств - 6;

- вертикальный цилиндр с коническим дном и вертикальной горловиной с опорным и сливным запорным устройствами - 7.

3 - исполнение горловины:

- горловина отсутствует - 0;

- горловина с прозрачными окнами и с отметкой номинальной вместимости, нанесенной непосредственно на стекло - 1;

- горловина с прозрачными окнами, оснащенная пластиной с отметкой номинальной вместимости - 2;

- горловина с прозрачными окнами, оснащенная пластиной со шкалой, на которой нанесены отметки вместимости - 3;

- горловина непрозрачная с уровнемерной прозрачной трубкой, расположенной параллельно оси горловины, и с отметкой номинальной вместимости, нанесенной непосредственно на стекло - 4;

- горловина непрозрачная с уровнемерной прозрачной трубкой, расположенной параллельно оси горловины и оснащенной пластиной с отметкой номинальной вместимости -5;

- горловина непрозрачная с уровнемерной прозрачной трубкой, расположенной параллельно оси горловины и оснащенной пластиной со шкалой, на которой нанесены отметки вместимости - 6;

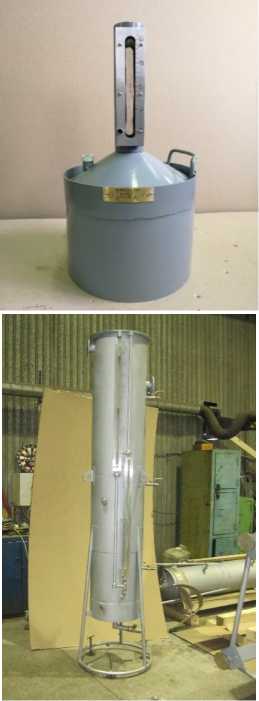

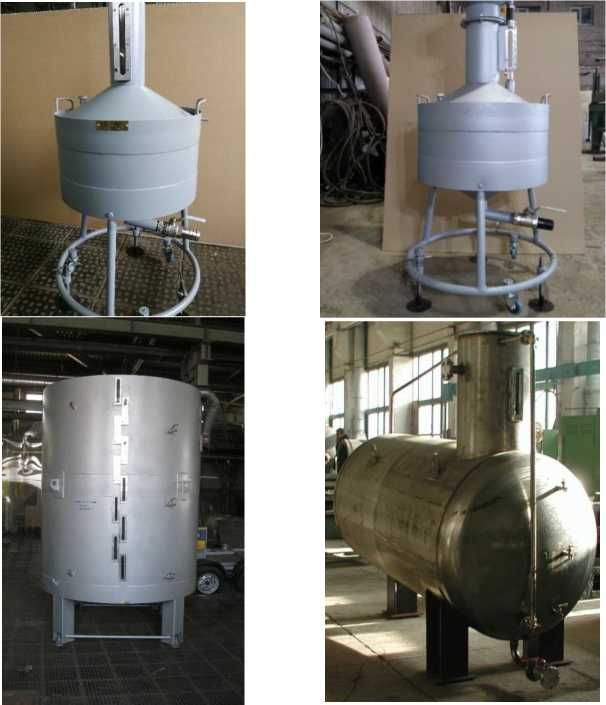

Общий вид мерников металлических технических 1-го класса М1кл представлен на рисунке 1.

Рисунок 1 - Общий вид мерников металлических технических 1 -го класса М1кл

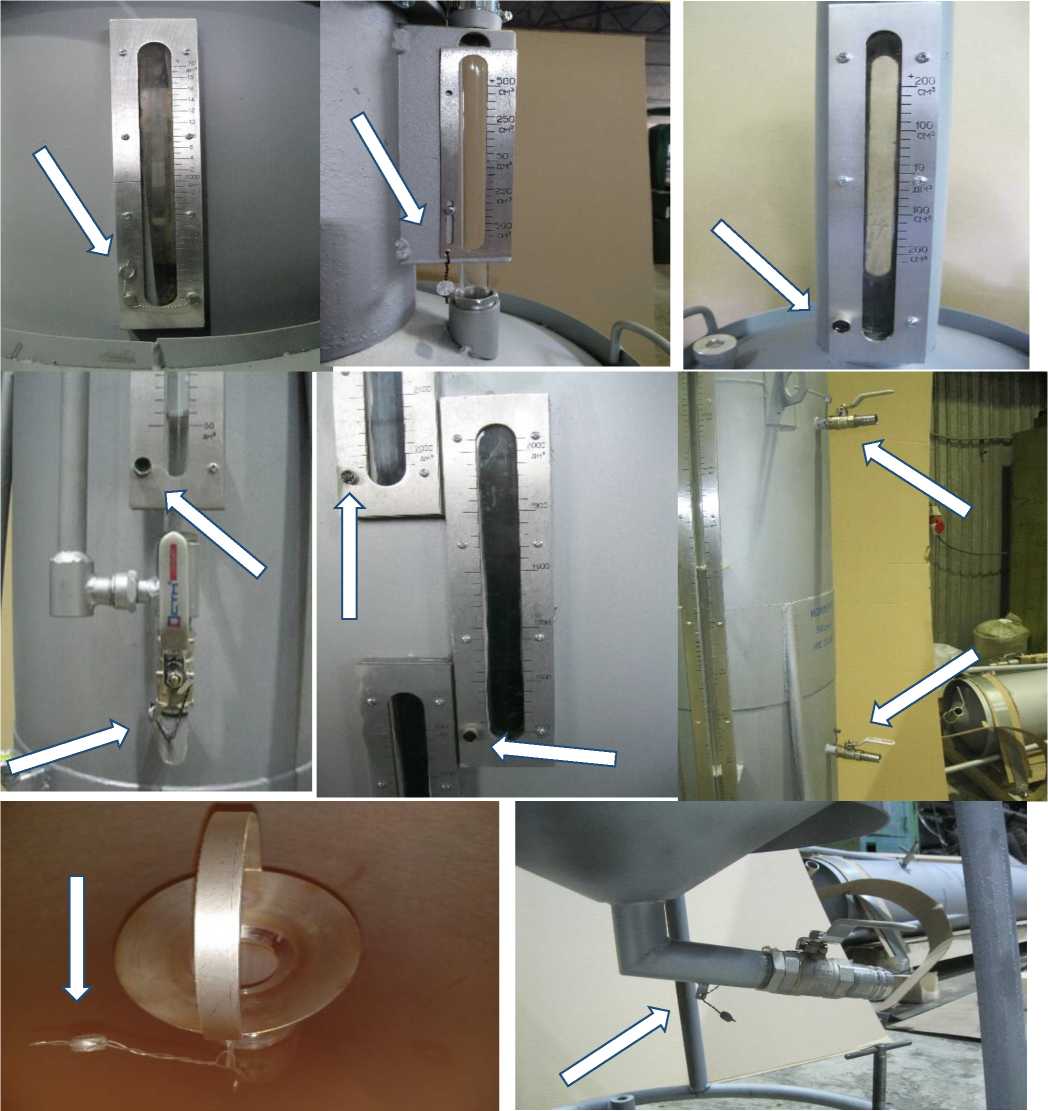

Пломбировка мерников металлических технических 1-го класса М1кл осуществляется нанесением знака поверки давлением на мастику, расположенную в пломбировочной чашке винта (заклепки) крепления пластины, и/или нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные через специальные отверстия с помощью проволоки. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки мерников металлических технических 1 -го класса М1кл представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников металлических технических 1-го класса М1кл

Программное обеспечение отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость при температуре +20 °С*, дм3

от 5 до 10000

Пределы  допускаемой  относительной  погрешности  при

температуре +20 °С, %

±0,2

* - конкретные значения номинальной вместимости указаны в паспорте

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

вода и другие неагрессивные жидкости по отношению к материалам мерников

Диапазон температуры измеряемой среды, °С

от -30 до +50

Габаритные размеры, мм, не более*

- высота

- ширина

- длина

3550

2400

4000

Масса, кг, не более*

3000

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность окружающего воздуха, %

- атмосферное давление, кПа

от -30 до +50 от 30 до 80 от 84 до 107

Средний срок службы, лет

10

Средняя наработка на отказ, ч

40000

Примечание - вместимости, соответствующие отметкам шкалы градуированной части горловины при температуре +20 °С должна быть не более 2 %, указаны в паспорте.

* - конкретные значения габаритных размеров и массы мерников указаны в паспорте.

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на резервуаре мерника металлического технического 1-го класса М1кл, методом гравировки и в верхней части по центру титульного листа паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Мерник металлический технический 1 -го класса

М1кл

1 шт.

Паспорт

1 экз.

Поверка

осуществляется по ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».

Основные средства поверки:

- рабочий эталон единицы объема 1-го разряда согласно ГПС (часть 3), утвержденной приказом Росстандарта от 07.02.2018 № 256.

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, а также давлением на мастику и/или на свинцовые (пластмассовые) пломбы в соответствии с рисунком 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018  № 256 Об утверждении Государственной

поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 26.51.66-002-27841227-2019 Мерники металлические технические 1 -го класса М1кл. Технические условия
