Приборы цифровые многофункциональные Sfere720
| Номер в ГРСИ РФ: | 79874-20 |
|---|---|
| Производитель / заявитель: | Jiangsu Sfere Electric CO.,LTD, КНР |
Приборы цифровые многофункциональные Sfere720 (далее - приборы) предназначены для измерений напряжения и силы переменного тока, активной, реактивной, полной электрической мощности, активной и реактивной электрической энергии, частоты переменного тока, коэффициента мощности энергии в трехфазных трехпроводных, трехфазных четырехпроводных электрических сетях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79874-20 |
| Наименование | Приборы цифровые многофункциональные |
| Модель | Sfere720 |
| Страна-производитель | КИТАЙ |
| Срок свидетельства (Или заводской номер) | 27.11.2025 |
Производитель / Заявитель
Jiangsu Sfere Electric CO.,LTD, КНР
КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 268 |
| Найдено поверителей | 6 |
| Успешных поверок (СИ пригодно) | 268 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 12.05.2024 |
Поверители
Скачать
| 79874-20: Описание типа СИ | Скачать | 1 MБ | |
| 79874-20: Методика поверки ИЦРМ-МП-128-20 | Скачать | 11.4 MБ |
Описание типа
Назначение
Приборы цифровые многофункциональные Sfere720 (далее - приборы) предназначены для измерений напряжения и силы переменного тока, активной, реактивной, полной электрической мощности, активной и реактивной электрической энергии, частоты переменного тока, коэффициента мощности энергии в трехфазных трехпроводных, трехфазных четырехпроводных электрических сетях.
Описание
Принцип действия приборов основан на преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на жидкокристаллическом дисплее (далее - ЖК-дисплей).
Конструктивно приборы выполнены в пластмассовом корпусе щитового крепления. На задней панели расположены вводы питания прибора, измерительные входы, а также выводы интерфейсов RS-485, RS-232 (протокол Modbus RTU), дискретные входы, релейные и импульсные выходы. Перечисленные входы и выходы гальванически разделены. Четыре кнопки на лицевой панели позволяют просматривать на ЖК-дисплее измеряемые величины и настраивать прибор.
Основные узлы приборов: входные первичные преобразователи тока и напряжения, АЦП, микропроцессор, дисплей.
Приборы выпускаются в следующих модификациях: Sfere720A, Sfere720B, Sfere720C, Sfere720D, Sfere720E, Sfere720, отличающихся метрологическими и техническими
характеристиками, а также типом ЖК-дисплея (LCD - для Sfere720A, Sfere720B, Sfere720C, Sfere720D, LED - Sfere720E, TFT - для Sfere720). Модификация Sfere720D имеет аналоговые выходы напряжения и силы постоянного тока.
Опционально с модификациями Sfere720, Sfere720C поставляются модули расширения: FM1 (2-канальный дискретный вход переменного тока), FM2 (4-канальный дискретный вход), FM3 (2-канальный релейный выход), FM4 (2-канальный аналоговый вход), FM5 (2-канальный вход температуры), FM6 (2-канальный аналоговый выход), FM7 (Связь сети Ethernet), FM8 (Profibus-DP V0), FM11 (RS-485, Modbus RTU).
Приборы могут работать с внешними трансформаторами напряжения и тока. Требуемые коэффициенты трансформации устанавливаются пользователем программно.

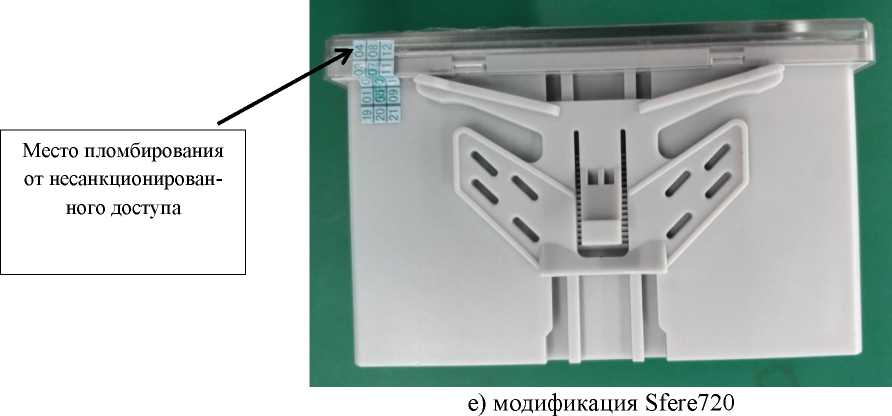

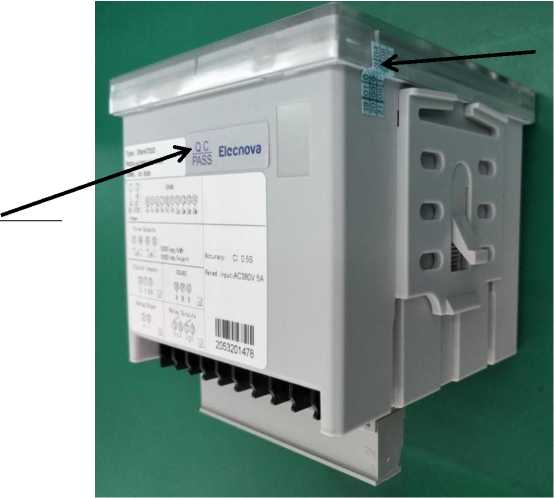

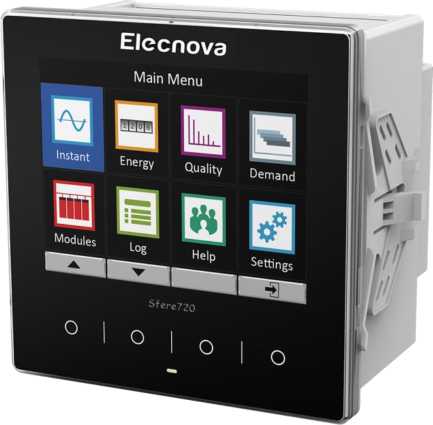

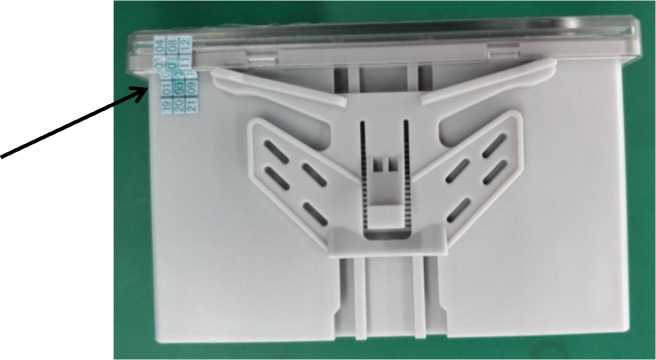

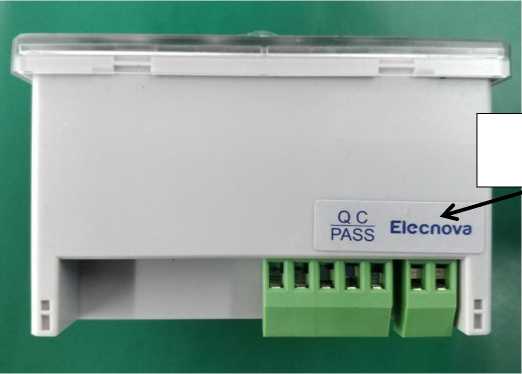

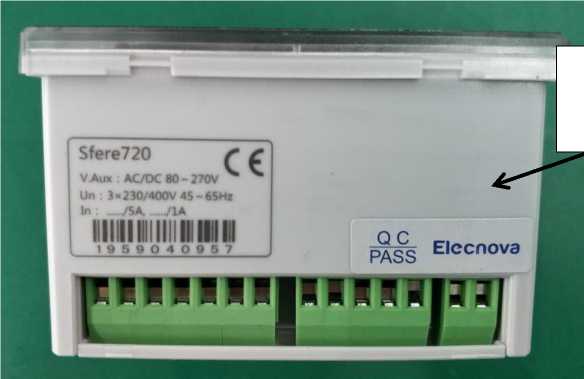

Общий вид приборов с указанием места пломбирования от несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.
Место нанесения
знака поверки

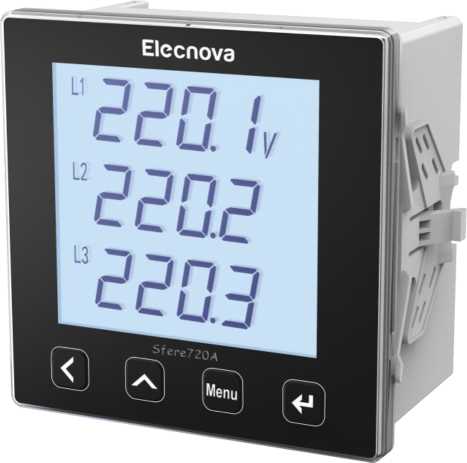

а) модификация Sfere720A
Место пломбирования от несанкционированного доступа
Место нанесения знака поверки
E|ecnova

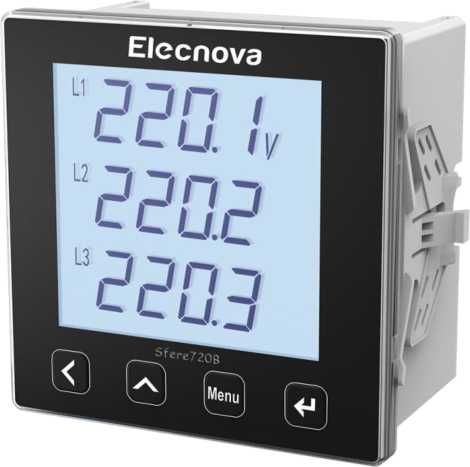

б) модификация Sfere720B
Место пломбирования от несанкционированного доступа
Место нанесения
знака поверки
Место пломбирования от несанкционированного доступа

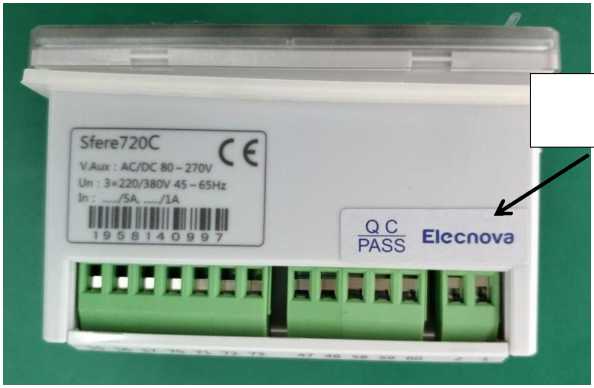

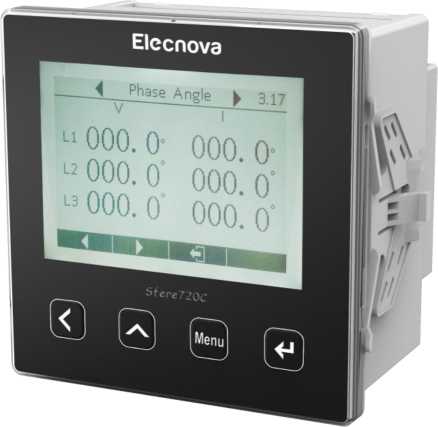

в) модификация Sfere720C
Место пломбирования от несанкционированного доступа
Место нанесения знака поверки

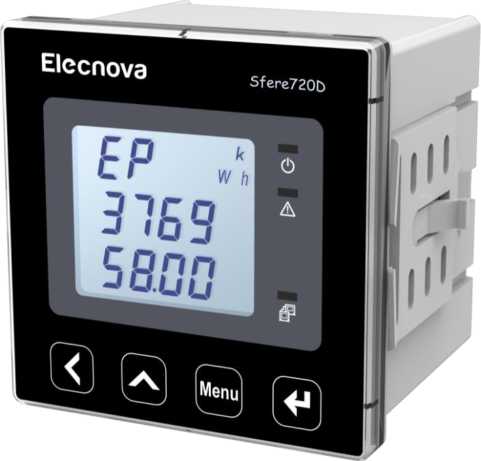

г) модификация Sfere720D
Место пломбирования от несанкционированного доступа
Место нанесения знака поверки

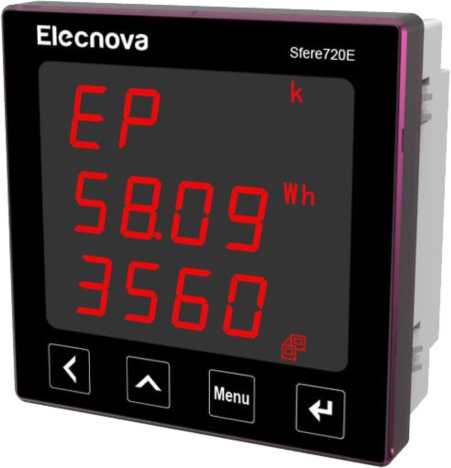

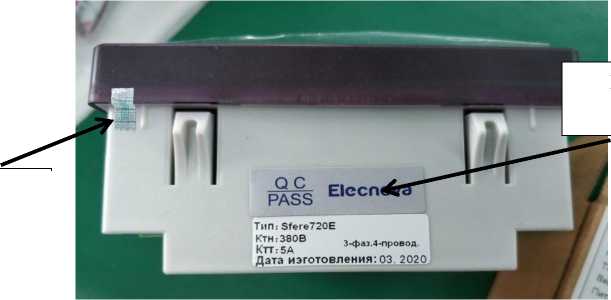

д) модификация Sfere720E
Место нанесения
знака поверки
Рисунок 1 - Общий вид приборов с указанием места пломбирования от несанкцио-
нированного доступа и места нанесения знака поверки
Приборы цифровые многофункциональные Sfere720 производятся под торговой маркой Elecnova.
Программное обеспечение
Приборы имеют встроенное программное обеспечение (далее - ПО). Программное обеспечение приборов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО приборов
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО: | |
|
- для модификации Sfere720 |
Sfere720* |
|
- для модификации Sfere720A |
S72A |
|
- для модификации Sfere720B |
S72A |
|
- для модификации Sfere720C |
Sfere720* |
|
- для модификации Sfere720D |
E96Y |
|
- для модификации Sfere720E |
NMC2 |
|
Номер версии (идентификационный номер ПО), не ниже: | |
|
- для модификации Sfere720 |
1021 |
|
- для модификации Sfere720A |
1003 |
|
- для модификации Sfere720B |
1003 |
|
- для модификации Sfere720C |
1021 |
|
- для модификации Sfere720D |
1011 |
|
- для модификации Sfere720E |
2020 |
|
Цифровой идентификатор ПО: | |
|
- для модификации Sfere720 |
E7600B23 |
|
- для модификации Sfere720A |
57725A88 |
|
- для модификации Sfere720B |
57725A88 |
|
- для модификации Sfere720C |
E7600B23 |
|
- для модификации Sfere720D |
9DD53575 |
|
- для модификации Sfere720E |
6DE7AAEE |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 FCS32 |
|
* Различают Sfere720A и Sfere720B, устанавливая параметры | |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики приборов приведены в таблицах 2 - 20.
Таблица 2 - Метрологические характеристики приборов
|
Наименование характеристики |
Значение для модификации | |||||
|
Sfere720A |
Sfere720B |
Sfere720C |
Sfere720 |
Sfere720D |
Sfere720E | |
|
Номинальное значение среднеквадратического значения фазного/линейного напряжения переменного тока Uном.ф/ Uном.л, В |
57,7/100; 220/380 | |||||
|
Номинальное значение среднеквадратического значения силы переменного тока Iном, А |
1; 5 | |||||
|
Номинальное значение частоты переменного тока fюм, Гц |
50 | |||||
|
Номинальное значение коэффициента мощности cosy |
1 | |||||
|
Диапазон измерений среднеквадратического значения фазного/линейного напряжения переменного тока при частоте 50 Гц Uф, В |
от 0,2• Uном.ф /Uном.л до 1Д Uном.ф /Uном.л | |||||
|
Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерений среднеквадратического значения фазного/линейного напряжения переменного тока при частоте 50 Гц, % |
±0,2 | |||||
|
Диапазон измерений среднеквадратического значения силы переменного тока при частоте 50 Гц I, А |
от 0,005 • Iном до 1,2-1ном | |||||
|
Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерений среднеквадратического значения силы переменного тока при частоте 50 Гц, % |
±0,2 | |||||
|
Диапазоны измерений электрической мощности (фазной и суммарной по трем фазам): - активной P, Вт - реактивной Q, вар - полной S, ВА |
0,2 • Uном < U < 1,2- Uном 0,005 • Iном < I < 1,2* Iном -1 < cosio < 1 0,2 • Uном < U < 1,2- Uном 0,005 • Iном < I < 1,2'Iном -1 < sinp < 1 0,2 • Uном < U < 1,2- Uном 0,005 • Iном < I < 1,2*Iном | |||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение для модификации | |||||
|
Sfere720A |
Sfere720B |
Sfere720C |
Sfere720 |
Sfere720D |
Sfere720E | |
|
Пределы допускаемой приведенной (к номинальному значению) погрешности измерений активной, реактивной, полной электрической мощности (фазной и суммарной по трем фазам), % |
±0,3 |
±0,15 |
±0,3 | |||
|
Диапазоны измерений активной электрической энергии |
представлены в таблицах 3 - 4 |
представлены в таблицах 5 - 6 |
представлены в таблицах 3 - 4 | |||
|
Пределы допускаемой основной1) относительной погрешности измерений активной электрической энергии, % |
представлены в таблицах 3 - 4 |
представлены в таблицах 5 - 6 |
представлены в таблицах 3 - 4 | |||
|
Диапазоны измерений реактивной электрической энергии |
представлены в таблицах 7 - 8 | |||||
|
Пределы допускаемой основной2) относительной погрешности измерений реактивной электрической энергии, % |
представлены в таблицах 7 - 8 | |||||
|
Постоянная счетчика, имп./(кВт-ч) [имп./(квар-ч)] - для модификаций с Iном = 5 А; Uном.ф = 220 В - для модификаций с Iном = 5 А; Uаом.ф = 57,7 В - для модификаций с Iном = 1 А; Uном.ф =57,7 В |
5000 20000 80000 | |||||
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 | |||||
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,01 | |||||
|
Диапазон измерений коэффициента мощности cosy (фазного и суммарного по трем фазам) |
от -1 до +1 | |||||
|
Пределы допускаемой приведенной (к номинальному значению) погрешности измерений коэффициента мощности cos9 (фазного и суммарного по трем фазам), % |
±0,5 | |||||
|
Пределы допускаемой дополнительной приведенной (к номинальному значению) погрешности измерений среднеквадратического значения фазного/линейного напряжения переменного тока и среднеквадратического значения силы переменного тока при частоте 50 Гц, вызванной отклонением температуры от нормальных условий измерений, в диапазоне рабочих температур, на каждые 10 °С, % |
±0,2 |
±0,1 |
±0,2 | |||
Продолжение таблицы 2
|
Наименование характеристики |
Значение для модификации | |||||
|
Sfere720A |
Sfere720B |
Sfere720C |
Sfere720 |
Sfere720D |
Sfere720E | |
|
Пределы допускаемой дополнительной приведенной (к номинальному значению) погрешности измерений среднеквадратического значения фазного/линейного напряжения переменного тока и среднеквадратического значения силы переменного тока при частоте 50 Гц при повышенной влажности 95 % при температуре +35 °С, % |
±0,5 |
±0,2 |
±0,5 | |||
|
Диапазон преобразований аналоговых входных сигналов силы постоянного тока3), мА |
- |
- |
от 4 до 20 |
от 4 до 20 |
- |
- |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона преобразований) погрешности преобразований аналоговых входных сигналов силы постоянного тока, % |
- |
- |
±0,5 |
±0,5 |
- |
- |
|
Пределы допускаемой дополнительной приведенной (к верхнему пределу диапазона преобразований) погрешности преобразований аналоговых входных сигналов силы постоянного тока, вызванной отклонением температуры от нормальных условий измерений, в диапазоне рабочих температур, на каждые 10 °С, % |
- |
- |
±0,2 |
±0,2 |
- |
- |
|
Диапазон преобразований входных сигналов температуры от термопреобразователей сопротивления Pt100 по ГОСТ 66514), °С |
- |
- |
от -200 до +600 |
от -200 до +600 |
- |
- |
|
Пределы допускаемой абсолютной погрешности преобразований входных сигналов температуры от термопреобразователей сопротивления Pt100 по ГОСТ 6651, °С |
- |
- |
±1 |
±1 |
- |
- |
|
Диапазоны преобразований аналоговых выходных сигналов: - силы постоянного тока, мА - напряжения постоянного тока, В |
- |
- |
от 0 до 205); от 4 до 205) 6) |
от 0 до 205); от 4 до 205) 6) |
от 0 до 20; от 4 до 206); от 0 до 5; от -5 до +5; от 0 до 5; от 1 до 5; от 0 до 10; от 2 до 10; |
- |
Продолжение таблицы 2
|
Наименование характеристики |
Значение для модификации | |||||
|
Sfere720A |
Sfere720B |
Sfere720C |
Sfere720 |
Sfere720D |
Sfere720E | |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона преобразований) погрешности преобразований аналоговых выходных сигналов напряжения и силы постоянного тока, % |
- |
- |
±0,5 |
±0,5 |
±0,5 |
- |
|
Пределы допускаемой дополнительной приведенной (к верхнему пределу диапазона преобразований) погрешности преобразований аналоговых выходных сигналов напряжения и силы постоянного тока, вызванной отклонением температуры от нормальных условий измерений, в диапазоне рабочих температур, на каждые 10 °С, % |
- |
- |
±0,2 |
±0,2 |
±0,2 |
- |
1) Пределы допускаемых дополнительных погрешностей при измерении активной электрической энергии представлены в таблицах 9 - 16;
2) Пределы допускаемых дополнительных погрешностей при измерении реактивной электрической энергии представлены в таблицах 17 - 19;
3) при комплектации модулем расширения FM4;
4) при комплектации модулем расширения FM5;
5) при комплектации модулем расширения FM6;
6) Выход от 4 до 20 мА может быть использован для преобразования параметров, принимающих как положительные, так и отрицательные значения (4-12-20 мА).
Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии (для модификаций Sfere720A, Sfere720B, Sfere720D, Sfere720E) при сим-
метричной трехфазной нагрузке
|
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент мощности |
Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, % |
|
0,01-1ном < I < 0,05*Iном |
U}ном |
1,00 |
±0,5 |
|
0,05’Iном < I < 1,2'Iном |
±0,3 | ||
|
0,02*Iном < I < 0,10*Iном |
0,50 (при индуктивной нагрузке) |
±0,5 | |
|
0,80 (при емкостной нагрузке) | |||
|
0,10-1ном < I < 1,2'Iном |
0,50 (при индуктивной нагрузке) |
±0,4 | |
|
0,80 (при емкостной нагрузке) |
Таблица 4 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии (для модификаций Sfere720A, Sfere720B, Sfere720D, Sfere720E) при одно
фазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения
|
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент мощности |
Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, % |
|
0,05*1ном < I < 1,2'Iном |
Uном |
1,00 |
±0,4 |
|
0,10-1ном < I < 1,2'Iном |
0,50 (при индуктивной нагрузке) |
±0,5 |
Таблица 5 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии (для модификаций Sfere720C, Sfere720) при симметричной трехфазной нагрузке
|
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент мощности |
Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, % |
|
0,01-1ном < I < 0,05*Iном |
Uном |
1 |
±0,3 |
|
0,05*1ном < I < 1,2'Iном |
±0,15 | ||
|
0,02*Iном < I < 0,10-1ном |
0,50 (при индуктивной нагрузке) |
±0,3 | |
|
0,80 (при емкостной нагрузке) | |||
|
0,10-1ном < I < 1,2'Iном |
0,50 (при индуктивной нагрузке) |
±0,2 | |
|
0,80 (при емкостной нагрузке) |
Таблица 6 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии (для модификаций Sfere720C, Sfere720) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения
|
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент мощности |
Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, % |
|
0,05’Iном < I < 1,2'Iном |
Uном |
1,00 |
±0,2 |
|
0, 1 0’Iном < I < 1,2 • Iном |
0,50 (при индуктивной нагрузке) |
±0,3 |
Таблица 7 - Пределы допускаемой основной относительной погрешности измерений реактивной
электрической энергии при симметричной трехфазной нагрузке
|
Значение силы переменного тока Ii, А |
Значение напряжения переменного тока, В |
Коэффициент мощности (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии, % |
|
0,02*1ном < I < 0,05*Iном |
U}ном |
1,00 |
±0,6 |
|
0,05’Iном < I < 1,2'Iном |
±0,5 | ||
|
0,05’Iном < I < 0,10'Iном |
0,50 |
±0,6 | |
|
0, 1 0’Iном < I < 1,2 • Iном |
±0,5 | ||
|
0,10-1ном < I < 1,2'Iном |
0,25 |
±0,6 |
Таблица 8 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии при однофазной нагрузке и симметрии многофазных напряжений, прило-
женных к цепям напряжения
|
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент мощности |
Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии, % |
|
0,05*1ном < I < 1,2'Iном |
Uном |
1,00 |
±0,6 |
|
0,10-1ном < I < 1,2'Iном |
0,50 (при индуктивной нагрузке) |
±0,5 |
Таблица 9 - Средний температурный коэффициент при измерении активной электрической энергии при отклонении температуры окружающей среды от нормальных условий измерений, при
симметричной нагрузке
|
Значение силы переменного тока, А |
Коэффициент мощности cosp |
Средний температурный коэффициент при измерении активной электрической энергии при отклонении температуры окружающей среды от нормальных условий измерений, %/°С, для модификаций | |
|
Sfere720C, Sfere720 |
Sfere720A, Sfere720B, Sfere720D, Sfere720E | ||
|
0,05-1ном < I < 1,2'Iном |
1,0 |
±0,01 |
±0,03 |
|
0,10-1ном < I < 1,2'Iном |
0,5 (при индуктивной нагрузке) |
±0,02 |
±0,05 |
Таблица 10 - Пределы допускаемой дополнительной относительной погрешности измерений ак-
тивной электрической энергии при отклонении напряжения от номинального значения в пределах ±10 %
|
Значение силы переменного тока, А |
Коэффициент мощности cosp |
Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, %, для модификаций | |
|
Sfere720C, Sfere720 |
Sfere720A, Sfere720B, Sfere720D, Sfere720E | ||
|
0,05'Iном < I < 1,2'Iном |
1,0 |
±0,01 |
±0,02 |
|
0,10-1ном < I < 1,2'Iном |
0,5 (при индуктивной нагрузке) |
±0,02 |
±0,04 |
Таблица 11 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при отклонении частоты сети от номинального значения в пределах ±2 % при номинальном напряжении
|
Значение силы переменного тока, А |
Коэффициент мощности cosy |
Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, %, для модификаций | |
|
Sfere720C, Sfere720 |
Sfere720A, Sfere720B, Sfere720D, Sfere720E | ||
|
0,05-1ном < I < 1,2-1ном |
1,0 |
±0,01 |
±0,02 |
|
0,10-1ном < I < 1,2*Iном |
0,5 (при индуктивной нагрузке) |
±0,01 |
±0,02 |
Таблица 12 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при обратном порядке следования фаз при номинальном напряжении
|
Значение силы переменного тока, А |
Коэффициент мощности cosy |
Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, %, для модификаций | |
|
Sfere720C, Sfere720 |
Sfere720A, Sfere720B, Sfere720D, Sfere720E | ||
|
0, 1 • Iном |
1,0 |
±0,05 |
±0,1 |
Таблица 13 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной несимметрией напряжения, при номинальном напряжении
|
Значение силы переменного тока, А |
Коэффициент мощности cosy |
Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, %, для модификаций | |
|
Sfere720C, Sfere720 |
Sfere720A, Sfere720B, Sfere720D, Sfere720E | ||
|
Iном |
1,0 |
±0,5 |
±1,0 |
Таблица 14 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при отклонении напряжения электропитания от номинального значения в пределах ±15 %
|
Значение силы переменного тока, А |
Коэффициент мощности cosy |
Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, %, для модификаций | |
|
Sfere720C, Sfere720 |
Sfere720A, Sfere720B, Sfere720D, Sfere720E | ||
|
0,01-1ном |
1,0 |
±0,05 |
±0,1 |
Таблица 15 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной гармониками в цепях напряжения и тока, при номинальном напряжении________________________________________________________________
|
Значение силы переменного тока, А |
Коэффициент мощности cosy |
Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, %, для модификаций | |
|
Sfere720C, Sfere720 |
Sfere720A, Sfere720B, Sfere720D, Sfere720E | ||
|
OSJ * v,J м макс |
1,0 |
±0,4 |
±0,5 |
* I 12I
^макс 1,-^ ^ном
Таблица 16 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной субгармониками в цепях переменного тока, при номинальном напряжении
|
Значение силы переменного тока, А |
Коэффициент мощности cosp |
Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, %, для модификаций | |
|
Sfere720C, Sfere720 |
Sfere720A, Sfere720B, Sfere720D, Sfere720E | ||
|
0,5 • Iном |
1,0 |
±0,6 |
±1,5 |
Таблица 17 - Средний температурный коэффициент при измерении реактивной электрической энергии при отклонении температуры окружающей среды от нормальных условий измерений, при симметричной нагрузке
|
Значение силы переменного тока, А |
Коэффициент sinp (при индуктивной или емкостной нагрузке) |
Средний температурный коэффициент при измерении реактивной электрической энергии при отклонении температуры окружающей среды от нормальных условий измерений, %/°С |
|
0,05- Iном < I < 1,2* Iном |
1,0 |
±0,10 |
|
0,10-Iном < I < 1,2*Iном |
0,5 |
±0,15 |
Таблица 18 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии при отклонении напряжения от номинального значения в пределах ±10 %
|
Значение силы переменного тока, А |
Коэффициент sinp (при индуктивной или емкостной нагрузке) |
Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, % |
|
0,02- Iном < I < 1,2- Iном |
1,0 |
±1,0 |
|
0,05 • Iном < I < 1,2 • Iном |
0,5 |
±1,5 |
Таблица 19 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии при отклонении частоты сети от номинального значения в пределах ±2 % при номинальном напряжении
|
Значение силы переменного тока, А |
Коэффициент sinp (при индуктивной или емкостной нагрузке) |
Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, % |
|
0,02-Iном < I < 1,2-Iном |
1,0 |
±2,5 |
|
0,05-Iном < I < 1,2-Iном |
0,5 |
±2,5 |
Таблица 20 - Основные технические характеристики приборов
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры (длина^ширинахвысота), мм, не более: | |
|
- модификаций Sfere720A, Sfere720B |
96x96x58 |
|
- модификаций Sfere720C, Sfere720 |
96x96x60,3 |
|
- модификации Sfere720D |
96x96x111,5 |
|
- модификации Sfere720E |
96x96x41,5 |
|
- модулей расширения FM1, FM2, FM3, FM4, FM5, FM6, FM11 |
41x20x69,4 |
|
- модулей расширения FM7, FM8 |
41x20x63,3 |
|
Масса, кг, не более: | |
|
- модификации Sfere720 |
0,44 |
|
- модификации Sfere720A |
0,40 |
|
- модификации Sfere720B |
0,41 |
|
- модификации Sfere720C |
0,44 |
|
- модификации Sfere720D |
0,44 |
|
- модификации Sfere720E |
0,24 |
|
- модулей расширения |
0,055 |
Продолжение таблицы 20
|
Наименование характеристики |
Значение характеристики |
|
Параметры питания постоянного тока: - напряжение постоянного тока, В |
от 80 до 270 |
|
Параметры питания переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц |
от 80 до 270 от 45 до 65 |
|
Потребляемая мощность, В^А, не более |
10 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - модификаций Sfere720A, Sfere720B, Sfere720C, Sfere720D - модификации Sfere720 - модификации Sfere720E - относительная влажность при температуре +35 °С, %, не более |
от -25 до +70 от -10 до +60 от -40 до +70 95 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на корпус прибора в виде наклейки и типографским способом на титульный лист паспорта.
Комплектность
Комплект поставки приборов представлен в таблице 21.
Таблица 21 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Прибор цифровой многофункциональный Sfere720 (модификация в зависимости от заказа) |
- |
1 шт. |
|
Модуль расширения |
- |
шт. (в зависимости от заказа) |
|
Коробка упаковочная |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Краткое руководство по эксплуатации |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. * |
|
Методика поверки |
ИЦРМ-МП-128-20 |
1 экз. |
|
* при поставке в один адрес 1 экземпляр на 10 приборов. | ||
Поверка
осуществляется по документу ИЦРМ-МП-128-20 «Приборы цифровые многофункциональные Sfere720. Методика поверки», утвержденному ООО «ИЦРМ» 10.07.2020 г.
Основные средства поверки:
- установка поверочная универсальная «УППУ-МЭ» (регистрационный номер в Федеральном информационном фонде 57346-14);
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде 56318-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Смотрите также
