Измерители геометрических параметров бревен ВЕКТОР-3D
| Номер в ГРСИ РФ: | 79885-20 |
|---|---|
| Производитель / заявитель: | ООО "АВТОМАТИКА-ВЕКТОР", г. Архангельск |
Измерители геометрических параметров бревен ВЕКТОР-3D (далее - измерители) предназначены для измерений геометрических параметров бревен (длины и диаметра) в составе автоматизированных систем управления сортировкой круглых материалов и на продольных транспортерах подачи круглого лесоматериала.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79885-20 |
| Наименование | Измерители геометрических параметров бревен |
| Модель | ВЕКТОР-3D |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 27.11.2025 |
Производитель / Заявитель
Общество с ограниченной ответственностью "АВТОМАТИКА-ВЕКТОР" (ООО "АВТОМАТИКА-ВЕКТОР"), г. Архангельск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 17 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 17 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 79885-20: Описание типа СИ | Скачать | 336.5 КБ | |
| 79885-20: Методика поверки МП 2512/0003-2020 | Скачать | 417.8 КБ |
Описание типа
Назначение
Измерители геометрических параметров бревен ВЕКТОР-3D (далее - измерители) предназначены для измерений геометрических параметров бревен (длины и диаметра) в составе автоматизированных систем управления сортировкой круглых материалов и на продольных транспортерах подачи круглого лесоматериала.
Описание
Принцип действия измерителей основан на цифровой обработке изображения измеряемых бревен, в основу работы положен принцип оптической триангуляции.
Измерители состоят из трёх видеомодулей, энкодера инкрементального (датчик перемещений), фотоствора, промышленного компьютера, блока питания, соединительных кабелей.
Видеомодули крепятся на раме в одной плоскости под углом 120° относительно друг друга. В состав каждого видеомодуля входит видеокамера и лазерный разметчик.
Лазерными разметчиками на поверхности бревна создаётся линия. Эта линия, выделенная на кадрах, полученных от трёх видеокамер, образует полный контур текущего сечения бревна. При измерении сигнал от видеокамер поступает в промышленный компьютер, оснащённый платой видеозахвата, где оцифровывается, а затем обрабатывается с помощью специального программного обеспечения и вычесляется диаметр бревна.
Энкодер инкрементальный механически связан с валом транспортёра. На некотором расстоянии до плоскости видеомодулей устанавливается фотоствор, состоящий из двух фотодатчиков для обнаружения бревна в зоне измерения.
Пока створ фотодатчиков перекрыт проходящим бревном, подсчитываются импульсы, поступающие от энкодера инкрементального. Сигналы от обоих датчиков поступают на промышленный компьютер, где вычисляется длина бревна.
Для обогрева в зимнее время в видеомодулях по требованию заказчика могут устанавливаться термореле и обогревательный элемент.
Измерители могут определять другие геометрические параметры бревен.
Пломбирование измерителей от несанкционированного доступа не предусмотрено.

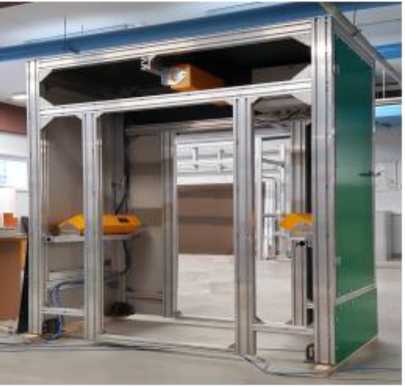

Общий вид измерителей представлен на рисунке 1.
Рисунок 1 - Общий вид измерителей геометрических параметров бревен ВЕКТОР -3D
Программное обеспечение
Измерители имеют автономное программное обеспечение «LogScanner», предназначенное для сбора, обработки и передачи данных, а также настройки измерителей.
Уровень защиты программного обеспечения «LogScanner» «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
LogScanner |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже v1.97 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
7EA80616C3A70177DFC887FAB76D88 6A* (файл ScanServ.exe) |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
|
* - контрольная сумма указана для версии v1.97 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений диаметра, мм |
от 30 до 700* |
|
Пределы допускаемой абсолютной погрешности измерений диаметра: - в статическом режиме, мм - в динамическом режиме, мм |
±1 ±2 |
|
Диапазон измерений длины, м |
от 0,8 до 9,0* |
|
Пределы допускаемой абсолютной погрешности измерений длины, мм |
±30 |
|
* - диапазоны измерений диаметра и длины конкретного измерителя указаны в паспорте | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 от 50 до 60 |
|
Потребляемая мощность, Вт, не более: - без опции подогрева видеомодулей; - с опцией подогрева видеомодулей. |
250 430 |
|
Габаритные размеры (с рамой), мм, не более: - высота; - ширина; - глубина. |
2330 2520 960 |
|
Масса, кг, не более: - без опции подогрева видеомодулей; - с опцией подогрева видеомодулей. |
58 65 |
|
Условия эксплуатации: - температура окружающей среды, °С: - без опции подогрева видеомодулей; - с опцией подогрева видеомодулей. - относительная влажность, % - атмосферное давление, кПа |
от 0 до +40 от -40 до +40 от 20 до 90 от 84 до 107 |
|
Средний срок службы, лет, не менее |
7 |
|
Средняя наработка на отказ, ч, не менее |
45000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации или паспорта.
Комплектность
Таблица 4 — Комплектность измерителей
|
Наименование |
Обозначение |
Количество |
|
Видеомодуль* |
- |
3 шт. |
|
Промышленный компьютер с установленным программным обеспечением** |
- |
1 шт. |
|
Блок питания 240 Вт, 24В |
- |
1 шт. |
|
Блок питания 60 Вт, 12В |
- |
1 шт. |
|
Фотоствор |
- |
1 шт. |
|
Энкодер инкрементальный (датчик перемещений) |
- |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 комп. |
|
Коробка клеммная |
- |
1 шт. |
|
Калибр-образец типа «шахматка» |
- |
1 шт. |
|
Калибр-образец типа «труба»: - диаметром 315 мм - диаметром 200 мм - диаметром 100 мм |
- |
3 шт. |
|
Программное обеспечение на электронном носителе |
LogScanner |
1 шт. |
|
USB-ключ |
1 шт | |
|
Рама из алюминиевого профиля ** |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Методика поверки |
МП 2512/0003-2020 |
1 экз. |
|
* - поставляется с опцией подогрева по требованию заказчика * * - поставляется по требованию заказчика | ||
Поверка
осуществляется по документу МП 2512/0003-2020 «ГСИ. Измерители геометрических параметров бревен ВЕКТОР -3D. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05 марта 2020 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности по ГОСТ 7502-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ТУ 26.51.66.190-005-62064430-2019 Измерители геометрических параметров бревен
ВЕКТОР-3D. Технические условия
