Блоки телевизионного контроля АД-БТК

Номер в ГРСИ РФ: 79887-20
Производитель / заявитель: Общество с ограниченной ответственностью Научно-производственное предприятие "Альфа-Диагностика" (ООО НПП "Альфа-Диагностика"), г.Обнинск, Калужская область
Нужна поверка? Найдите поверителя на сайте www.ktopoverit.ru

Блоки телевизионного контроля АД -БТК (далее - блоки) предназначены для измерений длины (линейных размеров) поверхностных дефектов на корпусе и сварных соединениях коллекторов парогенераторов (111) и теплообменников системы пассивного отвода тепла (СПОТ) реакторных установок типа ВВЭР -440, ВВЭР-1000 и ВВЭР-1200.

Скачать

79887-20: Описание типа СИ Скачать 340.5 КБ
79887-20: Методика поверки РТ-МП-75 52-445-2020 Скачать 2 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 79887-20
Наименование Блоки телевизионного контроля
Модель АД-БТК
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 27.11.2025
Производитель / Заявитель

Общество с ограниченной ответственностью Научно-производственное предприятие "Альфа-Диагностика" (ООО НПП "Альфа-Диагностика"), г.Обнинск, Калужская область

РОССИЯ


Назначение

Блоки телевизионного контроля АД -БТК (далее - блоки) предназначены для измерений длины (линейных размеров) поверхностных дефектов на корпусе и сварных соединениях коллекторов парогенераторов (111) и теплообменников системы пассивного отвода тепла (СПОТ) реакторных установок типа ВВЭР -440, ВВЭР-1000 и ВВЭР-1200.

Описание

Принцип действия блоков основан на математической обработке с помощью ПО видеоматериала, получаемого с входящих в их состав видеокамер.

Конструктивно блоки выполнены в едином корпусе и состоят из центральной и обзорной видеокамер и осветителей. Видеокамеры и осветители имеют разъемы для связи с манипуляторами и в зависимости от вида проводимого контроля, могут использоваться в разной комплектации.

Для доставки в зону проведения контроля блок или отдельные его узлы устанавливаются на технологические модули манипулятора или на специализированные устройства, в комплектацию которых входят профессиональный монитор видеонаблюдения, записывающее устройство и компьютер с программным обеспечением.

Манипулятор или специализированные устройства обеспечивают выбранный характер и скорость движения блока в зоне контроля, а также точность позиционирования.

Изображение контролируемой поверхности в процессе проведения контроля выводится на экран монитора или ПК и записывается на внешнее записывающее устройство или ПК для последующей обработки полученных данных.

Запись ведется в непрерывном режиме. Во время обработки оператором непрерывного видеопотока, при обнаружении несплошности, формируется кадр видеоизображения с дефектом. В дальнейшем полученный кадр обрабатывается с помощью программы MDRCOLOR.

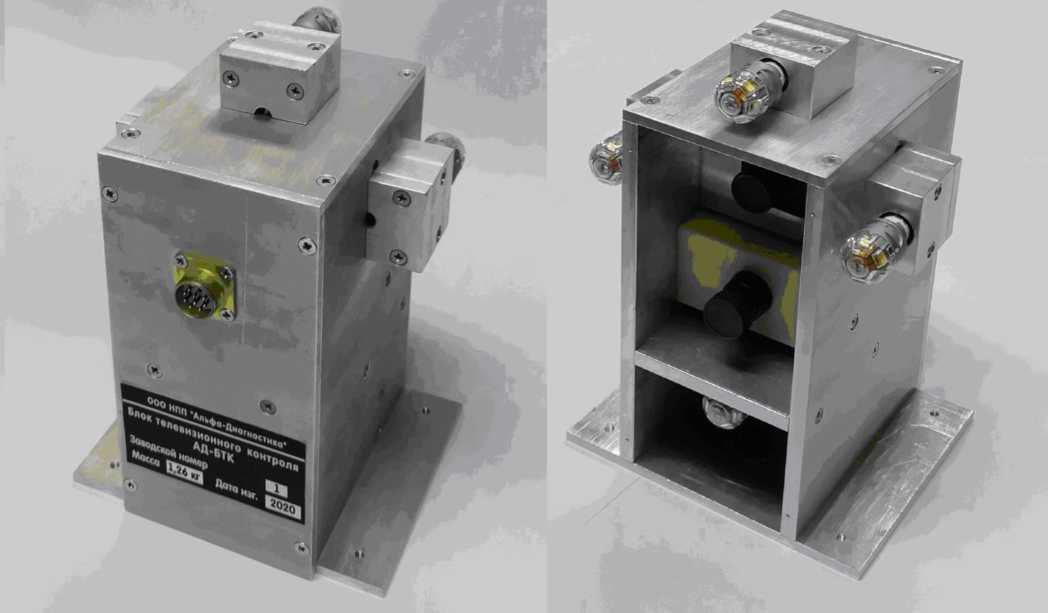

Общий вид средства измерений представлен на рисунке 1.

Рисунок 1 - Общий вид средства измерений

Пломбирование блоков телевизионного контроля АД -БТК не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) является комплексом автономных программ, отвечающих за визуализацию, обработку и документирование результатов измерений.

Комплекс ПО включает в себя следующие программы:

-    модуль интерфейса пользователя;

-    модуль параметрирования вспомогательных алгоритмов обработки изображений;

-    модуль контроля доступа;

-    измерительный модуль.

Программное обеспечение (ПО) является метрологически значимым. Пользователь не имеет возможности считывания и модификации ПО.

Исключена возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MDRcolor

MDRfork

MDRpass

P_redak

Номер версии (идентификационный номер) ПО

Не ниже 1.0

Не ниже 1.0

Не ниже 1.0

Не ниже 1.0

Цифровой идентификатор ПО

-

-

-

-

Т аблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений длины (линейных размеров)

поверхностных дефектов, мм:

- в динамическом режиме

от 0,1 до 23

- в статическом режиме

от 0,04 до 23

Пределы допускаемой абсолютной погрешности измерений длины (линейных размеров) поверхностных дефектов, мм:

- в динамическом режиме

±0,06

- в статическом режиме

±0,02

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания видеокамер: - напряжение постоянного тока, В

12±1

Скорость перемещения блока по поверхности коллектора, мм/с

от 5 до 50

Условия эксплуатации:

-    температурный режим, °С

-    относительная влажность воздуха при температуре 30 °С, %, не более

от +15 до +25 90

Габаритные размеры, мм

167x120x110

Масса, кг

1,26

Срок службы, лет

5

Среднее время восстановления, ч

8

Знак утверждения типа

наносится на корпус блока в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Блок телевизионного контроля АД -БТК в составе:

АДБ.002.00

1 шт.

- камера центральная

АДБ.002.01

1 шт.

- камера обзорная

АДБ.002.02

1 шт.

- осветители

АДБ.002.04

4 шт.

- корпус блока

АДБ.002.03

1 шт.

Разъемы для подсоединения к оборудованию

-

3 шт.

Настроечный образец (для коллектора ПГ)

АДБ.002.001

1 шт.

Настроечный образец (для коллектора теплообменника СПОТ)

АДБ.002.002

1 шт.

Стенд*

АДСТ.002.18

1 шт.

Устройство внутреннего визуального контроля*

АДСТ.002.12

1 шт.

Формуляр

АДБ.002.00.00.00.00 ФО

1 шт.

Руководство по эксплуатации

АДБ.002.00.00.00.00 РЭ

1 шт.

Программа MDRCOLOR для работы с изображениями

АДБ.002.00.00.00.00 ТО

1 шт.

Диск с программным обеспечением

-

1 шт.

Методика поверки

РТ-МП-7552-445-2020

1 экз.

Паспорт настроечного образца (для коллектора ПГ)

АДБ.002.001 ПС

1 шт.

Паспорт настроечного образца (для коллектора теплообменника СПОТ)

АДБ.002.002 ПС

1 шт.

*- поставляется по отдельному заказу

Поверка

осуществляется по документу РТ-МП-7552-445-2020 «ГСИ. Блоки телевизионного контроля АД -БТК. Методика поверки», утвержденному ФБУ «Ростест-Москва» 19.08.2020 г.

Основные средства поверки:

-    микроскоп видеоизмерительный MM1 Garant 300, диапазон измерений от 0 до 300 мм (регистрационный номер в Федеральном информационном фонде 57711-14);

-    рулетка измерительная металлическая Р5У3Д, диапазон измерений от 0 до 5 000 мм (регистрационный номер в Федеральном информационном фонде 11505-92);

-    секундомер электронный Интеграл С -01, диапазон измерений интервалов времени от 0 до 9 ч 59 мин 59,99 с (регистрационный номер в Федеральном информационном фонде 44154-16)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в формуляр в виде оттиска поверительного клейма и/или наклейки.

Сведения о методах измерений

АДБ.002.00.00.00.00 РЭ, раздел 6. Блок телевизионного контроля АД -БТКБ. Руководство по эксплуатации

Нормативные документы

АДБ.002.00.00.00.00 ТУ Блок телевизионного контроля АД -БТК. Технические условия
