Аппаратура контрольно-измерительная "Вибробит 500"
| Номер в ГРСИ РФ: | 79893-20 |
|---|---|
| Производитель / заявитель: | ООО НПП "Вибробит", г.Ростов-на-Дону |
Аппаратура контрольно-измерительная «Вибробит 500» (далее - аппаратура) предназначена для непрерывного стационарного измерения силы постоянного тока и напряжения постоянного тока, представляющей измеряемую физическую величину, среднего квадратического значения (далее - СКЗ) и размаха силы переменного тока и напряжения переменного тока, представляющей измеряемую физическую величину, частоты вращения, температуры от термопреобразователей сопротивления и термопар.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79893-20 |
| Действует | по 27.11.2030 |
| Наименование | Аппаратура контрольно-измерительная |
| Модель | "Вибробит 500" |
| Приказы |
№2032 от
24.09.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства | |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 595612e2-2017-35c4-a2d6-688edb44737d |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ"), г. Ростов-на-Дону
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 206 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
79893-20: Описание типа
2024-79893-20-1.pdf
Файл устарел
|
Скачать | 684.2 КБ | |
|
79893-20: Методика поверки
2024-mp79893-20.pdf
Файл устарел
|
Скачать | 5 MБ | |
|
79893-20: Описание типа
2024-79893-20.pdf
|
Скачать | 684.2 КБ | |
|
79893-20: Методика поверки
2024-mp79893-20-1.pdf
|
Скачать | 5 MБ |
Описание типа
Назначение
Аппаратура контрольно-измерительная «Вибробит 500» (далее - аппаратура) предназначена для непрерывного стационарного измерения силы постоянного тока и напряжения постоянного тока, представляющей измеряемую физическую величину, среднего квадратического значения (далее - СКЗ) и размаха силы переменного тока и напряжения переменного тока, представляющей измеряемую физическую величину, частоты вращения, температуры от термопреобразователей сопротивления и термопар.
Описание
Принцип действия аппаратуры основан на преобразовании электрических сигналов от первичных преобразователей (датчиков виброскорости, виброускорения, виброперемещения, смещения, частоты вращения, температуры и других физических величин, представленных сигналами постоянного и переменного тока и напряжения) с последующим сравнением полученных значений физических величин с установленными пользователем пределами и, при превышении заданных пределов, выдачи управляющих сигналов.
Конструктивно аппаратура состоит из модулей измерительных MM530, MM540, модулей логики ML530, модулей коммутационных MC540, модулей тестирования MT530, модулей генератора MG530, модулей контроля питания ME540, модулей питания MP540, каркасов блочных для установки модулей и вспомогательных узлов и монтажных принадлежностей. Конструктивное и функциональное исполнение узлов аппаратуры позволяет собирать различные по назначению, составу и количеству измеряемых параметров системы измерения и контроля параметров периодических сигналов постоянного и переменного тока или напряжения переменного тока, частоты импульсных сигналов, температуры.
Аппаратура выполняет:
- измерение параметра и преобразование его в унифицированные сигналы постоянного тока и напряжения;
- расчёт дополнительных параметров в реальном масштабе времени;
- передачу измеренных и рассчитанных параметров по цифровым интерфейсам
связи;
- сравнение параметров с заданными уровнями и формирование дискретных
сигналов;
- формирование опорных импульсов частоты вращения ротора (фазовой метки);
- передачу по запросу измеренных и рассчитанных параметров по цифровому интерфейсу на персональный компьютер, в автоматизированную систему управления технологическим процессом (АСУ ТП) блока, станции для отображения, архивирования, вибрационной наладки и диагностики оборудования;
- формирование и передачу по запросу массива данных для осциллограммы, спектрограммы параметра;
- формирование тестовых сигналов для проверки состояния датчиков и работы алгоритмов защит при проведении пуско-наладочных работ.
Общий вид каркаса блочного с установленными модулями аппаратуры представлен на рисунке 1.

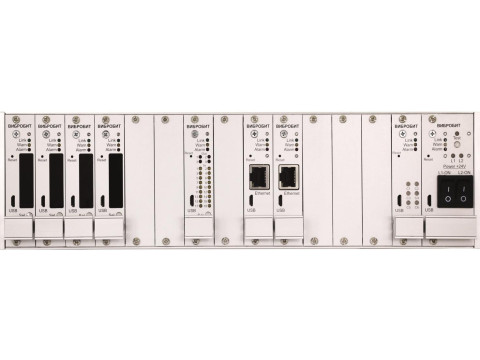

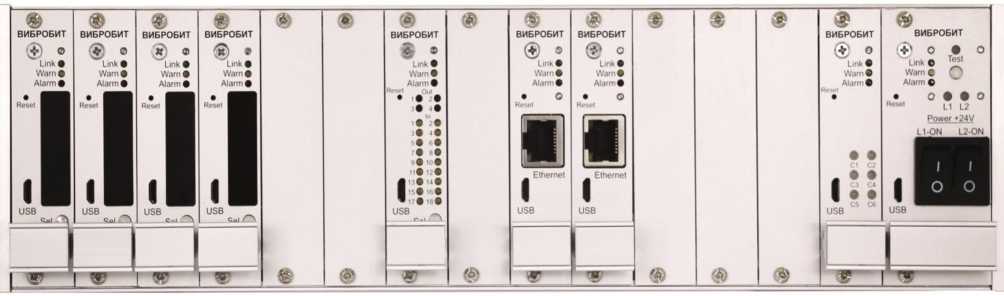

Рисунок 1 -Общий вид каркаса блочного аппаратуры с установленными модулями
Первичными преобразователями могут являться вихретоковые датчики, пьезоэлектрические датчики, датчики термопреобразователей сопротивления и термопары, датчики с выходными сигналами постоянного и переменного тока в пределах входных сигналов постоянного и переменного тока модулей измерительных, тип которых утверждён и зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений. Сигнал датчиков с помощью АЦП преобразуется в цифровой код (последовательную цифровую выборку сигнала). Вычисление значения измеряемого параметра осуществляется с помощью алгоритмов цифровой обработки сигналов. Вычисленное значение измеряемого параметра доступно для вывода на индикатор модуля измерительного, передачи по цифровым интерфейсам связи и унифицированному токовому выходу, контроля с помощью установок предельных значений и формирования предупредительной и аварийной сигнализации.
В качестве вторичных преобразователей используются модули измерительные следующих модификаций:
- универсальный одноканальный модуль измерительный MM530-NAS01;
- универсальный двухканальный модуль измерительный MM530-NAS02
повышенной точности;
- универсальный трехканальный модуль измерительный MM530-NAS03;
- универсальный шестиканальный модуль измерительный MM530-NAS06;
- четырехканальный модуль измерительный MM530-NTA01;
- универсальный двухканальный модуль измерительный MM530-NAI01.2
повышенной точности;
- универсальный одноканальный модуль измерительный MM530-NFI01.1;
- универсальный двухканальный модуль измерительный MM530-NFI01.2;
- исследовательский двухканальный модуль измерительный MM540-NAV01
повышенной точности;
- универсальный шестиканальный модуль измерительный MM540-ADC01.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет цифровое обозначение и наносится на шильдик, выполненный на самоклеящейся основе.
Маркировочное обозначение модификации модуля измерительного, приводимого на шильдике:
A-B-C-D
A - код модификации модуля измерительного. Должен соответствовать одному из значений: ММ530, ММ540.
B - код типа нормирующего усилителя модуля измерительного Должен соответствовать одному из значений: NAS01, NAS02, NAS03, NAS06, NFI01.1, NFI01.2, NAI01.2, NAV01.
C - код исполнения нормирующего усилителя определяющего дополнительные функции (опции) модуля измерительного. В случае отсутствия дополнительных функций (опций) в модуле измерительном на маркировке данный код не приводится. Может принимать одно из значений или их сочетание: P, U, A, G, T. Совместно с буквенным обозначением кода исполнения нормирующего усилителя может применяться цифровое.
D - код типа цифрового индикатора. На маркировке может отсутствовать полностью. Может принимать одно из значений: DA, DB, LA. Допускается указание буквенного обозначения кода типа цифрового индикатора на маркировке отличное от приведенных.
Внешний вид модуля измерительного (на примере модуля MM530-NAS01) представлен на рисунке 2.

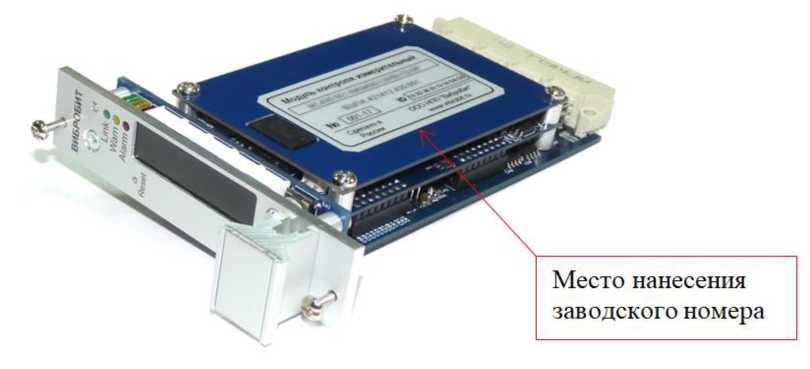

Рисунок 2 - Общий вид модуля измерительного MM530-NAS01
Внешний вид модуля измерительного MM540-NAV01 и модуля измерительного MM540-ADC01 представлен на рисунке 3.

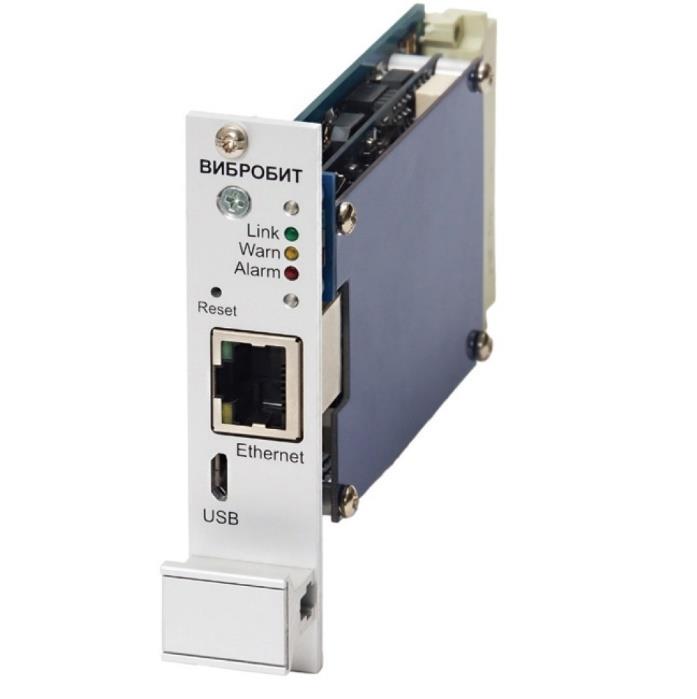

Рисунок 3 - Общий вид модуля измерительного MM540-NAV01 и модуля измерительного
MM540-ADC01
Пломбирование аппаратуры не предусмотрено.
Универсальный одноканальный модуль измерительный MM530-NAS01 предназначен для измерения:
- смещений, физических параметров, представленных сигналами постоянного тока;
- СКЗ виброскорости, виброускорения;
- размаха абсолютного и относительного виброперемещения;
- частоты вращения ротора.
Функциональные свойства модуля измерительного MM530-NAS01:
- выделение тахометрических импульсов из сигнала датчика (фиксированные
уровни переключения), передача сигнала синхронизации (отметки фазы) на логические выходы 1, 2 модуля;
- унифицированный токовый выход с активным и пассивным режимом работы (определяется перемычкой) с диапазоном тока на выходе от 0 мА (код U);
- возможность работы входа канала в режиме измерения напряжения от 0 до 3 В;
- программный выбор электрического диапазона канала измерения от 0 (1) до 5 мА,
от 0 (4) до 20 мА, от 0 до 3 В;
- контроль и управление питанием датчика (первичного преобразователя);
- возможность работы как формирователь тестового сигнала тока, напряжения для проверки работоспособности канала измерения (самодиагностика) (код T);
- возможность повторения сигнала датчика (первичного преобразователя) в диапазоне от 0 до 10 В (код A).
Универсальный двухканальный модуль измерительный MM530-NAS02 повышенной точности, предназначен для измерения:
- смещений, физических параметров, представленных сигналами постоянного тока;
- СКЗ виброскорости, виброускорения;
- размаха абсолютного и относительного виброперемещения.
Функциональные свойства модуля измерительного MM530-NAS02:
16-разрядный АЦП в каналах измерения;
- повторение сигнала датчика (первичного преобразователя) в диапазоне от 0 до 10 В (код A);
- генерация сигнала напряжения от 0 до 10 В с помощью 16-разрядного ЦАП (код G);
- контроль и управление питанием датчиков (первичных преобразователей);
- пассивные унифицированные токовые выходы от 4 до 20 мА (код P).
Универсальный трехканальный модуль измерительный MM530-NAS03 предназначен для измерения:
- смещений, физических параметров, представленных сигналами постоянного тока;
- СКЗ виброскорости, виброускорения;
- размаха абсолютного и относительного виброперемещения.
Функциональные свойства модуля измерительного MM530-NAS03:
- программный выбор электрического диапазона канала измерения от 0 (1) до 5 мА, от 0 (4) до 20 мА;
- контроль и управление питанием датчиков (первичных преобразователей);
- пассивные унифицированные токовые выходы от 4 до 20 мА (код P).
Универсальный шестиканальный модуль измерительный MM530-NAS06 предназначен для измерения:
- смещений, физических параметров, представленных сигналами постоянного тока;
- СКЗ виброскорости, виброускорения;
- размаха абсолютного и относительного виброперемещения.
Функциональные свойства модуля измерительного MM530-NAS06:
- программный выбор электрического диапазона канала измерения от 0 (1) до 5 мА, от 0 (4) до 20 мА;
- контроль и управление питанием датчиков (первичных преобразователей).
Четырехканальный модуль измерительный MM530-NTA01 предназначен для измерения:
- температуры от термопреобразователей сопротивления по ГОСТ 6651-2009;
- температуры от термопар по ГОСТ Р 8.585-2001;
- сопротивления;
- постоянного напряжения;
- постоянного тока (при применении внешнего шунта).
Функциональные свойства модуля измерительного MM530-NTA01:
- гальваническая изоляция входных цепей датчиков (цепи каналов 1, 2 и 3, 4
гальванически связаны между собой);
- 24-разрядное дельта-сигма АЦП со стабильными источниками опорного напряжения и источниками тока;
- реализация расчетных полиномов согласно ГОСТ 6651-2009 и ГОСТ Р 8.585-2001;
- компенсация температуры холодного спая термопар, получение данных о температуре холодного спая от различных источников;
- возможность подключения термопреобразователей сопротивления по 2-х, 3-х и 4-х проводной схеме.
Универсальный двухканальный модуль измерительный MM530-NAI01.2 повышенной точности предназначен для измерения:
- смещения, физических параметров, представленных сигналами постоянного тока, напряжения;
- СКЗ виброскорости, виброускорения;
- размаха абсолютного и относительного виброперемещения.
Функциональные свойства модуля измерительного MM530-NAI01.2:
- 16-разрядный АЦП в каналах измерения;
- источник тока, индивидуальный для каждого канала измерения, для питания датчиков типа IEPE (определяется перемычками на плате);
- поддержка различных электрических сигналов (определяется перемычками на плате):
- ток от 0(4) до 20 мА;
- напряжение от 0 до 20 В;
- напряжение ±10 В;
- поддержка дифференциального сигнала датчиков в режиме измерения напряжения;
- контроль и управление питанием датчиков (первичных преобразователей);
- пассивные унифицированные токовые выходы от 4 до 20 мА (код P).
Универсальные модули измерительные MM530-NFI01.1 (один измерительный канал), MM530-NFI01.2 (два измерительных канала) предназначены для измерения:
- смещений, физических параметров, представленных сигналами постоянного тока, напряжения;
- тахометрических сигналов.
Функциональные свойства модуля измерительного MM530-NFI01.1 (один измерительный канал), MM530-NFI01.2 (два измерительных канала):
- адаптивный, управляемый компаратор для выделения тахометрических импульсов
- источник тока, индивидуальный для каждого канала измерения, для питания датчиков типа IEPE (определяется перемычками на плате);
- поддержка различных электрических сигналов (определяется перемычками на плате):
- ток от 0(4) до 20 мА;
- напряжение от 0 до 20 В;
- напряжение ±10 В;
- поддержка дифференциального сигнала датчиков в режиме измерения напряжения;
- контроль и управление питанием датчиков (первичных преобразователей);
- формирование сигналов синхронизации для измерительных модулей переменных сигналов;
- пассивные унифицированные токовые выходы от 4 до 20 мА (код P).
Исследовательский двухканальный модуль измерительный MM540-NAV01 повышенной точности предназначен для измерения:
- смещений, физических параметров, представленных сигналами постоянного тока, напряжения;
- СКЗ виброскорости, виброускорения;
- СКЗ пульсации давления;
- размаха абсолютного и относительного виброперемещения.
Функциональные свойства модуля измерительного MM540-NAV01:
- 18-разрядный АЦП в каналах измерения;
- программное переключение на электрический диапазон от 4 до 20 мА, от 0 до 10 В;
- поддержка дифференциального сигнала датчиков в режиме измерения напряжения;
- контроль и управление питанием датчиков (первичных преобразователей);
- прием сигналов синхронизации:
- прием значения 32-разрядной временной метки;
- передача данных по событиям (прием CAN сообщения, активный фронт импульса синхронизации);
- присвоение пакетам, передаваемым по интерфейсам Ethernet, 32-разрядной временной метки.
Модуль измерительный MM540-ADC01 предназначен для захвата осциллограмм сигналов датчика с высокой частотой дискретизации (до 82 кГц) по шести независимым каналам измерения.
Входными сигналами модуля измерительного MM540-ADC01 могут быть (определяется перемычками на плате индивидуально для каждого канала):
- ток от 0 до 20 мА (шунт 39 Ом);
- напряжение от 0 до 20 В (входное сопротивление не менее 100 кОм).
Общими свойствами для всех модулей аппаратуры являются:
- DC/DC преобразователь (без гальванической изоляции), поддерживающий входное напряжение от 20 до 26 В;
- 32-разрядный микропроцессор с тактовой частотой 200 МГц с 12-разрядным АЦП;
- два интерфейса RS485 (без гальванической изоляции);
- два интерфейса CAN2.0B (без гальванической изоляции);
- интерфейс USB для настройки модуля (выводится на лицевую панель);
- два входа синхросигнала (без гальванической изоляции), источник выход типа открытый коллектор (далее - ОК);
- логический вход (без гальванической изоляции), источник выхода типа ОК;
- шесть логических выходов типа ОК;
- интерфейс 1-Wire для идентификации позиции модуля в каркасе блочном;
универсальный интерфейс для установки платы расширения, нормирующих усилителей.
Программное обеспечение
Модули измерительные аппаратуры имеют встроенное и внешнее программное обеспечение (далее - ПО). Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на изменение и программирование, индивидуальными для каждого модуля измерительного.
Встроенное ПО представляет собой внутреннюю программу микроконтроллера для обеспечения нормального функционирования модулей измерительных аппаратуры и управления их интерфейсом. Встроенное ПО реализовано аппаратно, является метрологически значимым и записывается в перепрограммируемую постоянную память микроконтроллера предприятием-изготовителем и недоступна для пользователя.
Внешнее программное обеспечение - ModuleConfigurator, устанавливаемое на персональный компьютер, позволяет настроить модули аппаратуры, и регистрировать результаты измерений.
Идентификационные данные (признаки) метрологически значимого встроенного программного обеспечения модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VIBROBIT 500. Firmware Mx5xxP32MZ; VIBROBIT 500.FW:Mx540 ETH.P32MZ |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.01.00.00 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
По номеру версии |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики аппаратуры «Вибробит-500» для ее модулей измерительных приведены в таблицах 2 - 11.
|
Таблица 2 - Метрологические характеристики модуля измерительного M |
M530-NAS01 |
|
Наименование характеристики |
Значение |
|
Количество каналов измерений |
1 |
|
Диапазоны измерений входного сигнала силы постоянного тока 1), мА |
от 0 (1) до 5 от 0 (4) до 20 |
|
Пределы допускаемой основной относительной погрешности измерений силы постоянного тока по цифровому индикатору и интерфейсам связи (8мп), % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы постоянного тока модулем, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (^TMD), % |
±1,0 |
|
Диапазоны измерений СКЗ входного сигнала силы переменного тока 1), мА - при настройке диапазона входного сигнала силы постоянного тока от 0 (1) до 5 мА - при настройке диапазона входного сигнала силы постоянного тока от 0 (4) до 20 мА |
от 0,035 до 1,400 от 0,035 до 5,600 |
|
Диапазон рабочих частот 2), Г ц |
от 2 до 10000 |
|
Предельное отношение верхней (FB) к нижней (РН) граничной частоты диапазона измерений входного сигнала, не более, РВ/РН: - измерение СКЗ силы переменного тока, СКЗ интегрированной силы переменного тока - измерение размаха силы переменного тока, размаха интегрированной силы переменного тока |
1000 500 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ/размаха силы переменного тока без интегрирования сигнала первичного преобразователя на базовой частоте 80 Гц 3) по цифровому индикатору и интерфейсам связи (3МА), % |
±1,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерения СКЗ/размаха силы переменного тока при интегрировании сигнала первичного преобразователя на базовой частоте 80 Гц 3) по цифровому индикатору и интерфейсам связи (8МА1~), % |
±1,5 |
|
Неравномерность АЧХ измерений СКЗ силы переменного тока, СКЗ интегрированной силы переменного тока в диапазоне рабочих частот входного сигнала (5АЧХ), % |
±2,0 2) |
|
Неравномерность АЧХ измерений размаха силы переменного тока, размаха интегрированной силы переменного тока в диапазоне рабочих частот входного сигнала (5АЧХ), % |
±2,5 2) |
|
Пределы допускаемой абсолютной погрешности измерения фазы входного синусоидального сигнала (ДРН), градус |
±3,0 |
|
Диапазон измерений частоты вращения ротора, об/мин |
от 0,5 до 12000 4) |
|
Число импульсов на один оборот ротора (настраиваемая величина) |
от 1 до 250 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты вращения ротора по цифровому индикатору и интерфейсам связи (Д^), об/мин |
±0,5 |
|
Выходной унифицированный сигнал силы постоянного тока 5), мА |
от 0 (1) до 5 от 0 (4) до 20 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности установки силы постоянного тока на унифицированном выходе (Ymo), % |
±0,25 |
|
Пределы допускаемой дополнительной приведенной погрешности установки силы постоянного тока на унифицированном выходе, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (YtmO), % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванные влиянием относительной влажности на модуль, % |
±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерения, вызванные влиянием переменного магнитного поля сетевой частоты на модуль, % |
±0,5 |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - напряжённость магнитного поля промышленной частоты (50 Гц), А/м, не более |
от +18 до +25 включ. от 45 до 80 включ. 80 |
|
Примечания: 1. Электрический диапазон сигнала датчика (первичного преобразователя) должен находиться в диапазоне измерений входного сигнала модуля. 2. Диапазон рабочих частот входного сигнала определяется при настройке модуля в соответствии с требованиями к реализуемым в системе каналам измерений параметров вибрации и указывается в формуляре или паспорте. 3. Базовая частота может быть изменена при настройке модуля в соответствии с требованиями к реализуемым в системе каналам измерений. 4. Диапазон с указанной метрологической точностью. Фактический диапазон измерений от 0,1 об/мин. 5. Для варианта исполнения модуля с унифицированным токовым выходом (выходами). | |
|
Таблица 3 - Метрологические характеристики модуля измерительного M |
M530-NAS02 |
|
Наименование характеристики |
Значение |
|
Количество каналов измерений |
2 |
|
Диапазоны измерений входного сигнала силы постоянного тока 1), мА |
от 0 (4) до 20 |
|
Пределы допускаемой основной относительной погрешности измерений силы постоянного тока по цифровому индикатору и интерфейсам связи (3MD), % |
±0,25 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы постоянного тока модулем, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (^TMD), % |
±1,0 |
|
Диапазон измерений СКЗ входного сигнала силы переменного тока 1), мА |
от 0,07 до 5,60 |
|
Диапазон рабочих частот 2), Гц |
от 0,5 до 10000 |
|
Предельное отношение верхней (ГВ) к нижней (РН) граничной частоты диапазона измерений частоты входного сигнала, не более, РВ/РН: - измерение СКЗ силы переменного тока, СКЗ интегрированной силы переменного тока - измерение размаха силы переменного тока, размаха интегрированной силы переменного тока |
1000 500 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ/размаха силы переменного тока без интегрирования сигнала первичного преобразователя на базовой частоте 80 Гц 3) по цифровому индикатору и интерфейсам связи (3МА), % |
±0,5 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ/размаха силы переменного тока при интегрировании сигнала первичного преобразователя на базовой частоте 80 Гц 3) по цифровому индикатору и интерфейсам связи (3МА1~), % |
±1,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности измерений СКЗ/размаха силы переменного тока, интегрированной силы переменного тока модулем, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (8ТМА), % |
±1,0 |
|
Неравномерность АЧХ измерений СКЗ силы переменного тока, СКЗ интегрированной силы переменного тока в диапазоне рабочих частот входного сигнала (5АЧХ), % |
±2,0 2) |
|
Неравномерность АЧХ измерений размаха силы переменного тока, размаха интегрированной силы переменного тока в диапазоне рабочих частот входного сигнала (5АЧХ), % |
±2,5 2) |
|
Пределы допускаемой абсолютной погрешности измерений фазы входного синусоидального сигнала (Арн), градус |
±3,0 |
|
Выходной унифицированный сигнал силы постоянного тока 4), мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности установки силы постоянного тока на унифицированном выходе (Ymo), % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности установки силы постоянного тока на унифицированном выходе, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (Ytm0), % |
±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванные влиянием относительной влажности на модуль, % |
±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванные влиянием переменного магнитного поля сетевой частоты на модуль, % |
±0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - напряжённость магнитного поля промышленной частоты (50 Гц), А/м, не более |
от +18 до +25 включ. от 45 до 80 включ. 80 |
|
Примечания: 1. Электрический диапазон сигнала датчика (первичного преобразователя) должен находиться в диапазоне измерений входного сигнала модуля. 2. Диапазон рабочих частот входного сигнала определяется при настройке модуля в соответствии с требованиями к реализуемым в системе каналам измерений параметров вибрации и указывается в формуляре или паспорте. 3. Базовая частота измерений может быть изменена при настройке модуля в соответствии с требованиями к реализуемым в системе каналам измерений. 4. Для варианта исполнения модуля с унифицированным токовым выходом (выходами). | |
|
Таблица 4 - Метрологические характеристики модуля измерительного M |
M530-NAS03 |
|
Наименование характеристики |
Значение |
|
Количество каналов измерений |
3 |
|
Диапазоны измерений входного сигнала силы постоянного тока 1), мА |
от 0 (1) до 5 от 0 (4) до 20 |
|
Пределы допускаемой основной относительной погрешности измерений силы постоянного тока по цифровому индикатору и интерфейсам связи (3MD), % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы постоянного тока модулем, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (^TMD), % |
±1,0 |
|
Диапазоны измерений СКЗ входного сигнала силы переменного тока 1), мА - при настройке диапазона входного сигнала силы постоянного тока от 0 (1) до 5 мА - при настройке диапазона входного сигнала силы постоянного тока от 0 (4) до 20 мА |
от 0,035 до 1,400 от 1,400 до 5,600 |
|
Диапазон рабочих частот 2), Гц |
от 2 до 10000 |
|
Предельное отношение верхней (Fb) к нижней (Fh) граничной частоты диапазона измерений входного сигнала, не более, Fb/Fh: - измерение СКЗ силы переменного тока, СКЗ интегрированной силы переменного тока - измерение размаха силы переменного тока, размаха интегрированной силы переменного тока |
500 250 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ/размаха силы переменного тока без интегрирования сигнала первичного преобразователя на базовой частоте 80 Гц 3) по цифровому индикатору и интерфейсам связи (3МА), % |
±1,0 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ/размаха силы переменного тока при интегрировании сигнала первичного преобразователя на базовой частоте 80 Гц 3) по цифровому индикатору и интерфейсам связи (3МА1~), % |
±1,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений СКЗ/размаха силы переменного тока, интегрированной силы переменного тока модулем, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (3ТМА), % |
±1,0 |
|
Неравномерность АЧХ измерений СКЗ силы переменного тока, СКЗ интегрированной силы переменного тока в диапазоне рабочих частот входного сигнала (5АЧХ), % |
±2,0 2) |
|
Неравномерность АЧХ измерений размаха силы переменного тока, размаха интегрированной силы переменного тока в диапазоне рабочих частот входного сигнала (5АЧХ), % |
±2,5 2) |
|
Пределы допускаемой абсолютной погрешности измерений фазы входного синусоидального сигнала (Арн), градус |
±3,0 |
|
Выходной унифицированный сигнал силы постоянного тока 4), мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности установки силы постоянного тока на унифицированном выходе (Ymo), % |
±0,5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности установки силы постоянного тока на унифицированном выходе, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (Ytmo), % |
±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванные влиянием относительной влажности на модуль, % |
±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванные влиянием переменного магнитного поля сетевой частоты на модуль, % |
±0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - напряжённость магнитного поля промышленной частоты (50 Гц), А/м, не более |
от +18 до +25 включ. от 45 до 80 включ. 80 |
|
Примечания: 1. Электрический диапазон сигнала датчика (первичного преобразователя) должен находиться в диапазоне измерений входного сигнала модуля. 2. Диапазон рабочих частот входного сигнала определяется при настройке модуля в соответствии с требованиями к реализуемым в системе каналам измерений параметров вибрации и указывается в формуляре или паспорте. 3. Базовая частота может быть изменена при настройке модуля в соответствии с требованиями к реализуемым в системе каналам измерений. 4. Для варианта исполнения модуля с унифицированным токовым выходом (выходами). | |
|
Таблица 5 - Метрологические характеристики модуля измерительного M |
VI530-NAS06 |
|
Наименование характеристики |
Значение |
|
Количество каналов измерений |
6 |
|
Диапазоны измерений входного сигнала силы постоянного тока 1), мА |
от 0 (1) до 5 от 0 (4) до 20 |
|
Пределы допускаемой основной относительной погрешности измерений силы постоянного тока по цифровому индикатору и интерфейсам связи (8мп), % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы постоянного тока модулем, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (^TMD), % |
±1,0 |
|
Диапазоны измерений СКЗ входного сигнала силы переменного тока 1), мА - при настройке диапазона входного сигнала силы постоянного тока от 0 (1) до 5 мА - при настройке диапазона входного сигнала силы постоянного тока от 0 (4) до 20 мА |
от 0,035 до 1,400 от 1,400 до 5,600 |
|
Диапазон рабочих частот 2), Гц |
от 2 до 10 000 |
|
Наименование характеристики |
Значение |
|
Предельное отношение верхней (ГВ) к нижней (РН) граничной частоты диапазона измерений входного сигнала, не более, РВ/РН: - измерение СКЗ силы переменного тока, СКЗ интегрированной силы переменного тока - измерение размаха силы переменного тока, размаха интегрированной силы переменного тока |
500 250 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ/размаха силы переменного тока без интегрирования сигнала первичного преобразователя на базовой частоте 80 Гц 3) по цифровому индикатору и интерфейсам связи (3МА), % |
±1,0 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ/размаха силы переменного тока при интегрировании сигнала первичного преобразователя на базовой частоте 80 Гц 3) по цифровому индикатору и интерфейсам связи (3МА1~), % |
±1,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений СКЗ/размаха силы переменного тока, интегрированного переменного тока модулем, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (3ТМА), % |
±1,0 |
|
Неравномерность АЧХ измерений СКЗ силы переменного тока, СКЗ интегрированной силы переменного тока в диапазоне рабочих частот входного сигнала (5АЧХ), % |
±2,0 2) |
|
Неравномерность АЧХ измерений размаха силы переменного тока, размаха интегрированной силы переменного тока в диапазоне рабочих частот входного сигнала (5АЧХ), % |
±2,5 2) |
|
Пределы допускаемой абсолютной погрешности измерений фазы входного синусоидального сигнала (&рн), градус |
±3,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванные влиянием относительной влажности на модуль, % |
±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванные влиянием переменного магнитного поля сетевой частоты на модуль, % |
±0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - напряжённость магнитного поля промышленной частоты (50 Гц), А/м, не более |
от +18 до +25 включ. от 45 до 80 включ. 80 |
|
Примечания: 1. Электрический диапазон сигнала датчика (первичного преобразователя) должен находиться в диапазоне измерений входного сигнала модуля. 2. Диапазон рабочих частот входного сигнала может быть любым, в пределах указанного диапазона рабочих частот входного сигнала модуля. Диапазон рабочих частот входного сигнала определяется при настройке модуля в соответствии с требованиями к реализуемым в системе каналам измерений параметров вибрации и указывается в формуляре или паспорте. 3. Базовая частота может быть изменена при настройке модуля в соответствии с требованиями к реализуемым в системе каналам измерений. | |
|
Таблица 6 - Метрологические характеристики модуля измерительного M |
M530-NTA01 |
|
Наименование характеристики |
Значение |
|
Количество каналов измерений |
4 |
|
Типы поддерживаемых термопреобразователей сопротивления |
Pt100, Pt1000, П100, П1000, Cu50, Cu100, Cu1000, Ni100, Ni120 |
|
Диапазоны измерений температуры от термопреобразователей сопротивления, °С |
согласно ГОСТ 6651-2009 |
|
Ток возбуждения датчиков термопреобразователей сопротивления, мА: - 2-х, 4-х проводная схема подключения - 3-х проводная схема подключения |
1,0 0,5; 0,25 |
|
Диапазоны измерений сигналов от термопреобразователей сопротивления, Ом |
125, 250, 500, 1000, 2000, 4000 1) |
|
Пределы допускаемой приведенной к диапазону погрешности измерений сигналов от термопреобразователей сопротивления во всем диапазоне рабочих температур окружающего воздуха (Ytrtd), % |
±0,1 |
|
Типы поддерживаемых термопар |
R, S, b, J, t, E, K, N, A, M |
|
Диапазоны измерений температуры от термопар, °С |
согласно ГОСТ Р 8.585-2001 |
|
Диапазоны измерений сигналов от термопар, мВ |
от -15 до +15 от -30 до +30 от -60 до +60 от -120 до +120 от -250 до +250 от -500 до +500 от -1000 до +1000 от -2000 до +2000 |
|
Пределы допускаемой приведенной к диапазону погрешности измерений сигналов от термопар во всем диапазоне рабочей температуры окружающего воздуха (Yttc), % |
±0,1 2) |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванные влиянием относительной влажности на модуль, % |
±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванные влиянием переменного магнитного поля сетевой частоты на модуль, % |
±0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - напряжённость магнитного поля промышленной частоты (50 Гц), А/м, не более |
от +18 до +25 включ. от 45 до 80 включ. 80 |
|
Примечания: 1. Только для 3-х проводной схемы подключения термопреобразователей сопротивления. 2. Погрешность компенсации холодного спая термопар включена в основную погрешность. | |
|
Таблица 7 - Метрологические характеристики модуля измерительного M |
M530-NAI01.2 |
|
Наименование характеристики |
Значение |
|
Количество каналов измерения |
2 |
|
Наименование характеристики |
Значение |
|
Диапазоны измерений входного сигнала силы постоянного тока 1), мА |
от 0 (4) до 20 |
|
Пределы допускаемой основной относительной погрешности измерений силы постоянного тока по цифровому индикатору и интерфейсам связи (8мп), % |
±0,25 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы постоянного тока модулем, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (^TMD), % |
±1,0 |
|
Диапазоны измерений входного сигнала напряжения постоянного тока 1, 2), В |
от - 10 до +10 от 0,05 до 20 |
|
Пределы допускаемой основной приведенной к диапазону погрешности измерений напряжения постоянного тока по цифровому индикатору и интерфейсам связи (YmD), % |
±0,15 |
|
Пределы допускаемой дополнительной приведенной к диапазону погрешности измерений напряжения постоянного тока модулем, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (YtmD), % |
±1,0 |
|
Диапазон измерений СКЗ входного сигнала силы переменного тока 1, 3), мА |
от 0,07 до 5,60 |
|
Диапазон измерений СКЗ входного сигнала напряжения переменного тока 1, 4), В |
от 0,01 до 7,00 |
|
Диапазон рабочих частот 5), Г ц |
от 0,5 до 10000 |
|
Предельное отношение верхней (Fb) к нижней (Fh) граничной частоты диапазона измерений входного сигнала, не более, Fb/Fh: - измерение СКЗ силы переменного тока (напряжения переменного тока), СКЗ интегрированной силы переменного тока (интегрированного напряжения переменного тока) - измерение размаха силы переменного тока (напряжения переменного тока), размаха интегрированной силы переменного тока (интегрированного напряжения переменного тока) |
1000 500 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ/размаха силы переменного тока (напряжения переменного тока) без интегрирования сигнала первичного преобразователя на базовой частоте 80 Гц 6) по цифровому индикатору и интерфейсам связи (8МА), % |
±0,5 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ/размаха силы переменного тока (напряжения переменного тока) при интегрировании сигнала первичного преобразователя на базовой частоте 80 Гц 6) по цифровому индикатору и интерфейсам связи (3МА1~), % |
±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений СКЗ/размаха силы переменного тока (напряжения переменного тока), интегрированной силы переменного тока (интегрированного напряжения переменного тока) модулем, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (8тма), % |
±1,0 |
|
Наименование характеристики |
Значение |
|
Неравномерность АЧХ измерений СКЗ силы переменного тока (напряжения переменного тока), СКЗ интегрированной силы переменного тока (интегрированного напряжения переменного тока) в диапазоне рабочих частот входного сигнала (АЛЧХ), % |
±2,0 5) |
|
Неравномерность АЧХ измерений размаха силы переменного тока (напряжения переменного тока), размаха интегрированной силы переменного тока (интегрированного напряжения переменного тока) в диапазоне рабочих частот входного сигнала (АЛЧХ), % |
±2,5 5) |
|
Пределы допускаемой абсолютной погрешности измерений фазы входного синусоидального сигнала (Арн), градус |
±3,0 |
|
Выходной унифицированный сигнал постоянного тока 7), мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности установки силы постоянного тока на унифицированном выходе (Умо), % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности установки силы постоянного тока на унифицированном выходе, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (Утм0), % |
±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванные влиянием относительной влажности на модуль, % |
±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванные влиянием переменного магнитного поля сетевой частоты на модуль, % |
±0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - напряжённость магнитного поля промышленной частоты (50 Гц), А/м, не более |
от +18 до +25 включ. от 45 до 80 включ. 80 |
|
Примечания: 1. Электрический диапазон сигнала датчика (первичного преобразователя) должен находится в диапазоне измерений модуля. 2. Определяется перемычками на плате модуля измерительного. 3. В режиме измерения силы электрического тока. 4. В режиме измерения напряжения электрического тока, в том числе при работе в стандарте IEPE. 5. Диапазон рабочих частот входного сигнала может быть любым, в пределах указанного диапазона рабочих частот входного сигнала модуля. Диапазон рабочих частот определяется при настройке модуля в соответствии с требованиями к реализуемым в системе каналам измерения параметров вибрации. 6. Базовая частота может быть изменена при настройке модуля в соответствии с требованиями к реализуемым в системе каналам измерений. 7. Для варианта исполнения модуля с унифицированным токовым выходом (выходами). | |
Таблица 8 - Метрологические характеристики модуля измерительного MM530-NFI01.1, MM530-
NFI01.2
|
Наименование характеристики |
Значение |
|
Количество каналов измерений: - MM530-NFI01.1 - MM530-NFI01.2 |
1 2 |
|
Диапазоны измерений входного сигнала силы постоянного тока 1), мА |
от 0 (4) до 20 |
|
Пределы допускаемой основной относительной погрешности измерений силы постоянного тока по цифровому индикатору и интерфейсам связи (8мп), % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы постоянного тока модулем, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (^TMD), % |
±1,0 |
|
Диапазоны измерений входного сигнала напряжения постоянного тока 1, 2), В |
от - 10 до +10 от 0,05 до 20 |
|
Пределы допускаемой основной приведенной к диапазону погрешности измерений напряжения постоянного тока по цифровому индикатору и интерфейсам связи (Yud)- % |
±0,25 |
|
Пределы допускаемой дополнительной приведенной к диапазону погрешности измерений напряжения постоянного тока модулем, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (YTMD), % |
±1,0 |
|
Диапазон измерений частоты вращения ротора, об/мин |
от 0,5 до 12000 3) |
|
Число импульсов на один оборот ротора (настраиваемая величина) |
от 1 до 250 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты вращения ротора по цифровому индикатору и интерфейсам связи (Др), об/мин |
±0,5 |
|
Выходной унифицированный сигнал силы постоянного тока 4), мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности установки силы постоянного тока на унифицированном выходе (Умо), % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности установки силы постоянного тока на унифицированном выходе, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (Утмо)- % |
±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванные влиянием относительной влажности на модуль, % |
±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванные влиянием переменного магнитного поля сетевой частоты на модуль, % |
±0,5 |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - напряжённость магнитного поля промышленной частоты (50 Гц), А/м, не более |
от +18 до +25 включ. от 45 до 80 включ. 80 |
|
Примечания: 1. Электрический диапазон сигнала датчика (первичного преобразователя) должен находиться в диапазоне измерений модуля. 2. Не распространяется на измерительные цепи тахометрического сигнала. 3. Диапазон с указанной метрологической точностью. Фактический диапазон измерений от 0,1 об/мин. 4. Для варианта исполнения модуля с унифицированным токовым выходом (выходами). | |
|
Таблица 9 - Метрологические характеристики модуля измерительного M |
VI540-NAV01 |
|
Наименование характеристики |
Значение |
|
Количество каналов измерений |
2 |
|
Диапазоны измерений входного сигнала силы постоянного тока 1), мА |
от 0 (4) до 20 |
|
Пределы допускаемой основной относительной погрешности измерений силы постоянного тока по интерфейсам связи (8MD), % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы постоянного тока модулем, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (^TMD), % |
±1,0 |
|
Диапазон измерений входного сигнала напряжения постоянного тока 1 2), В |
от 0,05 до 10 |
|
Пределы допускаемой основной приведенной к диапазону погрешности измерений напряжения постоянного тока по интерфейсам связи (ymd ), % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной к диапазону погрешности измерений напряжения постоянного тока модулем, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (YTMD), % |
±1,0 |
|
Диапазон измерений СКЗ входного сигнала силы переменного тока 1 3), мА |
от 0,07 до 5,60 |
|
Диапазон измерений СКЗ входного сигнала напряжения переменного тока 1 4), мВ |
от 10 до 3500 |
|
Диапазон рабочих частот 5), Г ц |
от 0,5 до 15000 |
|
Предельное отношение верхней (Fb) к нижней (Fh) граничной частоты диапазона измерений входного сигнала, не более, Fb/Fh: - измерение СКЗ силы переменного тока (напряжения переменного тока), СКЗ интегрированной силы переменного тока (интегрированного напряжения переменного тока) - измерение размаха силы переменного тока (напряжения переменного тока), размаха интегрированной силы переменного тока (интегрированного напряжения переменного тока) |
2000 1000 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ/размаха силы переменного тока (напряжения переменного тока) без интегрирования сигнала первичного преобразователя на базовой частоте 80 Гц 6) по интерфейсам связи (3МА), % |
±0,5 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ/размаха силы переменного тока (напряжения переменного тока) при интегрировании сигнала первичного преобразователя на базовой частоте 80 Гц 6) по интерфейсам связи (3МА1), % |
±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений СКЗ/размаха силы переменного тока (напряжения переменного тока), интегрированной силы переменного тока (интегрированного напряжения переменного тока) модулем, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (3ТМА), % |
±1,0 |
|
Неравномерность АЧХ измерений СКЗ силы переменного тока (напряжения переменного тока), СКЗ интегрированной силы переменного тока (интегрированного напряжения переменного тока) в диапазоне рабочих частот входного сигнала (5АЧХ), % |
±2,0 5) |
|
Неравномерность АЧХ измерений размаха силы переменного тока (напряжения переменного тока), размаха интегрированной силы переменного тока (интегрированного напряжения переменного тока) в диапазоне рабочих частот входного сигнала (5АЧХ), % |
±2,55) |
|
Пределы допускаемой абсолютной погрешности измерений фазы входного синусоидального сигнала (Арн), градус |
±3,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванные влиянием относительной влажности на модуль, % |
±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванные влиянием переменного магнитного поля сетевой частоты на модуль, % |
±0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - напряжённость магнитного поля промышленной частоты (50 Гц), А/м, не более |
от +18 до +25 включ. от 45 до 80 включ. 80 |
|
Примечания: 1. Электрический диапазон сигнала датчика (первичного преобразователя) должен находиться в диапазоне измерений модуля. 2. Определяется перемычками на плате модуля измерительного. 3. В режиме измерения силы электрического тока. 4. В режиме измерения напряжения электрического тока. 5. Диапазон рабочих частот входного сигнала может быть любым, в пределах указанного диапазона рабочих частот входного сигнала модуля. Диапазон рабочих частот определяется при настройке модуля в соответствии с требованиями к реализуемым в системе каналам измерения параметров вибрации. 6. Базовая частота может быть изменена при настройке модуля в соответствии с требованиями к реализуемым в системе каналам измерений. | |
Таблица 10 - Метрологические характеристики модуля измерительного MM540-ADC01
|
Наименование характеристики |
Значение |
|
Количество каналов измерений |
6 |
|
Диапазоны измерений входного сигнала силы постоянного тока 1), мА |
от 0 (4) до 20 |
|
Пределы допускаемой основной относительной погрешности измерений силы постоянного тока по интерфейсам связи (8MD), % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы постоянного тока модулем, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (^TMD), % |
±1,0 |
|
Диапазон измерений входного сигнала напряжения постоянного тока 1 2), В |
от 0,15 до 20 |
|
Пределы допускаемой основной приведенной к диапазону погрешности измерений напряжения постоянного тока по интерфейсам связи (ymd ), % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной к диапазону погрешности измерений напряжения постоянного тока модулем, вызванные изменением температуры окружающего воздуха от нормальной до конечных значений диапазона рабочих температур воздействующих на модуль (YtmD), % |
±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванные влиянием относительной влажности на модуль, % |
±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванные влиянием переменного магнитного поля сетевой частоты на модуль, % |
±0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - напряжённость магнитного поля промышленной частоты (50 Гц), А/м, не более |
от +18 до +25 включ. от 45 до 80 включ. 80 |
|
Примечания: 1. Электрический диапазон сигнала датчика (первичного преобразователя) должен находиться в диапазоне измерений модуля. 2. Определяется перемычками на плате модуля измерительного. | |
Таблица 11 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество дискретных входов |
3 1) |
|
Количество дискретных выходов |
62) |
|
Основной интерфейс настройки параметров модуля |
USB |
|
Число независимых интерфейсов RS485 (без гальванической изоляции) |
2 |
|
Число независимых интерфейсов CAN2.0B (без гальванической изоляции) |
2 |
|
Диапазон рабочих температур, °С |
от -40 до +70 |
|
Напряжение питания (постоянное), В |
от 20 до 26 |
|
Ток потребления, мА, не более |
150 3) |
|
Габаритные размеры, мм, не более: | |
|
- модулей питания - модулей контроля питания - модулей измерительных (и других модулей аппаратуры) |
40,3x85x127 30,2x85x127 35,3x85x127 20,1x85x127 |
|
Масса, кг, не более: - модулей питания - других модулей аппаратуры |
0,2 0,1 |
|
Условия эксплуатации: - температура окружающей среды, °С: - относительная влажность, % - напряжённость магнитного поля промышленной частоты (50 Гц), А/м, не более |
от -40 до +70 от 45 до 90 400 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч - модуль измерительный (один канал) - модуль питания - модуль логический - другие узлы аппаратуры |
150 000 100 000 150 000 100 000 |
|
Примечания: 1. Дискретные (логические) входы 1, 2 могут использоваться для приема импульсов синхронизации. 2. Дискретные (логические) входы 1, 2 могут использоваться для формирования импульсов синхронизации. 3. Ток потребления указан без учета тока потребления датчиков и других внешних цепей. | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации, формуляра или паспорта типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Комплектность
Таблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аппаратура контрольно-измерительная «Вибробит 500» |
— |
1 комплект |
|
Аппаратура контрольно-измерительная «Вибробит 500». Руководство по эксплуатации |
ВШПА.421412.501.001 РЭ |
1 экз. |
|
Аппаратура контрольно-измерительная «Вибробит 500». Формуляр1) |
ВШПА.421412.500.ХХХ ФО |
1 экз. |
|
Аппаратура контрольно-измерительная «Вибробит 500». Паспорт1) |
ВШПА.421412.500.ХХХ ПС |
1 экз. |
|
П р и м е ч а н и е: 1. Если аппаратура состоит из одного канала измерений (одного узла аппаратуры), то вместо формуляра может оформляться паспорт. 2. Состав аппаратуры определяется договором. | ||
Сведения о методах измерений
приведены в разделе 2 «Порядок работы с модулями» руководства по эксплуатации ВШПА.421412.500.001 РЭ.
Нормативные документы
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 сентября 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
ВШПА.421412.501.001 ТУ Аппаратура контрольно-измерительная «Вибробит 500». Технические условия.
Смотрите также
