Терморегистраторы-индикаторы пороговые ТИ-2-"Т-конт МК"
| Номер в ГРСИ РФ: | 79949-20 |
|---|---|
| Производитель / заявитель: | ООО "Термоконт-МК", г. Видное, Московская обл. |
Терморегистраторы-индикаторы пороговые ТИ-2-«Т-конт МК» (далее по тексту -«терморегистраторы») предназначены для измерений и регистрации температуры, а также для выявления (индикации) и контроля нарушений температурного режима (выход за пределы заданных температурно-временных условий) в системе «холодовой цепи».
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 79949-20 | |||||||||||||||||||||||||||
| Действует | по 02.12.2030 | |||||||||||||||||||||||||||
| Наименование | Терморегистраторы-индикаторы пороговые | |||||||||||||||||||||||||||
| Модель | ТИ-2-"Т-конт МК" | |||||||||||||||||||||||||||
| Приказы |
№1475 от
21.07.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№1911 от
09.09.2025
— О продлении срока действия утвержденных типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b2ee4318-e03b-eb0f-1c2f-c7f126c0f01b | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ИНКОБО», РОССИЯ, 108826, г. Москва, вн.тер.г. муниципальный округ Коммунарка, п. Коммунарка, ул. Потаповская роща, д. 7, к. 1, помещ. 37П; ООО «Термоконт-МК», РОССИЯ, 142700, Московская обл., г.о. Ленинский, г. Видное, ш. Белокаменное, д. 10/2, стр. 5, пом. 38
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
32270
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 32157 (100%) |
| Неуспешных поверок (СИ непригодно) | 113 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
79949-20: Описание типа
2022-79949-20.pdf
|
Скачать | 176.5 КБ | |
|
79949-20: Методика поверки
2020-mp79949-20.pdf
|
Скачать | 2.2 MБ | |
|
79949-20: Описание типа
2025-79949-20.pdf
|
Скачать | 136.9 КБ |
Описание типа
Назначение
Терморегистраторы-индикаторы пороговые ТИ-2-«Т-конт МК» (далее по тексту -«терморегистраторы») предназначены для измерений и регистрации температуры, а также для выявления (индикации) и контроля нарушений температурного режима (выход за пределы заданных температурно-временных условий) в системе «холодовой цепи».
Описание
Принцип действия терморегистраторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре и поступающих в электронный блок от встроенных первичных преобразователей температуры, в цифровой код.
Терморегистраторы представляют собой автономные программируемые самописцы, многократного применения, фиксирующие температуру в течение заданного интервала времени и длительности записи. Считывание информации, накопленной в терморегистраторах, в виде отчетного файла формата «.pdf» или «.csv», а также запись в них новых установочных параметров производится с помощью персонального компьютера. Терморегистраторы позволяют установить различное количество пороговых значений температуры, при нарушении которых происходит индикация в мигающем режиме светодиода «Тревога». Опция настройки постоянно включенного дисплея позволяет использовать устройство для регистрации, мониторинга и отображения конкретных значений температуры в конкретный момент времени в помещениях, на витринах, в фармацевтических холодильниках и других средах с заданным температурным режимом.
Конструктивно все терморегистраторы выполнены в виде компактного моноблока из поликарбоната со встроенным первичным преобразователем. В корпус терморегистраторов встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру. Терморегистраторы имеют съемный колпачок, закрывающий USB - разъем. На лицевой панели корпуса расположены органы управления и индикации: кнопки «Старт» и «Стоп»; LCD -дисплей, на котором отображаются данные по текущей температуре, заряду батареи, установленным температурным пороговым значениям, зафиксированному нарушению температурных порогов, статусе работы устройства; световые индикаторы «НОРМА» и «ТРЕВОГА». Цветовая гамма этикеток и материал корпусов терморегистраторов могут быть изменены по решению Изготовителя (Правообладателя) в одностороннем порядке, при условии, что внутреннее наполнение терморегистраторов останется неизменным.

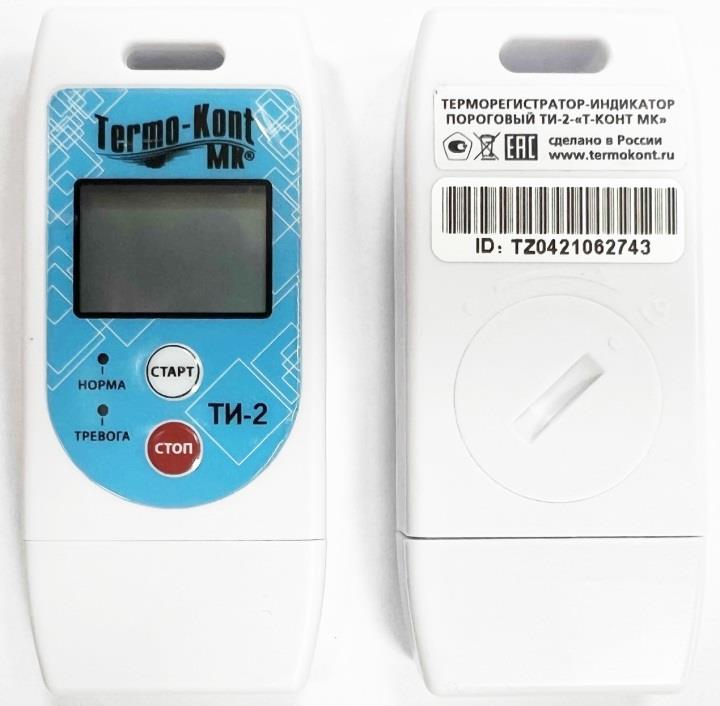

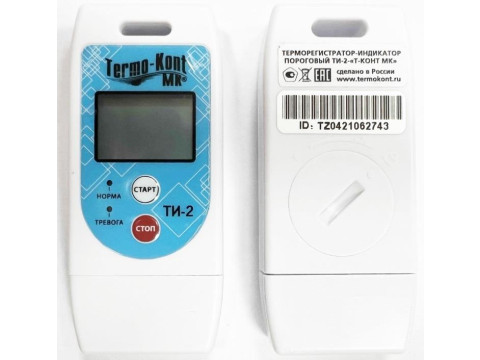

Общий вид терморегистраторов представлен на рисунке 1.
ТЕРМОРЕГИСТРАТОР-ИНДИКАТОР ПОРОГОВЫЙ ТИ-2-«Т-КОНТ МК» йиТГИП! аделаи° • р°ссии /ЛА. И1Н www.termokont.ru
« lllll'MIII III II
ID: TZ0421062743
Место нанесения заводского номера
Рисунок 1 - Общий вид терморегистраторов
Пломбирование термрегистраторов не предусмотрено. Заводские (индивидуальные) номера терморегистраторов нанесены на этикетки в виде наклеек-шильдиков, и неизменяемо прописаны во внутреннюю электронную память терморегистраторов. Конструкция терморегистраторов не предполагает нанесение знака поверки на этикетку средства измерения.
Программное обеспечение
Программное обеспечение (ПО) терморегистраторов состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в терморегистраторы на предприятии-изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Идентификационные данные встроенного ПО терморегистраторов представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.04 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Автономная часть ПО применяется для настройки таких параметров терморегистраторов, как: количество пороговых значений, период измерения температуры, длительность записи и время задержки начала измерений («отложенный» старт). Первичная настройка параметров по умолчанию осуществляется на предприятии-изготовителе перед поставкой изделий конечному потребителю, дальнейшая настройка осуществляться потребителем самостоятельно.
Идентификационные данные автономного ПО терморегистраторов представлены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TI-2 Termokont-MK |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2.4 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Технические характеристики
Метрологические и основные технические характеристики терморегистраторов-индикаторов пороговых ТИ-2-«Т-конт МК» приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры, °С |
от -30 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Примечание: Допускается применять терморегистраторы в диапазоне измерений, лежащем внутри нормируемого диапазона измерений, приведенного в таблице. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Разрешающая способность (цена единицы младшего разряда) дисплея терморегистраторов, °С |
0,1 |
|
Количество пороговых значений |
4 (2 верхних порога и 2 нижних порога. Возможна настройка устройства на 2,3,4 порога опционально) |
|
Период измерения температуры |
от 10 с до 18 ч |
|
Время задержки начала контроля после нажатия кнопки «Старт», мин |
от 1 до 254 |
|
Номинальное напряжение питания (от сменной литиевой батареи типа CR2032), В |
3 |
|
Габаритные размеры, мм, не более |
90x40x20 |
|
Масса, г, не более |
30 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при окружающей температуре +25 °С), %, не более |
от -30 до +60 95 |
|
Средняя наработка до отказа, ч, не менее |
20 000 |
|
Средний срок службы, лет, не менее |
3 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации на терморегистраторы типографским способом, а также на корпус терморегистратора с помощью наклейки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Терморегистратор-индикатор пороговый |
ТИ-2-«Т-конт МК» |
1 шт. |
|
Упаковка |
- |
1 шт. |
|
Батарея типа CR2032 |
- |
1 шт. |
|
Контрольная карточка |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Программное обеспечение (находится в свободном доступе для скачивания на сайте www.termokont.ru) |
- |
- |
Сведения о методах измерений
приведены в разделе 5 Руководства по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ТУ 26.51.51-012-70082873-2019 Терморегистратор-индикатор пороговый ТИ-2-«Т-конт МК». Технические условия.
