Анализаторы портативные спектрометрические Vanta

Номер в ГРСИ РФ: 79991-20
Категория: Спектрометры
Производитель / заявитель: Фирма "Olympus Scientific Solutions Americas", США
Скачать
79991-20: Описание типа СИ Скачать 305 КБ
79991-20: Методика поверки МП 04-221-2020 Скачать 756.2 КБ
Заказать
Поставщик: АССА Лабораторные системы
Анализаторы портативные спектрометрические Vanta поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Анализаторы портативные спектрометрические Vanta предназначены для измерений массовой доли химических элементов в веществах и материалах методом энергодисперсионной рентгеновской флуоресценции.

Информация по Госреестру

Основные данные
Номер по Госреестру 79991-20
Наименование Анализаторы портативные спектрометрические
Модель Vanta
Страна-производитель СОЕДИНЕННЫЕ ШТАТЫ
Срок свидетельства (Или заводской номер) 07.12.2025
Производитель / Заявитель

Olympus Scientific Solutions Americas Corp., США

СОЕДИНЕННЫЕ ШТАТЫ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 585
Найдено поверителей 28
Успешных поверок (СИ пригодно) 585 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 19.11.2024

Поверители

Скачать

79991-20: Описание типа СИ Скачать 305 КБ
79991-20: Методика поверки МП 04-221-2020 Скачать 756.2 КБ

Описание типа

Назначение

Анализаторы портативные спектрометрические Vanta предназначены для измерений массовой доли химических элементов в веществах и материалах методом энергодисперсионной рентгеновской флуоресценции.

Описание

Принцип действия анализаторов портативных спектрометрических Vanta (далее - анализаторы) основан на облучении образца первичным рентгеновским излучением и регистрации детектором характеристического рентгенофлуоресцентного излучения. Первичное рентгеновское излучение создает рентгеновская трубка.

В состав анализаторов входит энергодисперсионный флуоресцентный рентгеновский спектрометр (далее - спектрометр).

Спектрометр состоит из следующих компонентов:

- рентгеновская трубка;

- кремниевый дрейфовый детектор или полупроводниковый Si-PIN детектор;

- датчик приближения;

- сенсорный ЖК дисплей;

- электронный блок;

- по предварительному заказу - настольная рабочая станция с отсеком для проб, при любых возможных условиях эксплуатации исключающая возможность выхода прямого пучка рентгеновского излучения за пределы корпуса анализатора и исключающая возможность доступа в зону прямого пучка рентгеновского излучения при работе анализатора.

Анализаторы выпускаются в пяти модификациях в зависимости от материала анода рентгеновской трубки и детектора. Анализаторы Vanta Element состоят из рентгеновской трубки с вольфрамовым (W) анодом и полупроводникового Si-PIN детектора. Анализаторы Vanta Element S состоят из рентгеновской трубки с серебряным (Ag) анодом и SDD детектора. Анализаторы Vanta L состоят из рентгеновской трубки с вольфрамовым (W) анодом и полупроводникового Si-PIN детектора. Анализаторы Vanta C состоят из рентгеновской трубки с родиевым (Rh) или вольфрамовым (W), или серебряным (Ag) анодом и SDD детектора. Анализаторы Vanta M состоят из рентгеновской трубки с родиевым (Rh) или вольфрамовым (W) анодом и SDD детектора увеличенной площади.

Анализаторы Vanta C предназначены для измерений массовой доли химических элементов в твердых образцах, порошках и для измерений серы в нефтепродуктах. Анализаторы Vanta M предназначены для измерений массовой доли химических элементов в твердых образцах и порошках. Анализаторы Vanta L, Vanta Element, Vanta Element S предназначены для измерений массовой доли химических элементов в твердых образцах. Для обеспечения точности результатов измерений массовой доли химических элементов анализатором используются соответствующие калибровочные образцы.

SDD детектор или полупроводниковый Si-PIN детектор преобразует энергию вторичного рентгенофлуоресцентного излучения в электрический сигнал, который преобразуется в аналого-цифровом преобразователе. Сигнал с преобразователя поступает на многоканальный анализатор, который регистрирует число импульсов в каждом канале. Программное обеспечение преобразует полученные данные в виде спектра и обрабатывает их.

Специализированное программное обеспечение позволяет рассчитывать элементный состав анализируемого образца и, в зависимости от заказа, проводить коррекцию дрейфа.

В стандартную комплектацию анализаторов включены измерительные окна, их тип и количество зависят от модификации анализатора.

Защита анализаторов от несанкционированного вскрытия обеспечивается с помощью специальных винтов, фиксирующих верхнюю съемную панель.

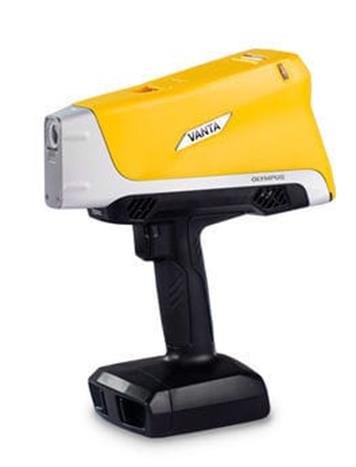

Общий вид анализаторов с обозначением места нанесения знака поверки представлен на рисунке 1.

Место нанесения знака поверки

Рисунок 1 - Общий вид анализаторов с обозначением места нанесения знака поверки

Программное обеспечение

Идентификационные данные программного обеспечения анализаторов представлены в таблице 1. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения анализаторов

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Vanta Software

Номер версии (идентификационный номер) ПО

не ниже 3.14.62

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Анализируемые элементы:

- Vanta Element, Vanta L

- Vanta C, Vanta M, Vanta Element S

от Ti22 до U92 от Mg12 до U92

Поддиапазоны измерений массовой доли элементов в веществах и материалах, %:

- в твердых образцах

- серы в нефтепродуктах

- в порошках

от 0,001 до 100 от 1,5 до 3,0 от 0,001 до 40

Пределы допускаемой относительной систематической составляющей погрешности измерений массовой доли элементов в веществах и материалах, %, в поддиапазонах:

- от 0,001 до 1,5 % включ.

- св. 1,5 до 100 % включ.

±25 ±5

Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности измерений массовой доли элементов в веществах и материалах, %, в поддиапазонах:

- от 0,001 до 1,5 % включ.

- св. 1,5 до 100 % включ.

5 0,6

Т аблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество одновременно определяемых элементов: - Vanta Element, Vanta L

- Vanta C, Vanta M, Vanta Element S

до 42

до 49

Локальность измерения, мм, не менее

3

Параметры электрического питания:

- съемная литий-ионная батарея с напряжением, В

- напряжение переменного тока, В

- диапазон частоты питающей сети, Гц

14,4 от 187 до 242 от 50 до 60

Потребляемая мощность, Вт, не более

70

Габаритные размеры, мм, не более:

- длина

- ширина

- высота

242

83

289

Масса, кг, не более:

- Vanta L, Vanta C, Vanta M без батареи

- Vanta L, Vanta C, Vanta M c батареей

- Vanta Element, Vanta Element S без батареи

- Vanta Element, Vanta Element S с батареей

1,5

1,7

1,4

1,6

Продолжение таблицы 3

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность окружающего воздуха, %

от -10 до +50 от 10 до 90

Средняя наработка на отказ, ч

70 000

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус анализаторов способом наклеивания.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор портативный спектрометрический

Vanta1

1 шт.

Адаптер переменного тока

-

1 шт.

Кабель USB (разъёмы USB А и USB mini B)

-

1 шт.2

USB накопитель с эксплуатационной документацией на анализатор

-

1 шт.

Карта памяти microSD

-

1 шт. 2

Калибровочный образец

-

1 шт.3

Кювета и пленка для измеряемых жидких и порошкообразных образцов

-

1 шт.3

Док-станция

-

1 шт. 2

Измерительные окна

-

10 шт.4

Литий-ионные батареи

-

2 шт.5

Кейс

-

1 шт.

Рабочая станция

Vanta Workstation

1 шт.3

Руководство по эксплуатации

DMTA-10072-01RU -Версия Е

1 экз.

Паспорт

-

1 экз.

Методика поверки (копия)6

МП 04-221-2020

1 экз.

Модификация анализатора в зависимости от заказа

2 не входит в комплектность Vanta Element, Vanta Element S

3по требованию заказчика в зависимости от модификации анализатора

4для Vanta Element, Vanta Element S 3 шт.

5для Vanta Element, Vanta Element S 1 шт.

6по требованию заказчика

Поверка

осуществляется по документу МП 04-221-2020 «ГСИ. Анализаторы портативные спектрометрические Vanta. Методика поверки», утвержденному ФГУП «УНИИМ» 31.07.2020.

Основные средства поверки:

- ГСО 6319-92/6323-92 состава латуни оловянно-свинцовой ЛЦ25С2 (комплект М171), массовая доля меди 64,1 %, абсолютная погрешность ±0,6 % при Р=0,95; массовая доля сурьмы 0,045 %, абсолютная погрешность ±0,005 % при Р=0,95;

- ГСО 8050-94 состава сплава медно-никелевого типа МН95-5 (М2013х), массовая доля меди 94,92 %, абсолютная погрешность ±0,11 % при Р=0,95;

- ГСО 1865-87П руды железной (Р8), массовая доля элементов от 0,031 % до 38,2 %, абсолютная погрешность от ±0,001 % до ±0,1 % при Р=0,95;

- ГСО 9820-2011 массовой доли серы в нефтепродуктах (СО СН-ПА-2 (2,5)), массовая доля серы 2,5 %, относительная погрешность ±2,5 % при Р=0,95.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус анализаторов в виде наклейки и в свидетельство о поверке.

Сведения о методах измерений

приведена в руководстве по эксплуатации.

Нормативные документы

ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения;

Техническая документация Olympus Scientific Solutions Americas Corp., США.
