Системы измерения наведенных токов СИНТ
| Номер в ГРСИ РФ: | 80008-20 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИОФИ", г.Москва |
Системы измерения наведенных токов СИНТ (далее - системы СИНТ) предназначены для измерений тока в электрических цепях технических систем и объектов при воздействиях импульсных и низкочастотных электромагнитных полей.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 80008-20 | ||||||||||||
| Наименование | Системы измерения наведенных токов | ||||||||||||
| Модель | СИНТ | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6b83f34f-352a-2fd8-2eee-6c9a2733914d | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ"), РОССИЯ, г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
80008-20: Описание типа
2020-80008-20.pdf
|
Скачать | 295.3 КБ | |
|
80008-20: Методика поверки
2020-mp80008-20.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Системы измерения наведенных токов СИНТ (далее - системы СИНТ) предназначены для измерений тока в электрических цепях технических систем и объектов при воздействиях импульсных и низкочастотных электромагнитных полей.
Описание
Принцип действия систем СИНТ основан на преобразовании с помощью пироэлектрического кристалла сигналов электрического тока, распространяющихся в электрических цепях, в сигналы электрического напряжения, которые переводятся в цифровой вид и далее визуализируются и обрабатываются на персональной электронной вычислительной машине (далее -ПЭВМ) с помощью специального программного обеспечения.
Системы СИНТ состоят из следующих основных частей:
- первичных измерительных преобразователей тока ПИП(Т) (далее - ПИП (Т));
- соединительных кабелей;
- восьмиканального измерительного модуля на основе аналого-цифрового преобразователя с оптико-электронным устройством передачи сигнала ИМ (далее - ИМ);
- волоконно-оптического кабель ВОК (далее - ВОК);
- оптико-электронного устройства приема и преобразования сигнала УПП (далее - УПП);
- USB кабеля;
- регистрирующего устройства на основе ПЭВМ типа ноутбук с установленным специальным программным обеспечением СПО (далее - СПО) «Система СИНТ»;
- зарядного устройства ЗУ (далее - ЗУ);
-комплекта запасных инструментов и принадлежностей ЗИП (далее - ЗИП).
Измерительный модуль ИМ, волоконно-оптический кабель ВОК, оптико-электронного устройства приема и преобразования сигнала УПП и USB кабель образуют восьмиканальную измерительную систему с передачей информации по волоконно-оптической линии.
Первичный измерительный преобразователь ПИП(Т) подключается к электрической цепи в которой проводятся измерения. При воздействии на техническое средство или объект импульсных и низкочастотных электромагнитных полей в первичной цепи ПИП(Т) протекает наведенный электрический ток и выделяется тепловая энергия, которая передается пироэлектрическому кристаллу. Разогрев пироэлектрического кристалла приводит к изменению его поляризации, в результате чего в нагрузочном сопротивлении протекает ток, компенсирующий изменение поляризации кристалла. Сигнал электрического напряжения на нагрузочном сопротивлении усиливается и передается на выход ПИП(Т).
Выходы ПИП(Т) с помощью соединительных кабелей подключаются к восьмиканальному измерительному модулю ИМ, где осуществляется усиление, оптическая развязка и, затем, аналого-цифровое преобразование выходных сигналов. Цифровые электрические сигналы преобразуются в оптические с помощью оптико-электронного устройства передаются по волоконно-оптическому кабелю ВОК в устройство приема и преобразования сигнала УПП, где происходит обратное преобразование оптических сигналов в электрические.
Посредством USB кабеля УПП подключается к ПЭВМ, где с помощью СПО осуществляется регистрация, визуализация и обработка сигналов. По зарегистрированным сигналам электрического напряжения с помощью градуировочной характеристики вычисляются действующие значения силы электрического тока, протекающего в первичной цепи ПИП(Т), а также, при необходимости, количество выделившейся энергии.
Общий вид систем СИНТ, представлен на рисунке 1.
Обозначение места нанесения маркировки представлено на рисунке 2.
Пломбирование не предусмотрено.

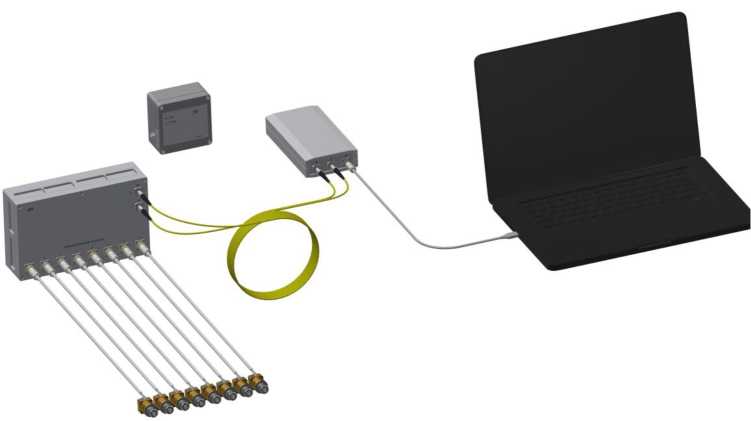

Рисунок 1 - Общий вид системы измерения наведенных токов СИНТ

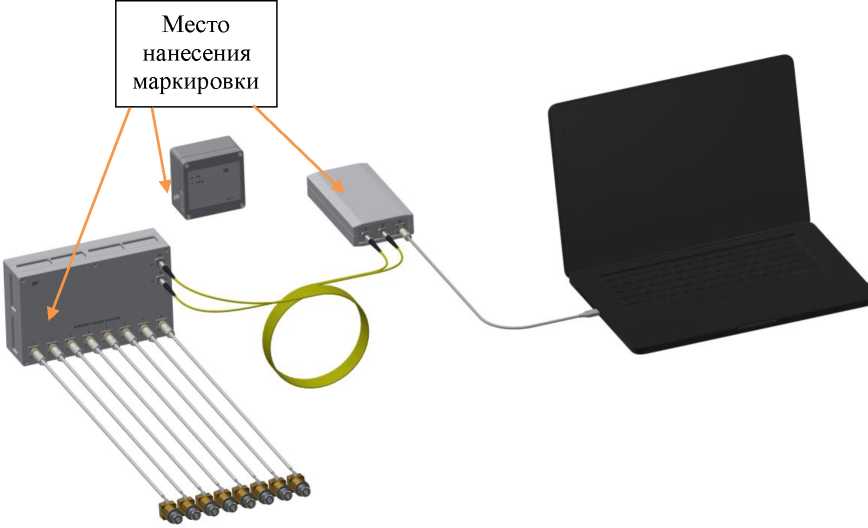

Рисунок 2 - Обозначение места нанесения маркировки
Программное обеспечение
Управление ИМ, регистрация, визуализация сигналов и их последующая обработка производится с помощью специального программного обеспечения (СПО) «Система СИНТ».
Интерфейс СПО включает панель управления (инициализация, связь с ИМ), панели измерительных преобразователей (визуализация выходных сигналов ПИП в потоковом режиме), панель дерева данных (файлов с записанными цифровыми сигналами) и вызываемую панель обработки, позволяющую рассчитать действующее значение силы электрического тока и количество выделившейся энергии по градуировочной характеристике.
В энергонезависимой памяти ИМ размещено встроенное программное обеспечение, предназначенное для обеспечения взаимодействия ПЭВМ и ИМ и передачи цифровых сигналов в потоковом режиме.
СПО и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют, доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением прибора.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения «Система СИНТ»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Система СИНТ» |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО (контрольная сумма метрологически значимой части ПО) |
ec974500b431ca5084ebb982b12a8cec |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений тока, А* |
от ±1,0-10-3 до ±1,0-10-1 |
|
Пределы допускаемой относительной погрешности измерений тока, % |
±15 |
|
Максимальная длительность измеряемых сигналов тока, с |
10 |
|
*Диапазон измерений соответствует диапазону выделившейся энергии от 1,0-10’5 до 1,0-10-1 Дж | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов на основе ПИП(Т), шт |
8 |
|
Значение сопротивления нити накаливания ПИП(Т), Ом |
от 0,3 до 6,0 |
|
Число разрядов АЦП, ед. |
12 |
|
Диапазон показаний, В |
от -2,048 до +2,048 |
|
Частота преобразования, Гц |
500 |
|
Электропитание ИМ: - напряжение питания, В - количество аккумуляторов, шт |
от ±10 до ±12 8 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Параметры электрического питания ЗУ и ПЭВМ: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
|
Габаритные размеры: - ПИП(Т), ДхШхВ, мм, не более - ИМ, ДхШхВ, мм, не более - ВОК, длина, м, не менее |
65х30х30 270x160x90 20 |
|
Масса (без ВОК), кг, не более: - ПИП(Т), общая - ИМ |
1,6 2,7 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при +20 °С, %, не более - атмосферное давление, кПа |
от +10 до +30 80 от 94 до 107 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерения наведенных токов СИНТ | ||
|
Первичный измерительный преобразователь тока ПИП(Т) |
- |
8 шт. |
|
Соединительный кабель |
- |
8 шт. |
|
Восьмиканальный измерительный модуль на основе аналого-цифрового преобразователя с оптико -электронным устройством передачи сигнала ИМ |
- |
1 шт. |
|
Волоконно-оптический кабель ВОК |
- |
1 шт |
|
Оптико-электронное устройство приема и преобразования сигнала УПП |
- |
1 шт |
|
USB кабель |
- |
1 шт |
|
Регистрирующее устройство на основе ПЭВМ (типа ноутбук) с установленным специальным программным обеспечением СПО «Система СИНТ» |
- |
1 шт. |
|
Зарядное устройство ЗУ |
- |
1 шт. |
|
Комплект ЗИП |
- |
1 шт. |
|
Паспорт |
КВФШ.468165.020ПС |
1 экз. |
|
Руководство по эксплуатации |
КВФШ.468165.020РЭ |
1 экз. |
|
Методика поверки |
МП 021.М12-20 |
1 экз. |
|
Упаковка |
- |
1 шт. |
Поверка
осуществляется по документу МП 021.М12-20 «ГСИ. Системы измерения наведенных токов
СИНТ. Методика поверки», утвержденным ФГУП «ВНИИОФИ» «31» июля 2020 г.
Основные средства поверки:
Государственный рабочий эталон единицы импульсного электрического напряжения 2-го разряда в диапазоне от 1,0-10’3 до 1,0-105 В в соответствии с Государственной поверочной схемой для средств измерений импульсного электрического напряжения, утвержденной Приказом Росстандартом 30 декабря 2019 г. № 3463.
Генератор импульсов Г5-102 (номер в Федеральном информационном фонде
39224-08)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверки методом наклеивания.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Государственная поверочная схема для средств измерений импульсного электрического напряжения, утверждена Приказом Росстандартом 30 декабря 2019 г. № 3463
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
