Хроматографы жидкостные портативные «БЛИЗАР CDT»
| Номер в ГРСИ РФ: | 80092-20 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | ООО "ИНТЕРЛАБ", г.Москва |
|
80092-20: Описание типа
2020-80092-20.pdf
|
Скачать | 338.3 КБ | |
|
80092-20: Описание типа
2025-80092-20-2.pdf
|
Скачать | 168.7 КБ | |
|
80092-20: Описание типа
2025-80092-20-3.pdf
|
Скачать | 166.7 КБ | |
|
80092-20: Методика поверки
651-20-020 МП
2020-mp80092-20-2.pdf
|
Скачать | 2.1 MБ | |
|
80092-20: Описание типа
2025-80092-20-4.pdf
|
Скачать | 197.1 КБ |
Хроматографы жидкостные портативные «БЛИЗАР CDT» (далее по тексту -хроматографы) предназначены для определения органических веществ в жидких средах методом высокоэффективной жидкостной хроматографии в изократическом режиме.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 80092-20 | ||||||
| Действует | по 07.12.2030 | ||||||
| Наименование | Хроматографы жидкостные портативные | ||||||
| Модель | «БЛИЗАР CDT» | ||||||
| Приказы |
№1645 от
11.08.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№2001 от
18.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№2350 от
30.10.2025
— О продлении срока действия утвержденных типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 76d8812a-7297-0a5b-9d3b-d6d1352e88d8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ИНТЕРЛАБ», РОССИЯ, 143441, Московская обл., г. Красногорск, д. Гаврилково, кв-л 5 (ЭЖК Эдем тер.), влд. 12
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
651-20-020 МП Государственная система обеспечения единства измерений. Хроматографы жидкостные портативные «БЛИЗАР CDT». Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 113 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
80092-20: Описание типа
2020-80092-20.pdf
|
Скачать | 338.3 КБ | |
|
80092-20: Методика поверки
2020-mp80092-20.pdf
Файл устарел
|
Скачать | 2.1 MБ | |
|
80092-20: Описание типа
2025-80092-20.pdf
Файл устарел
|
Скачать | 168.7 КБ | |
|
80092-20: Описание типа
2020-80092-20-1.pdf
Файл устарел
|
Скачать | 338.3 КБ | |
|
80092-20: Описание типа
2025-80092-20-1.pdf
Файл устарел
|
Скачать | 166.7 КБ | |
|
80092-20: Методика поверки
2020-mp80092-20-1.pdf
Файл устарел
|
Скачать | 2.1 MБ | |
|
80092-20: Описание типа
2025-80092-20-2.pdf
|
Скачать | 168.7 КБ | |
|
80092-20: Описание типа
2025-80092-20-3.pdf
|
Скачать | 166.7 КБ | |
|
80092-20: Методика поверки
651-20-020 МП
2020-mp80092-20-2.pdf
|
Скачать | 2.1 MБ | |
|
80092-20: Описание типа
2025-80092-20-4.pdf
|
Скачать | 197.1 КБ |
Описание типа
Назначение
Хроматографы жидкостные портативные «БЛИЗАР CDT» (далее по тексту -хроматографы) предназначены для определения органических веществ в жидких средах методом высокоэффективной жидкостной хроматографии в изократическом режиме.
Описание
Принцип действия хроматографов основан на разделении веществ на хроматографической колонке с последующим их детектированием в потоке подвижной фазы флуориметрическим детектором. Выходными сигналами хроматографа являются время удерживания, высота и площадь соответствующего пика, использующиеся для качественной идентификации и количественного определения содержания вещества в анализируемом образце.
Конструктивно хроматографы выполнены в едином корпусе, в его состав входят следующие узлы: флуориметрический детектор; изократический насос; ручной кран- дозатор; кран «промывка/готовность линии»; термостат колонок.
Хроматографы могут использоваться как в лабораторных условиях, так и в передвижных лабораториях, с выездом на место анализа.
Общий вид хроматографов, с указанием расположения основных узлов, приведён на рисунке 1.
Задняя панель хроматографа с указанием мест нанесения знака утверждения типа, заводского номера и защитной наклейки (места пломбирования) представлена на рисунке 2.
Заводской номер наносится на этикетку, выполненную типографским способом, на заднюю панель хроматографа в виде наклейки. Формат нанесения заводского номера буквенноцифровой.
Нанесение знака поверки на корпус хроматографов не предусмотрено.
Изократический насос
Кран «промывка/ готовность линии»
Крышка доступа к флуоримет рическому детектору

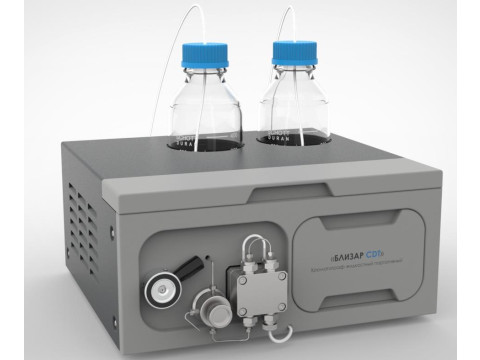

Рисунок 1 - Общий вид хроматографа
Термостат колонок
Ручной кран-дозатор

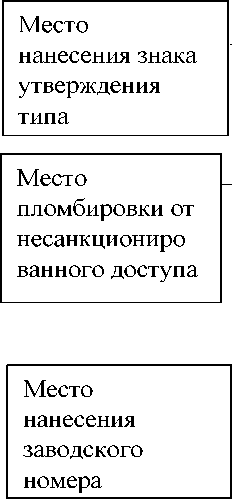

Место нанесения знака утверждения типа
Место пломбировки от несанкциониро ванного доступа
Место нанесения заводского номера

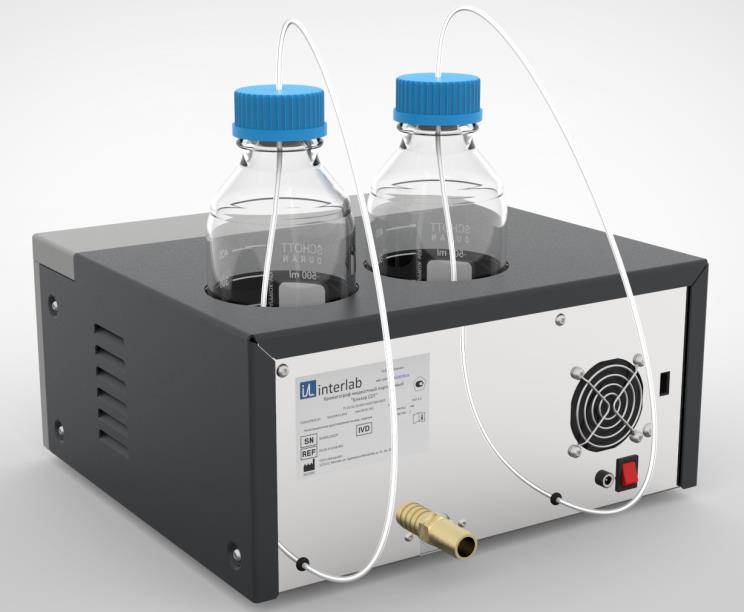

Рисунок 2 - Задняя панель хроматографа
Программное обеспечение
Хроматографы оснащены автономным программным обеспечением (ПО) для персонального компьютера, который управляет работой хроматографа и отображает, обрабатывает и хранит полученные данные.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Флурен |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Детектор |
Флуориметрический с Фиксированной длиной волны возбуждения |
|
Предел детектирования массовой доли антрацена, % (г/см3), не более |
10-4 (10-6) |
|
Уровень флуктуационных шумов нулевого сигнала, мВ, не более |
0,5 |
|
Дрейф нулевого сигнала, мВ/ч, не более |
±1,0 |
|
Предел допускаемого значения относительного среднего квадратического отклонения (ОСКО) выходного сигнала, %: по времени удерживания по высоте пика по площади пика |
2 3,5 5 |
|
Пределы допускаемого значения относительного изменения выходных сигналов за 4 часа непрерывной работы, % |
±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, Вт, не более |
120 |
|
Напряжение питания, В |
24 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
305 |
|
- ширина |
331 |
|
- высота |
155 |
|
Масса, кг, не более |
11 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, &C |
от +15 до +35 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации, паспорта и на заднюю панель хроматографа в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматографт жидкостный портативный «БЛИЗАР CDT» |
26.51.53-003-14267540-2020 ТУ |
1 шт. |
|
Комплект установочный |
Программное обеспечение «Флурен» |
1 шт. |
|
ПЭВМ в комплекте с клавиатурой, манипулятором «мышь» и монитором |
- |
1 шт.* |
|
Руководство по эксплуатации |
26.51.53-003-14267540-2020 РЭ |
1 экз. |
|
Паспорт |
26.51.53-003-14267540-2020 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* определяется договором на поставку | ||
Сведения о методах измерений
приведены в разделе 3 «Проведение измерений» документа 26.51.53-003-14267540-2020 РЭ «Хроматограф жидкостный портативный «БЛИЗАР CDT». Руководство по эксплуатации».
Нормативные документы
26.51.53-003-14267540-2020 ТУ Хроматограф жидкостный портативный «БЛИЗАР CDT».
Технические условия
