80110-20: СПГ740 Корректоры - Производители, поставщики и поверители

Корректоры СПГ740

Номер в ГРСИ РФ: 80110-20
Производитель / заявитель: ЗАО НПФ "Логика", г.С.-Петербург
Скачать
80110-20: Описание типа СИ Скачать 465.6 КБ
80110-20: Методика поверки МП 208-21-2020 Скачать 826 КБ
Нет данных о поставщике
Корректоры СПГ740 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Корректоры предназначены для измерения электрических сигналов, соответствующих параметрам потока природного газа с компонентным составом по ГОСТ 30319.1 -2015, и последующего вычисления расхода и объема газа, приведенных к стандартным условиям.

Информация по Госреестру

Основные данные
Номер по Госреестру 80110-20
Наименование Корректоры
Модель СПГ740
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 18.12.2025
Производитель / Заявитель

Акционерное общество "Научно-производственная фирма "Логика" (АО НПФ ЛОГИКА), г. Санкт-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 236
Найдено поверителей 8
Успешных поверок (СИ пригодно) 236 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 19.11.2024

Поверители

Скачать

80110-20: Описание типа СИ Скачать 465.6 КБ
80110-20: Методика поверки МП 208-21-2020 Скачать 826 КБ

Описание типа

Назначение

Корректоры предназначены для измерения электрических сигналов, соответствующих параметрам потока природного газа с компонентным составом по ГОСТ 30319.1 -2015, и последующего вычисления расхода и объема газа, приведенных к стандартным условиям.

Описание

Корректоры представляют собой измерительно-вычислительные устройства. Принцип работы корректоров состоит в измерении входных электрических сигналов, поступающих от датчиков расхода, температуры, давления и других параметров газа, транспортируемого по трубопроводу, с последующим расчетом значений расхода и объема газа, приведенных к стандартным условиям (Тс=20 °С, Рс=0,101325 МПа).

Корректоры используются в составе узлов учета природного газа, содержащих до двух трубопроводов, на которых в качестве датчиков параметров газа могут быть установлены два датчика с выходным сигналом силы тока, два датчика с выходным импульсным выходным сигналом, и два датчика с сигналом сопротивления, образуя конфигурацию входов 2I+2F+2R.

Конструктивно корректоры выполнены в пластмассовом корпусе. На лицевой панели корректора расположены клавиатура, дисплей и USB-порт. В монтажном отсеке корпуса размещены разъемы для внешних подключений. Доступ к элементам, расположенным внутри корпуса, в том числе несущим программное обеспечение, ограничен пломбированием. Общий вид корректора СПГ740 и схема пломбирования (вид со стороны монтажного отсека) приведены на рисунке 1

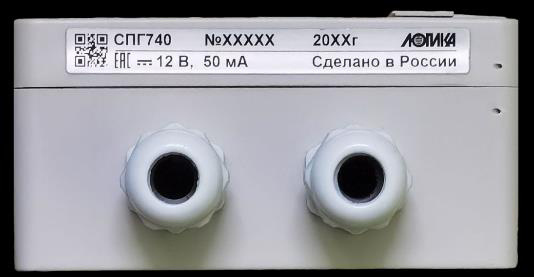

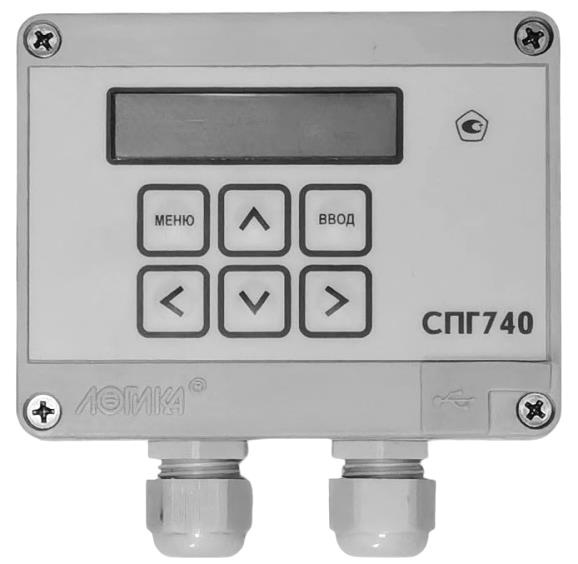

Рисунок 1 - Общий вид и схема пломбирования корректоров СПГ740

Программное обеспечение (ПО) корректоров встроенное, неперезагружаемое при эксплуатации, имеющее метрологически значимую часть. ПО реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

1.0.х.х.хх

Цифровой идентификатор

1B01

Технические характеристики

Таблица 2 - Метрологические и технические характеристики корректоров СШ740

Диапазон измерений сигналов тока, соответствующий давлению и разности давлений, мА

от 4 до 20

Диапазон измерений сигналов сопротивления, соответствующих температуре, Ом

от 82 до 135

Диапазон измерений частоты импульсных сигналов, соответствующих расходу, Гц

от 10—4 до 100

Диапазон показаний давления1, МПа

от 0 до 12

Диапазон показаний разности давлений, кПа

от 0 до 1000

Диапазон показаний температуры, °С

от -50 до +100

Диапазон показаний расхода, м3/ч

от 0 до 99999999

Диапазон показаний объема, м3

от 0 до 99999999

Диапазон показаний времени, ч

от 0 до 99999999

Пределы допускаемой, приведенной к верхнему пределу, погрешности измерения сигналов силы тока, соответствующих давлению и разности давлений, %

±0,1

Пределы допускаемой абсолютной погрешности измерения сигналов сопротивления, соответствующих температуре, оС:

±0,1

Пределы допускаемой относительной погрешности измерения частоты импульсных сигналов, соответствующих расходу, %

±0,01

Пределы допускаемой относительной погрешности часов, %

±0,01

Пределы допускаемой относительной погрешности вычислений параметров, %

±0,02

Габаритные размеры, мм, не более: - длина - ширина - высота

115

118

57

Масса, кг, не более

0,33

Электропитание:

- автономное, В

- внешнее, В

- потребляемый ток от внешнего источника, мА

3,6

12

не более 50

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность при 35 °С и более низких температурах, %

- атмосферное давление, кПа

от -10 до +50

95

от 84 до 106,7

Средняя наработка на отказ, ч

85000

Средний срок службы, лет

15

1 Давление может быть выражено в единицах: "МПа", "кгс/см2" и "бар"

Знак утверждения типа

наносится на лицевую панель корректора методом трафаретной печати и на первую страницу эксплуатационных документов типографским способом.

Комплектность

Таблица 3 - Комплектность

Корректор СПГ740

1 шт.

Руководство по эксплуатации РАЖГ.421412.036 РЭ

1 экз.

Методика поверки МП 208-021-2020

1 экз.

Паспорт РАЖГ.421412.036 ПС

1 экз.

Клемма DG333K-3.5-04P

4 шт.

Клемма DG333K-3.5-06P

1 шт.

Клемма DG333K-5.0-02P

1 шт.

Кабель USB

1 шт.

Заглушка кабельного ввода

2 шт.

Поверка

осуществляется по документу МП 208-021-2020 "ГСИ. Корректоры СПГ740. Методика поверки ", утвержденному ФГУП "ВНИИМС" 15 июня 2020 г.

Основные средства поверки: стенд СКС6 рег. № 17567-09 (абсолютная погрешность

формирования сигналов тока ±0,003 мА, сигналов сопротивления ±0,015 Ом, относительная погрешность формирования сигналов частоты ±0,003 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с заданной точностью.

Знак поверки наносится на паспорт и (или) на свидетельство о поверке корректора.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

Нормативные документы

СПГ740

ГОСТ 30319.1-2015

ГОСТ 30319.2-2015

ГОСТ Р 8.740-2011

РАЖГ.421412.036 ТУ

Газ природный. Методы расчета физических свойств. Общие положения.

Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода.

Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков.

Корректоры СПГ740. Технические условия.
