Расходомеры-счетчики жидкости ультразвуковые серии OPTISONIC
| Номер в ГРСИ РФ: | 80128-20 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Кроне-Автоматика", п. Верхняя Подстепновка, Самарская обл. |
Расходомеры-счётчики жидкости ультразвуковые (далее расходомеры) серии OPTISONIC предназначены для измерений объёмного расхода и объёма жидкости и сжиженных газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 80128-20 |
| Действует | по 18.12.2030 |
| Наименование | Расходомеры-счетчики жидкости ультразвуковые |
| Модель | серии OPTISONIC |
| Приказы |
№1921 от
09.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 524b021a-2312-e747-1902-c551a5a193bb |
Производитель / Заявитель
ООО «КРОНЕ-Автоматика», РОССИЯ, 443004, Самарская обл., Волжский р-н, п. Верхняя Подстёпновка, д. 2
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
1140
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1139 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
80128-20: Описание типа
2022-80128-20.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
80128-20: Методика поверки
2020-mp80128-20.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
80128-20: Описание типа
2022-80128-20-1.pdf
|
Скачать | 1 MБ | |
|
80128-20: Описание типа
2025-80128-20.pdf
|
Скачать | 459.8 КБ | |
|
80128-20: Методика поверки
2020-mp80128-20-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Расходомеры-счётчики жидкости ультразвуковые (далее расходомеры) серии OPTISONIC предназначены для измерений объёмного расхода и объёма жидкости и сжиженных газов.
Описание
Принцип работы расходомеров основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой среды, и, следовательно, объемному расходу.
Конструктивно расходомеры серии OPTISONIC состоят из:
- преобразователя расхода первичного (далее ПРП);
- преобразователя сигналов (далее ПС);
ПРП представляет собой отрезок трубы с внутренним каналом для прохода измеряемого продукта, к которому приварены с обеих сторон присоединительные фланцы, штуцера или выполнена разделка кромок под сварку. На внешней поверхности трубы установлены элементы присоединения и сенсоры (ультразвуковые датчики), которые образуют собой измерительные каналы. Элемент присоединения предназначен для установки клеммной коробки или ПС. Опционально ПРП могут оснащаться штуцерами для встраивания внешних датчиков давления и температуры.
ПС на основе информации, полученной от ПРП, вычисляет значения скорости потока. Далее определяется объёмный расход, объем, скорость звука в среде. При известной плотности жидкости расходомер имеют возможность вычислять массовый расход. В зависимости от исполнения, расходомеры могут оснащаться аналоговым входом/выходом, частотным (импульсным) выходом, дискретным входом/выходом, интерфейсами Modbus, HART, PROFIBUS и Foundation Fieldbus.
Расходомеры серии OPTISONIC имеют следующие модели: 3400 (далее OPTISONIC 3400) и 4400 (далее OPTISONIC 4400) и версии:
- C - компактная версия (преобразователь сигналов крепится непосредственно на преобразователе расхода первичном);
- F - раздельная версия (преобразователь сигналов крепится отдельно и соединен кабелем с преобразователем расхода первичным).
Расходомеры OPTISONIC 3400 состоят из ПРП OPTISONIC 3000 и ПС UFC 400, Расходомеры OPTISONIC 4400 состоят из ПРП OPTISONIC 4000 и ПС UFC 400.
Расходомеры серии OPTISONIC работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.
Возможен вариант исполнения с двумя и более ПС и/или сдвоенными (или более) ПРП (редундантное исполнение). Также есть расширенное температурное исполнение (XXT) и (HT), криогенное исполнение (LT), исполнение для высоковязких жидкостей (HV) и исполнение для измерения жидкости под высоким давлением (HP). Преобразователь расхода первичный может быть изготовлен с кожухом обогрева (HJ).
Общий вид расходомеров серии OPTISONIC представлен на рисунке 1.
Корпус расходомера может быть опломбирован для исключения возможности доступа к внутренним компонентам прибора.
Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.
а) OPTISONIC 3400 C (фланцевое соединение)
в) OPTISONIC 3400 F
б) OPTISONIC 3400 C (соединение под сварку)
г) OPTISONIC 4400 C/HP
д) OPTISONIC 4400 F/HT
е) OPTISONIC 4400 F/HP (редундантное исполнение)
ж) OPTISONIC 4400 С/HP (редундантное исполнение)
з) OPTISONIC 3400 F
(штуцерное соединение)
з) OPTISONIC 3400 F
(с двумя клеммными коробками)
Рисунок 1 - Внешний вид расходомеров серии OPTISONIC

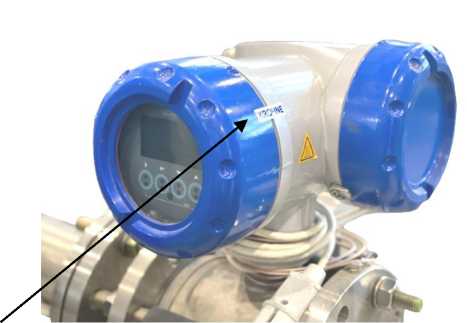

Место опломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение расходомеров-счетчиков (далее - ПО) неизменяемое и не считываемое, имеет разделение на метрологически значимую часть и метрологически незначимую часть.
Метрологически значимая часть ПО расходомеров-счетчиков, реализует функции расчета объема, объёмного расхода, скорости потока, скорости звука в жидкости, определение направления потока, вывод информации на дисплей и интерфейсы связи, токовый, частотный, импульсный выходы. Имеется возможность вычисления массового расхода.
Уровень защиты программного обеспечения «средний», в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CG350 |
|
Номер версии (идентификационный номер) ПО |
5.X.X |
|
Примечание: Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. | |
Технические характеристики
Таблица 2.1 - Метрологические характеристики расходомеров OPTISONIC 3400
|
Наименование характеристики |
Значение |
|
Номинальный диаметр DN |
от 25 до 3000 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, % - при скорости потока от 0,5 (включительно) до 19,5 м/с - при скорости потока ниже 0,5 м/с |
±0,31), ±0,5 ±0,3+0,2/v2) |
|
Температурный дрейф токового выхода, |
0,00003/К |
|
1) При специальной калибровке 2) v - скорость потока в м/с | |
Таблица 2.2 - Метрологические характеристики расходомеров OPTISONIC 4400
|
Наименование характеристики |
Значение |
|
Номинальный диаметр DN |
от 25 до 1000 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, %: Исполнение НТ: - 1-канальный (DN50-DN80) - 2-канальный (DN80-DN1000) - 1-канальный (DN25-DN40) Исполнение НР: |
±(1+1/v)1) ±(0,5+0,5/v)1) ±(2,5+2,5/v)1) ±(1+1/v)1) |
|
Температурный дрейф токового выхода |
0,00003/К |
|
1)v - скорость потока в м/с | |
Таблица 3.1 - Диаметры номинальные и диапазоны измерений расходомеров OPTISONIC 400
|
Номинальный диаметр |
Минимальное значение расхода Qmin, м 3/ч |
Максимальное значение расхода Qmax, м 3/ч |
|
1 |
2 |
3 |
|
DN 25 |
0,09 |
34,5 |
|
DN 32 |
0,14 |
56,5 |
|
DN 40 |
0,23 |
88,2 |
|
DN 50 |
0,35 |
137,8 |
|
DN 65 |
0,60 |
232,9 |
|
DN 80 |
0,90 |
352,9 |
|
DN 100 |
1,41 |
551,3 |
|
DN 125 |
2,21 |
861,5 |
|
DN 150 |
3,18 |
1240,5 |
|
DN 200 |
5,65 |
2205,4 |
|
DN 250 |
8,83 |
3445,9 |
|
DN 300 |
12,72 |
4962,1 |
|
DN 350 |
17,31 |
6754,0 |
|
DN 400 |
22,61 |
8821,6 |
|
DN 450 |
28,61 |
11164,8 |
|
DN 500 |
35,33 |
13783,7 |
|
DN 600 |
50,87 |
19848,6 |
|
DN 700 |
69,24 |
27016,1 |
|
DN 800 |
90,43 |
35286,4 |
|
DN 900 |
114,45 |
44659,3 |
|
DN 1000 |
141,30 |
55135,0 |
|
DN 1200 |
203,47 |
79394,3 |
|
DN 1400 |
276,95 |
108064,5 |
|
DN 1600 |
361,73 |
141145,5 |
|
DN 1800 |
457,81 |
178637,2 |
|
DN 2000 |
565,20 |
220539,8 |
|
DN 2200 |
683,89 |
266853,2 |
|
DN 2400 |
813,89 |
317577,3 |
|
DN 2600 |
955,19 |
372712,3 |
|
DN 2800 |
1107,79 |
432258,0 |
|
DN 3000 |
1271,70 |
496214,6 |
|
Примечание: Диапазон измерений расхода для каждого расходомера серии OPTISONIC 3400 указывается в паспорте; | ||
Таблица 3.2 - Диаметры номинальные и диапазоны измерений расходомеров OPTISONIC 4400
|
Номинальный диаметр |
Минимальное значение расхода Qmin, м3/ч |
Максимальное значение расхода Qmax, м3/ч |
|
1 |
2 |
3 |
|
DN 25 |
0,3 |
33,6 |
|
DN 32 |
0,6 |
55,1 |
|
DN 40 |
0,9 |
86,0 |
|
DN 50 |
1,4 |
134,4 |
|
DN 65 |
2,3 |
227,1 |
|
DN 80 |
3,5 |
344,1 |
|
DN 100 |
5,5 |
537,5 |
|
DN 125 |
8,6 |
840,0 |
|
DN 150 |
12,4 |
1209,5 |
|
DN 200 |
22,1 |
2150,3 |
|
DN 250 |
34,5 |
3359,8 |
|
DN 300 |
49,6 |
4838,0 |
|
DN 350 |
67,5 |
6585,2 |
|
DN 400 |
88,2 |
8601,1 |
|
DN 450 |
111,6 |
10885,7 |
|
DN 500 |
137,8 |
13439,1 |
|
DN 600 |
198,5 |
19352,4 |
|
DN 700 |
270,2 |
26340,6 |
|
DN 800 |
352,9 |
34404,1 |
|
DN 900 |
446,6 |
43542,7 |
|
DN 1000 |
551,3 |
53756,4 |
|
Примечание: Д OPTISONIC 4400 |
,иапазон измерений расхода для каждого расходомера серии ) указывается в паспорте; | |
Таблица 4.1 - Основные технические характеристики расходомеров OPTISONIC 3400
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Давление измеряемой среды, МПа, не более |
43,3 |
|
Температура измеряемой среды, °С: - OPTISONIC 3400 С, OPTISONIC 3400 C/HV - OPTISONIC 3400 F, OPTISONIC 3400 F/HV - OPTISONIC 3400 F/XXT - OPTISONIC 3400 F/LT |
от -45 до +140 от -45 до +180 от -110 до +250 от -200 до +180 |
|
Степень защиты от пыли и влаги, обеспечиваемой оболочками: - Компактной версии (С) - Раздельной версии (F): преобразователей сигналов UFC 400 преобразователя расхода первичного OPTISONIC 3000 первичного преобразователя расхода OPTISONIC 3000 F/LT |
IP66/IP67 IP66/IP67 IP67, №68(опционально) IP68 |
Продолжение таблицы 4.1
|
1 |
2 |
|
Параметры электрического питания: - напряжение переменного тока, В |
(от 100 до 230) -110% |
|
- напряжение постоянного тока, В - переменный / постоянный ток, В - частота переменного тока, Гц |
(от 12 до 24)-3« л +10% /+30% 24 -15%/-25% 50/60 |
|
Маркировка взрывозащиты |
1Ex db [ia] IIC T6...T3 Gb X 1Ex db e [ia] IIC T6...T3 Gb X 1Ex db [ia] [ia Ga] IIC T6...T3 Gb X 1Ex db e [ia] [ia Ga] IIC T6.T3 Gb X 1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6 Gb X 1Ex db [ia] [ia Ga] IIC T6 Gb X 1Ex db e [ia] [ia Ga] IIC T6 Gb X 1Ex ia IIC T6...T2 Gb X 1Ex ia IIC T6...T3 Gb X |
|
Потребляемая мощность: - переменный ток, В •А - постоянный ток, Вт |
22 12 |
|
Температура окружающей среды, °С: - для расходомеров компактного исполнения с корпусом ПС из алюминия, а также для ПС раздельного исполнения с корпусом ПС из алюминия - для расходомеров компактного исполнения с корпусом ПС из нержавеющей стали , а также для ПС раздельного исполнения с корпусом ПС из нержавеющей стали - для ПРП - для ПРП исполнений XXT и LT |
от -55 до +65 от -55 до +60 от -55 до +70 от -60 до +70 |
Таблица 4.2 - Основные технические характеристики расходомеров OPTISONIC 4400
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Давление измеряемой среды, МПа, не более |
43,3 |
|
Температура измеряемой среды, °С: OPTISONIC 4400 C HP - компактная версия - раздельная версия OPTISONIC 4400 HT - раздельная версия |
от -45 до +140 от -45 до +180 от -45 до +600 |
|
Степень защиты от пыли и влаги, обеспечиваемой оболочками: |
IP66/IP67 |
Продолжение таблицы 4.2
|
1 |
2 |
|
Маркировка взрывозащиты |
1Ex db [ia] IIC T6...T3 Gb X 1Ex db e [ia] IIC T6.T3 Gb X 1Ex db [ia] [ia Ga] IIC T6...T3 Gb X 1Ex db e [ia] [ia Ga] IIC T6...T3 Gb X 1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6 Gb X 1Ex db [ia] [ia Ga] IIC T6 Gb X 1Ex db e [ia] [ia Ga] IIC T6 Gb X 1Ex ia IIC T6...T3 Gb X 1Ex ia IIC T6.T1, T550 °C, T615 °C Gb X |
|
Параметры электрического питания: - напряжение переменного тока, В - напряжение постоянного тока, В - переменный / постоянный ток, В - частота переменного тока, Гц |
(от 100 до 230) -^ (от 12 до 24)+3°%% + +10% /+30% 24 -15%/-25% 50/60 |
|
Потребляемая мощность: - переменный ток, В^А - постоянный ток, Вт |
22 12 |
|
Температура окружающей среды, °С: - для расходомеров компактной версии с корпусом ПС из алюминия, а также для ПС раздельного исполнения с корпусом ПС из алюминия - для расходомеров компактной версии с корпусом ПС из нержавеющей стали , а также для ПС раздельного исполнения с корпусом ПС из нержавеющей стали - для ПРП раздельной версии |
от -55 до +65 от -55 до +60 от -60 до +70 |
|
Средняя наработка на отказ, ч |
200000 |
|
Средний срок службы, лет |
25 |
Знак утверждения типа
наносят на маркировочную табличку ПС и на эксплуатационную документацию типографским способом.
Комплектность
Таблица 5
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик жидкости ультразвуковой |
серии OPTISONIC |
1 шт. |
|
РУКОВОДСТВО ПО МОНТАЖУ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ |
8.2000.37РЭ1) 8.2000.43РЭ2) |
1 экз. |
|
Паспорт |
8.1000.37ПС1) 8.1000.43ПС2) |
1 экз. |
|
1)Для расходомеров OPTISONIC 3400 2)Для расходомеров OPTISONIC 4400 | ||
Сведения о методах измерений
Для OPTISONIC 3400 приведены в разделе 1.3.1 документа «Расходомеры-счётчики жидкости ультразвуковые серии OPTISONIC модель 3400. Руководство по монтажу, эксплуатации и техническому обслуживанию» 8.2000.37РЭ;
Для OPTISONIC 4400 приведены в разделе 1.2.1 документа «Расходомеры-счётчики жидкости ультразвуковые серии OPTISONIC модель 3400. Руководство по монтажу, эксплуатации и техническому обслуживанию» 8.2000.43РЭ.
Нормативные документы
Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.52-023-33530463-2020 Расходомеры-счётчики жидкости ультразвуковые серии OPTISONIC. Технические условия
