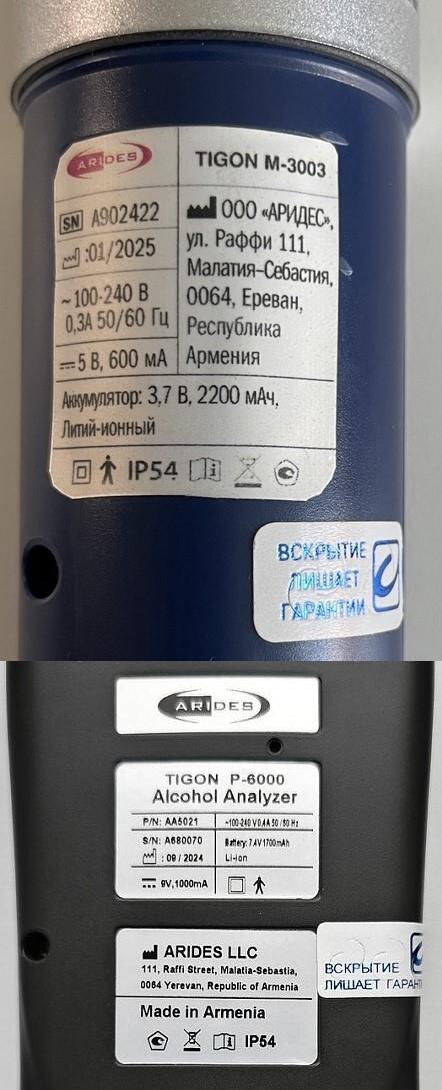

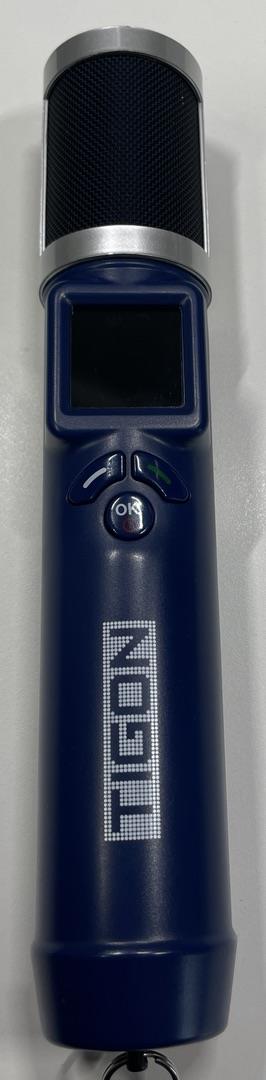

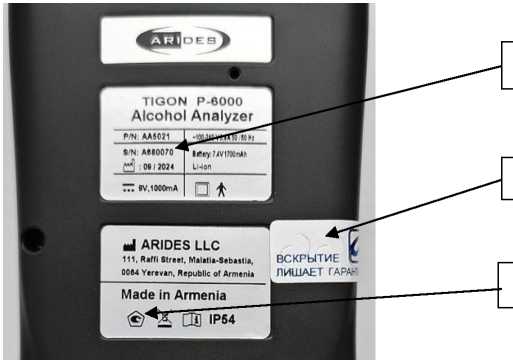

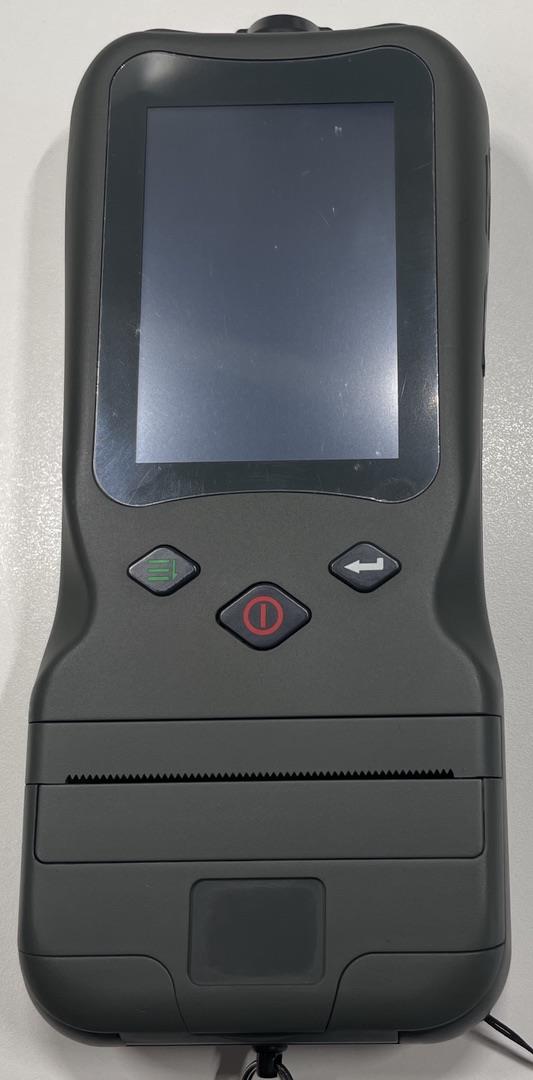

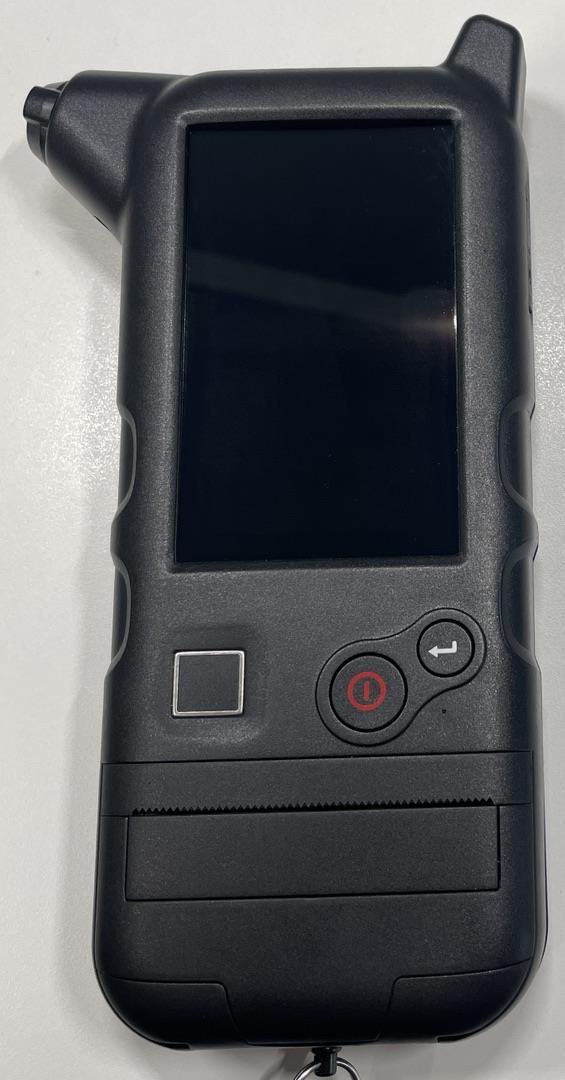

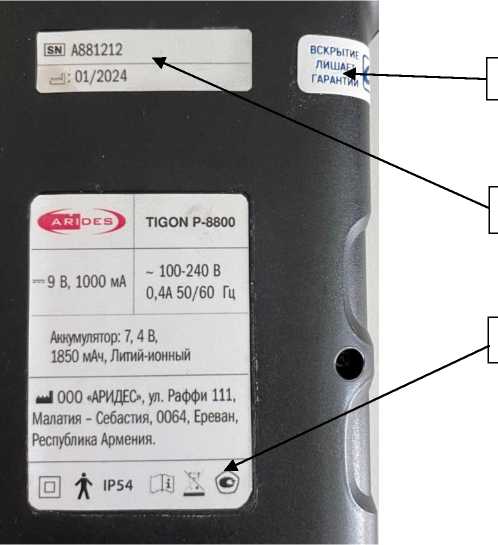

Анализаторы паров этанола в выдыхаемом воздухе Tigon

Надпись в протоколе

Содержание протокола

Х-ХХХХ

Буквенно-цифровое обозначение исполнения анализатора

Версия:

Номер версии программного обеспечения анализатора

Сер. №:

Серийный номер анализатора

Счетчик:

Порядковый номер измерения

Дата:

Дата проведения измерения

Время:

Время проведения измерения

Посл. кал-ка:

Дата последней корректировки

След. кал-ка 1):

Дата следующей корректировки

Конц. Алкоголя 2)

Результат измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха: числовое значение и обозначение единицы измерения «мг/л»

№ автом3,6): или испытуемый 3,7)

Государственный регистрационный номер транспортного средства обследуемого лица или данные об испытуемом в зависимости о выбранного типа протокола для распечатки

Надпись в протоколе

Содержание протокола

№ ВУ3,6): или дата рождения3,7)

Номер водительского удостоверения обследуемого лица или дата рождения испытуемого в зависимости о выбранного типа протокола для распечатки

Широта4):

Географическая широта места проведения измерения

Долгота4):

Географическая долгота места проведения измерения

Местоположение: 3)

Адрес места проведения измерения

Подпись:

Место для подписи обследуемого лица

№ подразделения6) или тестирующий7)

Место для ввода данных о лице, проводившем измерение

Понятые6):

Место для ввода данных о понятых

Фотография тестируемого 5)

1) Опция, вывод на печать активируется при производстве изделия

2) При печати скринингового измерения выводится надпись «Скрин», а результат измерения распечатывается в виде Алкоголь или Нет алкоголя

3) Данные могут быть вписаны вручную или введены с дисплея анализаторов (исп. Р-6000, исп. Р-8800)

4) Рассчитываются при наличии в составе анализаторов опционного блока для определения координат

5) Только для анализаторов исполнения Р-8800

6) При выборе типа чека для ГИБДД

7) При выборе типа чека для медика

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Тигон

P-6000

Тигон P-8800

Тигон M-3003

Номер версии (идентификационный номер) ПО

1.5.26RL

V0.036RC 7.t

V1.29

Цифровой идентификатор ПО

71F5C869

53E7004C

53E70046

Алгоритм получения цифрового идентификатора

CRC32

CRC32

CRC32

Примечание - Номер версии ПО анализаторов должен быть не ниже указанного в таблице. Значение цифрового идентификатора ПО, указанное в таблице, относится только к файлу встроенного ПО указанной версии.

Наименование характеристики

Значение

Диапазон измерений массовой концентрации этанола, мг/л

от 0,000 до 2,000

Диапазон показаний массовой концентрации этанола, мг/л

от 0,000 до 2,500

Пределы допускаемой погрешности при изменении температуры окружающего воздуха в диапазоне св. +15 °С до +25 °С включ.:

- абсолютной (в поддиапазоне измерений от 0,000 до 0,200 мг/л включ.), мг/л

- относительной (в поддиапазоне измерений св. 0,200 до 2,000 мг/л), %

±0,020 ±10

Пределы допускаемой погрешности при изменении температуры окружающего воздуха, в диапазоне условий эксплуатации (для исп. Р6000, исп. Р-8800: от -10 °С до +15 °С включ. и св. + 25 °С до + 50 °С включ. и для исп. М-3003: от -10 °С до +15 °С включ. и св. + 25 °С до + 55 °С включ.):

- абсолютной (в поддиапазоне измерений от 0,000 до 0,200 мг/л включ.), мг/л

- относительной (в поддиапазоне измерений св. 0,200 до 2,000 мг/л), %

±0,030 ±15,0

Цена младшего разряда шкалы при выводе показаний, мг/л

0,001

Дополнительная погрешность от влияния неизмеряемых компонентов

отсутствует

Наименование характеристики

Значение

Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов (автоматический режим отбора пробы):

- расход анализируемой газовой смеси, л/мин, не менее

- объем пробы анализируемой газовой смеси, л, не менее

6,2

1,2

Время измерения после отбора пробы, с, не более

10

Время подготовки к работе после измерения пробы с массовой концентрацией этанола 0,50 мг/л, с, не более

10

Наименование характеристики

Значение

Время подготовки к работе после включения1) при температуре окружающего воздуха св. +15 °С до +25 °С, с, не более

5

Время подготовки к работе после включения при изменении температуры окружающего воздуха, в диапазоне условий эксплуатации (для исп. Р-6000, исп. Р-8800: от -10 °С до +15 °С включ. и св. + 25 °С до + 50 °С включ. и для исп. М-3003: от -10 °С до +15 °С включ. и св. + 25 °С до + 55 °С включ.), с, не более

25

Интервал времени работы без корректировки показаний2), сут, не менее

365

Электрическое питание анализаторов осуществляется от литий-ионного аккумулятора с выходным напряжением, В:

- для исп. Р-6000, исп. Р-8800

- для исп. М-3003

7,4

3,7

Число измерений на анализаторах без перезарядки элементов питания, не менее:

- для исп. Р-6000, исп. Р-8800

- для исп. М-3003

1000

5000

Габаритные размеры анализаторов (ДхШ*В), мм, не более: - для исп. Р-6000 - для исп. Р-8800 - для исп. М-3003

189x81x35 200x104x37 219x41x41

Масса анализаторов, кг, не более: - для исп. Р-6000 - для исп. Р-8800 - для исп. М-3003

0,34 0,357 0,2

Условия эксплуатации анализаторов:

- температура окружающего воздуха, °С (для исп. Р-6000, исп. Р-8800)

- температура окружающего воздуха, °С (для исп. М-3003)

- относительная влажность окружающего воздуха3), %

- атмосферное давление, кПа

от -10 до +50 от -10 до +55 от 15 до 95 от 84,0 до 106,7

1) Функция проверки окружающего воздуха на наличие паров этанола выключена

2) Корректировка показаний анализаторов проводится при каждой поверке

3) Без конденсации

Наименование характеристики

Значение

Средний срок службы электрохимического датчика, установленного в анализаторах, лет

2

Средняя наработка на отказ, ч

10000

Срок службы анализаторов, лет

5

Наименование

Обозначение

Количество

М-3003

P-6000, P-8800

Анализатор паров этанола в выдыхаемом воздухе

Tigon

1 шт.

1 шт.

Адаптер для подзарядки от сети 220 В

-

1 шт.

1 шт.

Кабель для подключения к ПК

-

1 шт.

1 шт.

Сумка для транспортировки и хранения

-

1 шт.

1 шт.

Ремешок на руку

-

1 шт.

1 шт.

Чехол (при необходимости)2)

1 шт.

1 шт.

Мундштук одноразовый1)

-

не более 1000 шт.

не более 1000 шт.

Мундштук одноразовый с обратным клапаном1)

-

не более 1000 шт.

не более 1000 шт.

Мундштук-воронка1) (при необходимости)

-

3 шт.

3 шт.

Руководство по эксплуатации

-

1 шт.

1 шт.

Паспорт

-

1 шт.

1 шт.

Принадлежности:

Адаптер для зарядки от 12В гнезда прикуривателя в автомобиле

-

1 шт.

1 шт.

Портативный принтер

Alcoprint

1 шт.

-

Адаптер к принтеру

-

1 шт.

-

Бумага к принтеру

-

не более 100 шт.

не более 100 шт.

Кейс для транспортировки и хранения

-

1 шт.

1 шт.

Примечания:

1) При эксплуатации анализатора сменные мундштуки поставляются по отдельным заказам.

2) Поставляется для анализаторов исп. P-6000, для анализаторов исп. P-8800 при необходимости, для анализаторов исп. М-3003 всегда в комплекте.
