Счетчики газа двухкамерные с механическим температурным компенсатором СГМН-МТ
| Номер в ГРСИ РФ: | 80261-25 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ОАО "Новогрудский завод газовой аппаратуры", Беларусь, г.Новогрудок |
Счетчики газа двухкамерные с механическим температурным компенсатором СГМН-МТ (далее - счетчики) предназначены для измерения израсходованного количества природного газа но ГОСТ 5542-2022 или паров сжиженного углеводородного газа по СТБ 2262-2012, применяемых в бытовых и производственных целях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 80261-25 |
| Действует | с 22.09.2025 по 27.01.2030 |
| Наименование | Счетчики газа двухкамерные с механическим температурным компенсатором |
| Модель | СГМН-МТ |
| Приказы |
№2022 от
22.09.2025
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | c15a19f7-0b91-db1a-9085-24ed0ae6b0fc |
Производитель / Заявитель
Открытое акционерное общество "Новогрудский завод газовой аппаратуры", БЕЛАРУСЬ, 231400, г. Новогрудок, ул. Мицкевича, 109-1
Поверка
| Методика поверки / информация о поверке |
МРБ МП.3092-2021 Система обеспечения единства измерений Республики Беларусь. Счетчики газа двухкамерные с механическим температурным компенсатором СГМН-МТИ-G6, СГМН-МТИ1-G6, СГМН-МТИ1-G4. Методика поверки
(с 22.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
| Организации, проводящие первичную поверку |
Республиканское унитарное предприятие «Белорусский государственный институт метрологии»
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
80261-25: Описание типа
2025-80261-25.pdf
|
Скачать | 2.9 MБ | |
|
80261-25: Методика поверки
МРБ МП.3092-2021
2025-mp80261-25.pdf
|
Скачать | 4 MБ | |
|
Свидетельство (сертификат)
2025-cr80261-25.pdf
|
Скачать | 542.8 КБ |
Описание типа
Назначение
Счетчики газа двухкамерные с механическим температурным компенсатором СГМН-МТ (далее - счетчики) предназначены для измерения израсходованного количества природного газа по ГОС'Г 5542-2022 или паров сжиженного углеводородного газа по СТБ 2262-2012, применяемых в бытовых и производственных целях.
Область применения - различные отрасли промышленности, жилищно-коммунального и сельского хозяйства.
Описание
Счетчики состоят из измерительного механизма со встроенным механическим температурным компенсатором, корпуса, крышки, отсчетного устройства.
Измерительный механизм состоит из двух измерительных камер с мембранами, распределительного капала и распределительного механизма.
Распределительный механизм служит’ для управления при помощи золотников притоком газа к измерительным камерам и преобразования поступательного движения мембран в непрерывное вращательное движение коленчатого валика. Па коленчатом валике установлен термочувствительный элемент, который в зависимости от температуры проходящего через счетчик меняет расстояние от оси пальца валика до оси вращения валика, из-за чего изменяется циклический объем счетчика, обеспечивая приведение показаний счетчика к температуре 20 °C. Направление потока газа обозначено стрелкой, без возможности ее удаления, на крышке счетчика.
Счетчики выпускают следующих модификаций CEMH-MT-G6 (исполнения СГМН-МТ 1-G6, СГМН-МТИ-О6, СГМН-МТИ1-G6), CTMH-MT1-G4 (исполнение CI'MH-MTH1-G4) отличающихся габаритными размерами корпуса, расстоянием между осями патрубков для присоединения к газопроводу и типоразмером. Счетчики выпускают с левой и правой подачей газа. Счетчики исполнений СГМН-МТИ-С6, CTMH-MTH1-G6, СГМН-МТИ1-С4 оборудованы устройством импульсного выхода, позволяющим встраивать счетчик в систему автоматизированного сбора и обработки информации.
Дата изготовления счетчиков приводится в паспорте.
В счетчиках не применяется программное обеспечение.

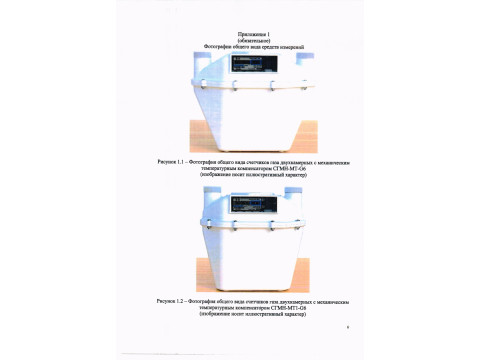

Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

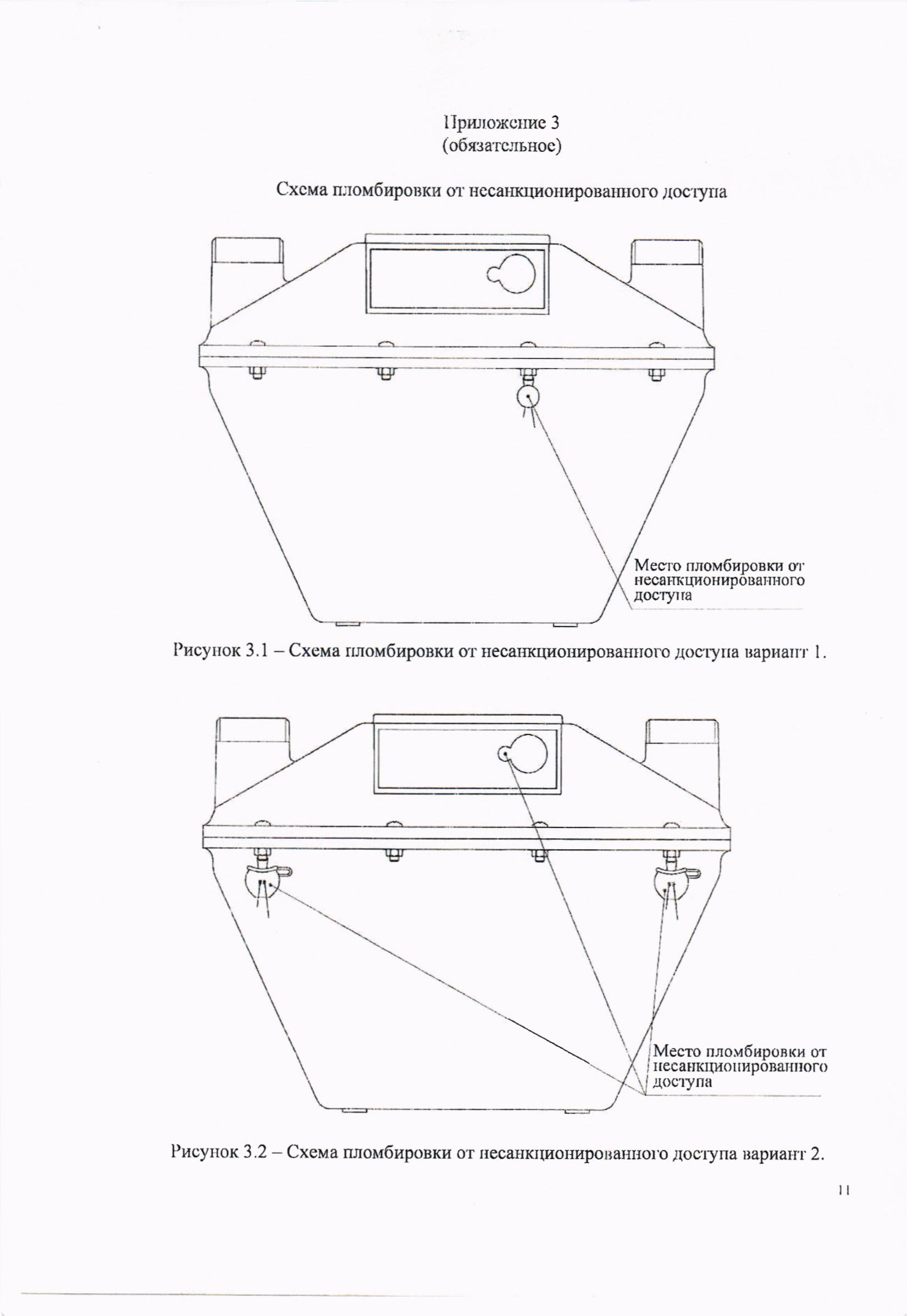

Схема пломбировки от несанкционированного доступа представлена в приложении 3.
Таблица 1
|
Наименование |
Значение | |
|
CFMH-MT-G6, CTMH-MT1-G6, СГМН-МТИ-С6, СГМН-МТИ1-О6 |
CFMH-MT1-G4, СГМИ-МТИ1-О4 | |
|
Номинальный расход, QIi0M, м3/ч |
6.0 |
4.0 |
|
Максимальный расход, QMaKc, м3/ч |
10,0 |
6,0 |
|
Минимальный расход, QMHh, м3/ч |
0.06 |
0.04 |
|
Пределы допускаемой основной относительной погрешности счетчика при выпуске из производства и после ремонта, %, не более: при расходе от QMHu до 0,1 QHOm включ. при расходе свыше 0,1 Qhom до Qm«c включ. |
±3 ±1,5 |
±3 ±1.5 |
|
Пределы основной относительной погрешности счетчика в эксплуатации, %, не более: при расходе от Qmhh до 0,1 QH0M включ. при расходе свыше 0,1 Qhom ДО QMa« включ. |
±4 ±3 |
±4 ±3 |
|
Допускаемая потеря давления при максимальном расходе, Па, не более |
250 |
200 |
|
Порог чувствительности, м3/ч. не более |
0,012 |
0.008 |
Основные технические характеристики и мегрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2 ___
|
1 Наименование |
Значение | |
|
CFMH-MT-G6, CFMH-MT1-G6, CFMH-MTH-G6, СГМН-МГИ1-О6 |
CFMH-MT1-G4, СГМН-МТИ1-С4 | |
|
1 |
2 |
3 |
|
Допускаемая потеря давления при номинальном расходе, Па, не более |
125 |
80 |
|
Емкость отсчетного устройства (при учете измеренного количества газа), м3 |
99999 |
99999 |
|
Цена единицы младшего разряда отсчетного устройства, м3__________________________________ |
0.0002 |
0,0002 |
Окончание таблицы 2
|
1 |
2 |
3 |
|
Масса, кг, не более, для исполнений: | ||
|
СГМН-МТ |
3,9 |
— |
|
сгмн-мти |
3,9 | |
|
СГМН-МТ1 |
3,6 |
3,6 |
|
СГМН-МТИ! |
3,6 |
3,6 |
|
Габаритные размеры, мм, не более, для | ||
|
исполнений: сгмн-мт |
307x165x226,5 |
— |
|
сгмн-мти СГМН-МТ 1 |
307x165x226,5 263x165x240 |
263x165x240 |
|
СГМН-МТИ 1 |
263x165x240 |
263x165x240 |
|
Пределы допускаемой дополнительной относительной погрешности счетчика, вызванной изменением температуры измеряемого газа от нормальной, по сравнению с основной относительной потрешпостыо при изменении температуры на 1 °C. % |
±0,1 |
‘0.1 |
|
Присоединительные размеры: Номинальное расстояние между осями патрубков, мм, для исполнений: СГМН-МТ |
250 | |
|
СГМН-МТИ |
250 |
— |
|
СГМН-МТ1 |
200 |
200 |
|
СГМН-МТИ 1 |
200 |
200 |
|
Резьбовой патрубок с трубной резьбой по ГОСТ 6357-81 |
G1 %-В |
С31 %-В |
|
Диапазон температуры окружающей |
от минус 40 |
от минус 40 |
|
среды, °C |
до плюс 60 |
до плюс 60 |
|
Диапазон температуры измеряемого газа, °C |
от минус 40 |
от минус 40 |
|
до плюс 60 |
до плюс 60 | |
|
Избыточное рабочее давление, кПа. не более |
4.9 |
4,9 |
|
Характеристики устройства импульсного выхода: Значение импульса, м3, для исполнений: СГМН-МТИ СГМН-МТИ 1 |
0,01 0.01 |
0.01 |
|
Электрические характеристики цепи устройства импульсного выхода; напряжение, В, не более |
12 |
12 |
|
сила тока. мА, не более |
10 |
10 |
Комплектность
Таблица 3
|
Наименование ’* |
Количество | |
|
Счетчик газа двухкамерный с механическим компенсатором СГМН-МТ |
температурным |
1 |
|
Заглушка3^ |
2 | |
|
Упаковка3) |
1 | |
|
Паспорт | ||
|
Переходник1)’3) |
2 | |
|
Гайка накидная1)’3) |
2 | |
|
Прокладка1)*3) |
2 | |
|
Розетка2)’3) |
1 | |
1)Входят в комплект счетчика, планируемого к применению па территории Республики Беларусь ;
| и по требованию заказчика.
2)Входиг в комплект счетчиков с импульсным выходом по требованию заказчика. । 3)Допускаегся не предоставлять в поверку.
Место нанесения знака утверждения тина средства измерения: знак утверждения типа средств измерений наносится на маркировочную табличку счетчика и па титульный лист паспорта.
Поверка осуществляется по МРБ МП.3092-2021 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа двухкамерные с механическим температурным компенсатором СГМН-МТИ-Сб, СГМН-МТИ1-С6, СГМН-МТШ-G4, CFMH-MT-G6, CFMH-MT1-G6. СГМП-МТПСН. Мегодика поверки» в редакции с изменением № 3.
Технические нормативные правовые акты и технические документы, у станавл ив аю щие: требования к типу средств измерений:
ТУ I3Y 500235715.115-2020 «Счетчики газа двухкамерные с механическим температурным компенсатором СГМН-МТ. Технические условия»; методику поверки:
МРБ МП.3092-2021 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа двухкамерные с механическим температурным компенсатором CFMH-MTH-G6, CFMH-MTH1-G6, СГМН-МТИ1-С4, CTMH-MT-G6, CFMH-MT1-G6, CTMH-MT1-G4. Методика поверки» в редакции с изменением № 3.
Перечень средств поверки: представлен в таблице 4.
Таблица 4 ___
_____ ___= ~ Наименование и тип среде пз поверки__
Поверочный комплекс для бытовых счетчиков газа 9000.1867.00.00
Стенд для проверки прочности и герметичности 9000.1707.00.00 _
Паром стр М-67
Термометр лабораторный_____ ___ __
Микроманометр жидкостный ММН-2400
Психрометр____________
Секундомер типа СОПр-2а
Частотомер 43-63 _______ __
Счетчик импульсов СИ 10 ОВЕН
Источникпитания Б5-43 _ ___ ___ _____
Примечание — Допускается применять другие средстна поверки, обеспечивающие «ирелсленве метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: программное обеспечение отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счетчики газа двухкамерные с механическим температурным компенсатором СГМН-МТ соответствуют требованиям ТУ BY 500235715.115-2020.
