Генераторы влажного газа эталонные Суховей
| Номер в ГРСИ РФ: | 80277-20 |
|---|---|
| Производитель / заявитель: | ООО НПК "Микрофор", г.Москва |
Г енераторы влажного газа эталонные Суховей (далее - генераторы) предназначены для измерений относительной влажности и температуры точки росы/инея воспроизводимой ими парогазовой смеси. Генераторы относятся к рабочим эталонам в соответствии с Государственной поверочной схемой для средств измерений влажности и температуры конденсации углеводородов, утвержденной приказом Росстандарта № 2415 от 21.11.2023 г. и предназначены для поверки гигрометров, термогигрометров и преобразователей относительной влажности и температуры точки росы/инея.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 80277-20 |
| Действует | по 23.12.2030 |
| Наименование | Генераторы влажного газа эталонные |
| Модель | Суховей |
| Приказы |
№2211 от
14.10.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 24deb512-a9ee-e67c-ecab-a5759d36ad77 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научнопроизводственная компания "МИКРОФОР" (ООО НПК "МИКРОФОР"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 416 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
80277-20: Описание типа
2024-80277-20.pdf
|
Скачать | 465.1 КБ | |
|
80277-20: Методика поверки
2024-mp80277-20.pdf
|
Скачать | 3.9 MБ | |
|
80277-20: Описание типа
2025-80277-20.pdf
|
Скачать | 512.6 КБ |
Описание типа
Назначение
Г енераторы влажного газа эталонные Суховей (далее - генераторы) предназначены для измерений относительной влажности и температуры точки росы/инея воспроизводимой ими парогазовой смеси. Генераторы относятся к рабочим эталонам в соответствии с Государственной поверочной схемой для средств измерений влажности и температуры конденсации углеводородов, утвержденной приказом Росстандарта № 2415 от 21.11.2023 г. и предназначены для поверки гигрометров, термогигрометров и преобразователей относительной влажности и температуры точки росы/инея.
Описание
Принцип действия генераторов основан на использовании метода двух температур, метода двух давлений, метода смешивания потоков сухого и влажного газов и их комбинаций. Генераторы имеют 7 модификаций (Суховей-1, Суховей-1П, Суховей-2, Суховей-3, Суховей-3П, Суховей-4 и Суховей-4В) в различном конструктивном исполнении, отличающихся функциональным назначением и метрологическими характеристиками.
В состав генераторов, в зависимости от модификации, входят следующие блоки:
- основной блок генератора (входит во все модификации, далее - основной блок);
- измерительная камера для установки до 8 преобразователей гигрометров погружного типа (в составе генераторов Суховей-1, Суховей-1П);
- термостатируемая, со встроенным сепаратором, измерительная камера для установки 11 преобразователей гигрометров погружного типа (в составе генератора Суховей-2);
- внешний сепаратор с термостатом жидкостным переливным прецизионным (в составе генераторов Суховей-3 и Суховей-3П);
- блок смешения газовых потоков (в составе генераторов Суховей-4 и Суховей-4В).
По запросу генераторы Суховей-3, Суховей-3П, Суховей-4 и Суховей-4В могут оснащаться одной или несколькими измерительными камерами для установки преобразователей исследуемых гигрометров. На передней панели основного блока генератора может быть дополнительно установлен поплавковый ротаметр с ручным регулятором расхода и входной штуцер, предназначенные для задания расхода через внешний гигрометр или измерительную камеру.
Основной блок содержит: предварительный увлажнитель газа - сатуратор диффузионного типа, сепаратор конденсационного типа, регуляторы температуры сатуратора и сепаратора и регулятор давления газа в сепараторе. Сжатый воздух от внешнего источника подается на вход основного блока, проходя через пропорциональный клапан регулятора давления, последовательно поступает в предварительный увлажнитель и сепаратор, давление в котором поддерживается на заданном уровне P1 регулятором давления 1, а температура T1 -регулятором температуры. Сепаратор представляет собой термостатируемую с помощью термоэлектрического модуля камеру с системой каналов, проходя через которые увлажненный газ охлаждается, принимая температуру камеры, а сконденсировавшаяся на стенках каналов влага стекает в нижнюю часть камеры и удаляется наружу.
Из основного блока влажный газ поступает:
- в генераторах Суховей-1 и Суховей-1П - через пропорциональный клапан во встроенную измерительную камеру с исследуемыми преобразователями гигрометров. Давление P2 в измерительной камере поддерживается регулятором давления 2, температура Т2 измеряется установленным в камере платиновым термопреобразователем;
- в генераторе Суховей-2 - в конденсационный канал встроенного в термостатируемую измерительную камеру сепаратора и далее через пропорциональный клапан непосредственно в измерительную камеру с исследуемыми преобразователями гигрометров. Давление P2 в измерительной камере поддерживается регулятором давления 2, температура Т2 измеряется установленным в камере платиновым термопреобразователем. Сепаратор основного блока при воспроизведении относительной влажности выше 15% используется для предварительной подготовки газа перед подачей в конденсационный канал измерительной камеры;
- в генераторах Суховей-3 и Суховей-3П - во внешний сепаратор, представляющий собой металлическую трубку, погруженную в рабочий объем переливного термостата, и далее через пропорциональный клапан на исследуемый гигрометр. Давление P2 на выходе генератора поддерживается регулятором давления 2. Температура T1 в термостате измеряется платиновым термопреобразователем в составе внешнего сепаратора. Сепаратор основного блока используется для предварительной подготовки газа перед подачей во внешний сепаратор. При воспроизведении точки инея выше минус 20 °С, газ с заданным влагосодержанием поступает на вход исследуемого гигрометра минуя внешний сепаратор;
- в генераторах Суховей-4 и Суховей-4В, при воспроизведении точки инея ниже минус 20 °С - через пропорциональный клапан в блок смешения газовых потоков, включающий несколько капилляров, соединенных вместе в точке смешения. На один капилляр подается осушенный газ, на другие, в зависимости от величины воспроизводимой влажности, газ с выхода основного блока. Блок смешения газовых потоков включает два регулятора давления, один из которых поддерживает заданное абсолютное давление на входе первого капилляра, второй - постоянное абсолютное давление в точке смешения. В зависимости от воспроизводимой влажности, газ с заданным значением абсолютного давления подается с выхода сепаратора основного блока на один или несколько капилляров. При воспроизведении точки инея выше минус 20 °С, газ с заданным влагосодержанием поступает на вход исследуемого гигрометра минуя блок смешения газовых потоков.
Значения воспроизводимой относительной влажности и температуры точки росы(инея) рассчитываются на основе значений величин P1, P2, T1, T2 и величины атмосферного давления программным модулем librhcalc.so (в случае встроенного в блок основного генератора модуля управления) или RHCalc.dll (в случае, если управление генератором осуществляется от персонального компьютера (ПК)) (см. раздел «Программное обеспечение»). Модули также имеют возможность расчета молярной доли влаги (в млн-1).
Генераторы Суховей-1 и Суховей-1П выполнены в 19-дюймовом корпусе в настольном исполнении (рисунок 1). На передней панели генератора расположены дисплей модуля управления и крышка измерительной камеры, содержащая до 8 портов для установки преобразователей исследуемых гигрометров. Знак утверждения типа средства измерений и заводской номер генератора генератора в цифровом формате наносятся методом фотопечати, прямой печати или лазерной гравировки на переднюю панель генератора в места, указанные на рисунке 1.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид генераторов влажного газа эталонных Суховей-1 и Суховей-1П с указанием мест нанесения знака утверждения типа и заводского номера.
Генератор Суховей-2 выполнен в напольной 19-дюймовой стойке, в которую установлен основной блок, а в верхней части размещена термостатируемая измерительная камера для установки 11 преобразователей исследуемых гигрометров (рисунок 2). Управление осуществляется персональным компьютером, опционально входящим в состав генератора. Знак утверждения типа средства измерений и заводской номер генератора генератора в цифровом формате наносятся методом фотопечати, прямой печати или лазерной гравировки на переднюю панель генератора в места, указанные на рисунке 2.
Рисунок 2 - Внешний вид генератора влажного газа эталонного Суховей-2 с указанием мест нанесения знака утверждения типа и заводского номера.
В состав генераторов Суховей-1, Суховей-1П и Суховей-2 входит контрольный преобразователь измерительный влажности и температуры ДВ2ТС-1Т-2П-В (номер Госреестра 25948-11), используемый для контроля достижения равновесной влажности в измерительной камере.
Генераторы Суховей-3 и Суховей-3П содержат основной блок, внешний сепаратор и термостат жидкостный переливной прецизионный. Основной блок может поставляться либо в настольном исполнении (рисунок 3), либо установленным в стандартную 19-дюймовую напольную стойку, в которой также могут размещаться одна или несколько измерительных камер для исследуемых преобразователей гигрометров, блок газоподготовки и другие устройства. Знак утверждения типа средства измерений и заводской номер генератора генератора в цифровом формате наносятся методом фотопечати, прямой печати или лазерной гравировки на переднюю панель генератора в места, указанные на рисунке 3.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 3 - Внешний вид генератора влажного газа эталонного Суховей-3, Суховей-3П в настольном исполнении (с модулем управления и индикации в комплекте с термостатом и стойкой с измерительными камерами для установки преобразователей гигрометров) с указанием мест нанесения знака утверждения типа и заводского номера.

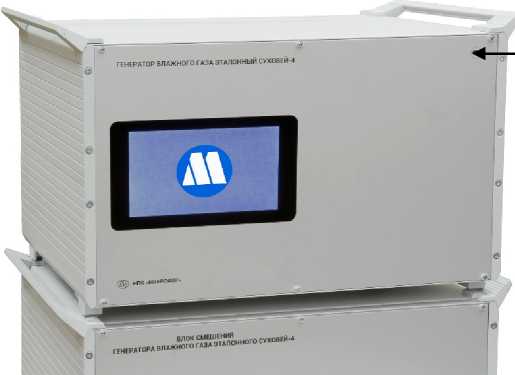

Генератор Суховей-4 состоит из основного блока и блока смешения, выполненных в 19-дюймовых корпусах. В Генераторе Суховей-4В блок смешения встроен в основной блок. Генераторы могут поставляться либо в настольном исполнении с возможностью установки блоков друг на друге (для генератора Суховей-4, рисунок 4), либо в исполнении для установки в стандартную 19-дюймовую стойку, в которой также могут размещаться одна или несколько измерительных камер для исследуемых преобразователей гигрометров, блок газоподготовки и другие устройства. Знак утверждения типа средства измерений и заводской номер генератора в цифровом формате наносятся методом фотопечати, прямой печати или лазерной гравировки на панели блоков генератора в места, указанные на рисунке 4: знак утверждения типа - в правый верхний угол передней панели основного блока: заводской номер - в левый нижний угол передней панели основного блока и блока смешения (при наличии).
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 4 - Внешний вид генератора влажного газа эталонного Суховей-4 в настольном исполнении с модулем управления и индикации с указанием мест нанесения знака утверждения типа и заводского номера.
Все генераторы Суховей могут управляться от персонального компьютера, используя соответствующее программное обеспечение (см. таблицу 1). Генераторы Суховей-3, Суховей-3П, Суховей-4 и Суховей-4В могут дополнительно оснащаться модулем управления и индикации, встроенным в блок основного генератора. В этом случае, управление ими может осуществляться либо от персонального компьютера, либо с помощью этого модуля.
Все измерительные камеры имеют отверстия М24х1 для установки преобразователей гигрометров, имеющих соответствующий присоединительный размер, или переходных втулок, для установки преобразователей с другими размерами.
Знак поверки в виде оттиска наносится в свидетельство о поверке, в случае его оформления.
Пломбирование генераторов не предусмотрено.
Программное обеспечение
В генераторах используется встроенное программное обеспечение, предназначенное для управления работой генератора, расчета значений воспроизводимой влажности, отображения режимов работы и результатов измерений и архивирования данных. Версия встроенного программного обеспечения отображается на дисплее в меню настроек генератора.
Программное обеспечение генераторов состоит из управляющей программы, которая не влияет на метрологические характеристики, и модуля расчетного, который производит расчет значений воспроизводимой относительной влажности, точки росы (инея) и молярной доли воды на основе значений величин P1, P2, T1, T2 и атмосферного давления, а также коэффициента разбавления (для генераторов Суховей-4 и Суховей-4В).
Конструкция генераторов не предполагает возможности считывания или изменения метрологически значимого ПО. Встроенное ПО по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р50.2.077-2014 и не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных. Алгоритм вычисления цифрового идентификатора ПО по ГОСТ Р 34.11-2012.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентиф икационные данные (признаки) |
Значение | |||
|
Модуль расчетный для встроенного ПО |
Модуль расчетный для Windows |
Суховей-1 |
Суховей-1 для ПК | |
|
Идентификационное наименование ПО |
librhcalc.so |
RHCalc.dll |
DryWind1.exe |
DryWind1 |
|
Номер версии (идентификационный номер) ПО |
1.0.1.0 |
не ниже 1.0 | ||
|
Цифровой идентификатор ПО |
9CF341F2DA661 4B084BEA04BF7 663CDB |
5B4A1F9CB64 252493C6D239 C22C62E3E |
F0B27449A2A BA14D19B30E BB8541CCCA |
62928A9057C E1F1203FAEA A47CE147BF |
Таблица 1а - Идентификационные данные программного обеспечения (продолжение)
|
Идентификационные данные (признаки) |
Значение | ||||
|
Суховей-2 для ПК |
Суховей-3 |
Суховей-3 для ПК |
Суховей-4 |
Суховей-4 для ПК | |
|
Идентификационное наименование ПО |
DryWind2. exe |
DryWind3 |
DryWind3. exe |
DryWind4 |
DryWind4. exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 | ||||
|
Цифровой идентификатор ПО |
A7C806488 AC10598 8E74103D6 3C105B1 |
0068501929 EC897C A9954F620 2AA63C1 |
F0ADA8DD 64F60D2A 86D31FD5E D91F742 |
3D01903D7 5408A0F5 5ED7EF2C EB76A45 |
584932F0E DCE7AAD9 9ABA7BF8 E1BBAE4 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения относительной влажности, %: для генераторов Суховей-1, Суховей-1П и Суховей-2: - при питании осушенным газом* - при питании сжатым воздухом непосредственно от компрессора* Диапазон воспроизведения точки росы (инея)**: для генераторов Суховей-3, Суховей-3П, Суховей-4 и Суховей-4В, °С |
от 0 до 100 от 5 до 100 от -80 до +20*** |
|
Диапазон воспроизведения температуры в измерительной камере, °С: для генератора Суховей-2 |
от 0 до +60 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности при воспроизведении относительной влажности, %: | |
|
- для генератора Суховей-1: - для генераторов Суховей-1П и Суховей-2: |
±1,0 |
|
- в диапазоне от 0 (не включительно) до 98 % (включ.) - в диапазоне от 98 % (не включ.) до 100 % (не включ.) |
±0,5 |
|
Пределы допускаемой абсолютной погрешности генератора при воспроизведении точки росы (инея), °С: |
±1,0 |
|
- для генератора Суховей-3 |
±0,5 |
|
- для генератора Суховей-3П |
±0,2 |
|
- для генератора Суховей-4 |
±1,0 |
|
- для генератора Суховей-4В |
±0,5 |
|
Пределы допускаемой абсолютной погрешности воспроизводимой температуры, °С: | |
|
- для генератора Суховей-2 |
±0,1 |
|
* - см. таблицу «Основные технические характеристики» ниже; * * - при задании целевой температуры точки росы (инея) ниже |
0 °С, генератор |
|
воспроизводит единицу точки инея, выше 0 °С - точку росы; *** - при температуре окружающей среды менее +22 °С верхний |
предел диапазона |
|
измерений ограничен температурой на 2 °С ниже температуры окружающей среды. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления: - относительной влажности для генераторов Суховей-1, Суховей-1П и Суховей-2, мин, не более: - температуры точки росы (инея), мин, не более: |
30 |
|
- для генераторов Суховей-3 и Суховей-ЗП |
90* |
|
- для генераторов Суховей-4 и Суховей-4В |
20 |
|
Расход газа на выходе генератора, л/мин | |
|
- для генераторов Суховей-1, Суховей-1П и Суховей-2 |
от 1 до 1,5 |
|
- для генераторов Суховей-3, Суховей-ЗП, Суховей-4 и Суховей-4В |
от 1 до 2,5 |
|
Габаритные размеры (ширина^высота^глубина), мм, не более**: | |
|
- Суховей-1 и Суховей-1П |
500x350x420 |
|
- Суховей-2 - Суховей-3 и Суховей-3П: |
610x1050x630 |
|
блок генератора |
500x350x420 |
|
термостат с внешним сепаратором |
610x1400x500 |
|
- Суховей-4: | |
|
блок генератора |
500x350x420 |
|
блок смешения газовых потоков |
500x250x420 |
|
- Суховей-4В |
500x350x420 |
|
Масса генераторов, кг, не более**: | |
|
- Суховей-1 и Суховей-1П |
25 |
|
Наименование характеристики |
Значение |
|
- Суховей-2 - Суховей-3 и Суховей-3П: блок генератора термостат с внешним сепаратором (без теплоносителя) - Суховей-4: блок генератора блок смешения газовых потоков - Суховей-4В |
100 25 70 25 15 30 |
|
Напряжение питания переменного тока, В |
220 ±22 |
|
Потребляемая мощность, Вт, не более - Суховей-1 и Суховей-1П - Суховей-2 - Суховей-3 и Суховей-3П - Суховей-4 и Суховей-4В |
300 1000 3000 400 |
|
Интерфейсы |
RS485, Ethernet, USB |
|
Средняя наработка на отказ в нормальных условиях, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
8*** |
|
* - время установления зависит от направления хода генератора (понижение или повышение влажности), расхода газа, величины воспроизводимой влажности и степени просушки газовых коммуникаций генератора; * * - габаритные размеры и масса указаны без опций, которые в таблице 7 указаны с примечанием «по запросу Заказчика»; * ** - кроме термостата в составе генераторов Суховей-3 и Суховей-3П | |
В состав генераторов Суховей-3 и Суховей-3П входит термостат жидкостный переливной прецизионный (например, Термостат переливной прецизионный ТПП-1.3, номер Госреестра 33744-07), требования к метрологическим и техническим характеристикам которого приведены в таблице 4.
Таблица 4 - Требования к метрологическим и техническим характеристикам термостата в составе генераторов Суховей-3 и Суховей-ЗП___________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимых температур, °С, не хуже |
от -75 до +20 |
|
Нестабильность поддержания температуры, °С, не хуже |
±0,01 |
|
Неравномерность температурного поля в рабочем пространстве в диапазоне воспроизводимых температур на глубине от 30 до 450 мм, °С, не хуже: - в диапазоне температур от минус 75 до минус 60 °С - в диапазоне температур от минус 60 до плюс 20 °С |
±0,04 ±0,01 |
|
Диаметр рабочего колодца, мм, не менее |
100 |
|
Г лубина рабочего колодца, мм, не менее |
460 |
Метрологические характеристики генераторов обеспечиваются при условии их питания сжатым воздухом, соответствующим требованиям, которые указаны в таблице 5. Системы подготовки сжатого воздуха, соответствующие этим требованиям, могут поставляться в комплекте с генераторами (см. таблицу 7) и включать в себя компрессор с ресивером, датчик давления, блок осушки (при необходимости) и систему фильтрации. Допускается использование баллонного сжатого воздуха (класс 0 или 1 по ГОСТ 17433-80), если он соответствует характеристикам ниже.
Таблица 5 - Требования к питающему газу
|
Наименование характеристики |
Значение |
|
Тип газа |
сжатый воздух |
|
Избыточное давление газа на входе в генератор, МПа |
от 0,5 до 0,9 |
|
Температура точки инея питающего газа при рабочем давлении на входе в генератор, °С, не хуже: - для генераторов Суховей-1, Суховей-1П и Суховей-2 (диапазон воспроизведения относительной влажности от 5 % до 100 %) - для генераторов Суховей-1, Суховей-1П и Суховей-2 (диапазон воспроизведения относительной влажности от 0 % до 100 %) - для генераторов Суховей-3 и Суховей-ЗП - для генераторов Суховей-4 и Суховей-4В |
нет требований -20* -50 -80 |
|
Содержание механических примесей (пыль, сажа, окалина, масло и др.), мг/м3, не более |
2 |
|
* - вместо сжатого воздуха допускается использование баллонного азота технического по ГОСТ 9293-74 или более качественный. | |
Таблица 6 - Рабочие условия эксплуатации
|
Параметр |
Значение |
|
Температура окружающей среды, °С |
от +17 до +27 |
|
Относительная влажность воздуха, % |
не более 80 |
|
Атмосферное давление, кПа |
от 86 до 106 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом и на переднюю панель корпуса генератора методом фотопечати, прямой печати или лазерной гравировки.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Генераторы Суховей-1, Суховей-1П | |||
|
Блок генератора основной с модулем управления и индикации и измерительной камерой (Суховей-1) |
ЦАРЯ.418319.001 |
1 шт. |
(1) |
|
Блок генератора основной с модулем управления и индикации и измерительной камерой (Суховей-1П) |
ЦАРЯ.418319.001-01 |
1 шт. |
(1) |
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь измерительный влажности и температуры ДВ2ТС-1Т-2П-В |
ЦАРЯ.2553.004 |
1 шт. | |
|
Переходная втулка |
ЦАРЯ.746612.008 |
8 шт. | |
|
Система подготовки сжатого воздуха для Суховей-1, Суховей-1П и Суховей-2 |
ЦАРЯ.418319.007 |
1 шт. |
(3) |
|
Руководство по эксплуатации |
ЦАРЯ.418319.001 РЭ |
1 экз. | |
|
Упаковка |
ЦАРЯ.418319.010 СБ |
1 шт. | |
|
Г енератор Суховей-2 | |||
|
19-дюймовая стойка с установленными блоком генератора основным (без модуля управления и индикации) и термостатируемой измерительной камерой |
ЦАРЯ.418319.002 |
1 шт. | |
|
Преобразователь измерительный влажности и температуры ДВ2ТС-1Т-2П-В |
ЦАРЯ.2553.004 |
1 шт. | |
|
Переходная втулка |
ЦАРЯ.746612.008 |
11 шт. | |
|
Персональный компьютер, встроенный в 19дюймовую стойку |
1 шт. |
(3) | |
|
Система подготовки сжатого воздуха для Суховей-1, Суховей-1П и Суховей-2 |
ЦАРЯ.418319.007 |
1 шт. |
(3) |
|
Руководство по эксплуатации |
ЦАРЯ.418319.002 РЭ |
1 экз. | |
|
Диск с программным обеспечением |
1 шт. | ||
|
Упаковка |
ЦАРЯ.418319.011 СБ |
1 шт. | |
|
Генераторы Суховей-3 и Суховей-3П | |||
|
Блок генератора основной с модулем управления и индикации (Суховей-3) |
ЦАРЯ.418319.003 |
1 шт. |
(1) |
|
Блок генератора основной (без модуля управления и индикации) (Суховей-3) |
ЦАРЯ.418319.003-01 |
1 шт. |
(1) |
|
Блок генератора основной с модулем управления и индикации (Суховей-3П) |
ЦАРЯ.418319.003-02 |
1 шт. |
(1) |
|
Блок генератора основной (без модуля управления и индикации) (Суховей-3П) |
ЦАРЯ.418319.003-03 |
1 шт. |
(1) |
|
Внешний сепаратор |
ЦАРЯ.418319.005 |
1 шт. | |
|
Термостат переливной прецизионный ТПП-1.3 |
УМТК 151.0000.00 |
1 шт. |
(2) |
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Система подготовки сжатого воздуха для Суховей-3, Суховей-3П |
ЦАРЯ.418319.008 |
1 шт. |
(3) |
|
Персональный компьютер |
1 шт. |
(3), (4) | |
|
19-дюймовая стойка и комплект фланцев |
1 шт. |
(3) | |
|
Персональный компьютер, встроенный в 19-дюймовую стойку |
1 шт. |
(3), (4) | |
|
Измерительная камера с ротаметром для установки расхода газа |
ЦАРЯ.418319.006 |
1 шт. |
(3) |
|
Руководство по эксплуатации |
ЦАРЯ.418319.003 РЭ |
1 экз. | |
|
Диск с программным обеспечением |
1 шт. | ||
|
Упаковка |
ЦАРЯ.418319.012 СБ |
1 шт. | |
|
Г енераторы Суховей-4 и Суховей-4В | |||
|
Блок генератора основной с модулем управления и индикации |
ЦАРЯ.418319.004 |
1 шт. |
(1), (5) |
|
Блок генератора основной (без модуля управления и индикации) |
ЦАРЯ.418319.004-01 |
1 шт. |
(1), (5) |
|
Блок генератора основной с модулем управления и индикации со встроенным блоком смешения газовых потоков |
ЦАРЯ.418319.004-03 |
1 шт. |
(1), (6) |
|
Блок генератора основной (без модуля управления и индикации) со встроенным блоком смешения газовых потоков |
ЦАРЯ.418319.004-04 |
1 шт. |
(1), (6) |
|
Блок смешения газовых потоков |
ЦАРЯ.418319.006 |
1 шт. |
(5) |
|
Система подготовки сжатого воздуха для Суховей-4 |
ЦАРЯ.418319.009 |
1 шт. |
(3) |
|
Персональный компьютер |
1 шт. |
(3), (4) | |
|
19-дюймовая стойка и комплект фланцев |
1 шт. |
(3) | |
|
Персональный компьютер, встроенный в 19-дюймовую стойку |
1 шт. |
(3), (4) | |
|
Измерительная камера с ротаметром для установки расхода газа |
ЦАРЯ.418319.006 |
1 шт. |
(3) |
|
Измерительная камера |
ЦАРЯ.418319.006 |
1 шт. |
(3) |
|
Руководство по эксплуатации |
342 |
1 экз. | |
|
Диск с программным обеспечением |
1 шт. | ||
|
Упаковка |
ЦАРЯ.418319.013 СБ |
1 шт. | |
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Дополнительные приспособления и документация | |||
|
Методика поверки |
ЦАРЯ.418319.001 МП |
1 шт. |
(3) |
|
Кабель КУ-2 для подключения преобразователя к блоку индикации термогигрометра ИВА-6А (Н, НИ) при поверке |
ЦАРЯ.685611.007 |
1 шт. |
(3) |
|
Комплекс 12-ти канальный для юстировки и поверки до 12 преобразователей термогигрометров ИВА-6А(Н, НИ) |
ЦАРЯ.685611.012 |
1 шт. |
(3) |
|
Удлинительный кабель для подключения измерительных преобразователей ДВ2ТСМ модификаций А, Б к блоку индикации термогигрометров ИВА-6АР при поверке |
ЦАРЯ.746612.010 |
1 шт. |
(3) |
|
Кабель для юстировки и поверки ДВ2ТСМ |
ЦАРЯ.746612.013 |
1 шт. |
(3) |
|
Кабель для юстировки ДТР-СМ |
ЦАРЯ.3660.022 |
1 шт. |
(3) |
|
Ключ для установки преобразователей в измерительную камеру |
1 шт. |
(3) | |
|
Заглушка для порта измерительной камеры |
ЦАРЯ.418319.014 |
1 шт. |
(3) |
|
Примечания: (1) - в комплект поставки генератора входит один Блок основного генератора, исполнение которого (с модулем управления и индикации или без него) выбирается при заказе; (2) - или аналогичный; (3) - поставляется по запросу Заказчика; (4) - периферийные устройства по запросу; (5) - только для генератора Суховей-4; (6) - только для генератора Суховей-4В. | |||
Сведения о методах измерений
приведены в разделе 8 «Подготовка генератора к работе и порядок работы» документов ЦАРЯ.418319.001 «Генераторы влажного газа эталонные Суховей-1 и Суховей-1П. Руководство по эксплуатации», ЦАРЯ.418319.002 «Генератор влажного газа эталонный Суховей-2. Руководство по эксплуатации», ЦАРЯ.418319.003 «Генераторы влажного газа эталонные Суховей-3 и Суховей-3П. Руководство по эксплуатации», ЦАРЯ.418319.004 «Генераторы влажного газа эталонные Суховей-4 и Суховей-4В. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2415 от 21.11.2023 г.
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта № 3253 от 23.12.2022 г.
ТУ 26.51.70-001-77511225-2019. Генераторы влажного газа эталонные Суховей.
Технические условия.
Смотрите также
