Теплосчетчики ТСК-ТК
| Номер в ГРСИ РФ: | 80537-20 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО "ИВТрейд", г. Санкт-Петербург |
Теплосчетчики ТСК -ТК (далее - теплосчетчики) предназначены для измерений и регистрации параметров теплоносителя (температуры, давления, расхода), количества (объема, массы) теплоносителя и тепловой энергии в открытых и закрытых водяных системах теплопотреб-ления, водоснабжения и водоотведения, а также температуры окружающего воздуха.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 80537-20 |
| Наименование | Теплосчетчики |
| Модель | ТСК-ТК |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 31.12.2025 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ИВТрейд" (ООО "ИВТрейд"), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 622 |
| Найдено поверителей | 14 |
| Успешных поверок (СИ пригодно) | 622 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 80537-20: Описание типа СИ | Скачать | 988.4 КБ | |
| 80537-20: Методика поверки МП-261-RA.RU.310556-2020 | Скачать | 3.4 MБ |
Описание типа
Назначение
Теплосчетчики ТСК-ТК (далее - теплосчетчики) предназначены для измерений и регистрации параметров теплоносителя (температуры, давления, расхода), количества (объема, массы) теплоносителя и тепловой энергии в открытых и закрытых водяных системах теплопотреб-ления, водоснабжения и водоотведения, а также температуры окружающего воздуха.
Описание
Принцип действия теплосчетчиков основан на преобразовании вычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением на их основе количества тепловой энергии в соответствии с установленными алгоритмами.
Теплосчетчики являются измерительными системами вида ИС-1 по ГОСТ Р 8.596-2002 с выделенными измерительными каналами (далее - ИК). В составе теплосчетчиков реализованы простые (объемного расхода (объема); температуры теплоносителя; избыточного давления теплоносителя; температуры окружающего воздуха) и сложные (массы теплоносителя, разности температуры теплоносителя; тепловой энергии; тепловой мощности) ИК.
Теплосчетчики выпускаются в двух модификациях:
- ТСК-ТК-7 с вычислителем количества теплоты ВКТ-7М (регистрационный № 67164-17,
75057-19) в составе;
- ТСК-ТК-9 с вычислителем количества теплоты ВКТ-9 (регистрационный № 56129-14,
67373-17, 76832-19) в составе.
Каждая модификация теплосчетчика выпускается в нескольких моделях (исполнениях), которые отличаются типами входящих в их состав преобразователей расхода и состоит из следующих компонентов (составных частей) - средств измерений (далее - СИ) утвержденного типа:
- вычислителя количества теплоты;
- преобразователей расхода (расходомеров, счетчиков) с импульсным выходом (от 1 до 6);
- термопреобразователей сопротивления (термометров) и их комплектов с НСХ 100М, 100П, Pt100, 500П, Pt500 по ГОСТ 6651-2009 (от 1 до 6);
- преобразователей избыточного давления (датчиков) с аналоговым выходным сигналом силы постоянного тока (от 0 до 6).
Типы применяемых в составе теплосчетчиков СИ приведены в таблицах 1 - 3.
Таблица 1 - Типы применяемых в составе теплосчетчиков преобразователей расхода
|
Модель теплосчетчика |
Наименование и тип СИ |
Регистрационный номер |
|
ТСК-ТК-7-01 ТСК-ТК-9-01 |
Преобразователи расхода электромагнитные ПРЭМ |
17858-02, 17858-06, 17858-11, 76327-19 |
|
ТСК-ТК-7-02 ТСК-ТК-9-02 |
Преобразователи расхода электромагнитные МастерФлоу |
31001-12, 73383-18 |
|
Модель теплосчетчика |
Наименование и тип СИ |
Регистрационный номер |
|
ТСК-ТК-7-04 ТСК-ТК-9-04 |
Расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР |
20293-10 |
|
ТСК-ТК-7-05 ТСК-ТК-9-05 |
Расходомеры-счетчики ультразвуковые ВОЛНА-М |
65546-16 |
|
ТСК-ТК-7-06 ТСК-ТК-9-06 |
Преобразователи расхода электромагнитные ЭМИР -ПРАМЕР-550 |
27104-08 |
|
ТСК-ТК-7-09 ТСК-ТК-9-09 |
Расходомеры-счетчики жидкости ультразвуковые US800 |
21142-11 |
|
ТСК-ТК-7-10 ТСК-ТК-9-10 |
Расходомеры-счетчики ультразвуковые РУС-1 |
24105-11 |
|
ТСК-ТК-7-11 ТСК-ТК-9-11 |
Расходомеры жидкости ультразвуковые двухканальные УРЖ2КМ |
23363-12 |
|
ТСК-ТК-7-12 ТСК-ТК-9-12 |
Расходомеры воды корреляционные ДРК-4 |
29345-05 |
|
ТСК-ТК-7-13 ТСК-ТК-9-13 |
Преобразователи расхода вихревые электромагнитные ВПС |
19650-10, 78168-20 |
|
ТСК-ТК-7-14 ТСК-ТК-9-14 |
Преобразователи расхода вихреакустические Метран-300ПР |
16098-09 |
|
ТСК-ТК-7-16 ТСК-ТК-9-16 |
Расходомеры-счетчики электромагнитные РСЦ |
71286-18 |
|
ТСК-ТК-7-17 ТСК-ТК-9-17 |
Счетчики ультразвуковые СУР-97 |
16860-07 |
|
ТСК-ТК-9-18 |
Расходомеры-счетчики электромагнитные Омега-Р |
23463-07 |
|
ТСК-ТК-9-19 |
Расходомеры-счетчики ультразвуковые OPTISONIC 3400 |
57762-14 |
|
ТСК-ТК-9-20 |
Расходомеры электромагнитные Питерфлоу РС |
46814-11 |
|
Расходомеры-счетчики электромагнитные ПИТЕРФЛОУ |
66324-16 |
Таблица 2 - Типы применяемых в составе теплосчетчиков СИ температуры и разности температур___________________________________________________________________________________
|
Наименование и тип СИ |
Регистрационный номер |
|
Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 |
46156-10 |
|
Комплекты термопреобразователей сопротивления КТСП-Н |
38878-12, 38878-17 |
|
Комплекты термопреобразователей сопротивления платиновых КТС-Б |
43096-15 |
|
Термометры сопротивления ТЭМ-100 |
40592-09 |
|
Комплекты термометров сопротивления ТЭМ-110 |
40593-09 |
|
Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р |
46155-10 |
|
Термопреобразователи сопротивления платиновые ТСП -Н |
38959-12, 38959-17 |
|
Термопреобразователи сопротивления ТС-Б |
61801-15, 72995-18 |
|
Термопреобразователи сопротивления платиновые ТСП и ТСП-К |
65539-16 |
Таблица 3 - Типы применяемых в составе теплосчетчиков СИ избыточного давления
|
Наименование и тип СИ |
Регистрационный номер |
|
Преобразователи давления измерительные СДВ |
28313-11 |
|
Преобразователи давления измерительные НТ |
26817-08, 26817-13, 26817-18 |
|
Наименование и тип СИ |
Регистрационный номер |
|
Датчики избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ |
55928-13 |
|
Датчики давления ИД |
26818-15 |
|
Преобразователи давления ПДТВХ-1 |
43646-10 |
В составе теплосчетчиков каждой модели для измерений объема холодной и горячей воды могут применяться счетчики объема горячей и холодной воды, формирующие выходной сигнал посредством магнитоуправляемого контакта (геркона), типы которых приведены в таблице 4.
Таблица 4 - Типы счетчиков объема горячей и холодной воды
|
Наименование и тип СИ |
Регистрационный номер |
|
Счетчики воды крыльчатые ВСГН, ВСТН |
61402-15 |
|
Счетчики холодной и горячей воды ВМХ и ВМГ |
18312-03 |
|
Счетчики холодной и горячей воды крыльчатые одноструйные ET |
48241-11 |
|
Счетчики холодной и горячей воды крыльчатые многоструйные М |
48242-11 |
|
Счетчики холодной и горячей воды турбинные W |
48422-11 |
|
Счетчики турбинные холодной и горячей воды СТВУ |
32540-11 |
|
Счетчики холодной и горячей воды ВСКМ 90 |
32539-11 |
|
Счетчики холодной и горячей воды М-Т150 QN |
23553-02 |
|
Счетчики холодной и горячей воды М-Т50 QN |
23554-08 |
Основные функциональные возможности теплосчетчиков:
- измерение тепловой энергии и мощности, массы и объема теплоносителя, объемного и массового расхода теплоносителя, температуры и разности температур теплоносителя, избыточного давления теплоносителя, температуры холодной воды и воздуха;
- отображение текущих, часовых, суточных, месячных и нарастающим итогом показаний на встроенное табло и передача посредством интерфейсов RS232, USB и RS485 (опция по заказу) на внешнее устройство следующих величин: текущее время и дата, время работы и
остановки счета количества теплоносителя и тепловой энергии, тепловая энергия и мощность, масса и объем теплоносителя, объемный и массовый расход теплоносителя, температура и разность температур теплоносителя, избыточное давление теплоносителя, температура холодной воды и воздуха.
Теплосчетчики соответствуют требованиям ТР ТС 020-2011 «Электромагнитная совместимость технических средств».
Хранение архивной и итоговой измерительной информации, а также диагностической и настроечной информации осуществляется в энергонезависимой памяти вычислителя.
Архивные показания формируются на часовых, суточных и месячных интервалах. Глубина архива зависит от вычислителя количества теплоты входящего в состав теплосчетчика и приведена в таблице 5.
Таблица 5 - Параметры архивов
|
Вид архива |
Емкость архива | |
|
ВКТ-7М |
ВКТ-9 | |
|
Архив часовой |
3000 часов |
1488 часов |
|
Архив суточный |
750 суток |
730 суток |
|
Архив месячный |
250 месяцев |
48 месяцев |
|
Журнал нештатных ситуаций |
3000 записей |
5000 записей |
|
Журнал действий оператора |
3000 записей |
3000 записей |
Общий вид составных частей теплосчетчиков приведен на рисунках 1 -5.
Рисунок 1 - Вычислители количества теплоты ВКТ-7М, ВКТ-9
ПРЭМ
МастерФлоу
ВЗЛЕТ ЭР
ВОЛНА-М
РУС-1
ЭМИР-ПРАМЕР-550
US-800
ДРК-4
УРЖ2КМ
РСЦ
ВПС
СУР-97
МЕТРАН-300 ПР
ОМЕГА-Р
ПИТЕРФЛОУ

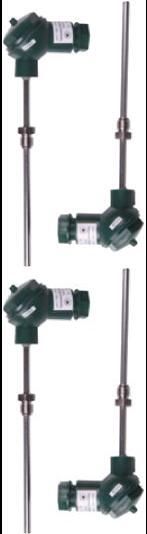

КТПТР-01, ТПТ-1 КТПТР-03, ТПТ-21
Рисунок 2 - Преобразователи расхода
КТПТР-08, ТПТ-19-3 КТСП-Н, ТСП-Н
КТПТР-06, ТПТ-19-1 КТПТР-07, ТПТ-19-2
ТЭМ-110, ТЭМ-100
ТСП, ТСП-К
КТС-Б, ТС-Б ТЭМ-110, ТЭМ-100
ТПТ-25 ТПТ-17
Рисунок 3 - Термопреобразователи сопротивления их комплекты
ИД ДДМ-03Т-ДИ СДВ
НТ ПДТВХ-1
ВСТН
ET
Рисунок 4 - Преобразователи давления
ВСГН
СТВУ
М-Т50 QN
ВСКМ 90
М
ВМХ, ВМГ
М-Т150 QN
W
Рисунок 5 - Счетчики объема горячей и холодной воды, применяемые в составе теплосчетчика
В целях предотвращения несанкционированной настройки и вмешательства в работу теплосчетчика производится пломбирование средств измерений, входящих в состав теплосчетчика. Способы защиты и места пломбирования составных частей теплосчетчиков приведены в их описаниях типа и эксплуатационной документации.
Программное обеспечение
Программное обеспечение (далее - ПО) теплосчетчика представлено ПО средств измерений утвержденного типа входящих в состав теплосчетчика. Уровень защиты ПО, способы защиты и места пломбирования этих средств измерений приведены в их описаниях типа и эксплуатационной документации.
Вычислители количества теплоты имеют встроенное программное обеспечение, в котором выделена метрологически значимая часть.
Метрологически значимая часть ПО, выполняет следующие функции:
- расчет значений расхода и количества измеряемой среды по результатам измерений выходных сигналов преобразователей расхода (счетчиков);
- расчет значений температуры и разности температур по результатам измерений выходных сигналов термопреобразователей сопротивления;
- расчет значений давления по результатам измерений выходных сигналов преобразователей давления;
- вычисление значений плотности, энтальпии и разности энтальпий по результатам измерений температуры, разности температур и давления;
- вычисление значений массового расхода и тепловой мощности по результатам измерений объемного расхода, вычислений плотности и энтальпии;
- вычисление значений массы и тепловой энергии по результатам измерений объема, вычислений плотности, энтальпии и разности энтальпий.
Идентификационные данные встроенного программного обеспечения теплосчётчиков приведены в таблицах 6-7.
Таблица 6 - Идентификационные данные ПО теплосчетчика с вычислителем ВКТ-7М
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПВ |
|
Номер версии (идентификационный номер ПО) |
3.Х |
|
Цифровой идентификатор ПО |
A4E5 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
|
Х - идентификатор метрологически незначимой части ПО, представленный цифрами от 0 до 9 | |
Таблица 7 - Идентификационные данные ПО теплосчетчика с вычислителем ВКТ-9
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВКТ-9-01(02) |
|
Номер версии (идентификационный номер ПО) |
V01.XX |
|
Цифровой идентификатор ПО |
1039 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
|
ХХ - идентификатор метрологически незначимой части Г от 0 до 9 |
О, представленный двумя цифрами |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 8 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
ТСК-ТК-7 |
ТСК-ТК-9 | ||
|
Диапазон измерений тепловой энергии, ГДж |
от 0 до 107 | ||
|
Диапазон измерений тепловой мощности, ГДж/ч |
- |
от 0 до 106 | |
|
Диапазон измерений объема, м3 |
от 0 до 108 |
от 0 до 109 | |
|
Диапазон измерений массы, т |
от 0 до 108 |
от 0 до 109 | |
|
Диапазон измерений объемного расхода1), м3/ч |
от 0,02 до 2,7-105 |
от 0,02 до 1,1-105 | |
|
Диапазон измерений температуры1), °С - теплоносителя - окружающего воздуха |
от 0 до +160 от -50 до +130 |
от 0 до +180 от -50 до +130 | |
|
Наименование характеристики |
Значение | ||
|
ТСК-ТК-7 |
ТСК-ТК-9 | ||
|
Диапазон измерений разности температур1), °С |
от 3 до 160 |
от 3 до 180 | |
|
Диапазон измерений избыточного давления1), МПа |
от 0 до 1,6 |
от 0 до 2,5 | |
|
Пределы допускаемой относительной погрешности при измерении тепловой мощности и тепловой энергии в закрытых системах теплоснабжения2), % - для класса 13) - для класса 23) |
±(2+4^/At+0,01 •Gmax/G) ±(3+4 • Atn/At+0,02 •Gmax/ G) | ||
|
Пределы допускаемой относительной погрешности при измерении объемного расхода, объема и массы, % - для класса 13) - для класса 23) |
±(1+0,01 • Gmax/G), но не более ±3,5 % ±(2+0,02^ Gmax/G), но не более ±5 % | ||
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема холодной и горячей воды ИК в состав которых входят счетчики объема холодной и горячей воды указанные в таблице 4, % |
±1,1-Jo,l’ 4-ffc1 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя и окружающего воздуха, ° С |
±(0,4+0,005 •tl) | ||
|
Пределы допускаемой относительной погрешности измерений разности температур, % |
±(0,5+3 •Atn/At) | ||
|
Пределы допускаемой приведенной погрешности измерений избыточного давления (от диапазона измерений), % |
±2,0 | ||
|
Пределы допускаемой относительной погрешности измерений интервалов времени, % |
±0,01 | ||
|
Примечание: 1) Диапазон измерений зависит от комплекта поставки, определяется метрологическими и техническими характеристиками СИ, входящих в состав теплосчетчика, но не выходит за пределы указанного диапазона измерений. 2) Пределы допускаемой относительной погрешности при измерении тепловой мощности и тепловой энергии в открытых системах теплоснабжения определяются методиками измерений аттестованными в установленном порядке. 3) Класс в соответствии с приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 17 марта 2014 г. N 99/пр, ГОСТ Р 51649 -2014 Значения количества теплоты (тепловой энергии) и давления могут также представляться в единицах: Гкал и кгс/см2 Обозначения в таблице: - G - предел допускаемой относительной погрешности измерений объемного расхода (объема) счетчиками объема в соответствии с их описаниями типа, указанными в таблице 4, %. t, At и Ata - значения температуры, разности температур в подающем и обратном трубопроводе и наименьшее значение разности температур, измеряемые теплосчетчиком, °С. G и Gmax - значение измеряемого расхода и его наибольшее значение, м 3/ч. | |||
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
Рабочие условия применения:
|
Наименование характеристики - температура окружающей среды, °С - относительная влажность воздуха, %, не более: - для моделей ТСК-ТК-7-04, ТСК-ТК-9-04, ТСК-ТК-7-10,ТСК-ТК-9-10, ТСК-ТК-9-18 - для остальных моделей: - атмосферное давление, кПа |
Значение от +10 до +50 80 95 от 84 до 106,7 |
|
Максимальное рабочее избыточное давление теплоносителя, МПа - для моделей ТСК-ТК-9-02, ТСК-ТК-9-04, ТСК-ТК-9-05,ТСК-ТК-9-06, ТСК-ТК-9-09, ТСК-ТК-9-10, ТСК-ТК-9-12, ТСК-ТК-9-13, ТСК-ТК-9-16, ТСК-ТК-9-17, ТСК-ТК-9-19: - для остальных моделей: |
2,5 1,6 |
|
Параметры электрического питания (при питании от сети): - напряжение переменного тока, В - частота переменного тока, Гц |
от 187 до 242 50±1 |
|
Напряжение электрического питания (при питании от внешнего источника), В |
от 10 до 30 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на лицевую панель вычислителя теплосчетчика в виде наклейки и титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 11 - Комплект поставки теплосчетчика
|
Наименование |
Обозначение |
Количество |
|
Теплосчетчик |
ТСК-ТК____1) |
1 шт. 1) |
|
Паспорт |
ТНРВ.400880.111 ПС |
1экз. |
|
Руководство по эксплуатации |
ТНРВ.400880.111 РЭ |
1экз. |
|
Методика поверки |
МП-261-КА^и.310556-2020 |
1экз. |
|
Комплект эксплуатационных документов на составные части |
- |
1экз. |
|
Примечание: 1) модификация, модель и состав ТСК -ТК определяется заказом и указывается в паспорте | ||
Поверка
осуществляется по документу МП-261-RA.RU.310556-2020 «ГСИ. Теплосчетчики ТСК-ТК.
Методика поверки», утвержденному Западно-Сибирским филиалом ФГУП «ВНИИФТРИ» 20 мая 2020 г.
Основные средства поверки:
- средства поверки в соответствии с документами на поверку средств измерений, входящих в состав теплосчетчика.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
Приказ Министерства строительства и жилищно-коммунального хозяйства РФ от 17 марта 2014 г. N 99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя;
ТУ 26.51.52-111-15147476-2020 «Теплосчетчики ТСК-ТК. Технические условия».
Другие Теплосчетчики
