Акселерометры 1С

1

С

Х

ХХ

Х

Х

-ХХ

- для промышленных акселерометров (1С2) - значение коэффициента преобразования в пКл/g;

- для ударных акселерометров и общего назначения - порядковый номер, соответствующий материалу корпуса (нержавеющая сталь или титан - 01)

буквенное обозначение, определяющее тип кабельной заделки и соединителя: А - кабельный вывод;

М - кабельный вывод в металлорукаве;

В - соединитель одно контактный (10-32 UNF);

C - соединитель четырех контактный (1/4-28 UNF)

буквенное обозначение, определяющее направление сигнальных выводов: Т - вертикальное расположение;

Н - горизонтальное расположение

порядковый номер разработки

порядковый номер в соответствии с назначением:

1 - акселерометры общего назначения;

2 - промышленные акселерометры;

3 - ударные акселерометры;

4 - высокочувствительные акселерометры

буквенное обозначение, соответствующее выходному сигналу: С - заряд

индекс измеряемой физической величины: 1 - ускорение

Модификация

Конструктивные особенности

Кол-во изм. осей

Способ крепления

Тип выхода

Материал корпуса

Акселеромет

ры общего назначения 1C1

1C101HB-XX

1

шпилька M5

горизонтальный разъёмный вывод с одно контактным соединителем (10-32 UNF)

нержавеющая сталь / титановый сплав

1С102НВ-ХХ

1С101ТВ-ХХ

вертикальный разъёмный вывод с одно контактным соединителем (10-32 UNF)

1С102ТВ-ХХ

1С101НА-ХХ

горизонтальный встроенный кабель

1C151HA

3

винт M4

титановый сплав

1C151HC

горизонтальный разъёмный вывод с четырех контактным соединителем (1/4-28 UNF)

1C152HA

клеевой

горизонтальный встроенный кабель

Промышленные акселерометры 1C2

1С201НА-ХХ*

1

3 винта M4

горизонтальный встроенный кабель

нержавеющая сталь

1С202НА-ХХ*

4 винта M3

1С221НА

клеевой

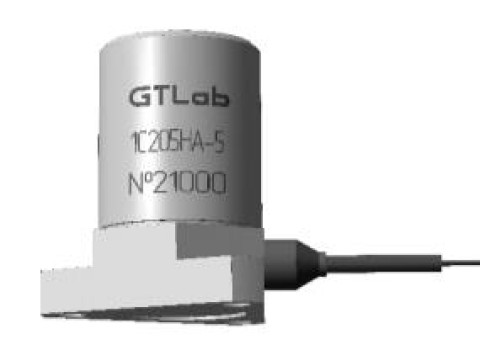

1С205НА-ХХ*

3 винта M4

1С206НА

1С203НМ-ХХ*

3 винта M4

горизонтальны встроенный кабель с металлорукавом

1С204НМ-ХХ*

4 винта M3

Ударные акселерометры 1C3

1C302HA

1

клеевой

встроенный кабель

титановый сплав

1С303НА-ХХ

нержавеющая сталь / титановый сплав

1С301НА-ХХ

резьбовой

хвостовик M5

1С304НА-ХХ

1С305НА-ХХ

1С306НА-ХХ

1С351НА-ХХ

3

винт М3

Высокочувствительные акселерометры 1С4

1С401НВ-ХХ*

1

шпилька M5

горизонтальный разъёмный вывод с одно контактным соединителем (10-32 UNF)

нержавеющая сталь

1С402НВ-ХХ*

* - где ХХ обозначение, зависящее от номинального значения коэффициента преобразования

Наименование характеристики

Значение

Номинальное значение коэффициента преобразования на базовой частоте

200 Гц, пКл/(м^с’2):

- для 1С301НА-ХХ

0,0025

- для 1С302НА, 1С351НА-ХХ

0,02

- для 1С306НА-ХХ

0,03

- для 1С304НА-ХХ

0,1

- для 1C152HA, 1C201HA-2, 1С202НА-2, 1C221HA, 1С303НА-ХХ,

1С305НА-ХХ, 1C205HA-2

0,2

- для 1C201HA-5, 1С202НА-5, 1C205HA-5

0,5

- для 1С101ХХ-ХХ, 1С151ХХ

1

- для 1C203HM-20, 1C204HM-20

2

- для 1С102ХХ-ХХ, 1С203НМ-100, 1С204НМ-100, 1C206HA

10

- для 1C401HB-200

20

- для 1C401HB-300

30

- для 1C402HB-500

50

- для 1C402HB-1000

100

Отклонение действительного значения коэффициента преобразования от но-

минального значения, %, в пределах:

- для акселерометров 1С1, 1С2, 1С4

±20

- для ударных акселерометров 1С3

±30

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее:

- для 1С301НА-ХХ, 1С306^-ХХ

1000000

- для 1С302НА-ХХ, 1С35ША-ХХ

200000

- для 1С304НА-ХХ

150000

- для 1С101ХХ-ХХ, 1С303НА-ХХ, 1С305^-ХХ

100000

- для 1C152HA

30000

- для 1C151HA, 1C151HC

25000

- для 1С102ХХ-ХХ, 1С203НМ-20, 1C204HM-20

15000

- для 1C201HA-2, 1С201НА-5, 1C202HA-2, 1С202НА-5, 1С203НМ-100,

1C204HM-100, 1C205HA-2, 1C205HA-5, 1C206HA, 1C221HA

10000

- для 1C401HB-200, 1C401HB-300

3000

- для 1C402HB-500, 1C402HB-1000

2000

Диапазон рабочих частот, Гц:

- для 1С301НА-ХХ

от 10 до 50000

- для 1С302НА

от 20 до 30000

- для 1С351НА-ХХ

от 20 до 25000

- для 1С304НА

от 5 до 23000

- для 1C152HA, 1С303НА-ХХ, 1С305НА-ХХ, 1С306НА-ХХ

от 5 до 20000

- для 1C221HA

от 5 до 10000

- для 1С101ХХ-ХХ

от 0,5 до 16000

- для 1C151HA, 1С151НС

от 0,5 до 10000

- для 1С102ХХ-ХХ

от 0,5 до 8000

- для 1C203HM-20, 1C204HM-20

от 2 до 12000

- для 1C201HA-2, 1C202HA-2

от 2 до 10000

- для 1С201ХХ-5, 1С203НМ-100, 1С204НМ-100, 1C206HA

от 2 до 8000

- для 1C205HA-2

от 2 до 3000

- для 1C205HA-5

от 2 до 1500

- для 1C401HB-200, 1C401HB-300, 1C402HB-500, 1C402HB-1000

от 0,1 до 3000

Нелинейность амплитудной характеристики, %, в пределах:

- для акселерометров 1С1, 1С2, 1C4 в рабочем диапазоне амплитуд

±4

- для акселерометров 1С3 в диапазоне до 100000 м/с2 включительно

±4

- для акселерометров 1С3 в диапазоне св. 100000 м/с2

±7

Неравномерность частотной характеристики, %, в пределах:

- для всех модификаций, кроме 1C3, в рабочем диапазоне частот

±12,5

- для 1С3, в диапазоне частот от 100 до 20000 Гц

±12,5

- для 1С3 в рабочем диапазоне частот

±30

- для акселерометров 1С2 в диапазоне частот от 10 до 1000 Гц

±5

Относительный коэффициент поперечного преобразования, %, не более

5

Пределы допускаемой основной относительной погрешности при измерении ускорения в рабочих диапазонах амплитуд и частот (для 1С3 в диапазоне частот от 100 до 20000 Гц), %, в пределах

±15

Частота установочного резонанса в осевом направлении, кГц, не менее:

- для 1С301НА-ХХ

105

- для 1С302НА, 1C351HA-XX

90

- для 1С304НА-ХХ

70

- для 1C152HA, 1С303НА-ХХ, 1C3O5HA-XX, 1C3O6HA-XX

60

- для 1С101ХХ-ХХ

50

- для 1C203HM-20, 1C204HM-20

36

- для 1С151ХХ, 1С201НА-2, 1С202НА-2, 1C221HA

- для 1С102ХХ-ХХ, 1C201HA-5, 1С202НА-5, 1С203НМ-100, 1C2O4HM-1OO,

30

1C206HA

20

- для 1C401HB-200, 1C401HB-300, 1C402HB-500, 1C402HB-1000,

1C205HA-2

9

- для 1C205HA-5

5

Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах: - для всех акселерометров (кроме 1C301HA, 1С306НА-ХХ, 1C201HA-XX,

1C202HA-XX,  1C203HM-XX,  1C204HM-XX,  1С205НА-ХХ,  1C206HA,

1C221HA)

±0,2

- для 1C301HA, 1C306HA

±0,03

- для 1C203HM-XX, 1C204HM-XX, 1C206HA:

- в диапазоне температур от -60 °С до +20 °С

-0,15

- в диапазоне температур от +20 °С до +250 °С

+0,09

- для акселерометра 1C221HA:

- в диапазоне температур от -60 °С до +20 °С

-0,15

- в диапазоне температур от +20 °С до +300 °С

+0,07

- для 1C201HA-XX, 1C202HA-XX:

- в диапазоне температур от -60 °С до +20 °С

-0,15

- в диапазоне температур от +20 °С до +400 °С

+0,05

- для акселерометров 1C205HA-XX:

- в диапазоне температур от -60 °С до +20 °С

-0,15

- в диапазоне температур от +20 °С до +600 °С

+0,05

Нормальные условия измерений:

- температура окружающего воздуха, °С

от 18 до 25

- относительная влажность воздуха, %, не более

80

Наименование характеристики

Значение

Полярность выходного сигнала

положительная

Электрическая ёмкость, пФ, не менее

200

Электрическое сопротивление изоляции, МОм, не менее:

- для всех акселерометров (кроме 1С20ША-ХХ, 1С202НА-ХХ, 1C205HA-XX)

- для 1С20ША-ХХ, 1С202НА-ХХ:

- в нормальных условиях

- при относительной влажности 95 % и температуре 35 °С

- в диапазоне температур от минус 60 до плюс 400 °С

- для 1С205НА-ХХ:

- в нормальных условиях

- при относительной влажности 95 % и температуре 35 °С

- в диапазоне температур от минус 60 до плюс 600 °С

1000

20

1,0 0,5

20

1,0 0,5

Рабочие условия эксплуатации:

а) температура окружающей среды, °С:

- для 1С401НВ-300, 1С402НВ-1000

- для 1С101ХХ-ХХ, 1С102ХХ-ХХ, 1С151ХХ, 1С152ХХ, 1С302НА, 1С303НА-ХХ, 1С304НА-ХХ, 1С305НА-ХХ, 1С351НА-ХХ, 1С401НВ-200, 1С402НВ-500

- для 1C301HA-XX, 1С306НА-ХХ

- для 1C203HM-XX, 1С204НМ-ХХ, 1С206НА

- для 1С221НА

- для 1C201HA-XX, 1C202HA-XX

- для 1C205HA-XX

б) относительная влажность воздуха при температуре 35 °С, %, не более

от -60 до +100

от -60 до +150 от -60 до +200 от -60 до +250 от -60 до +300 от -60 до +400 от -60 до +600

95

Масса (без кабеля), г, не более:

- для акселерометров общего назначения 1С1

- для промышленных акселерометров 1С2

- для ударных акселерометров 1С3

- для высокочувствительных акселерометров 1С4

40 140 2,6 60

Габаритные размеры (диаметрхвысота), мм, не более:

- для 1С101НВ-ХХ, 1С101НА-ХХ

11,0x13,5

- для 1С101ТВ-ХХ

11,0x21,0

- для 1С102НВ-ХХ

18,0x20,5

- для 1С102ТВ-ХХ

18,0x28,5

- для 1C151HA, 1С151НС (длинахширинахвысота)

19,5x19,5x10

- для 1C152HA (длинахширинахвысота)

- для 1С201НА-ХХ, 1С202НА-ХХ, 1С203НМ-ХХ, 1С204НМ-ХХ,

9,5х9,5хб,0

1С205НА-ХХ, 1C206HA

22,5x33,5

- для 1С221НА (диаметрхдлина)

7,0x8,0

- для 1С301НА-ХХ

7,0x14,5

- для 1С302НА (длинахширинахвысота)

4,0x3,0x2,6

- для 1С303НА-ХХ

6,0x6,0

- для 1С304НА-ХХ

6,0x10,5

- для 1С305НА-ХХ

8,0x13,3

- для 1С306НА-ХХ

13,7x24,5

- для 1С351НА-ХХ (длинахширинахвысота)

9,0x9,0x4,4

- для 1C401HB-XX

24,0x20,0

- для 1C402HB-XX

24,0x25,0

Наименование

Обозначение

Количество

Акселерометр 1СХХХХХ-ХХ

ГТБВ.402152.ХХХ-ХХ

1 шт.

Акселерометр 1СХХХХХ-ХХ. Паспорт

ГТБВ. 402152.ХХХ-ХХПС

1 шт.

Акселерометры серии 1C. Руководство по эксплуатации

ГТБВ.402152РЭ

1 экз.

на партию
