Весы неавтоматического действия DEMCOM
| Номер в ГРСИ РФ: | 80781-20 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "ChangZhou XingYun Electronic Equipment Co., Ltd.", КНР |
| 80781-20: Описание типа СИ | Скачать | 399 КБ |
Весы неавтоматического действия DEMCOM (далее - весы) предназначены для статического измерения массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 80781-20 |
| Наименование | Весы неавтоматического действия |
| Модель | DEMCOM |
| Страна-производитель | КИТАЙ |
| Срок свидетельства (Или заводской номер) | 31.12.2025 |
Производитель / Заявитель
Фирма "ChangZhou XingYun Electronic Equipment Co., Ltd.", КНР
КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 5956 |
| Найдено поверителей | 141 |
| Успешных поверок (СИ пригодно) | 5933 (100%) |
| Неуспешных поверок (СИ непригодно) | 23 (0%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 80781-20: Описание типа СИ | Скачать | 399 КБ |
Описание типа
Назначение
Весы неавтоматического действия DEMCOM (далее - весы) предназначены для статического измерения массы.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензометрического датчика, возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Результаты взвешивания выводятся на дисплей.
Весы состоят из грузоприемного устройства и весоизмерительного устройства.
Грузоприемное устройство может быть оснащено ветрозащитной витриной.
Модификации весов имеют обозначение вида D[X1][X2][X3][C][S][M], где D - условное обозначение типа весов;
[X1] - условное обозначение модификации весов:
L - обозначение модификации с жидкокристаллическим дисплеем (DL);
X - обозначение модификации с цветным сенсорным дисплеем (DX);
[X2] - условное обозначение максимальной нагрузки (Max);
[X3] - условное обозначение дискретности (d);
[C] - обозначение весов с функцией встроенной калибровки (если присутствует);
[S] - обозначение весов с выносным индикатором и платформой 230х300 мм;
[M] - обозначение весов с выносным индикатором и платформой 300х400 мм.
Общий вид весов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

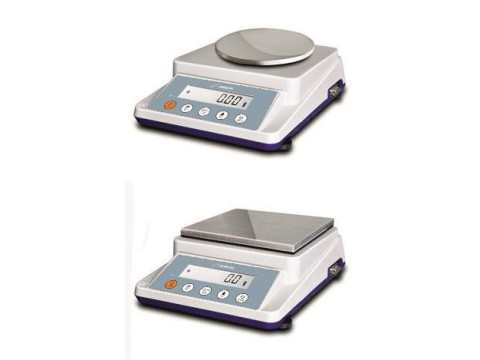

Модификации с жидкокристаллическим дисплеем Модификации с цветным дисплеем
Рисунок 1 - Общий вид весов
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения разрушаемой наклейки (1 - пломба в виде разрушаемой наклейки).
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса весов.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер) ПО |
RU1.0 х |
|
Цифровой идентификатор ПО |
— |
|
*«х» - обозначение версии метрологически незначимой части ПО | |
Технические характеристики
Класс точности по ГОСТ OIML R 76-1-2011 ..................................................................... высокий (II).
Значения минимальной нагрузки (Min), максимальной нагрузки (Мах), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Обозначение модификации |
Min, г |
Мах,г |
е, г |
d, г |
n |
m, г |
mpe, г |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
DX-6001C |
5 |
6000 |
1 |
0,1 |
6000 |
от 5 до 5000 включ. |
±0,5 |
|
св. 5000 до 6000 включ. |
±1,0 | ||||||
|
DX-8001C |
5 |
8000 |
1 |
0,1 |
8000 |
от 5 до 5000 включ. |
±0,5 |
|
св. 5000 до 8000 включ. |
±1,0 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
DX-10001C |
5 |
10000 |
1 |
0,1 |
10000 |
от 5 до 5000 включ. |
±0,5 |
|
св. 5000 до 10000 включ. |
±1,0 | ||||||
|
DX-12001C |
5 |
12000 |
1 |
0,1 |
12000 |
от 5 до 5000 включ. |
±0,5 |
|
св. 5000 до 12000 включ. |
±1,0 | ||||||
|
DX-15001C |
5 |
15000 |
1 |
0,1 |
15000 |
от 5 до 5000 включ. |
±0,5 |
|
св. 5000 до 15000 включ. |
±1,0 | ||||||
|
DX-20001C |
5 |
20000 |
1 |
0,1 |
20000 |
от 5 до 5000 включ. |
±0,5 |
|
св. 5000 до 20000 включ. |
±1,0 | ||||||
|
DX-22000C |
5 |
22000 |
1 |
0,1 |
22000 |
от 5 до 5000 включ. |
±0,5 |
|
св. 5000 до 20000 включ. |
±1,0 | ||||||
|
св. 20000 до 22000 включ. |
±1,5 | ||||||
|
DX-25000C |
5 |
25000 |
1 |
0,1 |
25000 |
от 5 до 5000 включ. |
±0,5 |
|
св. 5000 до 20000 включ. |
±1,0 | ||||||
|
св. 20000 до 25000 включ. |
±1,5 | ||||||
|
DX-30000C |
5 |
30000 |
1 |
0,1 |
30000 |
от 5 до 5000 включ. |
±0,5 |
|
св. 5000 до 20000 включ. |
±1,0 | ||||||
|
св. 20000 до 25000 включ. |
±1,5 | ||||||
|
DX-30KS |
5 |
30000 |
1 |
0,1 |
30000 |
от 5 до 5000 включ. |
±0,5 |
|
св. 5000 до 20000 включ. |
±1,0 | ||||||
|
св. 20000 до 30000 включ. |
±1,5 | ||||||
|
DX-60KS DX-60KM |
50 |
60000 |
10 |
1 |
6000 |
от 50 до 50000 включ. |
±5 |
|
св. 50000 до 60000 включ. |
±10 | ||||||
|
DX-150KM |
250 |
150000 |
10 |
5 |
15000 |
от 250 до 50000 включ. |
±5 |
|
св. 50000 до 150000 включ. |
±10 | ||||||
|
DL-103 |
0,02 |
110 |
0,01 |
0,001 |
11000 |
от 0,02 до 50 включ. |
±0,005 |
|
св. 50 до 110 включ. |
±0,01 | ||||||
|
DL-203 |
0,02 |
210 |
0,01 |
0,001 |
21000 |
от 0,02 до 50 включ. |
±0,005 |
|
св. 50 до 200 включ. |
±0,01 | ||||||
|
св. 200 до 210 включ. |
±0,015 | ||||||
|
DL-303 |
0,2 |
310 |
0,01 |
0,001 |
31000 |
от 0,02 до 50 включ. |
±0,05 |
|
св. 50 до 200 включ. |
±0,01 | ||||||
|
св. 200 до 310 включ. |
±0,015 | ||||||
|
DL-202 |
0,2 |
210 |
0,02 |
0,01 |
10500 |
от 0,2 до 100 включ. |
±0,01 |
|
св. 100 до 210 включ. |
±0,02 | ||||||
|
DL-302 |
0,2 |
310 |
0,02 |
0,01 |
15500 |
от 0,2 до 100 включ. |
±0,01 |
|
св. 100 до 310 включ. |
±0,02 | ||||||
|
DL-602 |
0,5 |
610 |
0,1 |
0,01 |
6100 |
от 0,5 до 500 включ. |
±0,05 |
|
св. 500 до 610 включ. |
±0,1 | ||||||
|
DL-1002 |
0,5 |
1100 |
0,1 |
0,01 |
11000 |
от 0,5 до 500 включ. |
±0,05 |
|
св. 500 до 1100 включ. |
±0,1 | ||||||
|
DL-2002 |
0,5 |
2100 |
0,1 |
0,01 |
21000 |
от 0,5 до 500 включ. |
±0,05 |
|
св. 500 до 2000 включ. |
±0,01 | ||||||
|
св. 2000 до 2100 включ. |
±0,15 | ||||||
|
DL-3002 |
0,5 |
3100 |
0,1 |
0,01 |
31000 |
От 0,5 до 500 включ. |
±0,05 |
|
св. 500 до 2000 включ. |
±0,1 | ||||||
|
св. 2000 до 3100 включ. |
±0,15 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
DL-5001 |
5 |
5100 |
1 |
0,1 |
5100 |
от 5 до 5000 включ. |
±0,5 |
|
св. 5000 до 5100 включ. |
±1,0 | ||||||
|
DL-6001 |
5 |
6100 |
1 |
0,1 |
6100 |
от 5 до 5000 включ. |
±0,5 |
|
св. 5000 до 6100 включ. |
±1,0 |
Класс точности по ГОСТ OIML R 76-1-2011 ................................................................... Средний (III).
Значения минимальной нагрузки (Min), максимальной нагрузки (Мах), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) приведены в таблице 3.
Таблица 3 - Метрологические характеристики
|
Обозначение модификации |
Min, г |
Мах,г |
е, г |
d г |
n |
m, г |
mpe, г |
|
DL-601 |
2 |
610 |
0,1 |
0,1 |
6100 |
от 2 до 50 включ. |
±0,05 |
|
св. 50 до 200 включ. |
±0,10 | ||||||
|
св. 200 до 610 включ. |
±0,15 | ||||||
|
DL-801 |
2 |
810 |
0,1 |
0,1 |
8100 |
от 2 до 50 включ. |
±0,05 |
|
св. 50 до 200 включ. |
±0,10 | ||||||
|
св. 200 до 810 включ. |
±0,15 |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Особый диапазон температур, °С |
от +10 до +35 |
|
Диапазон выборки массы тары |
100 % Max |
|
Параметры электропитания от сети переменного тока: - напряжение, В |
от 195,5 до 253 |
|
- частота, Гц |
от 49 до 51 |
|
Потребляемая мощность, В^А, не более |
3,5 |
|
Габаритные размеры, мм, не более: - длина |
400 |
|
- ширина |
300 |
|
- высота (без ветрозащитной витрины) |
110 |
|
Масса весов, кг, не более |
6 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист эксплуатационного документа.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы |
DX, DL |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Блок питания |
- |
1 шт. |
Поверка
осуществляется по документу ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».
Основные средства поверки: - рабочие эталоны единицы массы 3-го и 4-го разрядов по приказу Росстандарта от 29 декабря 2018 № 2818 - гири, соответствующие классам, F1, F2, M1 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбу, как показано на рисунке 2.
Сведения о методах измерений
приведены в эксплуатационном документе
Нормативные документы
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
Техническая документация изготовителя
