Толщиномеры игольчатые ТИ

Номер в ГРСИ РФ: 80916-21
Категория: Толщиномеры
Производитель / заявитель: ООО НПП "Челябинский инструментальный завод", г.Челябинск
Поставщик:
Нет данных
Толщиномеры игольчатые ТИ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Толщиномеры игольчатые ТИ (далее по тексту - толщиномеры) предназначены для измерений толщины теплоизоляционных изделий и других мягких материалов.

Скачать

80916-21: Описание типа СИ Скачать 480.4 КБ
80916-21: Методика поверки ОЦСМ 112196-2020 МП Скачать 3 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 80916-21
Наименование Толщиномеры игольчатые
Модель ТИ
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 24.02.2026
Производитель / Заявитель

Общество с ограниченной ответственностью Научно-Производственное Предприятие "Челябинский инструментальный завод" (ООО НПП "ЧИЗ"), г. Челябинск, Свердловский тракт, 38, корпус 4

РОССИЯ

Назначение

Толщиномеры игольчатые ТИ (далее по тексту - толщиномеры) предназначены для измерений толщины теплоизоляционных изделий и других мягких материалов.

Описание

Принцип действия толщиномеров основан на прокалывании иглой изделия до упора в поверхность основания, на котором проводят измерения, с последующим снятием показаний методом непосредственной оценки совпадения нижнего торца втулки или указателя экрана с делениями шкалы иглы.

Толщиномеры состоят из иглы, корпуса, втулки или экрана с указателем, винта зажимного и ручки с зажимным винтом в зависимости от модификации.

Толщиномеры выпускаются в различных модификациях, которые отличаются диапазоном измерений, создаваемой нагрузкой и исполнением. Структура условного обозначения представлена в таблице 1.

Толщиномер игольчатый ТИ- | X | - | X | - | X |

1 2 3

Таблица 1

- Структура условного обозначения

№ поля

Описание поля

Код поля

Расшифровка

1

Исполнение

1

См. рисунок 1

2

См. рисунок 2

3

См. рисунок 3

2

Удельная нагрузка

50, 100, 250, 500, 1000, 2000

Удельная нагрузка, создаваемая толщиномером, в Па

3

Диапазон измерений

от 150 до 250

Верхний предел диапазон измерений в мм

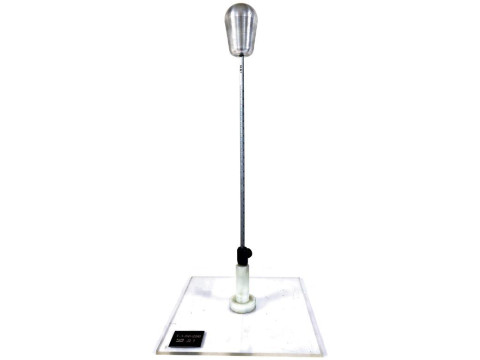

Общий вид толщиномеров приведен на рисунках 1-3.

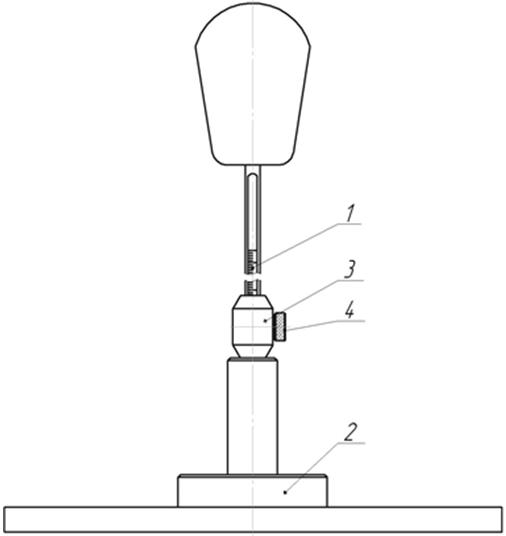

корпус; 3 - втулка; 4 - винт зажимной Общий вид толщиномеров ТИ-1-X-X

1 - игла; 2 Рисунок 1

I

i

1 - игла; 2 - корпус; 3, 5 - втулка; 4, 6 - винт зажимной Рисунок 2 - Общий вид толщиномеров ТИ-2-X-X

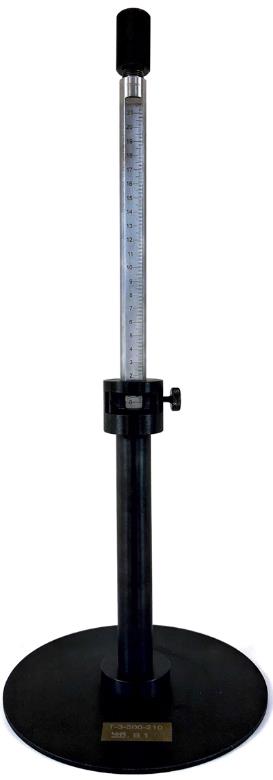

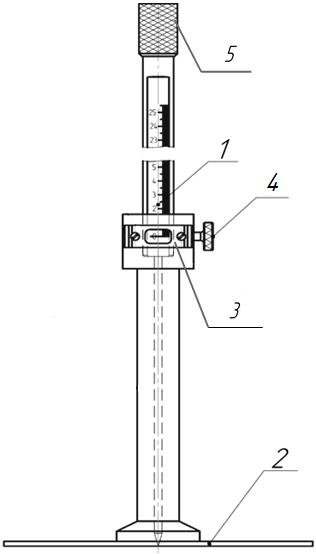

1 - игла; 2 - корпус; 3 - экран с указателем; 4 - винт зажимной; 5 - ручка с зажимным винтом

Рисунок 3 - Общий вид толщиномеров ТИ-3 -X-X Пломбирование толщиномеров не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений толщины, мм

от 0 до 250*

Пределы допускаемой абсолютной погрешности измерений толщины, мм

±0,5

Цена деления шкалы, мм

1,0

* диапазон измерений устанавливается по заказу потребителя.

Таблица 3 -Основные технические характеристики

Наименование характеристики

Значение

Модификация

ТИ-1-X-X

ТИ-2-X-X

ТИ-3-X-X

Создаваемая удельная нагрузка, Па

(50,0±1,5)

(100,0±5,0)

(250,0±5,0)

(500,0±7,5)

(1000,0±15,0)

(2000,0±25,0)

(250,0±5,0)

(500,0±7,5)

(1000,0±15,0)

(2000,0±25,0)

Габаритные размеры, мм, не более: - высота

430

430

550

- длина

202

202

202

- ширина

202

202

202

Наименование характеристики

Значение

Масса корпуса, кг, не более

0,428 8,257 6,482

Длина штрихов шкалы иглы, мм, не менее

2,0

Ширина штрихов шкалы иглы, мм

0,25±0,10

Допуск плоскостности поверхности основания корпуса, мм

0,5

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность, %, не более

от +18 до +28 80

Средний срок службы, лет

1,5

Знак утверждения типа

наносится на основание корпуса или маркировочную табличку методом лазерной гравировки и на паспорт типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Толщиномер игольчатый

ТИ

1 шт.

Паспорт

1 экз.

Методика поверки

ОЦСМ 112196-2020 МП

1 экз. в один адрес

Сведения о методах измерений

приведены в разделе 5 паспорта.

Нормативные документы

ТУ 26.51.6-030-74229882-2020 Толщиномеры игольчатые ТИ. Технические условия Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Росстандарта №2840 от 29.12.2018 г.
