Измерители-регистраторы автономные серии EClerk-М
| Номер в ГРСИ РФ: | 80931-21 |
|---|---|
| Производитель / заявитель: | ООО "НПК "РЭЛСИБ", г.Новосибирск |
Измерители - регистраторы автономные серии EClerk-М (далее - приборы) предназначены для измерений (совместно с первичными измерительными преобразователями) температуры жидкостей, газов и сыпучих продуктов, относительной влажности неагрессивных газовых сред, атмосферного и избыточного давлений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 80931-21 |
| Действует | по 24.02.2031 |
| Наименование | Измерители-регистраторы автономные серии |
| Модель | EClerk-М |
| Приказы |
№96 от
22.01.2026
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства | |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4a458a45-33d9-9915-8f70-757bfdd909d4 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственная компания "РЭЛСИБ" (ООО НПК "РЭЛСИБ"), Новосибирская обл., г.о. город Новосибирск, г. Новосибирск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
для исполнений EClerk-М-01/11-RHT/RHTP
2 года
для исполнений EClerk-М-01/11-2Pt/K/T/PT
|
| Зарегистрировано поверок |
64764
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 64409 (99%) |
| Неуспешных поверок (СИ непригодно) | 355 (1 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
80931-21: Описание типа
2025-80931-21.pdf
Файл устарел
|
Скачать | 436.6 КБ | |
|
80931-21: Методика поверки
2025-mp80931-21.pdf
Файл устарел
|
Скачать | 4.6 MБ | |
|
80931-21: Описание типа
2025-80931-21-1.pdf
|
Скачать | 436.6 КБ | |
|
80931-21: Методика поверки
2025-mp80931-21-1.pdf
|
Скачать | 4.6 MБ |
Описание типа
Назначение
Измерители - регистраторы автономные серии EClerk-M (далее - приборы) предназначены для измерений (совместно с первичными измерительными преобразователями) температуры жидкостей, газов и сыпучих продуктов, относительной влажности неагрессивных газовых сред, атмосферного и избыточного давлений.
Описание
К настоящему типу относятся приборы 2-х модификаций EClerk®-M -01, EClerk®-M -11 и 11-ти исполнений каждой модификации: Eclerk-M-2Pt-G2-P, Eclerk-M-2Pt-G3-P, Eclerk-M-2Pt-C-G3-P, Eclerk-M-2Pt-G3-HP, Eclerk-M-K-G2-P,
Eclerk-M-K-G3-P, Eclerk-M-K-G3-HP, Eclerk-M-T-G1-P, Eclerk-M-RHT-G1-P,
Eclerk-M-RHTP-G1-P, EClerk-M-PT-G3-HP.
Принцип действия приборов основан на измерении и преобразовании сигналов измерительных преобразователей температуры, относительной влажности, давления, записи результатов во внутреннюю память прибора с периодом регистрации от 1 с до 24 ч и отображении текущих значений на дисплее при его наличии.
Принцип действия преобразователей температуры приборов основан на свойстве термопреобразователей сопротивления изменять электрическое сопротивление с изменением температуры или на свойстве генерировать ЭДС при возникновении разности температуры между горячим спаем и свободными концами термопары.
Принцип действия преобразователей относительной влажности приборов основан на диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги и последующем измерении емкости.
Принцип действия преобразователей давления приборов основан на зависимости сопротивления встроенного элемента от деформации.
Приборы по типу корпуса изготавливаются в двух конструктивных исполнениях:
Р - корпус пластмассовый портативный;
НР - корпус настенного крепления прямоугольный, пыле-влагозащищенный.
Приборы имеют различные исполнения по способу подключений измерительных преобразователей:
G1 - встроенный преобразователь температуры или преобразователи температуры и относительной влажности или преобразователи температуры, относительной влажности и атмосферного давления;
G2 - жесткозакрепленный зонд температуры;
G3 - клеммы для подключения посредством кабеля преобразователей температуры или преобразователя температуры и избыточного давления.
Приборы в зависимости от исполнения предназначены:
- 2Pt - для измерений температуры с одним или двумя термопреобразователями в диапазоне от минус 75 °С до плюс 200 °С или в исполнении С в диапазоне от минус 196 °С до плюс 200 °С (Pt1000 а=0,00385 °С-1);
- T - для измерений температуры в диапазоне от минус 40 °С до плюс 55 °С [встроенный в корпус термопреобразователь (Т) с цифровым выходом];
- K - для измерений температуры в диапазоне от минус 75 °С до плюс 800 °С для исполнения с зондом или до плюс 1200 °С для исполнения с клеммами подключения термопары
[термопара ХА(К)] с компенсацией температуры свободных концов термопары в режиме эксплуатации от минус 40 °С до плюс 55 °С;
- RHT - для измерений температуры в диапазоне от минус 40 °С до плюс 55 °С и отн. влажности воздуха в диапазоне от 10 % до 95 %;
- RHTP - для измерений температуры в диапазоне от минус 40 °С до плюс 55 °С, отн. влажности воздуха в диапазоне от 10 % до 95 % и атмосферного давления в диапазоне от 30 до 110 кПа (или от 225 до 825 мм рт.ст.);
- PT - для измерений температуры в диапазоне от минус 40 °С до плюс 120 °С и избыточного давления в диапазоне от 0 до 600 кПа, до 2450 или до 6000 кПа (от 0 до 6, до 24,5 или до 60 кгс/см2).
Приборы в исполнении 2Pt, T и RHT могут иметь дополнительные функции:
- а - имеют функцию фиксации нарушений;
- 1 - имеют функцию отложенного старта.
Приборы выпускаются в двух модификациях:
- EClerk®-M -01 - отсутствие цифрового индикатора;
- EClerk®-M -11 - наличие цифрового индикатора.
Маркировка прибора выполнена на стойкой к стиранию наклейке и содержит: логотип завода-изготовителя, обозначение исполнения прибора Eclerk-M-11 (01) - 2Pt (T, K, RHT, RHTP, PT) -G2 (G1; G3) - Р (HP), знак утверждения типа, заводской номер по принятой нумерации предприятия-изготовителя в формате не менее 5 арабских цифр, дату изготовления.
Нанесение знака поверки на приборы не предусмотрено.
Общий вид средства измерений представлен на рисунке 1.
Приборы в корпусе портативного типа Р
Приборы в корпусе настенного типа НР
исп. EClerk®-M -11 - 2Pt - G3 (Термопреобразователи поставляются отдельно)
исп. EClerk®-M -11 - 2Pt - G3 (Термопреобразователи поставляются
отдельно)
исп. EClerk®-M -11 - RHT - G1

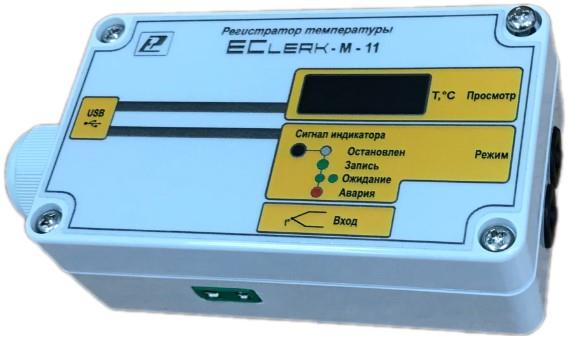

исп. EClerk®-M -11 - K - G3
исп. EClerk®-M -01 - 2Pt (К) - G3

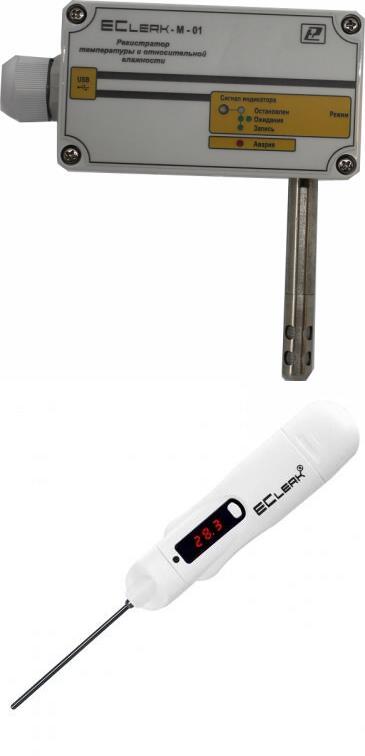

исп. EClerk®-M -01 -RHT - G1 (снят с производства)
исп. EClerk®-M -11 - 2Pt (К) - G2

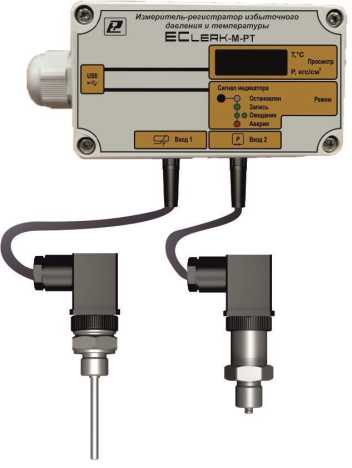

исп. EClerk®-M -11 - РТ - G3 (Датчики входят в комплект)
Рисунок 1 - Общий вид приборов

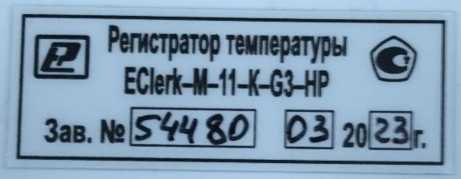

Рисунок 2 - Пример наклейки с заводским номером и знаком утверждения типа
Программное обеспечение
Приборы функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки, передачи, хранения и представления измерительной информации при наличии дисплея.
Приборы работают с автономным ПО «EClerk 2.0» для персонального компьютера, которое позволяет считать записанные значения из памяти прибора для последующей обработки и определить версию встроенного ПО в окне «Настройки/Информация о приборе», автономного ПО - «Меню/Справка».
Также приборы исполнений Eclerk-M-2Pt, EClerk-M-K, EClerk-M-T, EClerk-M-RHT работают через USB OTG-кабель со смартфоном или планшетным компьютером с операционной системой Android (версии не ниже 5) и установленным мобильным автономным ПО «EClerk 2.0 mobile», которое осуществляет функции сбора, обработки (таблицы Excel, графики, отчет с установленным интервалом времени), передачи (в том числе E-mail), хранения (формат Excel, pdf) и представления измерительной информации в режиме текущего времени в установленных порогах сигнализации.
Автономное ПО находится в свободном доступе на сайте https://relsib.com и ресурсе Google play.
Уровень защиты программного обеспечения приборов от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
К метрологически значимой части ПО СИ относятся файлы: ПО EClerk2.0 - ECle^^^; ПО EClerk2.0 mobile - EClerk 2.0 mobile.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
встроенное |
автономное | ||
|
Идентификационное наименование ПО |
- |
EClerk 2.0 |
EClerk 2.0 mobile |
|
Номер версии (идентификационный номер) ПО |
Е1.х |
2.х |
2.х |
|
Цифровой идентификатор ПО |
- |
- | |
|
х- цифры от 0 до 9 | |||
Технические характеристики
Таблица 2 - Метрологические характеристики приборов EClerk -M-2Pt, EClerk -M-K, EClerk -М-РТ
|
Наименование характеристики |
Значение | ||
|
Исполнение |
EClerk -M-2Pt |
EClerk -M-K |
EClerk -М-РТ |
|
Диапазоны измерений температуры1), °С G2 G3 C-G3 |
от -75 до +200 от -75 до +200 от -196 до +200 |
от -75 до +800 от -75 до +1200 - |
-от -40 до +120 - |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры, °С исполнение G2 исполнение G32) исполнение C-G32) |
±(0,2+0,004^| Тизм.|) ±(0,2+0,001-|Тизм |) ±(0,4+0,001-|ТИЗм |) |
±(0,5+0,005^|Тизм |) ±(0,5+0,002^|Тизм |) - |
- ±1,0 - |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной изменением температуры эксплуатации от 20±5 °С, на каждые 10 °С, °С |
±(О,1+0,0006^|Тизм|) | ||
|
Диапазон измерений избыточного давления, кПа |
- |
от 0 до 600 (от 0 до 6 кгс/см2), от 0 до 2450 (от 0 до 24,5 кгс/см2); от 0 до 6000 (от 0 до 60 кгс/см2) | |
|
Пределы допускаемой основной погрешности, приведенной к верхнему пределу измерений избыточного давления, % |
±1,0 | ||
|
Пределы допускаемой дополнительной погрешности, приведенной к верхнему пределу измерений избыточного давления, вызванной изменением температуры эксплуатации от 20±5 °С, на каждые 10 °С, % |
±0,3 | ||
|
Нормальные условия измерений: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +25 75 от 84 до 106,7 | ||
1) Приведен полный диапазон измерений температуры, в исполнении EClerk-M-K-G2 диапазон измерений в зависимости от длины зонда, указанной в маркировке и паспорте прибора.
2) Погрешность нормируется без учета погрешности подключаемых термопреобразователей в исполнениях EClerk -M-2Pt-G3; EClerk -M-K-G3; Тизм. - измеренное значение температуры
Таблица 3 - Метрологические характеристики исполнений EClerk -М-T, EClerk -М-RHT, EClerk -М-RHTP
|
Наименование характеристики |
Значение | ||
|
Исполнение |
EClerk -М-T |
EClerk -М-RHT |
EClerk -М-RHTP |
|
Диапазоны измерений температуры, °С |
от -40 до +55 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 | ||
|
Диапазон измерений относительной влажности, % (без конденсации влаги) |
- |
от 10 до 95 | |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % в диапазоне св. 20 % до 80 % включ. в диапазоне от 10 % до 20 % включ. и св. 80 % до 95 % |
±3,5 ±4,5 | ||
|
Диапазон измерений атмосферного давления, кПа |
- |
от 30 до 110 (от 225 до 825 мм рт.ст.) | |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, кПа |
±0,2 | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянным током, В батарея (ИАА) |
от 2,7 до 3,6 |
|
Габаритные размеры электронный блок (Д x Ш x В), мм, не более конструктивное исполнение Р НР Зонд (диаметр хдлина), мм, не более конструктивное исполнение Eclerk-М-K-G2-P1); Eclerk-М-2Pt-G2-P2) |
140x34x20 115x65x41 3x120 (200; 300; 500) |
|
Минимальная глубина погружения зонда, мм |
40 |
|
Масса прибора (без зонда), кг, не более конструктивное исполнение Р НР |
0,1 0,15 |
|
Наименьший разряд цифрового кода отсчетного устройства в режиме измерений для исполнения EClerk-М - K |
0,1 1,0 |
|
Компенсация свободных концов термопары в исполнении EClerk-М - K |
есть |
|
Объём памяти, значений, не менее |
500 000 |
|
Период регистрации отсчётов измеренных параметров |
от 1 с до 24 ч |
|
Тип записи измеренных параметров |
циклический; до заполнения |
|
Наименование характеристики |
Значение |
|
Максимальное количество интервалов записи (сессий) |
21 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С; - относительная влажность окружающего воздуха при температуре +25 °С, % - диапазон атмосферного давления, кПа |
от -40 до +55 до 95 (без конденсации) от 84,0 до 106,7 |
|
1) Диапазон измерений температуры в исполнении EClerk-M-K-G2-P в зависимости от длины зонда температуры: - от -75 °С до +200 °С - 120 мм; - от -75 °С до +400 °С - 200 мм; - от -75 °С до +600 °С - 300 мм; - от -75 °С до +800 °С - 500 мм. 2) Второй элемент расположен в корпусе прибора или на расстоянии 12, мм, от конца зонда, но не менее 100 мм от корпуса прибора. Минимальная глубина погружения (12+ 40) мм. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до метрологического отказа, ч, не менее |
40 000 |
|
Срок службы, лет, не менее |
5 |
|
Гарантийный срок, лет для EClerk -M-RHT; EClerk -М-RHTP |
2 1 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на корпус прибора в виде наклейки (рисунок 2).
Комплектность
Таблица 6 - Комплектность прибора
|
Наименование |
Обозначение |
Количество |
|
Измеритель-регистратор автономный |
EClerk-M |
1 шт. |
|
Батарея литиевая 'А АА |
ER14250M (или аналог) |
1 шт. |
|
Паспорт и инструкция по эксплуатации |
РЭЛС.422377.ХХХ ПС |
1 экз. |
|
Примечания: 1. В комплектность прибора исполнения EClerk-M-PT-HP входят измерительные преобразователи давления, температуры 2. В комплектность приборов конструктивного исполнения HP входит кабель USB 2.0 АМ/USB BM с соединителем 3. В комплектность приборов конструктивного исполнения G3 термопреобразователь, подключаемый через клеммы, не входит и поставляется по заказу. | ||
Сведения о методах измерений
приведены в документе на исполнение прибора РЭЛС.422377.ХХХ.ПС «Измерители-регистраторы автономные серии Eclerk-M. Паспорт и инструкция по эксплуатации», раздел 4 «Порядок работы».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры» (ч.1, 2)
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;
Технические условия ТУ 4211-041-57200730-2020 Измерители-регистраторы автономные серии EClerk®-M.
