81023-21: "Кордон-Кросс", "Кордон-Кросс"В Комплексы измерительные с видеофиксацией - Производители, поставщики и поверители

Комплексы измерительные с видеофиксацией "Кордон-Кросс", "Кордон-Кросс"В

Номер в ГРСИ РФ: 81023-21
Производитель / заявитель: ООО "Симикон", г.С.-Петербург
Скачать
81023-21: Описание типа СИ Скачать 397.2 КБ
81023-21: Методика поверки ГДЯК 468784.033 МП Скачать 6.9 MБ
Нет данных о поставщике
Комплексы измерительные с видеофиксацией "Кордон-Кросс", "Кордон-Кросс"В поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплексы измерительные с видеофиксацией «Кордон-Кросс», «Кордон-Кросс»В (далее по тексту - комплексы) предназначены для определения текущего времени, синхронизированного с национальной координированной шкалой времени UTC(SU), измерений скорости транспортных средств (только «Кордон-Кросс») в зоне контроля и автоматической видеофиксации транспортных средств (далее - ТС).

Информация по Госреестру

Основные данные
Номер по Госреестру 81023-21
Наименование Комплексы измерительные с видеофиксацией
Модель "Кордон-Кросс", "Кордон-Кросс"В
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 05.03.2026
Производитель / Заявитель

Общество с ограниченной ответственностью "Симикон" (ООО "Симикон"), г. Санкт-Петербург, ул. Арсенальная, д. 66, корп. 3, стр. 1

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 80
Найдено поверителей 7
Успешных поверок (СИ пригодно) 76 (95%)
Неуспешных поверок (СИ непригодно) 4 (5%)
Актуальность информации 17.11.2024

Поверители

Скачать

81023-21: Описание типа СИ Скачать 397.2 КБ
81023-21: Методика поверки ГДЯК 468784.033 МП Скачать 6.9 MБ

Описание типа

Назначение

Комплексы измерительные с видеофиксацией «Кордон-Кросс», «Кордон-Кросс»В (далее по тексту - комплексы) предназначены для определения текущего времени, синхронизированного с национальной координированной шкалой времени UTC(SU), измерений скорости транспортных средств (только «Кордон-Кросс») в зоне контроля и автоматической видеофиксации транспортных средств (далее - ТС).

Описание

Конструктивно комплексы состоят из одного или более видеодатчиков и блока обработки информации (БОИ «Кросс»). Видеодатчики содержат видеокамеры, устройства вывода для передачи данных по кабельным или беспроводным каналам связи на блок обработки информации и модули питания. В зависимости от конкретных требований по размещению, датчики комплектуются объективами с различными фокусными расстояниями: видеодатчик «Кросс»К (короткофокусный объектив) или видеодатчик «Кросс»Д (длиннофокусный объектив). Блок обработки информации включает в себя приемник навигационных сигналов, многоканальное устройство ввода/вывода информации по каналам связи, вычислительные модули для обработки видеосигналов от датчиков, модуль питания. В состав комплекса «Кордон-Кросс» входит не менее одного видеодатчика, содержащего радарный модуль для измерения скорости ТС. Видеодатчики с радарными модулями имеют дополнительную маркировку «Кросс»КР (или «Кросс»ДР).

Принцип действия комплексов при определении текущего времени основан на приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS и синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU).

Принцип действия комплекса «Кордон-Кросс» при измерении скорости ТС основан на измерении разности частот падающего и отраженного сигнала от движущегося объекта (эффект Доплера).

Комплексы работают в полностью автоматическом режиме с целью выявления нарушений правил дорожного движения, предусмотренных в КоАП Российской Федерации: управление транспортным средством с нарушением правил установки на нем государственных регистрационных знаков; нарушение правил применения ремней безопасности или мотошлемов; превышение установленной скорости движения; нарушение правил движения через железнодорожные пути; нарушение правил движения по автомагистрали; проезд на запрещающий сигнал светофора или на запрещающий жест регулировщика; нарушение правил проезда перекрестков; нарушение правил маневрирования; нарушение правил расположения транспортного средства на проезжей части дороги, встречного разъезда или обгона; несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги; непредоставление преимущества в движении маршрутному транспортному средству или транспортному средству с включенными специальными световыми и звуковыми сигналами; непредоставление преимущества в движении пешеходам или иным участникам дорожного движения; нарушение правил остановки или стоянки транспортных средств; нарушение правил пользования внешними световыми приборами, звуковыми сигналами, аварийной сигнализацией или знаком аварийной остановки; неисполнение обязанности по внесению платы за проезд транспортного средства по платным автомобильным дорогам, платным участкам автомобильных дорог; нарушение правил пользования телефоном водителем транспортного средства; несоблюдение требований об обязательном страховании гражданской ответственности владельцев транспортных средств, а также иных, определенных в разделе 7.5 ТУ 26.51.66-039-31002820-2019, видов.

Алгоритм фиксации нарушений основан на перечисленных выше принципах и выполняется комплексом за счет автоматической привязки распознанного ГРЗ ТС к результатам измерения текущего времени, месторасположения ТС на дорожном полотне и его скорости к сохраняемому в памяти комплекса видеоизображению.

Комплексы выпускаются в двух модификациях. Модификация «Кордон-Кросс» содержит радарный модуль и может измерять скорость ТС в зоне контроля. Модификация «Кордон-Кросс»В не содержит радарного модуля. Не содержащие радарных модулей видеодатчики «Кросс»К (или «Кросс»Д), в зависимости от места размещения, могут поставляться в корпусах исполнения «2» («Кросс»К-2 или «Кросс»Д-2).

Комплекс предназначен для использования при неподвижном размещении.

Возможна поставка БОИ «Кросс» в защитном боксе.

Допускается применение комплексов для измерения скорости на контрольном участке.

Заводской номер указывается на табличке, выполненной металлографическим методом и установленной на боковой стенке БОИ. Формат номера xxxYYYY, где х - буквенная, Y -числовая части кода.

Размещение знака поверки на блоках комплекса не предусмотрено.

Общий вид комплексов представлен на рисунке 1.

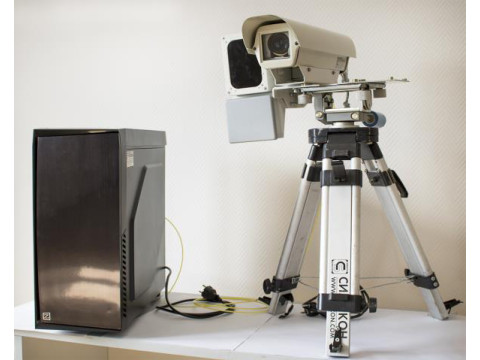

Комплекс «Кордон-Кросс» с видеодатчиком «Кросс»ДР (КР) и прожектором подсветки

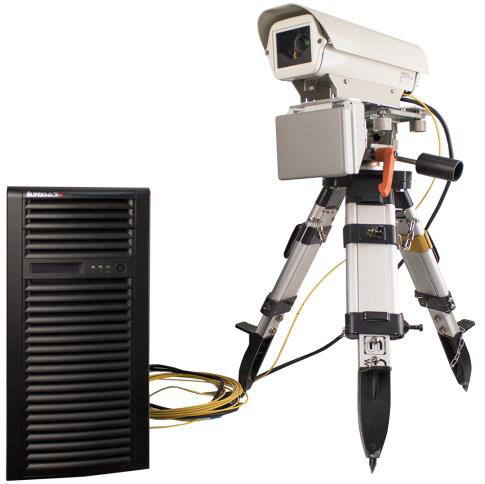

Комплекс «Кордон-Кросс» с видеодатчиком «Кросс»ДР (КР)

Комплекс «Кордон-Кросс»В с видеодатчиком «Кросс»Д (К)

Комплекс «Кордон-Кросс»В с видеодатчиком «Кросс»Д (К) исп. 2

Рисунок 1 - Общий вид комплексов

Места пломбирования, маркировки, нанесения знака утверждения типа и заводского номера представлены на рисунке 2.

Место пломбировки видеодатчика

Место нанесения знака утверждения типа и заводского номера

Место пломбировки видеодатчика исп. 2

Рисунок 2 - Места пломбирования, маркировки, нанесения знака утверждения типа и заводского номера

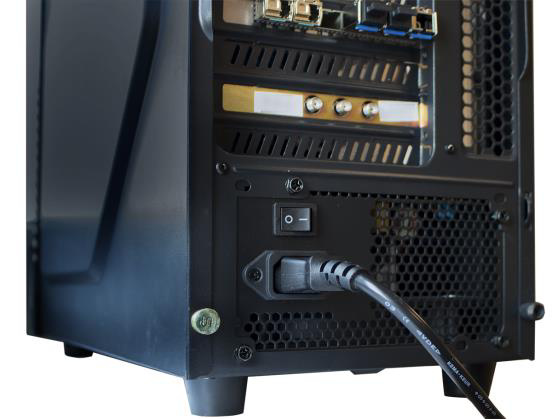

Место пломбировки блока обработки информации

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) «Кордон-Кросс» приведены в таблицах 1, 2.

Таблица 1 - Комплексы измерительные с видеофиксацией «Кордон-Кросс»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SimFwCordonCross

Номер версии (идентификационный номер)

ПО

4.0

Цифровой идентификатор SHA5

dae263314c529ac2cc592e7f8526f1c497d0d8d6

Таблица 2 - Комплексы измерительные с видео(

шксацией «Кордон-Кросс»В

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SimFwCordonCrossV

Номер версии (идентификационный номер)

ПО

4.0

Цифровой идентификатор SHA5

61d8c47d69ed02ff612b1be02021e80f3713b0e0

ПО «Кордон-Кросс» является встроенным программным обеспечением, необходимым для работы СИ «Комплексы измерительные с видеофиксацией «Кордон-Кросс» и «Кордон-Кросс»В». Защита ПО и результатов измерений реализована с использованием специального формата данных, не дающего возможности несанкционированного изменения, и проверки ПО на наличие изменения или удаления метрологически значимых частей.

В соответствии с разделом 5.3 Р 50.2.077-2014 и на основании результатов проверок ПО «Кордон-Кросс» уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий».

Технические характеристики

Таблица 3 - Метрологические характеристики___________________________________________

Наименование характеристики

Значение характеристики

1

2

Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU), мкс

±5

Пределы допускаемой абсолютной погрешности присвоения временной метки видеокадру, с

±1

Диапазон измерений скорости*, км/ч

от 2 до 300

Пределы допускаемой абсолютной погрешности измерений скорости* в пределах зоны контроля комплекса, км/ч

±1

Диапазон измерений угла между осью видеодатчика и направлением на ТС, °:

- видеодатчики «Кросс»Д (ДР), «Кросс» Д-2

- видеодатчики «Кросс»К (КР), «Кросс»К-2

от -5 до +5 от -12 до +12

Продолжение таблицы 3

1

2

Пределы допускаемой абсолютной погрешности измерений угла между осью видеодатчика и направлением на ТС в пределах зоны контроля комплекса, °

±2

Диапазон измерений расстояния от стоп-линии на дорожном полотне до ТС, м

от -5 до +5

Пределы допускаемой абсолютной погрешности измерений расстояния от стоп-линии до ТС, м

±0,3

П р и м е ч а н и е - *только для комплекса «Кордон-Кросс».

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Рабочая частота излучения*, ГГц

от 24,05 до 24,25

Напряжение питания от источника переменного тока частотой 50 Гц, В:

- видеодатчик

от 90 до 300

- блок обработки информации

от 100 до 240

Габаритные размеры, мм, не более: а) блок обработки информации:

- длина

550

- ширина

260

- высота

560

б) видеодатчик без радарного модуля:

- длина

450

- ширина

250

- высота

200

в) видеодатчик без радарного модуля, исполнение 2:

- длина

320

- ширина

190

- высота

330

г) видеодатчик с радарным модулем:

- длина

450

- ширина

250

- высота

280

Масса, кг, не более:

а) блок обработки информации

16,0

б) видеодатчик без радарного модуля

4,90

в) видеодатчик без радарного модуля, исполнение 2

4,20

г) видеодатчик с радарным модулем

5,50

Продолжение таблицы 4

1

2

Рабочие условия эксплуатации: для видеодатчика:

- температура окружающего воздуха, °С

- относительная влажность при t = +25 °С, %, не более для БОИ:

- температура окружающего воздуха, °С

- относительная влажность при t = +25 °С, %, не более

от -40 до +60 98

от +5 до +40 90

Допустимое время непрерывной работы, ч

круглосуточное

Зона контроля:

- угол между осью комплекса и направлением на ТС, °: видеодатчики «Кросс»Д (ДР), «Кросс»Д-2

видеодатчики «Кросс»К (КР), «Кросс»К-2

- расстояние от места установки комплекса до ТС, м: видеодатчики «Кросс»Д (ДР), «Кросс»Д-2 видеодатчики «Кросс»К (КР), «Кросс»К-2

от -5 до +5 от -12 до +12

от 10 до 80

от 10 до 40

П р и м е ч а н и е - *только для комплекса «Кордон-Кросс».

Знак утверждения типа

наносится на титульный лист формуляра ГДЯК 464965.048 ФО и руководства по эксплуатации ГДЯК 464965.048 РЭ типографским методом, а также на корпус блока обработки информации с помощью металлографической этикетки.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

1

2

3

Комплекс измерительный с видеофиксацией в составе:

- блок обработки информации

- видеодатчик

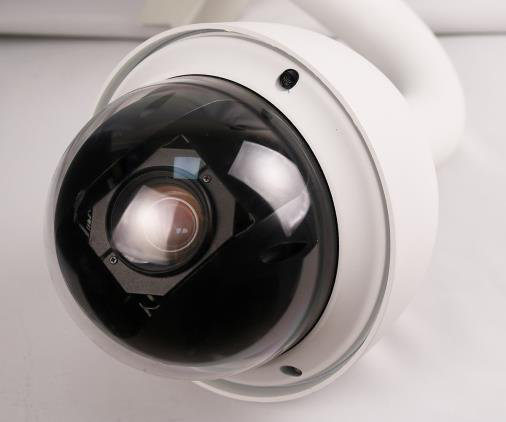

- обзорная видеокамера**

«Кордон-Кросс» или «Кордон-Кросс»В CCS «Кросс»Д или «Кросс»Д-2 или «Кросс» ДР или «Кросс»К или «Кросс»К-2 или «Кросс»КР CV

1

1

1 или более

Продолжение таблицы 5

1

2

3

Монтажно-эксплуатационный комплект в составе:

- арматура для установки и крепления,

- комплект кабелей,

- прожектор дополнительной подсветки*,

- приемник навигационный спутниковый «Полюс», г/р № 75779-19*

- дополнительное оборудование

ЕК.СКП.90.001МЧ

CP-EDN

Руководство по эксплуатации

ГДЯК 464965.048 РЭ

1

Руководство по установке и настройке

ГДЯК 464965.049 РЭ

1

Формуляр

ГДЯК 464965.048 ФО

1

П р и м е ч а н и я

1 * Поставляется по дополнительной заявке.

2 ** Количество определяется заказчиком.

Сведения о методах измерений

приведены в Руководстве по эксплуатации ГДЯК 464965.048 РЭ п. 2.3 “Основные функции и возможности” и методике измерения средней скорости ГДЯК 468784.031 ИС1, регистрационный номер ФР.1.28.2019.35005.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 26.51.66-039-31002820-2019 Комплексы измерительные с видеофиксацией «Кордон-Кросс», «Кордон-Кросс»В. Технические условия.
