Система измерений количества и показателей качества нефти № 1504 ПСП "Лугинецкое"

ALL-Pribors default picture
Номер в ГРСИ РФ: 81065-21
Производитель / заявитель: ООО "Домодедовский опытный машиностроительный завод" (ДОМЗ), г.Домодедово
Скачать
81065-21: Описание типа СИ Скачать 268.5 КБ
81065-21: Методика поверки МП 362-18 Скачать 18.4 MБ
Нет данных о поставщике
Система измерений количества и показателей качества нефти № 1504 ПСП "Лугинецкое" поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Система измерений количества и показателей качества нефти № 1504 ПСП «Лугинецкое» (далее - СИКН) предназначена для измерений массы и показателей качества нефти.

Информация по Госреестру

Основные данные
Номер по Госреестру 81065-21
Наименование Система измерений количества и показателей качества нефти № 1504 ПСП "Лугинецкое"
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 607
Производитель / Заявитель

Общество с ограниченной ответственностью "Домодедовский опытный машиностроительный завод" (ООО "ДОМЗ"), Московская область, г. Домодедово

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 5
Найдено поверителей 1
Успешных поверок (СИ пригодно) 5 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

81065-21: Описание типа СИ Скачать 268.5 КБ
81065-21: Методика поверки МП 362-18 Скачать 18.4 MБ

Описание типа

Назначение

Система измерений количества и показателей качества нефти № 1504 ПСП «Лугинецкое» (далее - СИКН) предназначена для измерений массы и показателей качества нефти.

Описание

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти с помощью счетчиков-расходомеров массовых. Выходные сигналы счетчиков-расходомеров массовых, преобразователей температуры, давления, плотности, объемной доли воды в нефти по линиям связи поступают в комплекс измерительновычислительный, который их преобразует и вычисляет массу нефти по реализованному в нем алгоритму как разность массы брутто нефти и массы балласта, определяемой по результатам лабораторных исследований пробы нефти, как общая массы воды, хлористых солей и механических примесей в нефти. Часть измерительных компонентов СИКН формируют измерительные каналы (ИК), метрологические характеристики которых определяются комплектным методом.

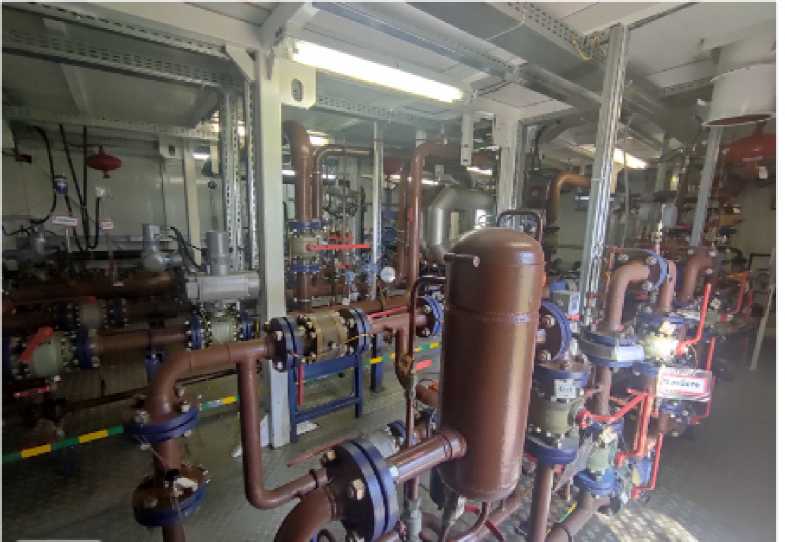

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (БИК), блока поверочной установки (БПУ), системы обработки информации (СОИ). Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.

В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на однотипные с аналогичными метрологическими характеристиками.

Таблица 1 - Состав СИКН

Наименование измерительного компонента

Регистрационный номер ФИФ ОЕИ

Счетчики-расходомеры  массовые  Micro  Motion  модели  CMF,

модификации CMF300 (далее - СРМ)

45115-10

Преобразователи измерительные 644

14683-09

Термопреобразователи сопротивления платиновые серии 65

22257-11

Преобразователи давления измерительные 3051

14061-10

Преобразователь плотности жидкости измерительный модели 7835

52638-13

Продолжение таблицы 1

Наименование измерительного компонента

Регистрационный номер ФИФ ОЕИ

Преобразователь плотности жидкости измерительный модели 7835

15644-06

Влагомеры нефти поточные УДВН-1пм

14557-05

Счетчик нефти турбинный МИГ, исполнение 32Ш

26776-08

Термометры ртутные стеклянные лабораторные ТЛ-4

303-91

Манометры показывающие точных измерений МПТИ

53902-13

Установка поверочная трубопоршневая двунаправленная OGSB (далее -ТПУ)

44252-10

Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L») с «горячим» резервированием (далее - ИВК)

43239-09

СИКН обеспечивает выполнение следующих основных функций:

1) автоматическое измерение массы брутто нефти, плотности нефти, объемной доли воды в нефти, избыточного давления и температуры нефти;

2) автоматический и ручной отбор проб;

3) вычисление массы нетто нефти при вводе с клавиатуры АРМ оператора значений содержания воды, хлористых солей и механических примесей, определенных в лаборатории;

4) выполнение контроля метрологических характеристик (КМХ):

- рабочего и резервного СРМ по ТПУ;

- рабочего преобразователя плотности (ПП) по резервному ПП;

- рабочего и резервного ПП по результатам измерений плотности в лаборатории;

- рабочего влагомера по резервному влагомеру;

- рабочего и резервного влагомеров по результатам измерений объемной доли воды в лаборатории;

5) регистрацию и хранение результатов измерений, формирование отчетов, протоколов, актов.

Пломбирование компонентов СИКН от несанкционированного доступа осуществляется в соответствии с описаниями типов СИ и МИ 3002-2006.

Программное обеспечение

Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИВК и АРМ оператора. Идентификационные данные метрологически значимой части ПО приведены в таблице 2.

Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

ИВК

АРМ оператора

Идентификационное наименование ПО

Formula.o

«Rate АРМ оператора УУН»

Номер версии (идентификационный номер) ПО

6.05

2.3.1.1

Цифровой идентификатор ПО

DFA87DAC

B6D270DB

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массового расхода нефти, т/ч

от 20 до 136

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

±0,35

Таблица 4 - Состав и основные метрологические характеристики ИК с комплектным методом определения метрологических характеристик____________________________________________

Наименование ИК

Количество ИК

Состав ИК

Диапазон измерений

Пределы допускаемой относительной погрешности ИК

Первичный измерительный преобразователь

Вторичная часть

ИК массового расхода нефти

2

Счетчик-расходомер массовый Micro Motion

Комплекс измерительновычислительный «ОКТОПУС-Л»

от 20 до 136 т/ч

±0,25 %

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

нефть по ГОСТ Р 51858-2002

Количество измерительных линий, шт.

2

Диапазон избыточного давления нефти, МПа

от 0,04 до 4,00

Диапазон температуры нефти, °С

от +2 до +30

Плотность нефти при температуре 20 °С и избыточном давлении, равном нулю, кг/м3

от 700 до 900

Кинематическая вязкость нефти при рабочей температуре, сСт

от 1,0 до 15,0

Массовая доля воды, %, не более

0,50

Массовая доля механических примесей, %, не более

0,05

Массовая концентрация хлористых солей, мг/дм3, не более

100

Содержание свободного газа

Не допускается

Режим работы СИКН

Непрерывный

Параметры электрического питания СИКН:

- напряжение переменного тока измерительных цепей, В

- напряжение переменного тока силовых цепей, В

- частота переменного тока, Гц

220±22

380±38

50±1

Условия эксплуатации:

- температура окружающей среды для средств измерений в составе БИЛ, БИК и БПУ, ОС

- температура окружающей среды для средств измерений в составе СОИ, ос

- относительная влажность, %

- атмосферное давление, кПа

от +5 до +25

от +15 до +30 от 30 до 90 от 84 до 106

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации печатным способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

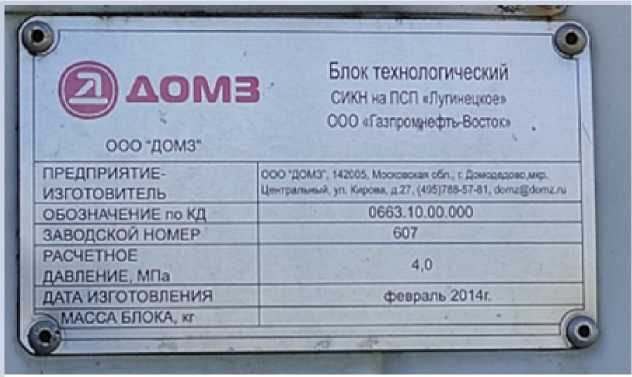

Система измерений количества и показателей качества нефти № 1504 ПСП «Лугинецкое», заводской № 607

-

1 шт.

Инструкция по эксплуатации системы измерений количества и показателей качества нефти № 1504 ПСП «Лугинецкое»

-

1 экз.

ГСИ. Система измерений количества и показателей качества нефти № 1504 ПСП «Лугинецкое». Методика поверки

МП 362-18

1 экз.

Сведения о методах измерений

приведены в документе «ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 1504 ПСП «Лугинецкое» (регистрационный номер в ФИФ ОЕИ ФР.1.29.2020.38252).

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 07.08.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
