Уровнемеры радиоволновые УЛМ-3D
| Номер в ГРСИ РФ: | 81124-20 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ЗАО "ЛИМАКО", г.Тула |
Уровнемеры радиоволновые УЛМ-3Б (далее по тексту - уровнемеры) предназначены для непрерывных измерений уровня сыпучих продуктов в резервуарах и хранилищах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 81124-20 |
| Действует | по 31.12.2030 |
| Наименование | Уровнемеры радиоволновые |
| Модель | УЛМ-3D |
| Модификации |
УЛМ-3D-5 УЛМ-3D-1 |
| Приказы |
№2010 от
19.09.2025
— О продлении срока действия утвержденных типов средств измерений
№976 от
21.05.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a69a4a86-f26e-f980-8f56-a26b6cb42b4f |
Производитель / Заявитель
АО «ЛИМАКО», РОССИЯ, 300028, Тульская область, г. Тула, ул. Болдина, д. 94
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МП-345/08-2021 ГСИ. Уровнемеры радиоволновые УЛМ-3D. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 172 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 24.05.2026 |
Поверители
Скачать
|
81124-20: Описание типа
2020-81124-20.pdf
|
Скачать | 339.7 КБ | |
|
81124-20: Методика поверки
2022-mp81124-20.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
81124-20: Описание типа
2020-81124-20-1.pdf
Файл устарел
|
Скачать | 339.7 КБ | |
|
81124-20: Методика поверки
2022-mp81124-20-1.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
81124-20: Описание типа
2026-81124-20.pdf
|
Скачать | 180.6 КБ | |
|
81124-20: Методика поверки
МП-345/08-2021
2022-mp81124-20-2.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Уровнемеры радиоволновые УЛМ-3Э (далее по тексту - уровнемеры) предназначены для непрерывных измерений уровня сыпучих продуктов в резервуарах и хранилищах.
Описание
Принцип действия уровнемеров основан на измерении расстояния до поверхности контролируемой среды, которое вычисляется определением разности частот микроволнового радиосигнала между излучаемым и отраженным от поверхности измеряемого продукта.
Конструктивно уровнемеры состоят из электронного блока и антенны, которые соединены между собой.
Электронный блок уровнемеров вырабатывает микроволновый электромагнитный сигнал, этот сигнал излучается антенной уровнемеров в направлении измеряемой поверхности продукта, частота сигнала в течении периода измерений линейно растёт. Через некоторое время задержки, отраженный от измеряемой поверхности продукта сигнал возвращается в антенну в виде эхосигнала. Сигнал в электронном блоке оцифровывается и обрабатывается процессором, выполняется спектральный анализ сигнала, результатом анализа является точное значение разности частот. Разность частот сигналов прямо-пропорциональна расстоянию до поверхности измеряемой среды.
Уровнемеры могут передавать информацию по аналоговому токовому выходному сигналу силы постоянного тока (4 - 20) мА и/или по цифровому интерфейсу RS-485 (протокол связи Modbus) или HART.
Уровнемеры выпускаются в 2 модификациях УЛМ-3В-5 и УЛМ-3В-1 отличающихся:
- конструктивным исполнением;
- массой и габаритными размерами;
- количеством измерительных каналов(антенн);
- наличием взрывозащищенного исполнения.
Уровнемеры модификации УЛМ-3В-5 имеют 5 измерительных каналов. Каждый канал может быть ориентирован на определенную область на поверхности продукта. Таким образом, уровнемеры имеют информацию об уровне измеряемого продукта в 5 различных точках резервуара или хранилища. Измерительные каналы уровнемеров УЛМ-3В-5 работают поочередно, информация от каждого канала обрабатывается микропроцессорной системой, которая рассчитывает расстояние до поверхности продукта от каждого канала. Каждый измерительный канал имеет свой порядковый номер и нумерацию каналов. Информация от каждого измерительного канала уровнемеров может быть передана в специализированное программное обеспечение для вычисления данных о уровне заполнения, объеме и массе измеряемого продукта.
Уровнемеры модификации УЛМ-3D-1 имеют один измерительный канал, который всегда ориентирован строго по вертикальной оси уровнемеров.
Общий вид уровнемеров представлен на рисунке 1.
Серийный номер, состоящий из арабских цифр, наносится методом гравировки или ударного клеймения на шильдик, расположенный на корпусе уровнемера. Общий вид шильдика представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование уровнемеров не предусмотрено.
Модификация УЛМ-3D-5
Рисунок 1 - Общий вид уровнемеров радиоволновых УЛМ-3D
Модификация УЛМ-3D-1

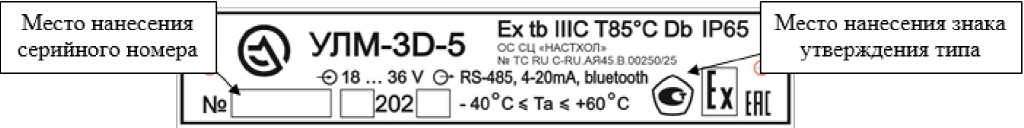

Рисунок 2 - Общий вид шильдика с указанием места нанесения серийного номера и знака утверждения типа
Программное обеспечение
Уровнемеры содержат встроенное и внешнее программное обеспечение (далее по тексту - ПО). Метрологически значимым является только встроенное ПО. Метрологические характеристики нормированы с учетом влияния встроенного ПО.
Встроенное ПО записывается в энергонезависимую память уровнемеров для хранения данных заводских настроек. Встроенное ПО обеспечивает:
- обработку и передачу измерительной информации от электронного блока;
- формирование цифровых кодов выходного аналогового сигнала силы постоянного тока и выходных цифровых сигналов;
- настройку и диагностику аппаратной части уровнемеров.
Метрологические коэффициенты и заводские параметры защищены от несанкционированного доступа с помощью паролей.
Уровнемеры обеспечивают идентификацию встроенного ПО посредством индикации номера версии и идентификационного наименования ПО.
Внешнее программное обеспечение состоит из программно-аппаратного комплекса, устанавливаемое на персональный компьютер (далее по тексту - ПК), в который входят:
- Multi Beam Radar Surface Plotter;
- LImaco OPC server;
- Конфигуратор.
ПО Multi Beam Radar Surface Plotter предназначено для визуализации данных о сыпучем продукте на ПК, хранимом в резервуаре. На основании данных, получаемых от уровнемеров и параметров резервуаров, введенных пользователем Multi Beam Radar Surface Plotter вычисляет объем контролируемого сыпучего продукта, рассчитывает и строит 3D модель поверхности и визуализирует полученные результаты. Программное обеспечение Multi Beam Radar Surface Plotter позволяет объединять информацию, поступающую от нескольких радиоволновых уровнемеров УЛМ одновременно.
ПО Limaco OPC server предназначено для: сбора данных от уровнемеров, отображение данных по резервуарам, передачу данных между удаленными компьютерами по локальной сети и дополнительными устройствами.
ПО Конфигуратор предназначено для: конфигурирования основных установочных настроек под конкретный резервуар, аварийных токовых сигналов, диагностирование качества работы уровнемеров в конкретных условиях эксплуатации, работоспособности отдельных функциональных узлов уровнемеров.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с Р 50.2.077-2014.
И дентификационные данные встроенного ПО уровнемеров представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ULM |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.000.000 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, м |
от 0,6 до 30,0 |
|
Пределы допускаемой абсолютной погрешности измерений уровня по цифровому каналу, мм |
±5 |
|
Пределы допускаемой приведенной к полному диапазону измерений уровня погрешности преобразований в аналоговый сигнал силы постоянного тока 4-20 мА, % |
±0,25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 18 до 36 |
|
Потребляемая мощность, В^А, не более - УЛМ-31)-1 - УЛМ-31)-5 |
6 15 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ШхДхВ), мм, не более - УЛМ-31)-1 - УЛМ^-5 |
205x170x135 330x330x235 |
|
Масса без монтажных фланцев, кг, не более - УЛМ^-1 - УЛМ-31)-5 |
3 11 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +60 95 от 84,0 до 106,7 |
|
Степень защиты по ГОСТ 14254 |
IP65 |
|
Маркировка взрывозащиты |
Ex tb IIIC T85°C Db |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Средняя наработка на отказ, ч, не менее |
60000 |
Знак утверждения типа
наносится на шильдик, закрепленный на корпусе уровнемеров, методом гравировки и на титульный лист паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер радиоволновый УЛМ-3D 1) |
- |
1 шт. |
|
Руководство по эксплуатации и монтажу2) |
РЭ УЛМ3DX 29 06 20 |
1 экз. |
|
Паспорт |
УЛМЗД.01.000ПС |
1 экз |
|
ПО Multi Beam Radar Surface Plotter2) |
- |
По заказу |
|
ПО Limaco OPC server2) |
- |
По заказу |
|
ПО Конфигуратор2) |
- |
1 экз |
|
П р и м е ч а н и я: 1) - модификация в соответствии с заказом потребителя 2) - поставляется на электронном носителе | ||
Сведения о методах измерений
приведены в разделе «Начальная настройка и ввод в эксплуатацию» документа РЭ_УЛМ3DX_29_06_20 «Уровнемеры радиоволновые УЛМ-3D. Руководство по эксплуатации и монтажу».
Нормативные документы
Приказ Росстандарта от 30.12.2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов
УЛМ3Д.01.000ТУ Уровнемеры радиоволновые УЛМ-3D. Технические условия
