Автоцистерна АС 17-651115
| Номер в ГРСИ РФ: | 81128-20 |
|---|---|
| Категория: | Цистерны |
| Производитель / заявитель: | ООО "Энергомаш", пос.Мисяш |
| 81128-20: Описание типа СИ | Скачать | 342.6 КБ |
Автоцистерна АС 17-651115 (далее по тексту - АЦ) предназначена для измерений объема, а также для транспортирования и временного хранения нефтепродуктов и неагрессивных жидкостей плотностью не более 1,0 т/м3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 81128-20 |
| Наименование | Автоцистерна |
| Модель | АС 17-651115 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | X5W56686EB0000069 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Энергомаш" (ООО "Энергомаш"), Челябинская обл., Чебаркульский р-н., пос. Мисяш
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 5 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 81128-20: Описание типа СИ | Скачать | 342.6 КБ |
Описание типа
Назначение
Автоцистерна АС 17-651115 (далее по тексту - АЦ) предназначена для измерений объема, а также для транспортирования и временного хранения нефтепродуктов и неагрессивных жидкостей плотностью не более 1,0 т/м3.
Описание
Принцип действия АЦ основан на ее заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
АЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленную на шасси. АЦ являются транспортной мерой вместимости (далее по тексту - ТМ). Цистерна состоит из двух герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция оборудована заливной горловиной с указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня; заливной люк, дыхательный клапан, донный клапан, кран шаровой, рукава напорно-всасывающие.
На боковых сторонах и сзади АЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

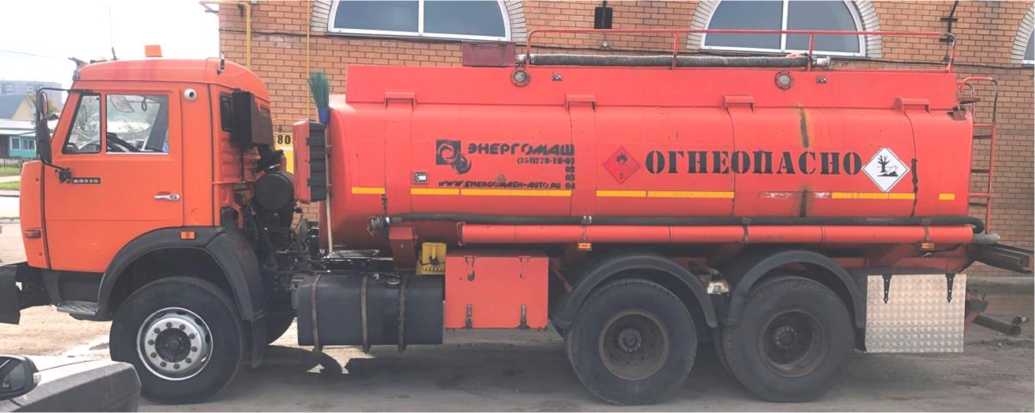

Общий вид АЦ представлен на рисунке 1.
Рисунок 1 - Общий вид АЦ

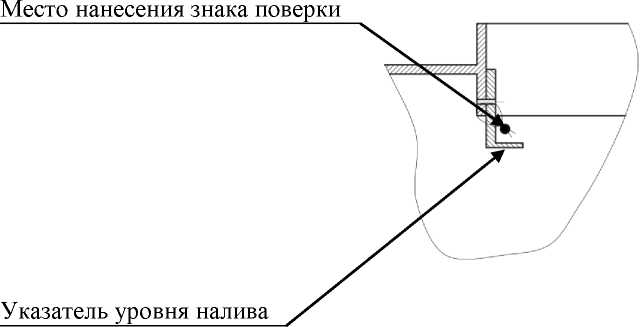

Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Программное обеспечение отсутствует
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Заводской номер |
X5W56686EB0000069 |
|
Номинальная вместимость АЦ, м3 |
13,1 |
|
Номинальная вместимость 1-ой секции, м3 |
8,5 |
|
Номинальная вместимость 2-ой секции, м3 |
4,6 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Заводской номер |
X5W56686EB0000069 |
|
Снаряженная масса, кг, не более |
9650 |
|
Температура окружающей среды при эксплуатации, °С |
от -50 до +40 |
Знак утверждения типа
наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Автоцистерна |
АС 17-651115 |
1 шт. |
|
Запасные части, инструменты и принадлежности |
— |
1 комплект |
|
Формуляр |
— |
1 экз. |
|
Паспорт транспортного средства |
— |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки» объемным методом.
Основное средство поверки: установка поверочная передвижная УПМВ/1
(рег. №58077-14): пределы допускаемой относительной погрешности измерения объема выдаваемой жидкости ± 0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик АЦ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и на пломбу, ограничивающую возможность перемещения указателя уровня налива.
Сведения о методах измерений
отсутствуют
Нормативные документы
Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утвержденнии Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
