Анализаторы хроматографические автоматические ACA
| Номер в ГРСИ РФ: | 81157-20 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | ОАО "Лига", г. Саратов |
Анализаторы хроматографические автоматические ACA (далее - анализаторы) предназначены для измерений в атмосферном воздухе массовых концентраций следующих загрязняющих веществ:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 81157-20 |
| Действует | по 31.12.2030 |
| Наименование | Анализаторы хроматографические автоматические |
| Модель | ACA |
| Приказы |
№1662 от
12.08.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
РФ
СИ соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1569ab05-e45d-9169-feb8-f5389aa9dcb9 |
Производитель / Заявитель
Открытое акционерное общество "Лига" (ОАО "Лига"), г. Саратов
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 154 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
81157-20: Описание типа
2024-81157-20-1.pdf
|
Скачать | 869.2 КБ | |
|
81157-20: Методика поверки
2024-mp81157-20.pdf
|
Скачать | 692.5 КБ | |
|
81157-20: Описание типа
2024-81157-20.pdf
Файл устарел
|
Скачать | 869.2 КБ | |
|
81157-20: Методика поверки
2024-mp81157-20-1.pdf
Файл устарел
|
Скачать | 692.5 КБ |
Описание типа
Назначение
Анализаторы хроматографические автоматические ACA (далее - анализаторы) предназначены для измерений в атмосферном воздухе массовых концентраций следующих загрязняющих веществ:
- ароматических углеводородов (бензол, толуол, этилбензол, м-ксилол, п-ксилол, о-ксилол, хлорбензол, стирол, диметилбензол);
- индивидуальных предельных углеводородов С1Н4-С10Н22, смесей предельных углеводородов С1Н4-С5Н12 и С6Н14-С10Н22;
- непредельных углеводородов (этен, пропен, 1-бутен, изобутен);
- серосодержащих углеводородов (метантиол, этантиол).
Описание
Анализаторы выпускаются в четырёх модификациях: ACA-BTEX, ACA-НС, ACA-ЕН и ACA-Т. Принцип действия анализаторов основан на хроматографическом разделении компонентов пробы, предконцентрировании пробы и фото-ионизационном детектировании (модификации ACA-BTEX, АСА-Т), без предварительной концентрации пробы (модификация ACA-EH) или пламенно-ионизационном детектировании без предварительной концентрации пробы (модификация ACA-HC).
Анализаторы конструктивно представляют собой одноблочные стационарные приборы. В корпусе анализаторов всех модификаций расположены: побудитель (насос) для отбора проб воздуха, система переключения газовых потоков, электрические платы, термостат(ы), разделительная(ые) колонка(и), регуляторы расхода и давления газа (электронные и/или механические), детектор(ы). В анализаторах модификаций ACA-BTEX и ACA-T дополнительно располагаются устройства предварительного концентрирования пробы.
Компоненты, определяемые анализаторами, приведены в таблице 2.
Общий вид модификаций анализаторов приведен на рисунках 1-4.
Нанесение знака поверки на анализатор не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится способом термотрансферной печати на маркировочную табличку. Общий вид задней панели анализаторов с указанием места пломбировки и маркировочной таблички приведен на рисунке 5. Пример маркировочной таблички приведен на рисунке 6.

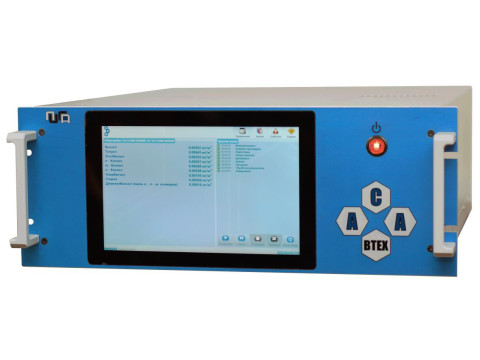

Рисунок 1 - Общий вид анализаторов хроматографических автоматических АСА модификации ACA-BTEX

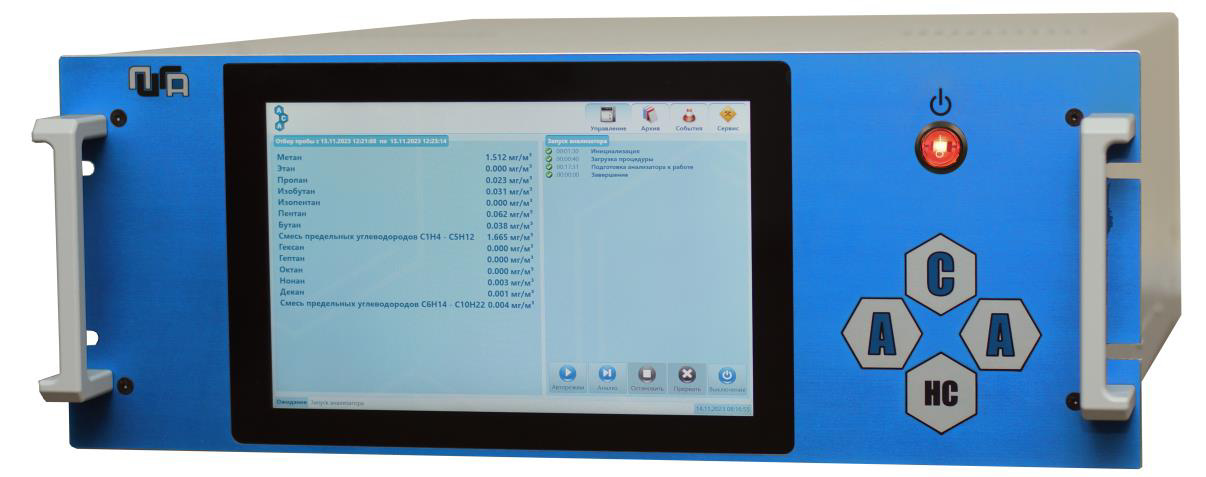

Рисунок 2 - Общий вид анализаторов хроматографических автоматических АСА модификации ACA-НС
Рисунок 3 - Общий вид анализаторов хроматографических автоматических ACA модификации ACA-EH

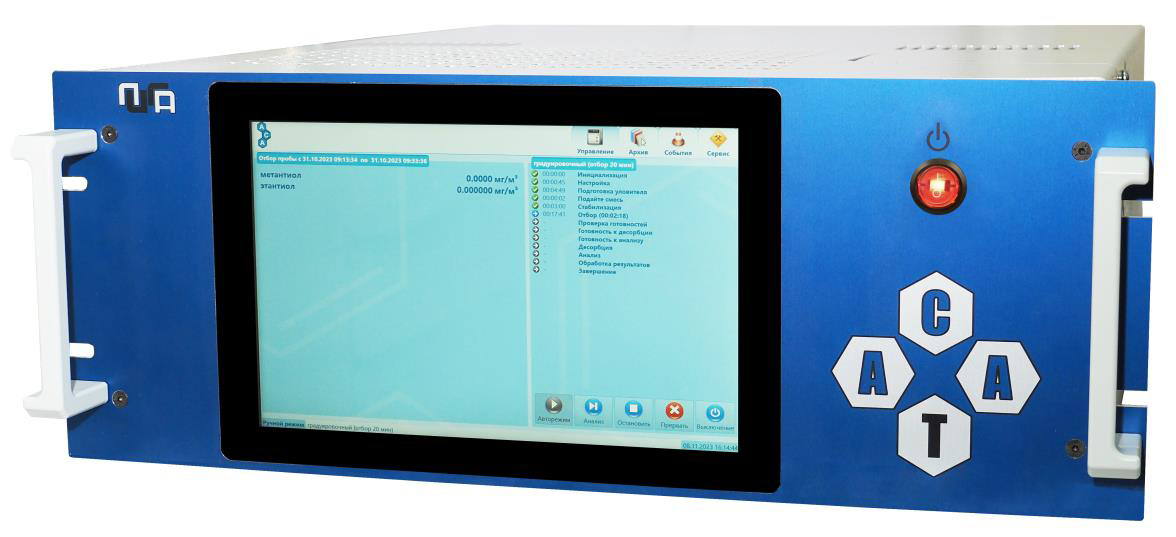

Рисунок 4 - Общий вид анализаторов хроматографических автоматических ACA модификации ACA-T
ВОЗЛ>к |
Место для нанесения пломбы в виде стикера-наклейки
Маркировочная табличка

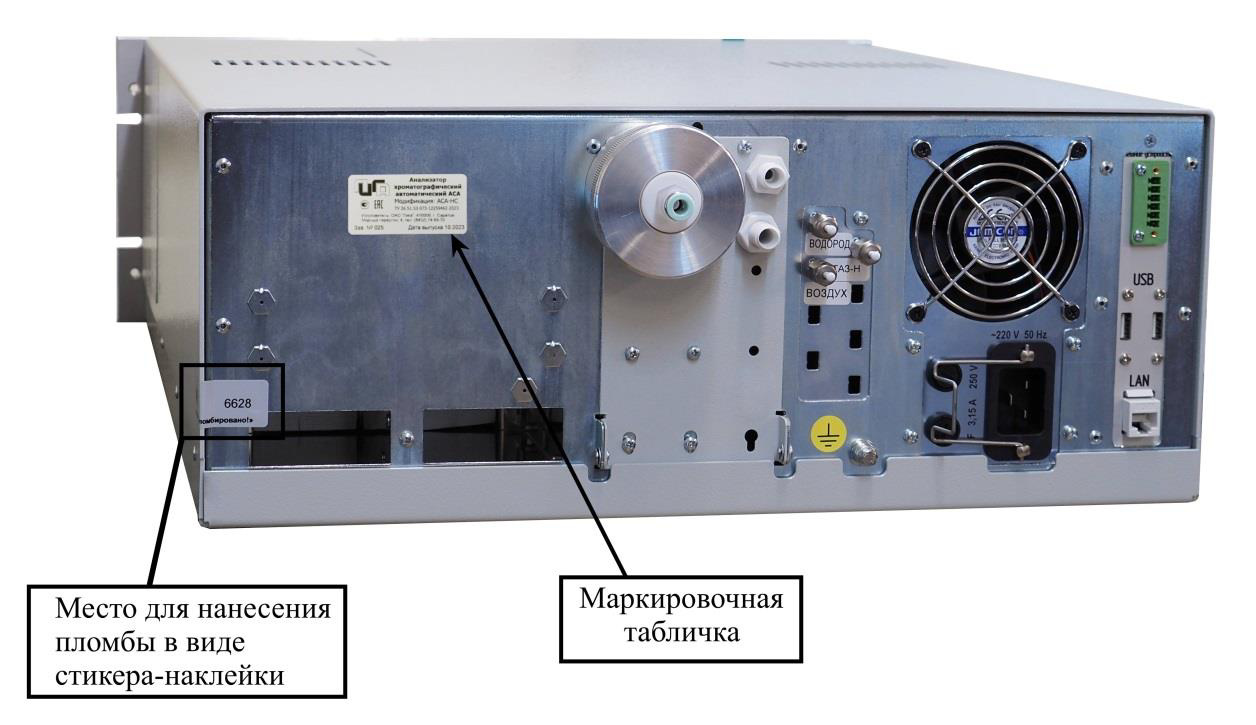

Рисунок 5 - Схема пломбировки анализаторов хроматографических автоматических АСА от несанкционированного доступа
Анализатор хроматографический автоматический АСА

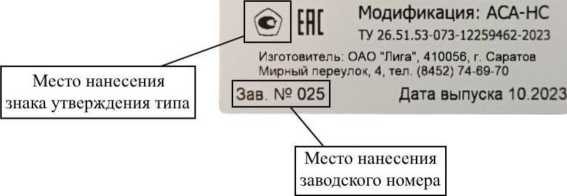

Рисунок 6 - Маркировочная табличка
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение. Программное обеспечение осуществляет следующие функции:
- автоматический контроль параметров работы анализатора;
- выполнение измерений непрерывно (циклически), разово и по расписанию;
- отображение результатов измерений, хранение и передача во внешние системы;
- опционально, контроль точности в автоматическом режиме (при наличии внешнего устройства).
Программное обеспечение идентифицируется через меню пользователя путем вывода на экран окна программы с номером версии и цифровым идентификатором.
Уровень защиты встроенного программного обеспечения анализаторов «средний» в соответствии с Р 50.2.077—2014.
Влияние встроенного ПО учтено при нормировании метрологических характеристик анализаторов.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО (свидетельство о государственной регистрации) |
«Лига-Автохром» (Свидетельство № 2015613006 от 12.01.2015) |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.5.0.1580 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
da83f56104a7fecb37c9cf01d3d71db0 |
|
Примечание - Значение контрольной суммы исполняемого кода, относится только к файлам ПО указанной версии | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазон и поддиапазоны измерений массовой концентрации определяемого компонента или смеси компонентов, мг/м3 |
Пределы допускаемой погрешности | ||
|
приведенной*, Y, % |
относительной, 6, % | |||
|
Модификация ACA-BTEX | ||||
|
Бензол |
от 0 до 6 |
от 0 до 0,016 включ. |
±20 |
_ |
|
св. 0,016 до 6 |
_ |
±20 | ||
|
Толуол |
от 0 до 6 |
от 0 до 0,016 включ. |
±20 |
_ |
|
св. 0,016 до 6 |
_ |
±20 | ||
|
Этилбензол |
от 0 до 6 |
от 0 до 0,016 включ. |
±20 |
_ |
|
св. 0,016 до 6 |
_ |
±20 | ||
|
п-Ксилол |
от 0 до 6 |
от 0 до 0,016 включ. |
±20 |
_ |
|
св. 0,016 до 6 |
_ |
±20 | ||
|
м-Ксилол |
от 0 до 6 |
от 0 до 0,016 включ. |
±20 |
_ |
|
св. 0,016 до 6 |
_ |
±20 | ||
|
о-Ксилол |
от 0 до 6 |
от 0 до 0,016 включ. |
±20 |
_ |
|
св. 0,016 до 6 |
_ |
±20 | ||
|
Хлорбензол |
от 0 до 6 |
от 0 до 0,016 включ. |
±20 |
_ |
|
св. 0,016 до 6 |
_ |
±20 | ||
|
Стирол |
от 0 до 6 |
от 0 до 0,016 включ. |
±20 |
_ |
|
св. 0,016 до 6 |
_ |
±20 | ||
|
Диметилбензол (смесь о-, м-, п-изомеров) |
от 0 до 18 |
от 0 до 0,048 включ. |
±20 |
_ |
|
св. 0,048 до 18 |
_ |
±20 | ||
Продолжение таблицы 2
|
Определяемый компонент |
Диапазон и поддиапазоны измерений массовой концентрации определяемого компонента или смеси компонентов, мг/м3 |
Пределы допускаемой погрешности | ||
|
приведенной*, Y, % |
относительной, 6, % | |||
|
Модификация ACA-НС | ||||
|
Метан |
от 0 до 300 |
от 0 до 5,0 включ. |
±20 |
_ |
|
св. 5,0 до 300 |
_ |
±20 | ||
|
Этан |
от 0 до 300 |
от 0 до 5,0 включ. |
±20 |
_ |
|
св. 5,0 до 300 |
_ |
±20 | ||
|
Пропан |
от 0 до 300 |
от 0 до 5,0 включ. |
±20 |
_ |
|
св. 5,0 до 300 |
_ |
±20 | ||
|
Изобутан |
от 0 до 300 |
от 0 до 5,0 включ. |
±20 |
_ |
|
св. 5,0 до 300 |
_ |
±20 | ||
|
Изопентан |
от 0 до 300 |
от 0 до 5,0 включ. |
±20 |
_ |
|
св. 5,0 до 300 |
_ |
±20 | ||
|
Пентан |
от 0 до 1000 |
от 0 до 5,0 включ. |
±20 |
_ |
|
св. 5,0 до 1000 |
_ |
±20 | ||
|
Бутан |
от 0 до 2000 |
от 0 до 5,0 включ. |
±20 |
_ |
|
св. 5,0 до 2000 |
_ |
±20 | ||
|
Смесь предельных углеводородов С1Н4-С5Н12 |
от 0 до 2100 |
от 0 до 35,0 включ. |
±20 |
_ |
|
св. 35,0 до 2100 |
_ |
±20 | ||
|
Гексан |
от 0 до 600 |
от 0 до 5,0 включ. |
±20 |
_ |
|
св. 5,0 до 600 |
_ |
±20 | ||
|
Гептан |
от 0 до 100 |
от 0 до 5,0 включ. |
±20 |
_ |
|
св. 5,0 до 100 |
_ |
±20 | ||
|
Октан |
от 0 до 100 |
от 0 до 5,0 включ. |
±20 |
_ |
|
св. 5,0 до 100 |
_ |
±20 | ||
|
Нонан |
от 0 до 100 |
от 0 до 5,0 включ. |
±20 |
_ |
|
св. 5,0 до 100 |
_ |
±20 | ||
|
Декан |
от 0 до 100 |
от 0 до 5,0 включ. |
±20 |
_ |
|
св. 5,0 до 100 |
_ |
±20 | ||
|
Смесь предельных углеводородов СбН14-С10Н22 |
от 0 до 500 |
от 0 до 25,0 включ. |
±20 |
_ |
|
св. 25,0 до 500 |
_ |
±20 | ||
|
Модификация ACA-EH | ||||
|
Этен |
от 0 до 30 |
от 0 до 2,4 включ. |
±25 |
_ |
|
св. 2,4 до 30 |
_ |
±25 | ||
|
Пропен |
от 0 до 30 |
от 0 до 2,4 включ. |
±25 |
_ |
|
св. 2,4 до 30 |
_ |
±25 | ||
|
1-бутен |
от 0 до 30 |
от 0 до 2,4 включ. |
±25 |
_ |
|
св. 2,4 до 30 |
_ |
±25 | ||
|
Изобутен |
от 0 до 100 |
от 0 до 8,0 включ. |
±25 |
_ |
|
св. 8,0 до 100 |
_ |
±25 | ||
Продолжение таблицы 2
|
Определяемый компонент |
Диапазон и поддиапазоны измерений массовой концентрации определяемого компонента или смеси компонентов, мг/м3 |
Пределы допускаемой погрешности | ||
|
приведенной*, Y, % |
относительной, 6, % | |||
|
Модификация ACA-T | ||||
|
Метантиол |
от 0 до 6040 3 |
от 0 до 4,840’3 включ. |
±25 |
- |
|
св. 4,8-10-3 до 60-10’3 |
- |
±25 | ||
|
Этантиол |
от 0 до 0,540 3 |
от 0 до 0,04-10’3 включ. |
±25 |
- |
|
св. 0,04-10-3 до 0,540-3 |
- |
±25 | ||
|
* Погрешность приведена к верхнему значению поддиапазона измерений | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры сети электрического питания: | |
|
- напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, В^А, не более |
500 |
|
Электрическое сопротивление изоляции, МОм, не менее |
20 |
|
Габаритные размеры, мм, не более | |
|
- высота |
223 |
|
- ширина |
483 |
|
- длина |
660 |
|
Масса, кг, не более |
35 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность окружающего воздуха (при 30 °С и более | |
|
низких температурах, без конденсации влаги), %, не более |
75 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на задней панели прибора, способом термотрансферной печати и на титульный лист руководства по эксплуатации печатным способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор хроматографический автоматический АСА1) |
_ |
1 шт. |
|
Кабель питания |
_ |
1 шт. |
|
Паспорт |
УФКВ 619.0097.01 ПС |
1 экз. |
|
Руководство по эксплуатации анализатора |
УФКВ 619.0097.01 РЭ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
Комплект ЗИП2) |
_ |
1 компл. |
|
1) Модификация определяется при заказе 2) Согласно ведомости ЗИП | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации УФКВ 619.0097.01 РЭ, раздел 2.5 «Работа с анализатором».
Нормативные документы
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха Общие технические условия;
Приказ Минприроды России от 30 июля 2020 г. № 524 «Об утверждении требований к проведению наблюдений за состоянием окружающей среды, ее загрязнением»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3.1.1 и п. 3.1.2);
ТУ 26.51.53-073-12259462-2023 Анализаторы хроматографические автоматические ACA. Технические условия.
