Колонки топливораздаточные "Vector"
| Номер в ГРСИ РФ: | 81227-21 |
|---|---|
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | ООО "Вектор", г. Серпухов Московской обл. |
Колонки топливораздаточные «Vector» (далее - колонка) предназначены для измерений объёма жидкого моторного топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 81227-21 |
| Действует | по 10.03.2026 |
| Наименование | Колонки топливораздаточные |
| Модель | "Vector" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | dbb00592-98d6-12d0-22ac-8a33666ee71c |
Производитель / Заявитель
Общество с ограниченной ответственностью «Вектор» (ООО «Вектор»), Московская обл., г. Серпухов
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 308 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
81227-21: Описание типа
2023-81227-21-2.pdf
|
Скачать | 608.6 КБ | |
|
81227-21: Методика поверки
2021-mp81227-21.pdf
|
Скачать | 61.8 КБ |
Описание типа
Назначение
Колонки топливораздаточные «Vector» (далее - колонка) предназначены для измерений объёма жидкого моторного топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.
Описание
Принцип действия колонок состоит в следующем: топливо из резервуара через приемный клапан, фильтр предварительной очистки и моноблок подается в измеритель объема топлива, из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.
В колонках реализован прямой метод непосредственной оценки объема топлива измерителем объема топлива, проходящего через колонку, в единицах объема.
При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.
Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал генератора импульсов.
Вращательное движение вала генератора импульсов преобразуется в последовательность электрических импульсов, поступающих в блок индикации и управления (далее - отсчетное устройство) колонки, на цифровом табло которого индицируется количество отпущенного топлива, его цена и стоимость.
Колонки осуществляют подачу топлива из резервуара, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится оператором дистанционно с пульта или контроллера, либо с персонального компьютера. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с колонки.
Колонка состоит из:
- рамы колонки;
- гидравлического блока;
- блока индикации и управления (далее - отсчётное устройство) «Вектор УО-01-2К с индикаторами, производства ООО «Вектор», Россия;
- крана раздаточного ZVA производства «ELAFLEX Tankstellentechnik GmbH & Co.», Германия или OPW производства фирмы «OPW Fuel Management Systems 1пс.», США.
Гидравлический блок состоит из:
- электродвигателя взрывозащищенного YBJY-80M2-4, производства «Shanghai Hengde Explosion-Proof Motor Co., Ltd.», Китай;
- блока насосного выносного с комплектующим взрывозащищенным электрооборудованием «ТОПАЗ», производства ООО «Топаз-сервис», Россия;
- измерителя объема Bennett RSJ-50, производства «Zhengzhou Jayo Petroleum Machinery Co., Ltd.», Китай;
- генератора импульсов «Топаз-171Д», производства ООО «Топаз-сервис», Росиия;
- клапанов соленоидных взрывозащищенных mQF-15, mSF-20, mSF-25, производства «Wenzhou Yiheng Automation Science & Technology Co., Ltd.», Китай;
- датчика положения ДП-1 (ДСМК.685181.001 ТУ) производства ООО «Топаз-сервис», Россия;
- распределительной коробки «Топаз» производства ООО «Топаз-электро», Россия.
Колонка без облицовки может включать от 1 до 10 гидравлических блоков.
Структурная схема обозначения колонок в других документах и при заказе:
Колонка топливораздаточная «Vector» Х0Х1Х2Х3Х4, где «Vector» - обозначение типа колонки;
Хо - обозначение исполнения по типу раздаточного рукава:
В - колонка с верхним креплением;
С - колонка с нижним креплением;
Без символа - колонка без облицовки;
Х1 - номинальный расход:
1 - 50 л/мин;
2 - 80 л/мин;
3 - 130 л/мин;
4 - 50 л/мин, 80 л/мин и 130 л/мин для колонок, имеющих моноблоки разного объемного расхода;
Х2 - количество раздаточных рукавов:
1 или 2 - для колонки с верхним и нижнем креплением раздаточного рукава;
от 1 до 10 - для колонки без облицовки.
Х3 - количество выдаваемого вида топлива:
1 или 2 - для колонки с верхним и нижнем креплением раздаточного рукава;
от 1 до 5 - для колонки без облицовки.
Х4 - исполнение гидравлической части:
1 - всасывающая;
0 - напорная;
Х5 (дополнительный символ) - исполнение корпуса:
М - колонка с уменьшенным корпусом.
Пример условного обозначения колонки при заказе:
Колонка топливораздаточная «Vector» В1111М по ТУ 26.51.52.110-014-68895675-2020.
Колонка с верхним креплением раздаточного рукава, с номинальным расходом 50 л/мин, с одним раздаточным рукавом, одним видом выдаваемого топлива и с всасывающей гидравлической частью в уменьшенном корпусе.
Общий вид колонок представлен на рисунке 1.
Схемы пломбировки для ограничения доступа к местам настройки (регулировки) представлены на рисунке 2 - 4.
Заводской номер представляет собой цифровой код, наносимый на паспортную табличку по ГОСТ 12969-67, выполненный методом лазерной гравировки.
Рисунок 1 - Общий вид колонок
Места пломбирования

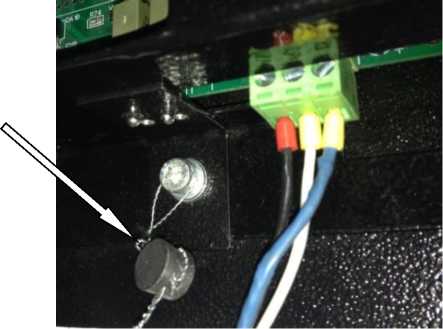

Рисунок 3 - Схема пломбировки отсчетного устройства

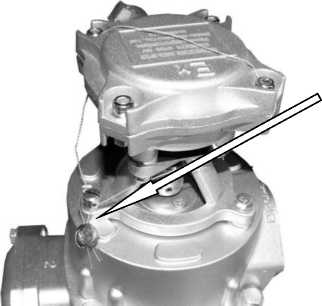

Рисунок 2 - Схема пломбировки генератора импульсов
Места пломбирования

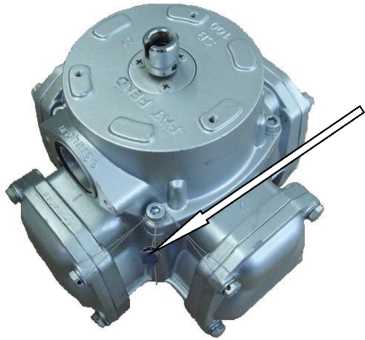

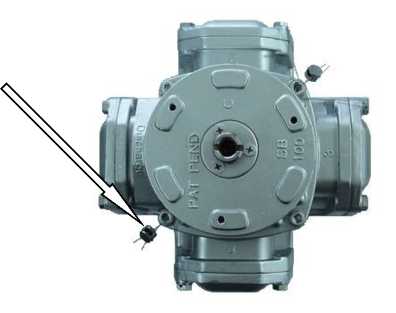

Рисунок 4 - Схема пломбировки измерителя объема
Программное обеспечение
Программное обеспечение (ПО) колонки является встроенным, имеет функции управления насосами, клапанами, определения объёма выданного топлива, вывода информации об объёме выданного топлива, его стоимости и расходе на индикатор и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены топлива, количества и характера отказов, и реализовано в микропроцессоре, размещенном в отсчетном устройстве колонки. Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом отсчетного устройства и защитной крышкой, которая пломбируется.
Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки защищен паролем администратора и паролем юстировки.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом влияния ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
УО-01 |
|
Номер версии (идентификационный номер) ПО |
3xy |
|
Цифровой идентификатор ПО |
_* |
|
где xy - принимает значение от 36 до 99 * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Номинальный объёмный расход через один рукав колонки, дм3/мин (л/мин) |
50±5 |
80±8 |
130±13 |
|
Наименьший объёмный расход через один рукав колонки, дм3/мин (л/мин), не более |
5 |
10 |
15 |
|
Минимальная доза выдачи, дм3 (л), не более |
2 |
10 |
10 |
|
Пределы допускаемой основной относительной погрешности колонки при измерении объёма, % |
±0,25 | ||
|
Наибольшее допускаемое изменение действительных значений относительной погрешности, вызванное изменением температуры окружающей среды и жидкого моторного топлива, отличной (20±5) °С, в диапазоне температур рабочих условий эксплуатации, %, не более |
± 0,25 | ||
|
Пределы допускаемой основной относительной погрешности колонки при измерении минимальных доз, % |
± 0,5 | ||
|
Верхний предел показаний указателя разового учёта выданного топлива: - при дискретности 1 л - при дискретности 0,01 л, руб. |
99 99,99 |
999 999,99 | |
|
Верхний предел показаний указателя суммарного учёта, л |
999 999 |
9 999 999 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц |
от 187 до 242; от 323 до 418 от 49 до 51 |
Продолжение таблицы 3
|
1 |
2 |
|
Потребляемая мощность одного комплекта гидравлического блока и отсчетного устройства, кВА, не более: - при номинальном расходе 50 дм3/мин (л/мин) - при номинальном расходе 80 дм3/мин (л/мин) - при номинальном расходе 130 дм3/мин (л/мин) |
0,75 1,10 1,10 |
|
Длина раздаточного рукава, м, не менее |
4 |
|
Общее количество раздаточных рукавов, шт., не более |
10 |
|
Габаритные размеры колонки (Д х Ш х В), мм, не более: - с облицовкой - без облицовки |
1400 х 460 х 2080 920 х 380 х 9301) |
|
Масса колонки, кг, не более: - с одним раздаточным рукавом - с двумя раздаточными рукавами - без облицовки |
210 340 1201) |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности, %, при 25 °С - диапазон температуры топлива, °С: - бензин - дизельное топливо и керосин |
от -40 до +50 от 30 до 100 от -40 до +35 от -402) до +50 |
|
Маркировка взрывозащиты, не ниже |
ExIIGcIIAT3X |
|
1) для колонки без облицовки с одним гидравлическим блоком; 2) или до температуры помутнения или кристаллизации дизельного топлива (керосина). | |
Знак утверждения типа
наносят на маркировочную табличку колонки методом лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Колонка топливораздаточная «Vector» |
«Vector» |
1 шт. |
|
Ключ для замков дверей ТРК |
- |
2 шт. |
|
Эксплуатационная документация в составе: - Колонка топливораздаточная «Vector». Руководство по эксплуатации |
ВЕК.ТРК.01.01.00 РЭ |
1 экз. |
|
- Колонка топливораздаточная «Vector». Формуляр |
ВЕК.ТРК.01.01.00 ФО |
1 экз. |
|
Комплект ЗИП в составе: - вставка кабельная открытая «ЕХ9» для кабельного ввода |
- |
1 шт. |
|
- ключ шестигранный на 3 мм (для снятия и установки кожуха декора) |
- |
1 шт. |
|
- ремонтный комплект для измерителя объема топлива |
- |
1 компл. |
|
- ремонтный комплект для моноблока насосного |
- |
1 компл. |
Сведения о методах измерений
приведены в руководстве по эксплуатации ВЕК.ТРК.01.01.00 РЭ, раздел 1 «Описание и работа», раздел 2 «Использование по назначению».
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52.110-014-68895675-2020 «Колонки топливораздаточные «Vector».
Технические условия».
