Измерители артериального давления серии ИАД-01-"Адъютор"
| Номер в ГРСИ РФ: | 81267-21 |
|---|---|
| Производитель / заявитель: | ЗАО "Адъютор", г.С.-Петербург |
Измерители артериального давления серии ИАД-01-«Адъютор» предназначены для неинвазивного измерения артериального давления у взрослых и детей путем измерения избыточного давления воздуха в надувной (компрессионной) манжете в момент появления и исчезновения тонов Короткова.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 81267-21 |
| Действует | по 15.03.2031 |
| Наименование | Измерители артериального давления |
| Модель | серии ИАД-01-"Адъютор" |
| Приказы |
№2492 от
18.11.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5e0eca0d-eff6-136f-c404-6e7928c39bbb |
Производитель / Заявитель
Общество с ограниченной ответственностью "АДЪЮТОР" (ООО "АДЪЮТОР"), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2779279
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2773410 (100%) |
| Неуспешных поверок (СИ непригодно) | 5869 (0 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
81267-21: Описание типа
2025-81267-21.pdf
Файл устарел
|
Скачать | 492.1 КБ | |
|
81267-21: Методика поверки
2021-mp81267-21.pdf
Файл устарел
|
Скачать | 64 КБ | |
|
81267-21: Описание типа
2025-81267-21-1.pdf
|
Скачать | 492.1 КБ | |
|
81267-21: Методика поверки
2021-mp81267-21-1.pdf
|
Скачать | 64 КБ |
Описание типа
Назначение
Измерители артериального давления серии ИАД-01-«Адъютор» предназначены для неинвазивного измерения артериального давления у взрослых и детей путем измерения избыточного давления воздуха в надувной (компрессионной) манжете в момент появления и исчезновения тонов Короткова.
Описание
Принцип действия измерений артериального давления серии ИАД-01-«Адъютор» основан на зависимости между измеряемым давлением в манжете и упругой деформацией чувствительного элемента, выполненного в виде мембранной коробки (сильфона), механического манометра. Под воздействием измеряемого давления происходит линейное перемещение центра сильфона, которое с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра, пропорциональное величине измеряемого давления.
Конструктивно измерители артериального давления серии ИАД-01-«Адъютор» состоят из манометра, компрессионной манжеты и нагнетателя.
Измерители артериального давления серии ИАД-01-«Адъютор» выпускаются в вариантах исполнений: ИАД-01-1-«Адъютор», ИАД-01-2А-«Адъютор» и ИАД-01-2В-«Адъютор», ИАД-01-1-«Коротковъ», ИАД-01-2А-«Коротковъ» и
ИАД-01-2В-«Коротковъ». Особенности исполнения измерителей артериального давления серии ИАД-01-«Адъютор»:
- в варианте исполнения ИАД-01-1-«Адъютор» используется манометр мембранный медицинский МММ-01-1-«Адъютор», нагнетатель ручной латексный с боковым металлическим регулятором и обратным клапаном и компрессионная манжета (манжеты) с пневмокамерой из латекса с двумя трубками;
- в варианте исполнения ИАД-01-2А-«Адъютор» используется манометр мембранный медицинский МММ-01-4-«Адъютор», совмещенный с нагнетателем ручным из ПВХ с боковым металлическим регулятором и обратным клапаном и компрессионная манжета (манжеты) с пневмокамерой из латекса с одной трубкой;
- в варианте исполнения ИАД-01-2В-«Адъютор» используется манометр мембранный медицинский МММ-01-4-«Адъютор», совмещенный с нагнетателем ручным из ПВХ с боковым металлическим регулятором (клапаном стравливания) и обратным клапаном и компрессионная манжета (манжеты) с пневмокамерой из ПВХ с одной трубкой.
- в варианте исполнения ИАД-01-1-«Коротковъ» используется манометр мембранный медицинский МММ-01-1-«Коротковъ», нагнетатель ручной латексный с боковым металлическим регулятором и обратным клапаном и компрессионная манжета (манжеты) с пневмокамерой из латекса с двумя трубками;
- в варианте исполнения ИАД-01-2А-«Коротковъ» используется манометр мембранный медицинский МММ-01-4-«Коротковъ», совмещенный с нагнетателем ручным из ПВХ с боковым металлическим регулятором и обратным клапаном и компрессионная манжета (манжеты) с пневмокамерой из латекса с одной трубкой;
- в варианте исполнения ИАД-01-2В-«Коротковъ» используется манометр мембранный медицинский МММ-01-4-«Коротковъ», совмещенный с нагнетателем ручным из ПВХ с боковым металлическим регулятором (клапаном стравливания) и обратным клапаном и компрессионная манжета (манжеты) с пневмокамерой из ПВХ с одной трубкой.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится в форме цифрового обозначения типографским способом на циферблате манометра.
Общий вид средства измерений представлен на рисунках 1 - 7.
Рисунок 2 - Общий вид измерителей артериального давления серии ИАД-01-«Адъютор» в варианте исполнения ИАД-01-2А-«Адъютор»

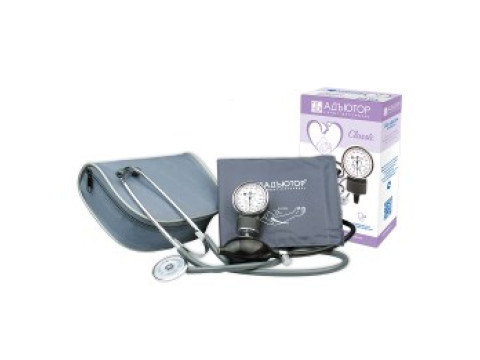

Рисунок 1 - Общий вид измерителей артериального давления серии ИАД-01-«Адъютор» в варианте исполнения ИАД-01-1-«Адъютор»
Рисунок 3 - Общий вид измерителей артериального давления серии ИАД-01-«Адъютор» в варианте исполнения ИАД-01-2В-«Адъютор»

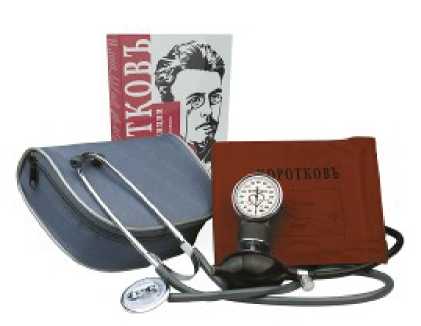

Рисунок 4 - Общий вид измерителей артериального давления серии ИАД-01-«Адъютор» в варианте исполнения
ИАД-01-1-«Коротковъ»

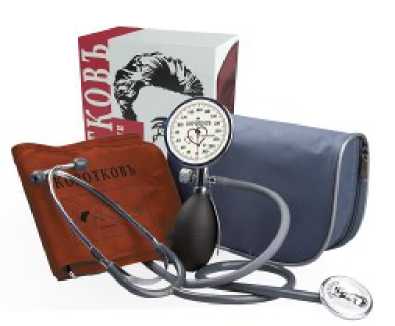

Рисунок 5 - Общий вид измерителей артериального давления серии ИАД-01-«Адъютор» в варианте исполнения
ИАД-01-2А-«Коротковъ»

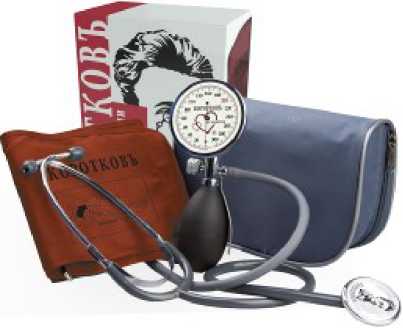

Рисунок 6 - Общий вид измерителей артериального давления серии ИАД-01-«Адъютор» в варианте исполнения ИАД-01-2В-«Коротковъ»

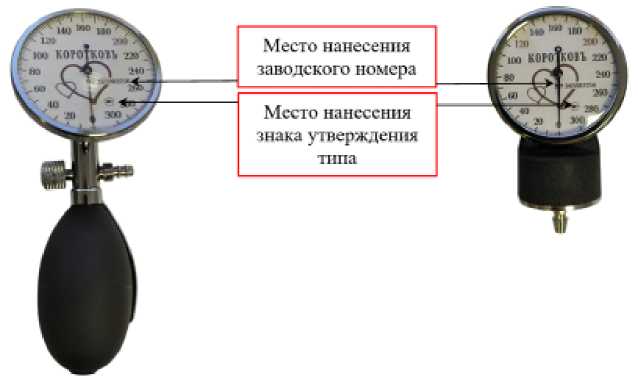

Рисунок 7 - Место нанесения знака утверждения типа и заводского номера
Пломбирование измерителей артериального давления серии ИАД-01-«Адъютор» не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний давления воздуха в манжете, мм рт.ст. |
от - 4 до 304 |
|
Диапазон измерений давления воздуха в манжете, мм рт.ст. |
от 20 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений давления воздуха в манжете, мм рт.ст. |
±3 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средняя скорость снижения давления в манжете, мм рт.ст./с |
от 2 до 5 |
|
Скорость утечки воздуха в пневматической системе, мм рт.ст./мин, не более |
4 |
|
Время снижения давления при полностью открытом клапане стравливания от 260 до 15 мм рт.ст., с, не более |
10 |
|
Габаритные размеры в индивидуальной упаковке (длинахширинахвысота), мм - в коробке - в сумке (стандартной) - в сумке (увеличенной) - в сумке (Premium) - в футляре |
(205х125х70)± 10 (195x145x60)± 10 (290x145x90)± 10 (455x300x35)±10 (290x130x60)±10 |
|
Масса1, кг, не более - в варианте исполнения ИАД-01-1-«Адъютор» и ИАД-01-1- «Коротковъ» - в варианте исполнения ИАД-01-2А-«Адъютор» и ИАД-01-2А- «Коротковъ» - в варианте исполнения ИАД-01-2В-«Адъютор» и ИАД-01-2В- «Коротковъ» |
2,5 2,8 2,0 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +10 до +40 от 20 до 85 от 86 до 104 |
|
Срок службы, лет, не менее |
5 |
|
1 - Указана масса для максимально возможной комплектации. | |
Знак утверждения типа
наносится на шкалу манометра измерителя артериального давления серии ИАД-01-«Адъютор», а также на титульный лист паспорта типографским способом.
Комплектность
Комплектность измерителей артериального давления серии ИАД-01-«Адъютор» приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Манометр мембранный медицинский модификации МММ-01-1 -«Адъютор»1 |
МММ-01.300.000 |
1 шт. |
|
Манометр мембранный медицинский модификации МММ-01-4-«Адъютор», совмещенный с нагнетателем ручным из ПВХ с боковым металлическим регулятором и обратным клапаном1 |
МММ-01.700.000 |
1 шт. |
|
Манометр мембранный медицинский модификации МММ-01-1 -«Коротковъ»1 |
МММ-01.300.000 |
1 шт. |
|
Манометр мембранный медицинский модификации МММ-01-4-«Коротковъ», совмещенный с нагнетателем ручным из ПВХ с боковым металлическим регулятором и обратным клапаном1 |
МММ-01.700.000 |
1 шт. |
|
Нагнетатель ручной латексный с боковым металлическим регулятором и обратным клапаном2 |
ИАД-01.100.001 |
1 шт. |
|
Манжета взрослая плечевая средняя с пневмокамерой из латекса с двумя трубками с кольцом3 |
ИАД-01.100-1.002 |
— |
|
Манжета взрослая плечевая средняя с пневмокамерой из латекса с двумя трубками без кольца3 |
ИАД-01.100-2.002 |
— |
|
Манжета взрослая плечевая большая с пневмокамерой из латекса с двумя трубками с кольцом3 |
ИАД-01.100-3.002 |
— |
|
Манжета бедренная с пневмокамерой из латекса с двумя трубками без кольца3 |
ИАД-01.100-4.002 |
— |
|
Манжета взрослая плечевая большая с пневмокамерой из латекса с двумя трубками без кольца3 |
ИАД-01.100-5.002 |
— |
|
Манжета детская (новорожденная) с пневмокамерой из латекса с двумя трубками без кольца3 |
ИАД-01.100-6.002 |
— |
|
Манжета детская малая с пневмокамерой из латекса с двумя трубками без кольца3 |
ИАД-01.100-7.002 |
— |
|
Манжета детская средняя с пневмокамерой из латекса с двумя трубками без кольца3 |
ИАД-01.100-8.002 |
— |
|
Манжета детская средняя с пневмокамерой из латекса с двумя трубками с кольцом3 |
ИАД-01.100-9.002 |
— |
|
Манжета взрослая плечевая средняя с пневмокамерой из латекса с одной трубкой с кольцом3 |
ИАД-01.200-1.002 |
— |
|
Манжета взрослая плечевая большая с пневмокамерой из латекса с одной трубкой без кольца3 |
ИАД-01.200-2.002 |
— |
|
Манжета взрослая плечевая большая с пневмокамерой из латекса с одной трубкой с кольцом3 |
ИАД-01.200-3.002 |
— |
|
Манжета детская малая с пневмокамерой из латекса с одной трубкой без кольца3 |
ИАД-01.200-4.002 |
— |
|
Манжета детская (новорожденная) с пневмокамерой из латекса с одной трубкой без кольца3 |
ИАД-01.200-5.002 |
— |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Кол-во |
|
Манжета детская средняя с пневмокамерой из латекса с одной трубкой без кольца3 |
ИАД-01.200-6.002 |
— |
|
Манжета детская средняя с пневмокамерой из латекса с одной трубкой с кольцом3 |
ИАД-01.200-7.002 |
— |
|
Манжета взрослая плечевая средняя с пневмокамерой из латекса с одной трубкой без кольца3 |
ИАД-01.200-8.002 |
— |
|
Манжета бедренная с пневмокамерой из латекса с одной трубкой без кольца3 |
ИАД-01.200-9.002 |
— |
|
Манжета взрослая плечевая средняя с пневмокамерой из ПВХ с одной трубкой с кольцом3 |
ИАД-01.300-1.002 |
— |
|
Манжета взрослая плечевая большая с пневмокамерой из ПВХ с одной трубкой с кольцом3 |
ИАД-01.300-2.002 |
— |
|
Стетофонендоскоп СФ-«Адъютор»4 |
— |
— |
|
Сумка (стандартная)5 |
ИАД-01.100-1.000-О1УП |
1 шт. |
|
Сумка (увеличенная)5 |
ИАД-01.100-1.100-О1УП |
1 шт. |
|
Сумка (Premium)5 |
ИАД-01.100-1.200-О1УП |
1 шт. |
|
Коробка (Classic)6 |
ИАД-01.100-1.000-О2УП |
1 шт. |
|
Коробка (Luxe)6 |
ИАД-01.100-1.100-О2УП |
1 шт. |
|
Футляр (при необходимости) |
— |
1 шт. |
|
Паспорт |
ИАД-01.100.001-О1ПС |
1 экз. |
|
Инструкция |
ИАД-01.100.001-02ИП |
1 экз. |
|
1 - Тип манометра определяется при заказе. 2 - Поставляется только для варианта исполнения ИАД-01-1-«Адъютор». 3 - Тип и количество манжет определяется при заказе. 4 - Тип и количество стетофонендоскопов определяется при заказе. 5 - Тип сумки определяется при заказе. 6 - Тип коробки определяется при заказе. | ||
Сведения о методах измерений
приведены в разделе «4. Порядок работы» паспортов ИАД-01.100.001-01ПС,
ИАД-01.200.001-01ПС.
Нормативные документы
ГОСТ ISO 81060-1-2021 «Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Требования и методы испытаний моделей с неавтоматическим типом измерения»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении
государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа»;
ТУ 26.60.12-003-58286981-2019 с изменением 3 Измерители артериального давления серии ИАД-01-«Адъютор». Технические условия.
