Мультиметры цифровые RGK DM
| Номер в ГРСИ РФ: | 81409-21 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | Фирма "UNI TREND TECHNOLOGY (CHINA) CO., LTD", Китай |
Мультиметры цифровые RGK DM (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления постоянному току; электрической емкости; частоты; температуры с помощью преобразователей термоэлектрических (термопар).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 81409-21 |
| Наименование | Мультиметры цифровые |
| Модель | RGK DM |
| Страна-производитель | КИТАЙ |
| Срок свидетельства (Или заводской номер) | 30.03.2026 |
Производитель / Заявитель
Компания "UNI-TREND TECHNOLOGY (CHINA) CO., LTD", Китай
КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 16459 |
| Найдено поверителей | 135 |
| Успешных поверок (СИ пригодно) | 16402 (100%) |
| Неуспешных поверок (СИ непригодно) | 57 (0%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 81409-21: Описание типа СИ | Скачать | 625 КБ | |
| 81409-21: Методика поверки ИЦРМ-МП-131-20 | Скачать | 13.8 MБ |
Описание типа
Назначение
Мультиметры цифровые RGK DM (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления постоянному току; электрической емкости; частоты; температуры с помощью преобразователей термоэлектрических (термопар).
Описание
Мультиметры представляют собой портативные переносные цифровые измерительные приборы (ЦИП), построенные на базе специализированных интегральных микросхем для мультиметров.
Принцип действия мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом индикаторе (ЖКИ).
Мультиметры выпускаются в следующих модификациях: RGK DM-10, RGK DM-12, RGK DM-15, RGK DM-20, RGK DM-25, RGK DM-30, RGK DM-40, RGK DM-50.
Модификации отличаются между собой набором выполняемых функций, напряжением питания, габаритными размерами и массой.
Функциональные отличия модификаций представлены в таблице 1.
Для измерений напряжения и силы переменного тока в мультиметрах использованы детекторы среднеквадратических (RMS) или истинных среднеквадратических (True RMS) значений.
Управление процессами измерений осуществляется при помощи встроенного микроконтроллера. Результаты измерений отображаются на ЖКИ в цифровом виде и в виде сегментной гистограммы (модификации RGK DM-40, RGK DM-50).
Мультиметры имеют сервисные функции индикации заряда батареи питания, подсветки ЖКИ, автоматического отключения при бездействии, удержания показаний, регистрации минимальных и максимальных значений, перегрузки, автоматического/ручного выбора диапазона измерений. Также мультиметры обладают функциями определения целостности цепи, коэффициента заполнения, проверки диодов, транзисторов, бесконтактного датчика напряжения, фильтра нижних частот.
Основные узлы мультиметров: входные делители, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, блок питания, клавиатура, ЖКИ.
Конструктивно мультиметры выполнены в пластиковых корпусах прямоугольной формы. На лицевой панели расположены ЖКИ, функциональные клавиши, поворотный переключатель режимов работы, входные разъемы.
На задней панели находятся батарейный отсек и подставка для удобства работы с мультиметром в настольном положении.
Общий вид мультиметров представлен на рисунках 1 - 8. Общий вид наклеек, которые наносятся на тыльную панель корпуса мультиметров, представлен на рисунке 9, с указанием места нанесения серийного номера, места нанесения знака утверждения типа.
Нанесение знака поверки на мультиметры в обязательном порядке не предусмотрено.
Пломбирование мест настройки (регулировки) мультиметров не предусмотрено.
Место нанесения серийных номеров - на тыльной панели корпуса; способ нанесения -типографская печать на бумажной наклейке; формат - цифровой код: 8 цифр.

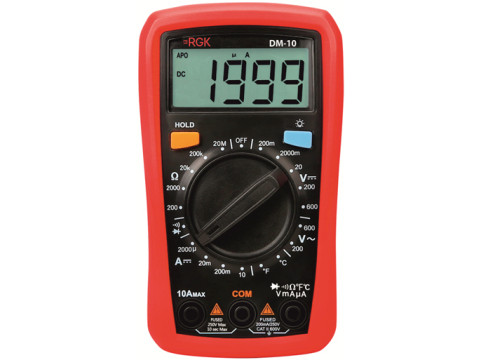

Рисунок 1 - Общий вид мультиметров модификации RGK DM-10

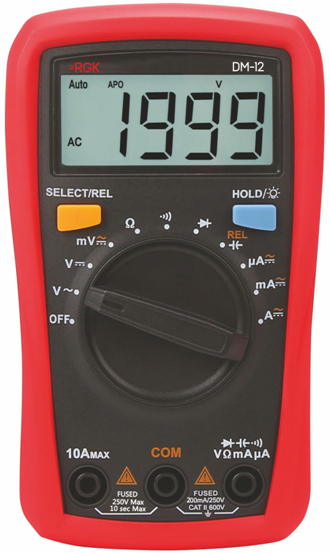

Рисунок 2 - Общий вид мультиметров модификации RGK DM-12

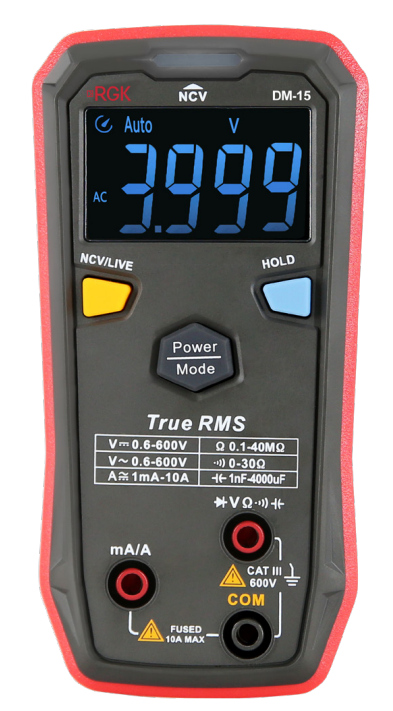

Рисунок 3 - Общий вид мультиметров модификации RGK DM-15

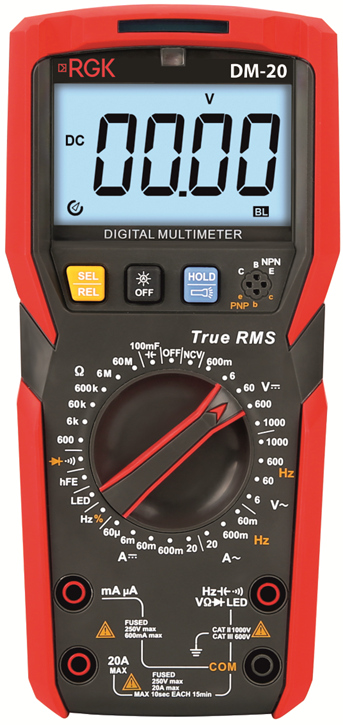

Рисунок 4 - Общий вид мультиметров модификации RGK DM-20

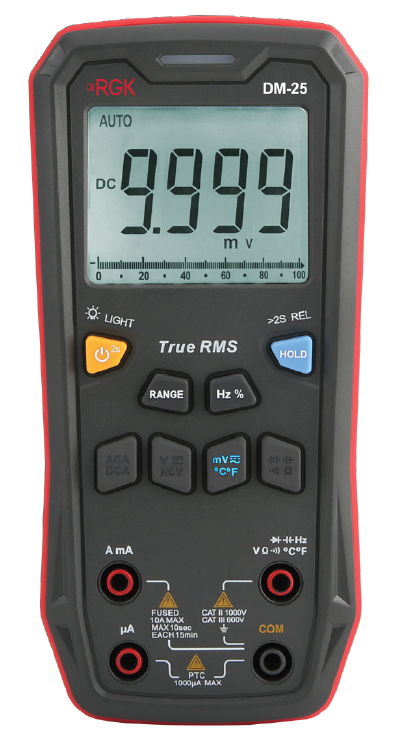

Рисунок 5 - Общий вид мультиметров модификации RGK DM-25

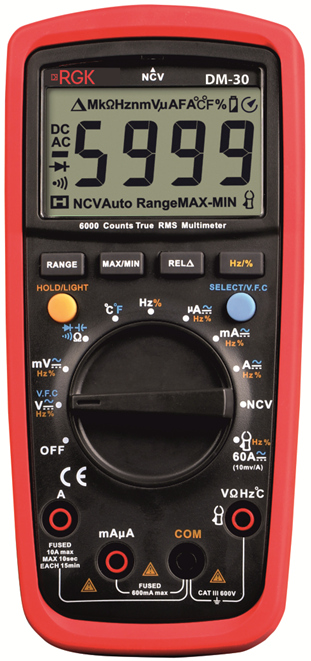

Рисунок 6 - Общий вид мультиметров модификации RGK DM-30

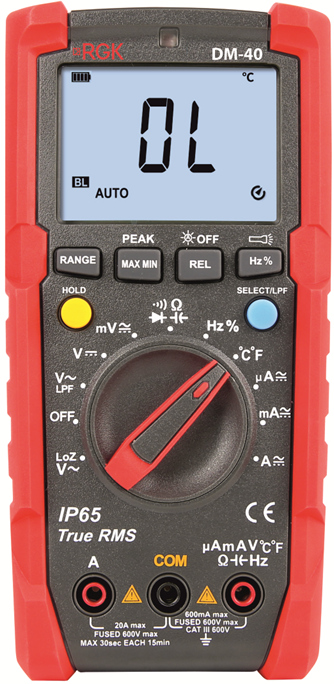

Рисунок 7 - Общий вид мультиметров модификации RGK DM-40

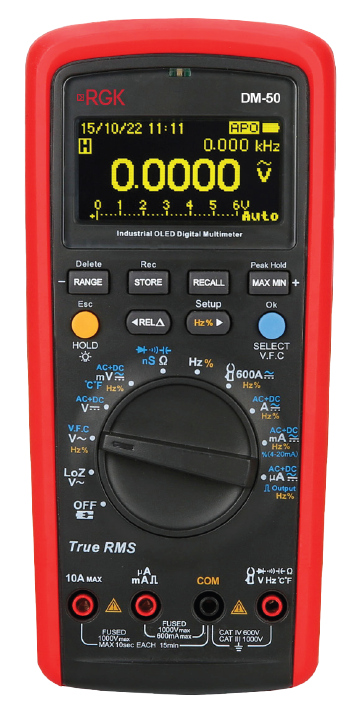

Рисунок 8 - Общий вид мультиметров модификации RGK DM-50
Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 9 - Общий вид наклеек с указанием места нанесения серийного номера и места нанесения знака утверждения типа
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Функциональные характеристики
|
Наименование характеристики |
Значение для модификаций | |||||||
|
RGK DM-10 |
RGK DM-12 |
RGK DM-15 |
RGK DM-20 |
RGK DM-25 |
RGK DM-30 |
RGK DM-40 |
RGK DM-50 | |
|
Измерение напряжения постоянного тока |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
|
Измерение напряжения переменного тока |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
|
Измерение силы постоянного тока |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
|
Измерение силы переменного тока |
Нет |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
|
Измерение силы постоянного и переменного тока с помощью внешних токоизмерительных клещей |
Нет |
Нет |
Нет |
Нет |
Нет |
Да |
Нет |
Да |
|
Наименование характеристики |
Значение для модификаций | |||||||
|
RGK DM-10 |
RGK DM-12 |
RGK DM-15 |
RGK DM-20 |
RGK DM-25 |
RGK DM-30 |
RGK DM-40 |
RGK DM-50 | |
|
Измерение электрического сопротивления постоянному току |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
|
Измерение электрической емкости |
Нет |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
|
Измерение частоты |
Нет |
Нет |
Нет |
Да |
Да |
Да |
Да |
Да |
|
Измерение температуры с помощью термопар |
Да |
Нет |
Нет |
Нет |
Да |
Да |
Да |
Да |
|
Относительные измерения |
Нет |
Нет |
Нет |
Да |
Да |
Да |
Да |
Да |
|
Проверка целостности цепи |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
|
Проверка диодов |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
|
Проверка светодиодов |
Нет |
Нет |
Нет |
Да |
Нет |
Нет |
Нет |
Нет |
|
Проверка транзисторов |
Нет |
Нет |
Нет |
Да |
Нет |
Нет |
Нет |
Нет |
|
Датчик напряжения |
Нет |
Нет |
Да |
Да |
Да |
Да |
Нет |
Нет |
|
Фильтр нижних частот |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Да |
Да |
|
Функция удержания показаний |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
|
Функция регистрации минимальных и максимальных значений |
Нет |
Нет |
Нет |
Нет |
Нет |
Да |
Да |
Да |
|
Метод измерений RMS |
Да |
Да |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
|
Метод измерений True RMS |
Нет |
Нет |
Да |
Да |
Да |
Да |
Да |
Да |
Таблица 2 - Метрологические характеристики мультиметров модификации RGK DM-10 в режиме измерений напряжения постоянного тока ______________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мВ, В |
|
200,0 мВ |
0,1 мВ |
±(0,007^U+3 е.м.р.) |
|
2000 мВ |
1 мВ |
±(0,005^U+2 е.м.р.) |
|
20,00 В |
0,01 В |
±(0,007^U+3 е.м.р.) |
|
200,0 В |
0,1 В | |
|
600 В |
1 В |
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В
Таблица 3 - Метрологические характеристики мультиметров модификации RGK DM-10 в
режиме измерений напряжения переменного тока
|
Пределы измерений, В |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)), В |
Пределы допускаемой абсолютной основной погрешности измерений, В |
|
200,0 |
от 40 до 400 |
0,1 |
±(0,012-U+3 е.м.р.) |
|
600 |
1 |
Примечание - U - измеренное значение напряжения переменного тока, В
Таблица 4 - Метрологические характеристики мультиметров модификации RGK DM-10 в
режиме измерений силы постоянного тока
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А |
|
2000 мкА |
1 мкА |
±(0,01-1+2 е.м.р.) |
|
20,00 мА |
0,01 мА | |
|
200,0 мА |
0,1 мА | |
|
10,00 А |
0,01 А | |
|
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А | ||
Таблица 5 - Метрологические характеристики мультиметров модификации RGK DM-10 в режиме измерений электрического сопротивления постоянному току_________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм |
|
200,0 Ом |
0,1 Ом |
±(0,01-R+2 е.м.р.) |
|
2000 Ом |
1 Ом |
±(0,008-R+2 е.м.р.) |
|
20,00 кОм |
0,01 кОм | |
|
200,0 кОм |
0,1 кОм | |
|
20,00 МОм |
0,01 МОм |
±(0,012-R+3 е.м.р.) |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
Таблица 6 - Метрологические характеристики мультиметров модификации RGK DM-10 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) __________________________________________
|
Поддиапазоны измерений,°С |
Разрешение (единица младшего разряда (е.м.р.)),°С |
Пределы допускаемой абсолютной основной погрешности измерений, °C1) |
|
от -20 до 0 включ. |
1 |
±4 е.м.р. |
|
св. 0 до +100 включ. |
±(0,01-T+4 е.м.р.) | |
|
св. +100 до +600 включ. |
±(0,02^T+4 е.м.р.) | |
|
Примечания T - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары | ||
Таблица 7 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений напряжения постоянного тока ______________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мВ, В |
|
200,0 мВ |
0,1 мВ |
±(0,007^U+3 е.м.р.) |
|
2000 мВ |
1 мВ |
±(0,005^U+2 е.м.р.) |
|
20,00 В |
0,01 В |
±(0,007^U+3 е.м.р.) |
|
200,0 В |
0,1 В | |
|
600 В |
1 В |
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В
Таблица 8 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений напряжения . переменного тока_________________________________________
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мВ, В |
|
200,0 мВ |
от 40 до 400 |
0,1 мВ |
±(0,01-U+2 е.м.р.) |
|
2000 мВ |
1 мВ |
±(0,007^U+3 е.м.р.) | |
|
20,00 В |
0,01 В |
±(0,01-U+2 е.м.р.) | |
|
200,0 В |
0,1 В |
±(0,012-U+3 е.м.р.) | |
|
600 В |
1 В | ||
|
Примечание - U - измеренное значение напряжения переменного тока, мВ, В | |||
Таблица 9 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений силы постоянного тока_____________________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А |
|
200,0 мкА |
0,1 мкА |
±(0,01-1+2 е.м.р.) |
|
2000 мкА |
1 мкА | |
|
20,00 мА |
0,01 мА | |
|
200,0 мА |
0,1 мА | |
|
2,000 А |
0,001 А | |
|
10,00 А |
0,01 А | |
|
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А | ||
Таблица 10 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений силы переменного тока_____________________________________________
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А |
|
200,0 мкА |
от 40 до 400 |
0,1 мкА |
±(0,012-1+3 е.м.р.) |
|
2000 мкА |
1 мкА | ||
|
20,00 мА |
0,01 мА | ||
|
200,0 мА |
0,1 мА | ||
|
2,000 А |
0,001 А |
±(0,015-1+5 е.м.р.) | |
|
10,00 А |
0,01 А | ||
|
Примечание - I - измеренное значение силы переменного тока, мкА, мА, А | |||
Таблица 11 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений электрического сопротивления постоянному току_________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм |
|
200,0 Ом |
0,1 Ом |
±(0,01-R+2 е.м.р.) |
|
2000 Ом |
1 Ом |
±(0,008-R+2 е.м.р.) |
|
20,00 кОм |
0,01 кОм | |
|
200,0 кОм |
0,1 кОм | |
|
20,00 МОм |
0,01 МОм |
±(0,012-R+3 е.м.р.) |
|
200,0 МОм |
0,1 МОм |
±(0,05-R+10 е.м.р.) |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
Таблица 12 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений электрической емкости_____________________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, нФ, мкФ, мФ |
|
2,000 нФ |
0,001 нФ |
±(0,05^C+5 е.м.р.) |
|
20,00 нФ |
0,01 нФ |
±(0,04-C+8 е.м.р.) |
|
200,0 нФ |
0,1 нФ | |
|
2,000 мкФ |
0,001 мкФ | |
|
20,00 мкФ |
0,01 мкФ | |
|
200,0 мкФ |
0,1 мкФ | |
|
2,000 мФ |
0,001 мФ |
±0,1-C |
|
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
Таблица 13 - Метрологические характеристики мультиметров модификации RGK DM-15 в режиме измерений напряжения постоянного тока_______________________________________
|
Поддиапазоны измерений, В |
Разрешение (единица младшего разряда (е.м.р.)), В |
Пределы допускаемой абсолютной основной погрешности измерений, В |
|
от 0,000 до 4,299 включ. |
0,001 |
±(0,005^U+3 е.м.р.) |
|
св. 4,299 до 42,99 включ. |
0,01 | |
|
св. 42,99 до 429,9 включ. |
0,1 | |
|
св. 429,9 до 600 включ. |
1 |
Примечание - U - измеренное значение напряжения постоянного тока, В
Таблица 14 - Метрологические характеристики мультиметров модификации RGK DM-15 в режиме измерений напряжения переменного тока_______________________________________
|
Поддиапазоны измерений, В |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)), В |
Пределы допускаемой абсолютной основной погрешности измерений, В |
|
от 0,000 до 4,299 включ. |
от 45 до 400 |
0,001 |
±(0,01-U+5 е.м.р.) |
|
св. 4,299 до 42,99 включ. |
0,01 |
±(0,008^U+3 е.м.р.) | |
|
св. 42,99 до 429,9 включ. |
0,1 | ||
|
св. 429,9 до 600 включ. |
1 |
Примечание - U - измеренное значение напряжения переменного тока, В
Таблица 15 - Метрологические характеристики мультиметров модификации RGK DM-15 в режиме измерений силы постоянного тока_____________________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мА, А |
|
999,9 мА |
0,1 мА |
±(0,01-1+3 е.м.р.) |
|
9,999 А |
0,001 А |
Примечание - I - измеренное значение силы постоянного тока, мА, А
Таблица 16 - Метрологические характеристики мультиметров модификации RGK DM-15 в режиме измерений силы переменного тока_____________________________________________
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мА, А |
|
999,9 мА |
от 45 до 400 |
0,1 мА |
±(0,012-1+3 е.м.р.) |
|
9,999 А |
0,001 А |
Примечание - I - измеренное значение силы переменного тока, мА, А
Таблица 17 - Метрологические характеристики мультиметров модификации RGK DM-15 в режиме измерений электрического сопротивления постоянному току_________________________
|
Поддиапазоны измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм |
|
от 0,0 до 429,0 Ом включ. |
0,1 Ом |
±(0,01-R+2 е.м.р.) |
|
св. 0,429 до 4,299 кОм включ. |
0,001 кОм |
±(0,008-R+2 е.м.р.) |
|
св. 4,299 до 42,99 кОм включ. |
0,01 кОм | |
|
св. 42,99 до 429,0 кОм включ. |
0,1 кОм | |
|
св. 0,429 до 4,299 МОм включ. |
0,001 МОм |
±(0,015-R+3 е.м.р.) |
|
св. 4,299 до 40,00 МОм включ. |
0,01 МОм |
±(0,02-R+5 е.м.р.) |
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм
Таблица 18 - Метрологические характеристики мультиметров модификации RGK DM-15 в режиме измерений электрической емкости_____________________________________________
|
Поддиапазоны измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, нФ, мкФ, мФ |
|
от 0,000 до 4,299 нФ включ. |
0,001 нФ |
±(0,04^C+10 е.м.р.) |
|
св. 4,299 до 42,99 нФ включ. |
0,01 нФ | |
|
св. 42,99 до 429,0 нФ включ. |
0,1 нФ |
±(0,04^C+5 е.м.р.) |
|
св. 0,429 до 4,299 мкФ включ. |
0,001 мкФ | |
|
св. 4,299 до 42,99 мкФ включ. |
0,01 мкФ | |
|
св. 42,99 до 429,0 мкФ включ. |
0,1 мкФ | |
|
св. 0,429 до 4,000 мФ включ. |
0,001 мФ |
±0,1-C |
|
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
Таблица 19 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений напряжения постоянного тока ______________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мВ, В |
|
600,0 мВ |
0,1 мВ |
±(0,005^U+4 е.м.р.) |
|
6,000 В |
0,001 В |
±(0,007^U+5 е.м.р.) |
|
60,00 В |
0,01 В |
±(0,007^U+3 е.м.р.) |
|
600,0 В |
0,1 В | |
|
1000 В |
1 В |
±(0,007^U+10 е.м.р.) |
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В | ||
Таблица 20 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений напряжения . переменного тока_________________________________________
|
Пределы измерений, В |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)), В |
Пределы допускаемой абсолютной основной погрешности измерений, В |
|
6,000 |
от 45 до 400 |
0,001 |
±(0,008-U+5 е.м.р.) |
|
60,00 |
0,01 | ||
|
600,0 |
0,1 | ||
|
1000 |
1 |
±(0,01-U+10 е.м.р.) | |
|
6,000 |
св. 400 до 1000 |
0,001 |
±(0,01-U+8 е.м.р.) |
|
60,00 |
0,01 |
±(0,015^U+8 е.м.р.) | |
|
600,0 |
0,1 | ||
|
1000 |
1 |
±(0,018-U+12 е.м.р.) | |
|
Примечание - U - измеренное значение напряжения переменного тока, В | |||
Таблица 21 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений силы постоянного тока_____________________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А |
|
60,00 мкА |
0,01 мкА |
±(0,008-1+8 е.м.р.) |
|
6,000 мА |
0,001 мА | |
|
60,00 мА |
0,01 мА | |
|
600,0 мА |
0,1 мА | |
|
20,00 А |
0,01 А |
±(0,02-1+5 е.м.р.) |
|
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А | ||
Таблица 22 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений силы переменного тока_____________________________________________
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мА, А |
|
60,00 мА |
от 45 до 400 |
0,01 мА |
±(0,01-1+12 е.м.р.) |
|
600,0 мА |
0,1 мА |
±(0,02-1+3 е.м.р.) | |
|
20,00 А |
0,01 А |
±(0,03-1+5 е.м.р.) | |
|
60,00 мА |
св. 400 до 1000 |
0,01 мА |
±(0,015-1+12 е.м.р.) |
|
600,0 мА |
0,1 мА |
±(0,025-1+5 е.м.р.) | |
|
20,00 А |
0,01 А |
±(0,035-1+8 е.м.р.) | |
|
Примечание - I - измеренное значение силы переменного тока, мА, А | |||
Таблица 23 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений электрического сопротивления постоянному току_________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм |
|
600,0 Ом |
0,1 Ом |
±(0,008-R+5 е.м.р.) |
|
6,000 кОм |
0,001 кОм |
±(0,008-R+3 е.м.р.) |
|
60,00 кОм |
0,01 кОм | |
|
600,0 кОм |
0,1 кОм | |
|
6,000 МОм |
0,001 МОм |
±(0,015-R+5 е.м.р.) |
|
60,00 МОм |
0,01 МОм |
±(0,015-R+25 е.м.р.) |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
Таблица 24 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений электрической емкости_____________________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, нФ, мкФ, мФ |
|
6,000 нФ |
0,001 нФ |
±(0,05<+35 е.м.р.) |
|
60,00 нФ |
0,01 нФ |
±(0,025^C+20 е.м.р.) |
|
600,0 нФ |
0,1 нФ | |
|
6,000 мкФ |
0,001 мкФ | |
|
60,00 мкФ |
0,01 мкФ | |
|
600,0 мкФ |
0,1 мкФ | |
|
6,000 мФ |
0,001 мФ |
±(0,06<+10 е.м.р.) |
|
60,00 мФ |
0,01 мФ |
±0,1< |
|
100,0 мФ |
0,1 мФ | |
|
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
Таблица 25 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений частоты__________________________________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, Гц, кГц, МГц |
|
60,00 Гц |
0,01 Гц |
±(0,001-F+4 е.м.р.) |
|
600,0 Гц |
0,1 Гц | |
|
6,000 кГц |
0,001 кГц | |
|
60,00 кГц |
0,01 кГц | |
|
600,0 кГц |
0,1 кГц | |
|
10,00 МГц |
0,01 МГц | |
|
Примечания F - измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений - 10 Гц | ||
Таблица 26 - Метрологические характеристики мультиметров модификации RGK DM-25 в режиме измерений напряжения постоянного тока ______________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мВ, В |
|
9,999 мВ |
0,001 мВ |
±(0,007^U+8 е.м.р.) |
|
99,99 мВ |
0,01 мВ |
±(0,007^U+3 е.м.р.) |
|
999,9 мВ |
0,1 мВ |
±(0,005^U+3 е.м.р.) |
|
9,999 В |
0,001 В | |
|
99,99 В |
0,01 В | |
|
999,9 В |
0,1 В | |
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В | ||
Таблица 27 - Метрологические характеристики мультиметров модификации RGK DM-25 в режиме измерений напряжения . переменного тока________________________________________
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мВ, В |
|
9,999 мВ |
от 45 до 400 |
0,001 мВ |
±(0,01-U+3 е.м.р.) |
|
99,99 мВ |
0,01 мВ | ||
|
999,9 мВ |
0,1 мВ |
±(0,008^U+3 е.м.р.) | |
|
9,999 В |
0,001 В | ||
|
99,99 В |
0,01 В | ||
|
999,9 В |
0,1 В | ||
|
Примечание - U - измеренное значение напряжения переменного тока, мВ, В | |||
Таблица 28 - Метрологические характеристики мультиметров модификации RGK DM-25 в режиме измерений силы постоянного тока_____________________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А |
|
999,9 мкА |
0,1 мкА |
±(0,008-1+3 е.м.р.) |
|
999,9 мА |
0,1 мА |
±(0,01-1+3 е.м.р.) |
|
9,999 А |
0,001 А | |
|
Примечание - |
I - измеренное значение силы постоянного тока, мкА, мА, А | |
Таблица 29 - Метрологические характеристики мультиметров модификации RGK DM-25 в режиме измерений силы переменного тока_____________________________________________
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А |
|
999,9 мкА |
от 45 до 400 |
0,1 мкА |
±(0,01-1+3 е.м.р.) |
|
999,9 мА |
0,1 мА |
±(0,012-1+3 е.м.р.) | |
|
9,999 А |
0,001 А | ||
|
Примечание - I - измеренное значение силы переменного тока, мкА, мА, А | |||
Таблица 30 - Метрологические характеристики мультиметров модификации RGK DM-25 в режиме измерений электрического сопротивления постоянному току_________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм |
|
99,99 Ом |
0,01 Ом |
±(0,008-R+8 е.м.р.) |
|
999,9 Ом |
0,1 Ом |
±(0,008-R+2 е.м.р.) |
|
9,999 кОм |
0,001 кОм | |
|
99,99 кОм |
0,01 кОм | |
|
999,9 кОм |
0,1 кОм | |
|
9,999 МОм |
0,001 МОм |
±(0,015-R+3 е.м.р.) |
|
99,99 МОм |
0,01 МОм |
±(0,02-R+5 е.м.р.) |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
Таблица 31 - Метрологические характеристики мультиметров модификации RGK DM-25 в режиме измерений электрической емкости_____________________________________________
|
Поддиапазоны измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, нФ, мкФ, мФ |
|
от 0,00 до 99,99 нФ включ. |
0,01 нФ |
±(0,04<+5 е.м.р.) |
|
св. 99,99 до 999,9 нФ включ. |
0,1 нФ | |
|
св. 0,9999 до 9,999 мкФ включ. |
0,001 мкФ | |
|
св. 9,999 до 99,99 мкФ включ. |
0,01 мкФ | |
|
св. 99,99 до 999,9 мкФ включ. |
0,1 мкФ | |
|
св. 0,9999 до 9,999 мФ включ. |
0,001 мФ |
±0,1< |
|
св. 10,00 до 42,99 мФ включ. |
0,01 мФ | |
|
св. 42,99 до 99,9 мФ включ. |
0,1 мФ |
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ
Таблица 32 - Метрологические характеристики мультиметров модификации RGK DM-25 в режиме измерений частоты_________________________________________________________
|
Поддиапазоны измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, Г ц, кГц |
|
от 10,00 до 99,99 Гц включ. |
0,01 Гц |
±(0,001-F+5 е.м.р.) |
|
св. 99,99 до 999,9 Гц включ. |
0,1 Гц | |
|
св. 0,9999 до 9,999 кГц включ. |
0,001 кГц | |
|
от 10,00 до 12,00 кГц включ. |
0,01 кГц | |
|
Примечания F - измеренное значение частоты, Гц, кГц; В диапазоне среднеквадратических значений входного напряжения переменного тока от 200 мВ до 30 В. | ||
Таблица 33 - Метрологические характеристики мультиметров модификации RGK DM-25 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K)_______________________________________________
|
Поддиапазоны измерений,°С |
Разрешение (единица младшего разряда (е.м.р.)),°С |
Пределы допускаемой абсолютной основной погрешности измерений, °C1) |
|
от -40 до 0 включ. |
1 |
±4 е.м.р. |
|
св. 0 до +100 включ. |
±(0,01-T+5 е.м.р.) | |
|
св. +100 до +400 включ. |
±(0,02^T+5 е.м.р.) | |
|
Примечания T - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары | ||
Таблица 34 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений напряжения постоянного тока ______________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мВ, В |
|
60,00 мВ |
0,01 мВ |
±(0,005^U+2 е.м.р.) |
|
600,0 мВ |
0,1 мВ | |
|
6,000 В |
0,001 В |
±(0,007^U+3 е.м.р.) |
|
60,00 В |
0,01 В | |
|
600,0 В |
0,1 В | |
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В | ||
Таблица 35 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений напряжения . переменного тока_________________________________________
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мВ, В |
|
60,00 мВ |
от 45 до 1000 |
0,01 мВ |
±(0,01-U+3 е.м.р.) |
|
600,0 мВ |
0,1 мВ | ||
|
6,000 В |
0,001 В |
±(0,008-U+3 е.м.р.) | |
|
60,00 В |
0,01 В | ||
|
600,0 В |
0,1 В | ||
|
Примечание - U - измеренное значение напряжения переменного тока, мВ, В | |||
Таблица 36 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений силы постоянного тока_____________________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А |
|
600,0 мкА |
0,1 мкА |
±(0,007-1+2 е.м.р.) |
|
6000 мкА |
1 мкА | |
|
60,00 мА |
0,01 мА | |
|
600,0 мА |
0,1 мА | |
|
6,000 А |
0,001 А |
±(0,01-1+3 е.м.р.) |
|
10,00 А |
0,01 А | |
|
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А | ||
Таблица 37 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений силы переменного тока_____________________________________________
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А |
|
600,0 мкА |
от 45 до 1000 |
0,1 мкА |
±(0,01-1+3 е.м.р.) |
|
6000 мкА |
1 мкА | ||
|
60,00 мА |
0,01 мА | ||
|
600,0 мА |
0,1 мА | ||
|
6,000 А |
0,001 А |
±(0,012-1+3 е.м.р.) | |
|
10,00 А |
0,01 А | ||
|
Примечание - I - измеренное значение силы переменного тока, мкА, мА, А | |||
Таблица 38 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений электрического сопротивления постоянному току_________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм |
|
600,0 Ом |
0,1 Ом |
±(0,01-R+2 е.м.р.) |
|
6,000 кОм |
0,001 кОм | |
|
60,00 кОм |
0,01 кОм |
±(0,008-R+2 е.м.р.) |
|
600,0 кОм |
0,1 кОм | |
|
6,000 МОм |
0,001 МОм |
±(0,012-R+3 е.м.р.) |
|
60,00 МОм |
0,01 МОм |
±(0,015-R+5 е.м.р.) |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
Таблица 39 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений электрической емкости_____________________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, нФ, мкФ, мФ |
|
9,999 нФ |
0,001 нФ |
±(0,04-C+10 е.м.р.) |
|
99,99 нФ |
0,01 нФ |
±(0,04^C+5 е.м.р.) |
|
999,9 нФ |
0,1 нФ | |
|
9,999 мкФ |
0,001 мкФ | |
|
99,99 мкФ |
0,01 мкФ | |
|
999,9 мкФ |
0,1 мкФ | |
|
9,999 мФ |
0,001 мФ |
±0,1-C |
|
99,99 мФ |
0,01 мФ | |
|
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
Таблица 40 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений частоты__________________________________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, Гц, кГц, МГц |
|
99,99 Гц |
0,01 Гц |
±(0,001-F+4 е.м.р.) |
|
999,9 Гц |
0,1 Гц | |
|
9,999 кГц |
0,001 кГц | |
|
99,99 кГц |
0,01 кГц | |
|
999,9 кГц |
0,1 кГц | |
|
9,999 МГц |
0,001 МГц | |
|
Примечания F - измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений - 9,999 Гц | ||
Таблица 41 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) __________________________________________
|
Поддиапазоны измерений,°С |
Разрешение (единица младшего разряда (е.м.р.)),°С |
Пределы допускаемой абсолютной основной погрешности измерений, °С1) |
|
от -20 до 0 включ. |
1 |
±3 е.м.р. |
|
св. 0 до +100 включ. |
±(0,01-T+3 е.м.р.) | |
|
св. +100 до +400 включ. |
±(0,02^T+3 е.м.р.) | |
|
Примечания T - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары | ||
Таблица 42 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений напряжения постоянного тока ______________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мВ, В |
|
600,0 мВ |
0,1 мВ |
±(0,007^U+3 е.м.р.) |
|
6,000 В |
0,001 В |
±(0,005^U+3 е.м.р.) |
|
60,00 В |
0,01 В |
±(0,007^U+3 е.м.р.) |
|
600,0 В |
0,1 В | |
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В | ||
Таблица 43 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений напряжения . переменного тока_________________________________________
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мВ, В |
|
600,0 мВ |
от 40 до 400 |
0,1 мВ |
±(0,01-U+4 е.м.р.) |
|
6,000 В |
0,001 В |
±(0,007^U+3 е.м.р.) | |
|
60,00 В |
0,01 В |
±(0,01-U+3 е.м.р.) | |
|
600,0 В |
0,1 В | ||
|
600,0 В 1) |
0,1 В |
±(0,02^U+5 е.м.р.) | |
|
600,0 В 2) |
от 40 до 200 |
0,1 В | |
|
Примечания U - измеренное значение напряжения переменного тока, мВ, В; 1) - в режиме измерений с низким импедансом (LoZ); 2) - в режиме измерений с фильтром нижних частот (LPF) | |||
Таблица 44 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений силы постоянного тока_____________________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А |
|
600,0 мкА |
0,1 мкА |
±(0,008-1+3 е.м.р.) |
|
6000 мкА |
1 мкА | |
|
60,00 мА |
0,01 мА | |
|
600,0 мА |
0,1 мА | |
|
6,000 А |
0,001 А |
±(0,01-1+3 е.м.р.) |
|
20,00 А |
0,01 А |
±(0,012-1+5 е.м.р.) |
|
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А | ||
Таблица 45 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений силы переменного тока_____________________________________________
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А |
|
600,0 мкА |
от 40 до 400 |
0,1 мкА |
±(0,01-1+3 е.м.р.) |
|
6000 мкА |
1 мкА | ||
|
60,00 мА |
0,01 мА | ||
|
600,0 мА |
0,1 мА | ||
|
6,000 А |
0,001 А |
±(0,012-1+3 е.м.р.) | |
|
20,00 А |
0,01 А |
±(0,015-1+5 е.м.р.) | |
|
Примечание - I - измеренное значение силы переменного тока, мкА, мА, А | |||
Таблица 46 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений электрического сопротивления постоянному току_________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм |
|
600,0 Ом |
0,1 Ом |
±(0,01-R+2 е.м.р.) |
|
6,000 кОм |
0,001 кОм |
±(0,008-R+2 е.м.р.) |
|
60,00 кОм |
0,01 кОм | |
|
600,0 кОм |
0,1 кОм | |
|
6,000 МОм |
0,001 МОм |
±(0,012-R+3 е.м.р.) |
|
60,00 МОм |
0,01 МОм |
±(0,025-R+5 е.м.р.) |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
Таблица 47 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений электрической емкости_____________________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, нФ, мкФ, мФ |
|
6,000 нФ |
0,001 нФ |
±(0,04^C+8 е.м.р.) |
|
60,00 нФ |
0,01 нФ |
±(0,03^C+5 е.м.р.) |
|
600,0 нФ |
0,1 нФ | |
|
6,000 мкФ |
0,001 мкФ | |
|
60,00 мкФ |
0,01 мкФ | |
|
600,0 мкФ |
0,1 мкФ | |
|
6,000 мФ |
0,001 мФ |
±0,1< |
|
60,00 мФ |
0,01 мФ | |
|
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
Таблица 48 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений частоты__________________________________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, Гц, кГц, МГц |
|
60,00 Гц |
0,01 Гц |
±(0,001-F+4 е.м.р.) |
|
600,0 Гц |
0,1 Гц | |
|
6,000 кГц |
0,001 кГц | |
|
60,00 кГц |
0,01 кГц | |
|
600,0 кГц |
0,1 кГц | |
|
1,000 МГц |
0,001 МГц | |
|
Примечания F - измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений - 10 Гц | ||
Таблица 49 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) ________________________________________
|
Диапазон измерений,°С |
Разрешение (единица младшего разряда (е.м.р.)),°С |
Пределы допускаемой абсолютной основной погрешности измерений, °C1) |
|
от -20 до +400 |
0,1/1 |
±(0,0ГТ+2) |
|
Примечания T - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары | ||
Таблица 50 - Метрологические характеристики мультиметров модификации RGK DM-50 в режиме измерений напряжения постоянного тока ______________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мВ, В |
|
600,00 мВ |
0,01 мВ |
±(0,00025^U+5 е.м.р.) |
|
6,0000 В |
0,1 мВ | |
|
60,000 В |
1 мВ | |
|
600,00 В |
10 мВ |
±(0,0003^U+5 е.м.р.) |
|
1000 В |
100 мВ | |
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В | ||
Таблица 51 - Метрологические характеристики мультиметров модификации RGK DM-50 в режиме измерений напряжения переменного тока_______________________________________
|
Пределы измерений |
Частота |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мВ, В |
|
600,00 мВ |
от 45 Гц до 1 кГц включ. |
0,01 мВ |
±(0,004^U+40 е.м.р.) |
|
6,0000 В |
0,1 мВ | ||
|
60,000 В |
1 мВ | ||
|
600,00 В |
10 мВ | ||
|
1000 В |
100 мВ |
±(0,006^U+40 е.м.р.) | |
|
600,00 мВ |
св. 1 кГц до 10 кГц включ. |
0,01 мВ |
±(0,05^U+40 е.м.р.) |
|
6,0000 В |
0,1 мВ |
±(0,012^U+40 е.м.р.) | |
|
60,000 В |
1 мВ | ||
|
600,00 В |
10 мВ |
±(0,03^U+40 е.м.р.) | |
|
1000 В |
100 мВ |
±(0,035^U+40 е.м.р.) | |
|
600,00 мВ |
св. 10 кГц до 20 кГц включ. |
0,01 мВ |
±(0,055^U+40 е.м.р.) |
|
6,0000 В |
0,1 мВ |
±(0,03^U+40 е.м.р.) | |
|
60,000 В |
1 мВ |
±(0,03^U+40 е.м.р.) | |
|
600,00 мВ |
св. 20 кГц до 100 кГц включ. |
0,01 мВ |
±(0,08^U+40 е.м.р.) |
|
6,0000 В |
0,1 мВ |
±(0,08^U+40 е.м.р.) | |
|
60,000 В |
1 мВ |
±(0,06^U+40 е.м.р.) | |
|
1000,0 В 1) |
от 45 Гц до 500 Гц |
0,1 В |
±(0,02^U+40 е.м.р.) |
|
600,00 В 2) |
от 45 Гц до 400 Гц |
0,01 В |
±(0,04^U+10 е.м.р.) |
|
1000,0 В 2) |
от 45 Гц до 400 Гц |
0,1 В |
Примечания
U - измеренное значение напряжения переменного тока, мВ, В;
1) - в режиме измерений с низким импедансом (LoZ);
2) - в режиме измерений с фильтром нижних частот (VFC)
Таблица 52 - Метрологические характеристики мультиметров модификации RGK DM-50 в режиме измерений силы постоянного тока_____________________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А |
|
600,00 мкА |
0,01 мкА |
±(0,0025-1+20 е.м.р.) |
|
6000,0 мкА |
0,1 мкА |
±(0,0025-1+2 е.м.р.) |
|
60,000 мА |
1 мкА |
±(0,0015-1+10 е.м.р.) |
|
600,00 мА |
10 мкА |
±(0,0015-1+10 е.м.р.) |
|
6,0000 А |
100 мкА |
±(0,005-1+10 е.м.р.) |
|
10,000 А |
1 мА |
±(0,005-1+2 е.м.р.) |
|
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А | ||
Таблица 53 - Метрологические характеристики мультиметров модификации RGK DM-50 в режиме измерений силы переменного тока_____________________________________________
|
Пределы измерений |
Частота |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А |
|
600,00 мкА |
от 45 Гц до 1 кГц включ. |
0,01 мкА |
±(0,0075^1+20 е.м.р.) |
|
6000,0 мкА |
0,1 мкА | ||
|
60,000 мА |
1 мкА | ||
|
600,00 мА |
10 мкА | ||
|
6,0000 А |
100 мкА |
±(0,015-1+20 е.м.р.) | |
|
10,000 А |
1 мА |
±(0,015-1+5 е.м.р.) | |
|
600,00 мкА |
св. 1 кГц до 5 кГц включ. |
0,01 мкА |
±(0,012-1+40 е.м.р.) |
|
6000,0 мкА |
0,1 мкА | ||
|
60,000 мА |
1 мкА | ||
|
600,00 мА |
10 мкА |
±(0,015-1+10 е.м.р.) | |
|
6,0000 А |
100 мкА |
±(0,064+40 е.м.р.) | |
|
10,000 А |
1 мА |
±(0,05-1+10 е.м.р.) | |
|
600,00 мкА |
св. 5 кГц до 10 кГц включ. |
0,01 мкА |
±(0,012-1+40 е.м.р.) |
|
6000,0 мкА |
0,1 мкА | ||
|
60,000 мА |
1 мкА | ||
|
600,00 мА |
10 мкА |
±(0,015-1+ 10 е.м.р) | |
|
Примечание - I - измеренное значение силы переменного тока, мкА, мА, А | |||
Таблица 54 - Метрологические характеристики мультиметров модификации RGK DM-50 в режиме измерений электрического сопротивления постоянному току_________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм |
|
600,00 Ом |
0,01 Ом |
±(0,0005-R+10 е.м.р.) |
|
6,0000 кОм |
0,1 Ом |
±(0,0005-R+2 е.м.р.) |
|
60,000 кОм |
1 Ом |
±(0,0005-R+2 е.м.р.) |
|
600,00 кОм |
10 Ом |
±(0,0005-R+2 е.м.р.) |
|
6,0000 МОм |
100 Ом |
±(0,0015-R+5 е.м.р.) |
|
60,000 МОм |
1 кОм |
±(0,03-R+2 е.м.р.) |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
Таблица 55 - Метрологические характеристики мультиметров модификации RGK DM-50 в режиме измерений электрической емкости_____________________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной основной погрешности измерений, нФ, мкФ, мФ |
|
6,000 нФ |
1 пФ |
±(0,03<+30 е.м.р.) |
|
60,00 нФ |
10 пФ |
±(0,025<+5 е.м.р.) |
|
600,0 нФ |
100 пФ | |
|
6,000 мкФ |
1 нФ | |
|
60,00 мкФ |
10 нФ | |
|
600,0 мкФ |
100 нФ |
±0,1< |
|
6,000 мФ |
1 мкФ | |
|
60,00 мФ |
10 мкФ | |
|
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
Таблица 56 - Метрологические характеристики мультиметров модификации RGK DM-50 в режиме измерений частоты__________________________________________________________
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
|
60,000 Гц |
0,001 Гц |
±(0,0001-F+5 е.м.р.) |
|
600,00 Гц |
0,01 Гц | |
|
6,0000 кГц |
0,0001 кГц | |
|
60,000 кГц |
0,001 кГц | |
|
600,00 кГц |
0,01 кГц | |
|
1,0000 МГц |
0,0001 МГц | |
|
10,000 МГц |
0,001 МГц | |
|
Примечания F - измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений - 9,999 Гц; В диапазонах среднеквадратических значений входного напряжения переменного тока от 500 мВ до 30 В для значений частот не более 100 кГц, от 600 мВ до 30 В для диапазона частот от 100 кГц до 1 МГц включ., от 1 В до 30 В для диапазона частот от 1 МГц до 10 МГц включ. | ||
Таблица 57 - Метрологические характеристики мультиметров модификации RGK DM-50 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K)________________________________________________
|
Поддиапазоны измерений,°С |
Разрешение (единица младшего разряда (е.м.р.)),°С |
Пределы допускаемой абсолютной основной погрешности измерений, °C1) |
|
от -40 до 0 включ. |
0,1 |
±(0,02^T|+30 е.м.р.) |
|
св. 0 до +100 включ. |
±(0,01-T+30 е.м.р.) | |
|
св. +100 до +400 включ. |
±0,025^T | |
|
Примечания T - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары | ||
Таблица 58 - Температурные коэффициенты
|
Модификация |
Температурный коэффициент, Х1)/°С |
|
RGK DM-10, RGK DM-12, RGK DM-15, RGK DM-20, RGK DM-25, RGK DM-30, RGK DM-40, RGK DM-50 |
0,1 |
|
1) - единицы величин измеряемой физической величины. Температурный коэффициент распространяется на все физические величины, измеряемые указанными модификациями. | |
Таблица 59 - Основные технические характеристики модификаций RGK DM-10, RGK DM-12,
RGK DM-15, RGK DM-20_________________________________________________
|
Наименование характеристики |
Значение для модификаций | |||
|
RGK DM-10 |
RGK DM-12 |
RGK DM-15 |
RGK DM-20 | |
|
Параметры электрического питания: - напряжение постоянного тока, В |
3,0 |
3,0 |
3,0 |
6,0 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
134x78x46 |
134x78x46 |
130x65x28 |
190x89x53 |
|
Масса, кг (без батарей) |
0,185 |
0,185 |
0,126 |
0,320 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +18 до +28 от 30 до 80 | |||
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 0 до +40 75 при температуре от 0 до +30 °С включ. 50 при температуре св. +30 до +40 °С включ. | |||
|
Средний срок службы, лет |
10 | |||
|
Средняя наработка на отказ, ч |
10000 | |||
Таблица 60 - Основные технические характеристики модификаций RGK DM-25, RGK DM-30,
RGK DM-40, RGK DM-50__________________________________________________
|
Наименование характеристики |
Значение для модификаций | |||
|
RGK DM-25 |
RGK DM-30 |
RGK DM-40 |
RGK DM-50 | |
|
Параметры электрического питания: - напряжение постоянного тока, В |
4,5 |
3 |
9 |
7,4 |
|
Габаритные размеры, мм, (длинаxширинаxвысота) |
169x81x46 |
175x81x47 |
180x87x59 |
206x95x53 |
|
Масса, кг (без батарей) |
0,274 |
0,325 |
0,394 |
0,500 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +18 до +28 от 30 до 80 |
от +18 до +28 от 30 до 75 | ||
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 0 до +40 75 при температуре от 0 до +30 °С включ. 50 при температуре св. +30 до +40 °С включ. | |||
|
Средний срок службы, лет |
10 | |||
|
Средняя наработка на отказ, ч |
10000 | |||
Знак утверждения типа
наносится на корпус мультиметров способом наклейки и на титульный лист руководства по эксплуатации типографским способом или способом штемпелевания.
Комплектность
Таблица 61 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мультиметр цифровой RGK DM (модификация по заказу) |
_ |
1 шт. |
|
Кабель измерительный с пробниками |
_ |
2 шт. |
|
Чехол |
_ |
1 шт. 1) |
|
Батареи питания |
_ |
1 (2, 3 или 4) шт. 2) |
|
Зарядное устройство с адаптером |
_ |
1 шт. 4) |
|
ИК-интерфейс |
_ |
1 шт. 4) |
|
Термопара типа «К» |
_ |
1 шт.3) |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
Примечания 1) - только для модификаций RGK DM-40, RGK DM-50; 2) - в зависимости от модификации; 3) - для модификаций с функцией измерений температуры; 4) - только для модификации RGK DM-50 | ||
Сведения о методах измерений
приведены в разделе 7 «Работа с прибором» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
«Мультиметры цифровые RGK DM. Стандарт предприятия».
Другие Мультиметры
