Комплексы видеофиксации транспортных потоков НАВИКАМ
| Номер в ГРСИ РФ: | 81529-21 |
|---|---|
| Производитель / заявитель: | ЗАО "Группа компаний "НАВИГАТОР" (ГК "НАВИГАТОР"), г. Орел |
Комплексы видеофиксации транспортных потоков НАВИКАМ (далее - комплексы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС, GPS, определения на их основе координат местоположения в системе координат WGS-84 и синхронизации внутренней шкалы времени комплексов с национальной шкалой координированного времени UTC(SU).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 81529-21 |
| Наименование | Комплексы видеофиксации транспортных потоков |
| Модель | НАВИКАМ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 20.04.2026 |
Производитель / Заявитель
Закрытое акционерное общество "Группа компаний "НАВИГАТОР" (ЗАО ГК "НАВИГАТОР"), г. Орел
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 17 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 17 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 81529-21: Описание типа СИ | Скачать | 339.7 КБ | |
| 81529-21: Методика поверки 842-20-09 МП | Скачать | 3.9 MБ |
Описание типа
Назначение
Комплексы видеофиксации транспортных потоков НАВИКАМ (далее - комплексы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС, GPS, определения на их основе координат местоположения в системе координат WGS-84 и синхронизации внутренней шкалы времени комплексов с национальной шкалой координированного времени UTC(SU).
Описание
Принцип действия комплексов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1, ГНСС GPS на частоте L1 с последующим определением координат местоположения, синхронизации шкалы времени комплекса с национальной шкалой координированного времени UTC(SU) и записи координат местоположения и текущего времени в видеоизображение, формируемое комплексом.
П р и м е ч а н и я
1 Параметры сигналов ГНСС согласно интерфейсного контрольного документа «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.
2 Отслеживаются сигналы ГНСС в зоне видимости на углах возвышения более 5о относительно местного горизонта.
3 Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей устройств к обнаружению и отслеживанию сигналов навигационных космических аппаратов.
Конструктивно комплексы состоят из видеоблока ГТИЯ.202162.001, блока компьютерного ГТИЯ.466256.001, блока навигационного ГТИЯ.426469.114, блока запоминающего внешнего ГТИЯ.467669.001, аккумуляторных батарей (2 шт.), комплекта соединительных кабелей и штатива.
При эксплуатации комплексы размещаются на колесное транспортное средство (измерения проводятся при полной остановке колесного транспортного средства) или неподвижный объект.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма и (или) делается запись в паспорте, заверенная подписью поверителя и знаком поверки, по заявлению владельца комплекса или лица, представившего его на поверку.

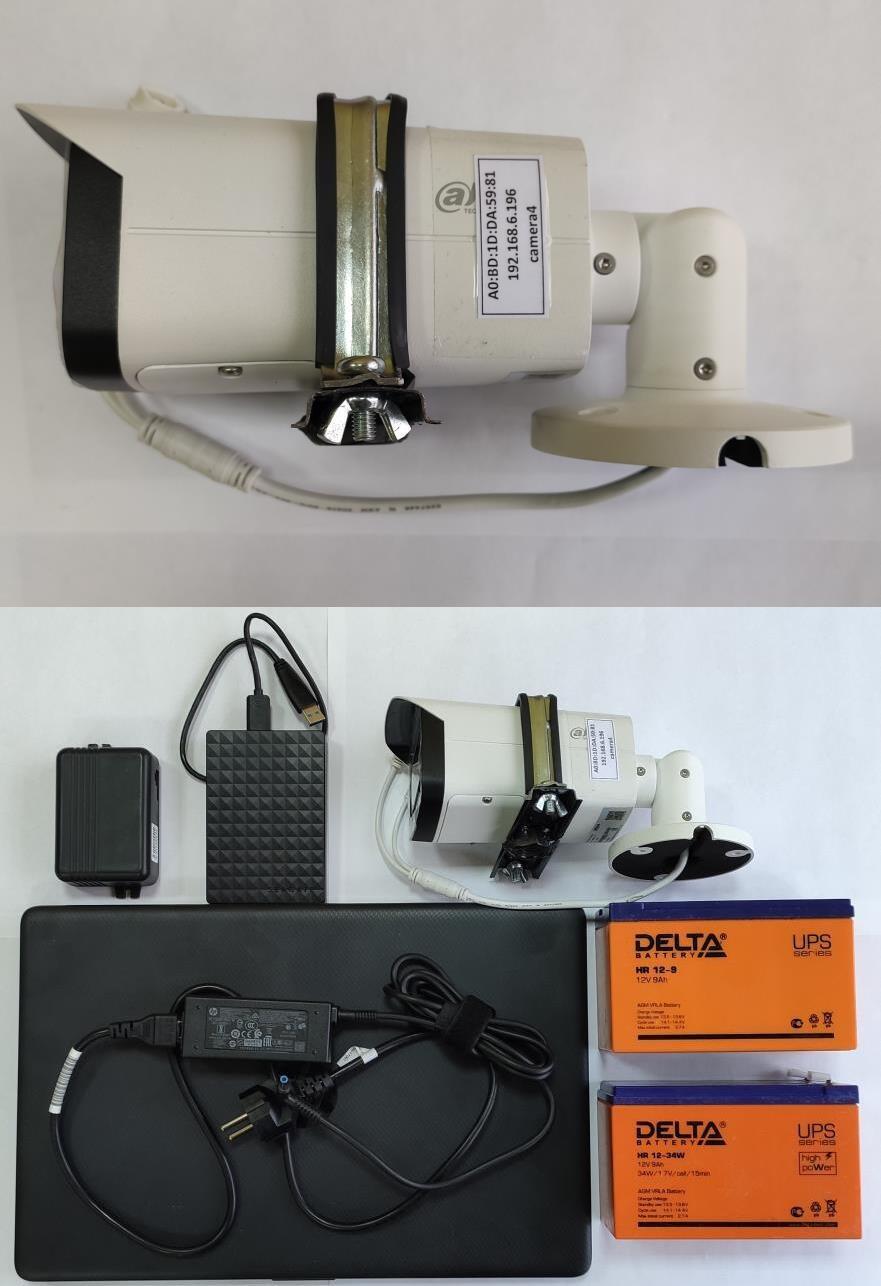

О бщий вид комплексов представлен на рисунке 1. Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунке 2.
блок навигационный
ГТИЯ.426469.114
видеоблок
ГТИЯ.202162.001
блок запоминающий
внешний ГТИЯ.467669.001
блок компьютерный ГТИЯ.466256.001
аккумуляторные батареи
Рисунок 1 - Общий вид комплексов
Рисунок 2 - Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа комплекса
Программное обеспечение
Комплексы работают под управлением специализированного программного обеспечения (далее - ПО).
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Xeoma Standard |
Smart PSS |
Cam Synchro |
|
Номер версии (идентификационный номер ПО) |
V.20.2.13 и выше |
V.2.0.0.1 и выше |
V.1.0.0.0 и выше |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения в статике при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/A) при геометрическом факторе (PDOP) не более 3, м |
±15,0 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) синхронизации внутренней шкалы времени комплекса с национальной шкалой координированного времени UTC(SU), с |
±2,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети постоянного тока, В |
от 10,8 до 13,2 |
|
Габаритные размеры составных частей комплекса, мм, не более: - видеоблок ГТИЯ.202162.001 | |
|
длина |
245 |
|
ширина |
79 |
|
высота |
76 |
|
- блок компьютерный ГТИЯ.466256.001 | |
|
длина |
370 |
|
ширина |
250 |
|
высота |
30 |
|
- блок навигационный ГТИЯ.426469.114 | |
|
длина |
92 |
|
ширина |
64 |
|
высота |
32 |
|
Масса, кг, не более: - видеоблок ГТИЯ.202162.001 |
1,0 |
|
- блок компьютерный ГТИЯ.466256.001 |
1,8 |
|
- блок навигационный ГТИЯ.426469.114 |
0,1 |
|
Рабочие условия эксплуатации видеоблока ГТИЯ.202162.001 и блока навигационного ГТИЯ.426469.114: - температура окружающего воздуха, оС - относительная влажность окружающего воздуха при 20 °С, %, |
от -25 до +55 |
|
не более |
95 |
|
Рабочие условия эксплуатации блока компьютерного ГТИЯ.466256.001, блока запоминающего внешнего ГТИЯ.467669.001, аккумуляторных батарей: - температура окружающего воздуха, оС - относительная влажность окружающего воздуха при 20 °С, %, |
от +5 до +60 |
|
не более |
80 |
Знак утверждения типа
наносится на корпус видеоблока ГТИЯ.202162.001 в виде наклейки и лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
1 Комплекс видеофиксации транспортных потоков |
НАВИКАМ |
1 шт. |
|
1.1 Видеоблок |
ГТИЯ.202162.001 |
1 шт. |
|
1.2 Блок компьютерный |
ГТИЯ.466256.001 |
1 шт. |
|
1.3 Блок навигационный |
ГТИЯ.426469.114 |
1 шт. |
|
1.4 Блок запоминающий внешний |
ГТИЯ.467669.001 |
1 шт. |
|
1.5 Аккумуляторная батарея |
- |
2 шт. (по заказу) |
|
2 Комплект соединительных проводов и кабелей |
- |
1 компл. |
|
3. Штатив |
- |
1 шт. (по заказу) |
|
4 Руководство по эксплуатации |
ГТИЯ. 203319.001 РЭ |
1 экз. |
|
5 Паспорт |
ГТИЯ. 203319.001 ПС |
1 экз. |
|
6 Методика поверки |
842-20-09 МП |
1 экз. |
Сведения о методах измерений
п. 4 «Работа с комплексом» ГТИЯ.203319.001РЭ
Нормативные документы
Приказ Росстандарта № 2831 от 29.12.2018 г «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
Комплексы видеофиксации транспортных потоков НАВИКАМ. Технические условия
ТУ 26.51.45-010-83013261-2020
