Микрометры Werka
| Номер в ГРСИ РФ: | 81712-21 |
|---|---|
| Категория: | Микрометры |
| Производитель / заявитель: | WERKA CO., LTD, КНР |
Микрометры Werka предназначены для измерений наружных линейных размеров деталей, а также общей нормали зубчатых колес.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 81712-21 |
| Действует | по 29.04.2031 |
| Наименование | Микрометры |
| Модель | Werka |
| Модификации |
МК МКЦ МЗ |
| Приказы |
№292 от
19.02.2026
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 13a13ea0-5328-b181-df49-164fa0787933 |
Производитель / Заявитель
Werka Co., Ltd, КИТАЙ, 288-1 Song Hai Rd, Zhao Xiang Town, Shanghai, P.R.
КИТАЙ
Поверка
| Методика поверки / информация о поверке |
МП 203-68-2020 Государственная система обеспечения единства измерений. Микрометры Werka. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
7671
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7432 (97%) |
| Неуспешных поверок (СИ непригодно) | 239 (3 %) |
| Актуальность информации | 21.04.2026 |
Поверители
Скачать
|
81712-21: Описание типа
2021-81712-21.pdf
|
Скачать | 377.2 КБ | |
|
81712-21: Методика поверки
2021-mp81712-21.pdf
Файл устарел
|
Скачать | 2.7 MБ | |
|
81712-21: Описание типа
2021-81712-21-1.pdf
Файл устарел
|
Скачать | 377.2 КБ | |
|
81712-21: Методика поверки
2021-mp81712-21-1.pdf
Файл устарел
|
Скачать | 2.7 MБ | |
|
81712-21: Методика поверки
МП 203-68-2020
2021-mp81712-21-2.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Микрометры Werka предназначены для измерений наружных линейных размеров деталей, а также общей нормали зубчатых колес.
Описание
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры состоят из скобы, подвижной и неподвижной измерительных пяток, микрометрического винта со стеблем и барабаном или с жидкокристаллическим экраном, стопора, трещотки или фрикционного механизма.
Микрометры выпускаются следующих видов:
- МК - с отсчетом по шкалам стебля и барабана, для измерений наружных размеров;
- МКЦ - с цифровым отсчетным устройством, для измерений наружных размеров;
- МЗ - зубомерные для измерений длины общей нормали зубчатых колес.
Микрометры модели МКЦ имеют цифровое отсчетное устройство, которое представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, таких как включение или выключение микрометра, кнопка выбора единиц измерений дюймы или миллиметры (in/mm), кнопка установки предварительного значения (TOL).
Для установки в исходное положение микрометры с нижним пределом диапазона измерений 25 мм и более имеют установочную меру с теплоизолирующими накладками. Для микрометров МЗ в качестве установочной меры используется концевая мера длины, которая входит в комплект поставки микрометра.
Логотип или werka наносится на паспорт микрометров
типографским методом, на скобу или микрометрический винт и футляр микрометров краской или методом лазерной маркировки.
Общий вид микрометров указан на рисунках 1-3.

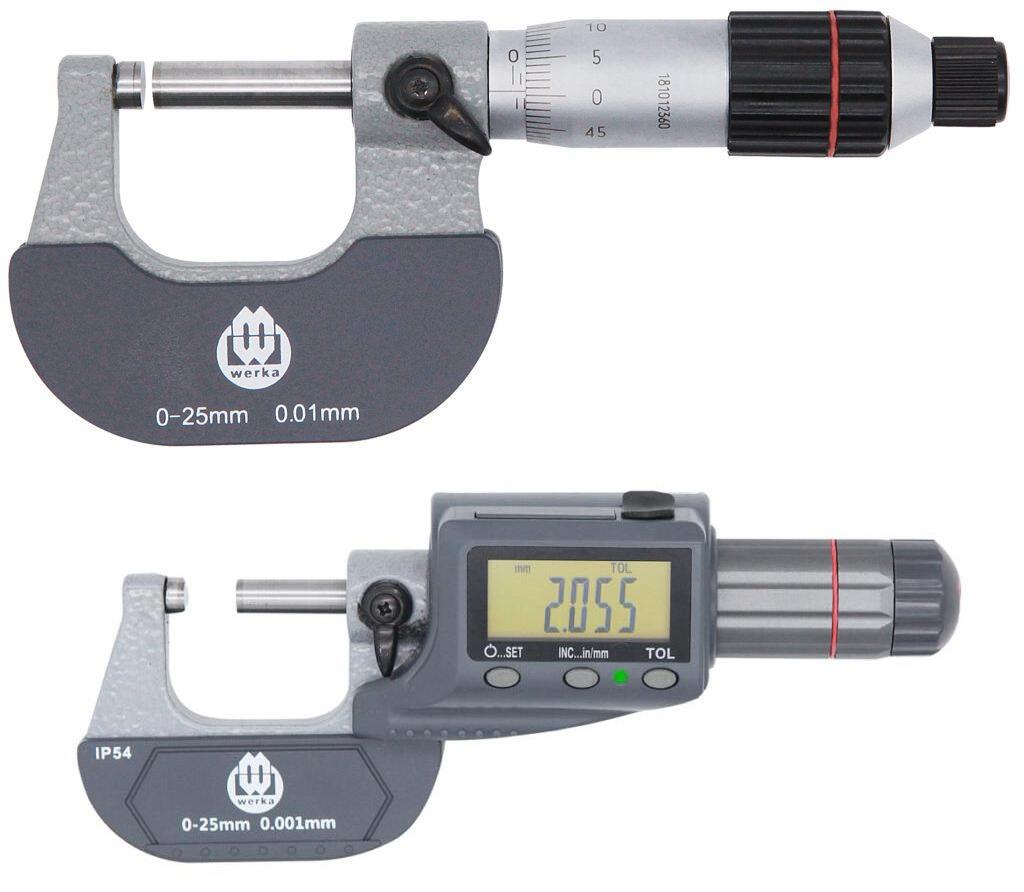

Рисунок 1 - Общий вид микрометров МК
Рисунок 2 - Общий вид микрометров МКЦ
Рисунок 3 - Общий вид микрометров МЗ
Пломбирование от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки наносится на свидетельство о поверки.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Диапазон измерений, цена деления (шаг дискретности), пределы допускаемой абсолютной погрешности в любой точке диапазона измерений при нормируемом
измерительном усилии и температуре, не превышающей значений, указанных в таблице 4
|
Обозначение |
Диапазон измерений, мм |
Цена деления (шаг дискретности) мм |
Пределы допускаемой абсолютной погрешности, мкм |
|
МК |
от 0 до 25 |
0,01 |
±4,0 |
|
от 25 до 50 |
0,01 |
±4,0 | |
|
от 50 до 75 |
0,01 |
±5,0 | |
|
от 75 до 100 |
0,01 |
±5,0 | |
|
от 100 до 125 |
0,01 |
±6,0 | |
|
от 125 до 150 |
0,01 |
±6,0 | |
|
от 0 до 25 |
0,001 |
±4,0 | |
|
от 25 до 50 |
0,001 |
±4,0 | |
|
от 50 до 75 |
0,001 |
±5,0 | |
|
от 75 до 100 |
0,001 |
±5,0 | |
|
МКЦ |
от 0 до 25 |
0,001 |
±3,0 |
|
от 25 до 50 |
0,001 |
±3,0 | |
|
от 50 до 75 |
0,001 |
±4,0 | |
|
от 75 до 100 |
0,001 |
±4,0 | |
|
от 100 до 125 |
0,001 |
±5,0 | |
|
от 125 до 150 |
0,001 |
±5,0 | |
|
МЗ |
от 0 до 25 |
0,01 |
±4,0 |
|
от 25 до 50 |
0,01 |
±4,0 | |
|
от 50 до 75 |
0,01 |
±5,0 | |
|
от 75 до 100 |
0,01 |
±5,0 |
Таблица 2 - Номинальные размеры установочных мер, входящих в комплект микрометра и отклонение от параллельности плоских измерительных поверхностей микрометров_______
|
Диапазон измерений, мм |
Номинальные размеры установочных мер, мм |
Отклонение от параллельности плоских измерительных поверхностей микрометров, мкм, не более |
|
от 0 до 25 |
- |
2,0 |
|
от 25 до 50 |
25 |
2,0 |
|
от 50 до 75 |
50 |
3,0 |
|
от 75 до 100 |
75 |
3,0 |
|
от 100 до 125 |
100 |
4,0 |
|
от 125 до 150 |
125 |
4,0 |
Таблица 3 - Номинальный размер установочных мер, допускаемое отклонение длины установочных мер от номинального размера, суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер:_______________________
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера, мкм |
Суммарный допуск параллельности (плоскопараллельности) измерительных поверхностей установочных мер, мкм, не более |
|
25; 50 |
±2,0 |
0,50 |
|
75; 100 |
±3,0 |
0,75 |
|
125 |
±4,0 |
0,85 |
Таблица 4 - Основные метрологические и технические характеристики микрометров и
установочных мер_______________________________________________________________
|
Наименование характеристики |
Значение |
|
Отклонение от плоскостности плоских измерительных поверхностей микрометров МК, МКЦ и установочных мер, мкм, не более |
0,6 |
|
Отклонение от плоскостности плоских измерительных поверхностей микрометров МЗ, мкм, не более |
0,9 |
|
Измерительное усилие, Н |
от 3 до 8 |
|
Колебание измерительного усилия микрометров, Н, не более |
2 |
|
Условия эксплуатации: -температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +16 до +24 80 |
|
Средний срок службы, лет |
3 |
Таблица 5 - Габаритные размеры микрометров и масса
|
Обозначение |
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | |||
|
МК |
от 0 до 25 |
129,5 |
56,1 |
19,9 |
0,4 |
|
от 25 до 50 |
161,1 |
73,3 |
19,9 |
0,4 | |
|
от 50 до 75 |
187,5 |
88,4 |
20,0 |
0,5 | |
|
от 75 до 100 |
215,5 |
106,8 |
20,0 |
0,7 | |
|
от 100 до 125 |
241,9 |
123,5 |
20,0 |
0,8 | |
|
от 125 до 150 |
266,3 |
141,1 |
21,0 |
0,9 | |
|
МКЦ |
от 0 до 25 |
154,5 |
64,6 |
34,2 |
0,2 |
|
от 25 до 50 |
184,4 |
82,4 |
34,2 |
0,3 | |
|
от 50 до 75 |
211,1 |
98,0 |
34,2 |
0,4 | |
|
от 75 до 100 |
238,2 |
116,2 |
34,2 |
0,6 | |
|
от 100 до 125 |
264,5 |
130,2 |
34,2 |
0,8 | |
|
от 125 до 150 |
298,3 |
148,8 |
34,2 |
0,9 | |
|
МЗ |
от 0 до 25 |
133,8 |
56,7 |
20,0 |
0,4 |
|
от 25 до 50 |
161,0 |
74,0 |
20,0 |
0,5 | |
|
от 50 до 75 |
188,5 |
88,2 |
20,0 |
0,7 | |
|
от 75 до 100 |
214,1 |
106,5 |
20,0 |
1,1 | |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Микрометр |
- |
1 шт. |
|
Установочная мера |
- |
1 шт. |
|
Элемент питания (для микрометров МКЦ) |
- |
1 шт. |
|
Ключ |
- |
1 шт. |
|
Футляр |
1 шт. | |
|
Паспорт |
МК.01.001.ПС |
1 экз. |
|
Методика поверки |
МП 203-68-2020 |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Заметки по эксплуатации и хранению» паспорта микрометров
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018.
Техническая документация изготовителя.
