81714-21: "АТОМ ИС" Системы измерительные с автоматической фото- видеофиксацией - Производители, поставщики и поверители

Системы измерительные с автоматической фото- видеофиксацией "АТОМ ИС"

Номер в ГРСИ РФ: 81714-21
Производитель / заявитель: ООО "Корда Групп", г. Санкт-Петербург
Скачать
81714-21: Описание типа
2025-81714-21-1.pdf
Скачать 259.6 КБ
81714-21: Методика поверки
2025-mp81714-21-1.pdf
Скачать 7 MБ
Нет данных о поставщике
Поверка
Системы измерительные с автоматической фото- видеофиксацией "АТОМ ИС" поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Системы измерительные с автоматической фото- видеофиксацией «АТОМ ИС» (далее - системы) предназначены для определения значений текущего времени измерений относительно национальной шкалы координированного времени UTC(SU), определения координат местоположения систем, измерения скорости движения транспортных средств (далее - ТС) в зоне контроля систем радиолокационным методом и/или по видеокадрам и на контролируемых участках дорог, измерения расстояния до ТС и угла на ТС в зоне контроля систем в автоматическом режиме.

Информация по Госреестру

Основные данные
Номер по Госреестру 81714-21
Действует по 29.04.2031
Наименование Системы измерительные с автоматической фото- видеофиксацией
Модель "АТОМ ИС"
Приказы
2813 от 22.12.2025 — О продлении срока действия утвержденных типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ f3c12fef-10fe-8353-691d-1cb84c2260d1
Производитель / Заявитель

Общество с ограниченной ответственностью «Корда Групп» (ООО «Корда Групп»), г. Санкт-Петербург; Общество с ограниченной ответственностью "ПОСТ" (ООО "ПОСТ"), г. Санкт-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки
2 года
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 2002 (100%)
Неуспешных поверок (СИ непригодно) 2 (0 %)
Актуальность информации 28.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Системы измерительные с автоматической фото- видеофиксацией "АТОМ ИС" поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

81714-21: Описание типа
2023-81714-21-1.pdf Файл устарел
Скачать 204.4 КБ
81714-21: Методика поверки
2023-mp81714-21.pdf Файл устарел
Скачать 5.7 MБ
81714-21: Описание типа
2025-81714-21.pdf Файл устарел
Скачать 259.6 КБ
81714-21: Методика поверки
2025-mp81714-21.pdf Файл устарел
Скачать 7 MБ
81714-21: Описание типа
2025-81714-21-1.pdf
Скачать 259.6 КБ
81714-21: Методика поверки
2025-mp81714-21-1.pdf
Скачать 7 MБ

Описание типа

Назначение

Системы измерительные с автоматической фото- видеофиксацией «АТОМ ИС» (далее - системы) предназначены для определения значений текущего времени измерений относительно национальной шкалы координированного времени UTC(SU), определения координат местоположения систем, измерения скорости движения транспортных средств (далее - ТС) в зоне контроля систем радиолокационным методом и/или по видеокадрам и на контролируемых участках дорог, измерения расстояния до ТС и угла на ТС в зоне контроля систем в автоматическом режиме.

Описание

Принцип действия систем при определении значений текущего времени измерений и координат местоположения систем основан на получении и обработке данных от встроенного в систему приемника сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS и синхронизации шкалы времени системы с национальной шкалой координированного времени UTC(SU) с последующей автоматической записью измеренных значений времени, координат и других результатов измерений в сохраняемые фото-и видеокадры, формируемые системой.

Принцип действия систем при измерении скорости движения как приближающихся, так и удаляющихся ТС в зоне контроля радиолокационным методом основан на измерении разности частот высокочастотных сигналов при отражении от движущегося ТС, находящегося в зоне контроля системы (эффект Доплера).

Принцип действия систем с использованием радиолокационного метода при измерении расстояния до приближающихся и удаляющихся ТС в зоне контроля основан на измерении разности фаз отраженных сигналов на различных несущих частотах.

Принцип действия систем с использованием радиолокационного метода при измерении угла на приближающиеся и удаляющиеся ТС основан на измерении разности фаз отраженных сигналов, принятых пространственно-разнесенными антеннами.

Принцип действия систем при измерении скорости движения как приближающихся, так и удаляющихся ТС в зоне контроля по видеокадрам основан на измерениях расстояния, пройденного ТС в зоне контроля от точки первой фиксации до точки последней фиксации, а также на измерениях интервала времени между моментами первой и последней фиксации ТС в зоне контроля системы.

Принцип действия систем при измерении скорости движения как приближающихся, так и удаляющихся ТС на контролируемых участках дорог основан на определении интервалов времени, за которые ТС преодолевает расстояние от точки фиксации в зоне контроля на въезде до точки фиксации в зоне контроля на выезде с контролируемого участка дороги.

Системы производятся в трех вариантах исполнений: интегрированном, дискретном и комбинированном. Варианты исполнения систем отличаются способами их размещения, используемыми аппаратными блоками и метрологическими характеристиками.

Системы в интегрированном варианте исполнения предназначены для работы в неподвижном состоянии: в непрерывном режиме при стационарном размещении на опорах, стойках и других элементах обустройства автомобильных дорог; в непрерывном режиме в течение ограниченного промежутка времени при передвижном размещении на специальных конструкциях (штативах, треногах, вышках на базе ТС); в течение ограниченного промежутка времени при мобильном размещении на борту ТС (ТС находится в неподвижном состоянии). Системы в дискретном и комбинированном вариантах исполнения предназначены для работы в неподвижном состоянии в непрерывном режиме при стационарном размещении.

В зависимости от варианта исполнения в состав систем входят: интегрированные измерительные блоки (маркировка - «IB»), видеоблоки (маркировка - «VB»), вычислительные блоки (маркировка - «CB»).

Конструктивно интегрированные измерительные блоки, видеоблоки и вычислительные блоки выполнены в ударопрочных пылевлагозащищенных корпусах с установленными герметичными разъемами для подключения внешних устройств.

Интегрированный измерительный блок («IB») содержит: видеокамеру, вычислительный модуль, приемник глобальных спутниковых навигационных систем ГЛОНАСС/GPS, накопители данных, модуль управления, информационный дисплей, системы электропитания и термостабилизации. Интегрированный измерительный блок имеет четыре варианта исполнения: «IB-RP», «IB-RI», «IB-P», «IB-I», отличающиеся наличием в своем составе радиолокационного модуля и метрологическими характеристиками.

Видеоблок («VB») содержит: видеокамеру, системы электропитания и термостабилизации. Видеоблок имеет пять вариантов исполнения: «VB-P», «VB-I», «VB-uP», «VB-uI» и «VB-S», отличающихся конструктивным исполнением и метрологическими характеристиками.

Вычислительный блок («CB») содержит: вычислительный модуль, приемник глобальных спутниковых навигационных систем ГЛОНАСС/GPS, накопители данных, модули управления, системы электропитания и термостабилизации. Вычислительный блок имеет два варианта исполнения «CB-1» и «CB-2», отличающиеся конструктивным исполнением.

Измерения скорости движения ТС в зоне контроля радиолокационным методом, расстояния до ТС и угла на ТС производятся системами при стационарном, передвижном или мобильном размещении, имеющими в составе интегрированные измерительные блоки исполнений «IB-RP», «IB-RI».

Измерения скорости движения ТС в зоне контроля по видеокадрам производятся системами при стационарном размещении, имеющими в составе интегрированные измерительные блоки исполнений «IB-RP», «IB-P» и/или видеоблоки исполнений «VB-P», «VB-uP».

Измерения скорости движения ТС на контролируемых участках дорог производятся системами при стационарном размещении, имеющими в составе интегрированные измерительные блоки исполнений «IB-RP», «IB-P» и/или видеоблоки исполнений «VB-P», «VB-uP».

Системы защищены от несанкционированного вскрытия специальными индикаторными пломбами, разрушающимися при попытке их удаления или вскрытия корпуса интегрированных измерительных блоков, видеоблоков или вычислительных блоков.

На корпусе интегрированного измерительного блока или вычислительного блока установлена шильда, содержащая наименование и заводской номер системы, наименование и исполнение интегрированного измерительного блока или вычислительного блока, заводской номер интегрированного измерительного блока или вычислительного блока, децимальный номер технических условий, устанавливающих требования к системе, дату выпуска и параметры электропитания системы, сокращенное наименование и адрес изготовителя, знак утверждения типа средства измерений и знак, удостоверяющий соответствие системы установленным требованиям.

Заводской номер системы в любом варианте исполнения указывается в цифровом формате и наносится фотохимическим способом на шильду, установленную на корпусе интегрированного измерительного блока или вычислительного блока. Наименование, заводской номер и вариант исполнения системы указываются в формуляре на нее, также в формуляре указываются исполнения и заводские номера всех составных частей из комплекта поставки.

Нанесение знака поверки на корпус интегрированных измерительных блоков, видеоблоков или вычислительных блоков не предусмотрено.

Функционально системы могут применяться для фиксации следующих видов нарушений правил дорожного движения (далее - ПДД):

- превышение установленной скорости движения ТС;

- пересечение в нарушение ПДД линий разметки проезжей части дороги;

- проезд на запрещающий сигнал светофора;

- невыполнение требования об остановке перед стоп-линией;

- невыполнение требования об остановке перед знаком стоп;

- выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора (или нарушение правил пересечения перекрестков с «вафельной» разметкой);

- поворот, или движения прямо, или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги;

- несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых ТС;

- выезд в нарушение ПДД на обочину, газоны, пешеходные тротуары, велодорожки, полосы для реверсивного движения, полосы для движения маршрутных ТС, трамвайные пути;

- выезд в нарушение ПДД на полосу, предназначенную для встречного движения;

- нарушение правил пользования внешними световыми приборами;

- нарушение правил применения ремней безопасности или мотошлемов;

- несоблюдение требований, запрещающих остановку или стоянку ТС;

- нарушение правил пользования телефоном водителем ТС;

- движение ТС во встречном направлении по дороге с односторонним движением;

- нарушение требований об обязательном прохождении технического осмотра или обязательном страховании гражданской ответственности владельцев ТС;

- установка на ТС без соответствующего разрешения спецсигналов (или опознавательного фонаря такси, опознавательного знака «Инвалид» и т. п.);

- невыполнение требования ПДД уступить дорогу пешеходам (велосипедистам или иным участникам дорожного движения);

- нарушение скоростного режима на протяженном участке дороги;

- несоблюдение дистанции к впереди движущемуся ТС;

- выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме, либо при запрещающем сигнале светофора;

- остановка (стоянка) или выезд на встречную полосу на железнодорожном переезде;

- движение ТС с разрешенной массой ТС по полосам в нарушение ПДД;

- нарушение правил, установленных для движения ТС в жилых зонах;

- прочие нарушения ПДД приближающихся и удаляющихся ТС, двигающихся в плотном потоке во всей зоне контроля с формированием пакета данных и траектории движения (трекинг) по каждому ТС с внесением координат установки систем и времени фиксации ТС, а также подсчетом количества ТС, реализуя функцию интеллектуального детектора ТС.

Алгоритм выявления и фиксации нарушений основан на обработке данных:

- о положении ТС в зоне контроля (относительно проезжей части, дорожной разметки, размеченных областей детекции);

- о параметрах движения ТС относительно требований дорожных знаков, дорожной разметки, сигналов светофоров и иных установленных режимов движения с последующими автоматической привязкой трека движения ТС к распознанному государственному регистрационному знаку данного ТС, времени его фиксации, измеренной скорости движения и формированием доказательных фото- и видеоматериалов.

Общий вид и места пломбирования блоков систем представлены на рисунке 1.

Место пломбирования

Место нанесения маркировки, знака утверждения типа и заводских номеров

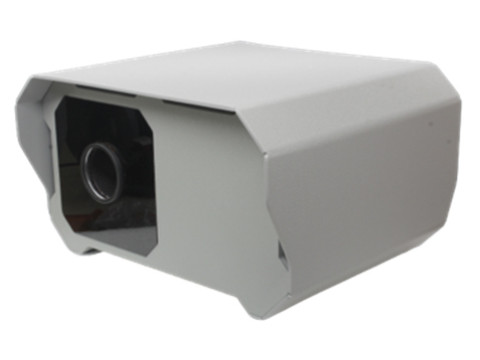

Интегрированный измерительный блок исполнений: «IB-RP», «IB-RI», «IB-P», «IB-I»

Место пломбирования

Место нанесения маркировки,знака утверждения типа и заводских номеров

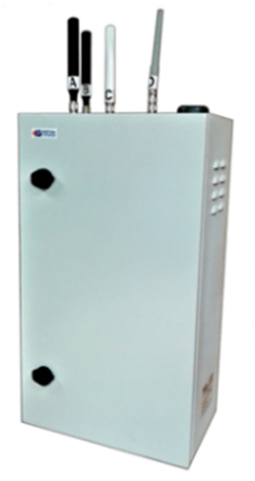

Вычислительный блок «CB-1»

Место пломбирования

-X

----►

Место нанесения маркировки, знака утверждения типа и заводских номеров

Вычислительный блок «CB-2»

Рисунок 1 - Общий вид и места пломбирования блоков систем (лист 1 из 2)

J

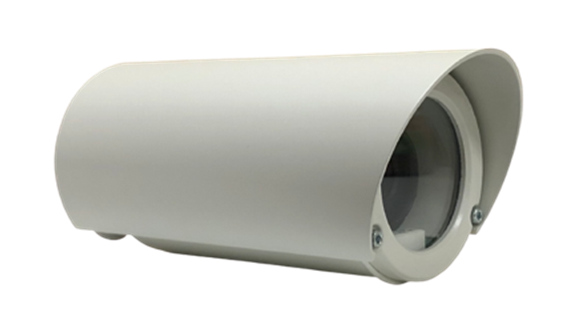

Видеоблок исполнений «VB-P», «VB-I»

Место пломбирования

Видеоблок исполнений «VB-uP», «VB-uI»

Место пломбирования

Видеоблок исполнения «VB-S»

Рисунок 1 (лист 2 из 2)

Программное обеспечение

Программное обеспечение (далее - ПО) систем «Binom» содержит метрологически значимую часть «metrol.so». Метрологически значимая часть ПО «Binom» обеспечивает определение значений текущего времени измерений относительно национальной шкалы координированного времени UTC(SU), определения координат местоположения систем, вычисление скорости движения ТС в зоне контроля систем и на контролируемых участках дорог, вычисление расстояния до ТС и угла на ТС в зоне контроля систем в автоматическом режиме.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

metrol.so

Номер версии (идентификационный номер) ПО

1.0.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

36c5a6ee183345a8d3d0722170dee70e

Алгоритм вычисления идентификатора ПО

MD5

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени относительно шкалы UTC (SU), нс

±100

Пределы допускаемой абсолютной погрешности присвоения времени видеокадру относительно шкалы UTC (SU), мс

для интегрированных измерительных блоков исполнений «IB-RI»,

«IB-I», видеоблоков исполнений «VB-I», «VB-uI», «VB-S»

для интегрированных измерительных блоков исполнений «IB-RP», «IB-P», видеоблоков исполнений «VB-P», «VB-uP»

±1000

±1

Допускаемые границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения системы в плане в статическом режиме при геометрическом факторе PDOP не более 3, м

в автономном режиме

с использованием дифференциального режима SBAS

±5* ±1,5*

Диапазон измерений скорости движения ТС на контролируемом участке дороги, км/ч

от 0 до 350

Пределы допускаемой абсолютной погрешности измерений скорости движения ТС на контролируемом участке дороги, км/ч

в диапазоне от 0 до 200 км/ч включ.

в диапазоне св. 200 до 300 км/ч включ.

в диапазоне св. 300 до 350 км/ч включ.

±1

±2

±3

Диапазон измерений скорости движения ТС в зоне контроля радиолокационным методом, км/ч

(для интегрированных измерительных блоков исполнений «IB-RP», «IB-RI»)

от 0 до 350

Пределы допускаемой абсолютной погрешности измерений скорости движения ТС в зоне контроля радиолокационным методом, км/ч

(для интегрированных измерительных блоков исполнений «IB-RP», «IB-RI»)

±1

Диапазон измерений расстояния до ТС, м

(для интегрированных измерительных блоков исполнений «IB-RP», «IB-RI»)

от 1 до 100

Пределы абсолютной погрешности измерений расстояния до ТС, м (для интегрированных измерительных блоков исполнений «IB-RP», «IB-RI»)

±1

Диапазон измерений угла на ТС, градус

(для интегрированных измерительных блоков исполнений «IB-RP», «IB-RI»)

±22

Пределы абсолютной погрешности измерений угла на ТС, градус (для интегрированных измерительных блоков исполнений «IB-RP», «IB-RI»)

±1

Диапазон измерений скорости движения ТС в зоне контроля по видеокадрам, км/ч

(для интегрированных измерительных блоков исполнений «IB-RP», «IB-P», видеоблоков исполнений «VB-P», «VB-uP»)

от 0 до 350

Пределы допускаемой абсолютной погрешности измерений скорости движения ТС в зоне контроля по видеокадрам, км/ч

(для интегрированных измерительных блоков исполнений «IB-RP», «IB-P», видеоблоков исполнений «VB-P», «VB-uP»)

±1

* - При одновременном использовании сигналов глобальных навигационных спутниковых систем ГЛОНАСС и GPS.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Минимальная протяженность контролируемого участка дороги, м

100

Условия эксплуатации

температура окружающей среды, °С

относительная влажность при температуре 35 °С, %, не более

от -60 до +60

98

Напряжение питания от сети переменного тока, В Частота переменного тока, Гц

(для вычислительных блоков CB-1, CB-2)

от 85 до 300 50±1

Г абаритные размеры, мм, не более

интегрированный измерительный блок, исп. IB-P, IB-I, IB-RP, IB-RI

длина

260

ширина

285

высота

170

видеоблок, исп. VB-P, VB-I

длина

440

ширина

120

высота

110

видеоблок, исп. VB-uP, VB-uI

длина

200

ширина

100

высота

100

видеоблок, исп. VB-S

длина

220

ширина

220

высота

350

вычислительный блок CB-1

длина

260

ширина

420

высота

720

вычислительный блок CB-2

длина

150

ширина

200

высота

300

Масса, кг, не более

интегрированный измерительный блок, исп. IB-P, IB-I, IB-RP, IB-RI

видеоблок, исп. VB-P, VB-I

видеоблок, исп. VB-uP, VB-uI

видеоблок, исп. VB-S

вычислительный блок CB-1

вычислительный блок CB-2

5 3 3

4,3 35 6

Знак утверждения типа

наносится фотохимическим способом на шильду, установленную на корпусе интегрированного измерительного блока или вычислительного блока, а также типографским способом на титульный лист формуляра 4278-001-13188666-2023 ФО.

Комплектность

Комплектность систем приведена в таблице 4.

Таблица 4 - Комплектность систем

Наименование

Обозначение

Количество

Система измерительная с автоматической фото- видеофиксацией «АТОМ ИС» в составе:

_

1 шт.

Интегрированный вариант исполнения

Интегрированный измерительный блок (исп. IB-RP или IB-RI или IB-P или IB-I)

_

1 шт.*

Дискретный вариант исполнения

Видеоблок

(исп. VB-P или VB-uP или VB-I или VB-uI или VB-S)

_

1 шт.*

Вычислительный блок (исп. CB-1 или CB-2)

_

1 шт.*

Комбинированный вариант исполнения

Интегрированный измерительный блок (исп. IB-RP или IB-RI или IB-P или IB-I)

_

1 шт.*

Вычислительный блок (исп. CB-1 или CB-2)

_

1 шт.*

Видеоблок

(исп. VB-P или VB-uP или VB-I или VB-uI или VB-S)

_

1 шт.*

Комплект документов

Система измерительная с автоматической фото- видеофиксацией «АТОМ ИС». Формуляр

4278-001-13188666-2023 ФО

1 экз.

Система измерительная с автоматической фото- видеофиксацией «АТОМ ИС». Руководство по эксплуатации

4278-001-13188666-2023 РЭ

1 экз.

* - количество может быть увеличено по заказу

Сведения о методах измерений

приведены в пункте 1.1 «Принцип действия Систем» документа 4278-001-13188666-2023 РЭ «Система измерительная с автоматической фото- видеофиксацией «АТОМ ИС». Руководство по эксплуатации».

Нормативные документы

Постановления Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункты 12.1.1, 12.1.2, 12.42.1, 12.42.2 и 12.44.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;

Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»;

ТУ 4278-001-13188666-2020 Системы измерительные с автоматической

фото- видеофиксацией «АТОМ ИС». Технические условия.

Смотрите также

Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть-Дружба» по объектам Куйбышевскому РУ (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реак...
Микрометры специальные серий 113, 114, 118, 121, 122, 125, 126, 131, 135, 142, 146, 163 (далее микрометры) предназначены для измерений наружных и внутренних (только микрометры серии 163) линейных размеров деталей контактным методом. Микрометры могут...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала ОАО «Иркутскэнерго» ТЭЦ-6 в части сальдо-перетоков электроэнергии (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электро...
81718-21
ВР-252 "Редуктор-3" Система измерительная испытательного стенда вертолетного редуктора
Общество с ограниченной ответственностью "Витэк-Автоматика" (ООО "Витэк-Автоматика"), РОССИЯ, г. Санкт-Петербург
Система измерительная испытательного стенда вертолетного редуктора ВР-252 «Редуктор-3» (далее - система) предназначена для измерений температуры, давления жидкости, расхода жидкости, частоты вращения, крутящего момента силы, напряжения, силы и мощнос...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ЗАО «Сибирский Электро-Металлургический Завод» в части сальдо-перетоков электроэнергии (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реакт...
