Номер в ГРСИ РФ: 81756-21
Производитель / заявитель: ЗАО "Энергопромышленная компания", г.Екатеринбург
Скачать
81756-21: Описание типа СИ Скачать 310.2 КБ
81756-21: Методика поверки МП 201-069-2020 Скачать 8.1 MБ
Нет данных о поставщике
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Многофункциональный медицинский центр" поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Многофункциональный медицинский центр» (далее по тексту

Информация по Госреестру

Основные данные
Номер по Госреестру 81756-21
Наименование Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Многофункциональный медицинский центр"
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) ЭПК1530/19
Производитель / Заявитель

Акционерное общество "Энергопромышленная компания" (АО "ЭПК"), г. Екатеринбург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 1
Найдено поверителей 1
Успешных поверок (СИ пригодно) 1 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

81756-21: Описание типа СИ Скачать 310.2 КБ
81756-21: Методика поверки МП 201-069-2020 Скачать 8.1 MБ

Описание типа

Назначение

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Многофункциональный медицинский центр» (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, потребленной за установленные интервалы времени отдельными технологическими объектами АО «Многофункциональный медицинский центр», сбора, хранения и обработки полученной информации. Полученные данные и результаты измерений могут использоваться для коммерческих расчетов и оперативного управления выработкой и потреблением электроэнергии.

Описание

АИИС КУЭ    представляет    собой    многофункциональную    двухуровневую

автоматизированную систему с централизованным управлением и распределённой функцией измерения.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), установленных на присоединениях, указанных в таблице 2, вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс (ИВК) с функциями информационно-вычислительного комплекса электроустановки (ИВКЭ), включающий в себя сервер ИВК с программным обеспечением (далее - ПО) «Альфа ЦЕНТР», каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой код. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. На выходе счетчиков имеется измерительная информация со значениями следующих физических величин:

активная и реактивная электрическая энергия, вычисленная как интеграл по времени на интервале 30 мин от средней за период 0,02 с активной и реактивной мощности;

средняя на интервале 30 мин активная и реактивная мощность.

Измеренные значения приращений активной и реактивной энергии на 30-минутных интервалах времени сохраняются в энергонезависимой памяти счетчиков электроэнергии.

Сервер ИВК при помощи ПО автоматически с заданной периодичностью или по запросу опрашивает счетчики электрической энергии и считывает 30-минутные данные коммерческого учета электроэнергии для каждого канала учета и журналы событий счётчика, осуществляет обработку измерительной информации (умножение на коэффициенты трансформации ТТ и ТН, перевод измеренных значений в именованные физические величины), помещение измерительной и служебной информации в базу данных и ее хранение.

Считывание сервером АИИС КУЭ данных из счетчиков электрической энергии осуществляется через сеть интернет и/или через сети сотовой связи. При выходе из строя линий связи АИИС КУЭ считывание данных из счетчиков возможно проводить в ручном режиме с использованием переносного компьютера через встроенный оптический порт.

Передача информации в организации-участники оптового рынка электроэнергии осуществляется через измерительно-вычислительный комплекс учета электроэнергии ЗАО «Энергопромышленная компания» (регистрационный номер в Федеральном информационном фонде № 52065-12 (далее - рег.№)). Передача информации в ИВК

ЗАО «Энергопромышленная компания» осуществляется от сервера ИВК, через локальную сеть в виде файлов данных и/или сообщений электронной почты.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровни ИИК и ИВК. Для синхронизации шкалы времени СОЕВ в состав ИВК входит комплекс измерительно-вычислительный СТВ-01 (рег.№ 49933-12), который синхронизирован с национальной шкалой координированного времени UTC (SU) и обеспечивает предоставление информации о текущем времени в протоколе NTP.

Сравнение шкалы времени сервера ИВК с СТВ-01 осуществляется встроенным программным обеспечением сервера ИВК каждый час, коррекция производится автоматически при отклонении шкалы времени сервера ИВК и СТВ-01 на величину равную или более 1 с. Сравнение показаний шкалы времени счетчика с сервером ИВК осуществляется встроенным программным обеспечением сервера ИВК по сети Ethernet (либо каналам связи GSM) во время сеанса связи со счетчиком, но не реже одного раза в сутки. Коррекция шкалы времени счетчика производится при расхождении со шкалой времени сервера ИВК на величину равной или более 2 с.

Заводской номер АИИС КУЭ указывается в паспорте-формуляре.

Знак поверки наносится на свидетельство о поверке.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню -«высокий» в соответствии Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1. Метрологические характеристики ИК АИИС КУЭ, приведенные в таблице 2, нормированы с учетом ПО.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ac_metrology.dll

Номер версии (идентификационный номер) ПО

не ниже 12.1

Цифровой идентификатор ПО

3E736B7F380863F44CC8E6F7BD211C54

Алгоритм вычисления цифрового идентификатора

MD5

Технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2

Таблица 2 - Состав ИК АИИС КУЭ АО «Многофункциональный медицинский центр»

Номер ИИК

Наименование объекта учета

Средство измерений

Источник точного времени

Вид электроэнергии

Метрологические характеристики ИК

Вид СИ

Тип, метрологические характеристики, Рег. №

Границы интервала основной погрешности, (±6), %,

Границы интервала погрешности, в рабочих условиях (±6),%

1

2

3

4

5

6

7

8

01

РП-6206 10 кВ, РУ-10 кВ, яч. №1

ТТ

ТОЛ-СЭЩ-10 200/5; кл.т. 0,2S Рег. № 51623-12

СТВ-01 Рег. № 49933-12

Активная

Реактивная

0,8

1,7

1,5

2,5

ТН

ЗНОЛ-СЭЩ-10 10000/^3:100/^3;

кл.т. 0,5

Рег. № 54371-13

Электросчетчик

СЭТ-4ТМ.03М кл.т. 0,2S/0,5 Рег. № 36697-17

02

РП-6206 10 кВ, РУ-10 кВ, яч. №8

ТТ

ТОЛ-СЭЩ-10 200/5; кл.т. 0,2S Рег. № 51623-12

Активная

Реактивная

0,8

1,7

1,5

2,5

ТН

ЗНОЛ-СЭЩ-10 10000/^3:100/^3; кл.т. 0,5

Рег. № 54371-13

Электросчетчик

СЭТ-4ТМ.03М кл.т. 0,2S/0,5 Рег. № 36697-17

Продолжение таблицы 2

1

2

3

4

5

6

7

8

03

РП-4451 10 кВ, РУ-0,4 кВ, яч. №10

ТТ

ТШП-0,66 1200/5; кл.т. 0,5 Рег. № 47957-11

СТВ-01 Рег. № 49933-12

Активная

Реактивная

1,0

2,3

3,3

5,6

ТН

-

Электросчетчик

ПСЧ-4ТМ.05МК.16 кл.т. 0,5S/1,0 Рег. № 64450-16

04

РП-4451 10 кВ, РУ-0,4 кВ, яч. №15

ТТ

ТШП-0,66 1200/5; кл.т. 0,5 Рег. № 47957-11

Активная

Реактивная

1,0

2,3

3,3

5,6

ТН

-

Электросчетчик

ПСЧ-4ТМ.05МК.16 кл.т. 0,5S/1,0 Рег. № 64450-16

05

РП-4451 10 кВ, РУ-0,4 кВ, яч. №11

ТТ

ТТИ-30 200/5; кл.т. 0,5 Рег. № 28139-12

Активная

Реактивная

1,0

2,3

3,3

5,6

ТН

-

Электросчетчик

ПСЧ-4ТМ.05МК.16 кл.т. 0,5S/1,0 Рег. № 64450-16

06

РП-4451 10 кВ, РУ-0,4 кВ, яч. №12

ТТ

ТТИ-30 200/5; кл.т. 0,5 Рег. № 28139-12

Активная

Реактивная

1,0

2,3

3,3

5,6

ТН

-

Электросчетчик

ПСЧ-4ТМ.05МК.16 кл.т. 0,5S/1,0 Рег. № 64450-16

Продолжение таблицы 2

1

2

3

4

5

6

7

8

07

РП-4451 10 кВ, РУ-0,4 кВ, яч. №13

ТТ

ТТИ-30 200/5; кл.т. 0,5 Рег. № 28139-12

СТВ-01 Рег. № 49933-12

Активная

Реактивная

1,0

2,3

3,3

5,6

ТН

-

Электросчетчик

ПСЧ-4ТМ.05МК.16 кл.т. 0,5S/1,0 Рег. № 64450-16

08

РП-4451 10 кВ, РУ-0,4 кВ, яч. №14

ТТ

ТТИ-30 200/5; кл.т. 0,5 Рег. № 28139-12

Активная

Реактивная

1,0

2,3

3,3

5,6

ТН

-

Электросчетчик

ПСЧ-4ТМ.05МК.16 кл.т. 0,5S/1,0 Рег. № 64450-16

Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU), с

±5

Примечания:

1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 минут.

3 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение метрологических характеристик.

4 Допускается замена источника точного времени на аналогичные утвержденных типов

5 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

6 Допускается замена ПО на аналогичное, с версией не ниже указанной в описании типа средств измерений.

7 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество ИК

8

Нормальные условия: параметры сети:

- напряжение, % от ином

от 98 до 102

- сила тока, % от 1ном

от 100 до 120

- коэффициент мощности, cos9

0,9

температура окружающей среды °C:

- для счетчиков активной энергии: ГОСТ 31819.22-2012

от +21 до +25

- для счетчиков реактивной энергии: ГОСТ 31819.23-2012

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от ином

- сила тока, % от 1ном:

от 90 до 110

- для ИК №№ 1 - 2

от 2 до 120

- для ИК № 3 - 8

от 5 до 120

- коэффициент мощности, cos9

0,8 емк

диапазон рабочих температур окружающего воздуха, °C:

- для ТТ и ТН

от -40 до +70

- для счетчиков ИК №№ 1 - 2

от +10 до +30

- для счетчиков ИК №№ 3 - 8

от 0 до +40

- для сервера

от +15 до +20

Надежность применяемых в АИИС КУЭ компонентов:

Электросчетчики СЭТ-4ТМ.03М:

- среднее время наработки на отказ, ч, не менее:

220 000

- среднее время восстановления работоспособности, ч,

2

Электросчетчики ПСЧ-4ТМ.05МК:

- среднее время наработки на отказ, ч, не менее:

165 000

- среднее время восстановления работоспособности, ч,

2

Сервер:

- среднее время наработки на отказ, ч, не менее

80 000

- среднее время восстановления работоспособности, ч,

1

Глубина хранения информации электросчетчики Альфа А1800:

- тридцатиминутный профиль нагрузки каждого массива,

113,7

сутки, не менее

ИВК:

- результаты измерений, состояние объектов и средств измерений,

3,5

лет, не менее

Надежность системных решений:

- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи.

В журналах событий счетчика фиксируются факты:

журнал счётчика:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счётчике;

- пропадание напряжения пофазно;

Защищённость применяемых компонентов:

наличие механической защиты от несанкционированного доступа и пломбирование:

- счётчика электрической энергии;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- сервера.

наличие защиты информации на программном уровне при хранении, передаче, параметрировании:

- пароль на счётчике электрической энергии;

- пароль на сервере АИИС КУЭ.

Возможность коррекции времени в:

- счётчиках электрической энергии (функция автоматизирована);

- АРМ (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений;

- о результатах измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации АИИС КУЭ способом

цифровой печати.

Комплектность

Комплектность АИИС КУЭ приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-во, шт.

Измерительный трансформатор напряжения

ЗНОЛ-СЭЩ-10

6

Измерительный трансформатор тока

ТОЛ-СЭЩ-10

6

Измерительный трансформатор тока

ТШП-0,66

6

Измерительный трансформатор тока

ТТИ-30

12

Счетчик активной и реактивной электрической энергии

СЭТ-4ТМ.03М

2

Счетчик активной и реактивной электрической энергии

ПСЧ-4ТМ.05МК.16

6

Сервер АИИС КУЭ

1

Комплекс измерительно-вычислительный СТВ-01

СТВ-01

1

Программное обеспечение

Альфа Центр

1

Программное обеспечение

Альфа Центр Laptop

1

Программное обеспечение

Meterkat

Паспорт-формуляр

ЭПК1530/19-1.ФО

1

Методика поверки

МП 201-069-2020

1

Сведения о методах измерений

Метод измерений приведен в документе «Методика измерений электрической энергии и мощности с использованием автоматизированной информационно-измерительной системы коммерческого учета электроэнергии (АИИС КУЭ) АО «Многофункциональный медицинский центр», аттестованном ФГУП «ВНИИМС», аттестат аккредитации № RA.RU.311787 от

16.02.2016 г.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем Основные положения

Смотрите также

81757-21
РГС-20 Резервуар стальной горизонтальный цилиндрический
Общество с ограниченной ответственностью "ИТС Металлоконструкции" (ООО "ИТС МК"), г. Казань
Резервуар стальной горизонтальный цилиндрический РГС-20 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Термопреобразователи сопротивления A25CXR3-837647069/201 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры подшипников внутри компрессора в составе объекта по производству дегидрирования пропана ООО «ЗСНХ» (Запсиб...
81759-21

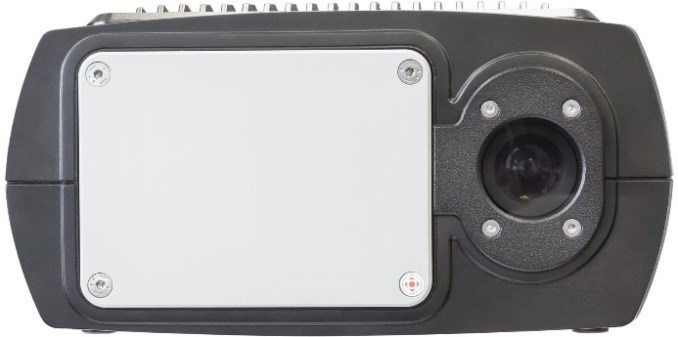

"ОРАКУЛ-ИНСАЙТ" Комплексы измерительные с фотофиксацией
