Система измерений количества и показателей качества нефтепродуктов № 38. Резервная схема учета ЛПДС "8-Н" поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Система измерений количества и показателей качества нефтепродуктов № 38. Резервная схема учета ЛПДС «8-Н» (далее - СИКН) предназначена в качестве резервной схемы учета системы измерений количества и показателей качества нефтепродуктов № 38 ЛПДС «8-Н» и служит для автоматизированного измерения массы нефтепродуктов.

Информация по Госреестру

Основные данные
Номер по Госреестру 81796-21
Наименование Система измерений количества и показателей качества нефтепродуктов № 38. Резервная схема учета ЛПДС "8-Н"
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 38 РСУ
Производитель / Заявитель

Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология"), г. Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 20
Найдено поверителей 2
Успешных поверок (СИ пригодно) 20 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 19.11.2024

Поверители

Скачать

81796-21: Описание типа СИ Скачать 401.9 КБ
81796-21: Методика поверки МП 1223-14-2020 Скачать 12.9 MБ

Описание типа

Назначение

Система измерений количества и показателей качества нефтепродуктов № 38. Резервная схема учета ЛПДС «8-Н» (далее - СИКН) предназначена в качестве резервной схемы учета системы измерений количества и показателей качества нефтепродуктов № 38 ЛПДС «8-Н» и служит для автоматизированного измерения массы нефтепродуктов.

Описание

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефтепродуктов.

При косвенном методе динамических измерений массу нефтепродуктов определяют с применением измерительных компонентов: преобразователя объемного расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователя объемного расхода, преобразователей температуры, давления и плотности поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.

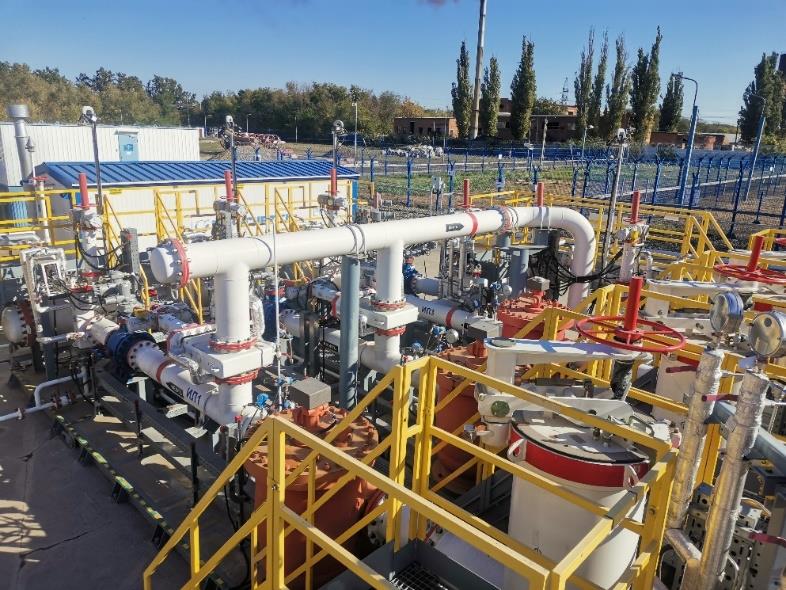

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий в составе двух измерительных линий (ИЛ), блока измерений показателей качества нефтепродуктов (далее - БИК), системы сбора, обработки информации и управления и системы дренажа нефтепродуктов. В указанные технологические блоки входят измерительные компоненты по своему функционалу участвующие в измерениях массы нефтепродуктов, контроле и измерениях показателей качества нефтепродуктов, контроле технологических режимов работы СИКН. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.

Измерительные компоненты СИКН, участвующие в измерениях массы нефтепродуктов, контроле и измерениях показателей качества нефтепродуктов, приведены в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации СИКН на измерительные компоненты утвержденного типа, приведенные в таблице 1. Часть измерительных компонентов СИКН, приведенных в таблице 1, формируют вспомогательные измерительные каналы (ИК), метрологические характеристики которых определяются комплектным методом.

Пломбирование СИКН не предусмотрено.

Таблица 1 - Состав СИКН

Наименование измерительного компонента

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Счетчики ультразвуковые ALTOSONIC-5 (далее - УПР)

18656-00

Наименование измерительного компонента

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Преобразователи измерительные 3144 к датчикам температуры в комплекте с термопреобразователями сопротивления платиновыми серии 65

14683-00, 22257-01

Преобразователи давления измерительные 3051

14061-99

Расходомер ультразвуковой UFM 500

13897-02

Преобразователи плотности жидкости измерительные модели 7835

15644-01

Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

67527-17

В состав СИКН входят показывающие измерительные компоненты утвержденных типов:

- манометры и термометры для местной индикации давления и температуры нефтепродуктов.

СИКН обеспечивает выполнение следующих основных функций:

- автоматические измерения объемного расхода и массы нефтепродуктов косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности;

- автоматические измерения плотности нефтепродуктов;

- измерения давления и температуры нефтепродуктов автоматические и с помощью показывающих средств измерений давления и температуры нефтепродуктов соответственно;

- проведение КМХ и поверки УПР с применением установки поверочной;

- автоматический и ручной отбор проб нефтепродуктов согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

- автоматический контроль параметров нефтепродуктов, их индикацию и сигнализацию нарушений установленных границ;

- защиту информации от несанкционированного доступа установкой логина и паролей разного уровня доступа.

Нанесение знака поверки на СИКН не предусмотрено.

Схема пломбировки от несанкционированного доступа в УПР представлена на рисунках 1, 2. На две пломбы, установленные на контровочных проволоках, пропущенных через отверстия винтов на крышках первичного и вторичного преобразователей, наносят оттиск клейма поверителя согласно действующего порядка проведения поверки средств измерений на территории РФ.

3 2 4

Рисунок 1 - Схема пломбировки первичного преобразователя УПР

1 - съемные крышки для обслуживания УПР (4 шт.); 2 - контровочные проволоки;

3 - пломбы; 4 - крепежные детали (болт или шпилька).

Рисунок 2 - Схема пломбировки вторичного преобразователя УПР

2 - контровочные проволоки; 3 - пломбы; 4 - крепежные детали (болт или шпилька).

Программное обеспечение

Программное обеспечение (ПО) обеспечивает реализацию функций СИКН.

ПО СИКН реализовано в ИВК и автоматизированных рабочих местах (АРМ) оператора СИКН. Идентификационные данные ПО ИВК указаны в таблице 2. ПО АРМ оператора не содержит метрологически значимой части.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО ИВК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AnalogConverter. app

Номер версии (идентификационный номер) ПО

1.2.2.1

Цифровой идентификатор ПО

d1d130e5

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

SIKNCalc.app

Номер версии (идентификационный номер) ПО

1.2.2.1

Цифровой идентификатор ПО

6ae1b72f

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

Sarasota.app

Номер версии (идентификационный номер) ПО

1.1.1.18

Цифровой идентификатор ПО

1994df0b

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

PP_78xx.app

Номер версии (идентификационный номер) ПО

1.1.1.20

Цифровой идентификатор ПО

6aa13875

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI1974.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО

d0f37dec

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3233.app

Номер версии (идентификационный номер) ПО

1.1.1.28

Цифровой идентификатор ПО

58049d20

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3265.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО

587ce785

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3266.app

Номер версии (идентификационный номер) ПО

1.1.1.29

Цифровой идентификатор ПО

f41fde70

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3267.app

Номер версии (идентификационный номер) ПО

1.1.1.24

Цифровой идентификатор ПО

4fb52bab

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3287.app

Номер версии (идентификационный номер) ПО

1.1.1.37

Цифровой идентификатор ПО

b3b9b431

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3312.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО

f3578252

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3380.app

Номер версии (идентификационный номер) ПО

1.1.1.47

Цифровой идентификатор ПО

76a38549

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH_PP.app

Номер версии (идентификационный номер) ПО

1.1.1.17

Цифровой идентификатор ПО

5b181d66

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH PP AREOM.app

Номер версии (идентификационный номер) ПО

1.3.3.1

Цифровой идентификатор ПО

62b3744e

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI2816.app

Номер версии (идентификационный номер) ПО

1.1.1.5

Цифровой идентификатор ПО

c5136609

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3151.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

c25888d2

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3272.app

Номер версии (идентификационный номер) ПО

1.1.1.50

Цифровой идентификатор ПО

4ecfdc10

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH MPR MPR.app

Номер версии (идентификационный номер) ПО

1.1.1.4

Цифровой идентификатор ПО

82dd84f8

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3288.app

Номер версии (идентификационный номер) ПО

1.1.1.14

Цифровой идентификатор ПО

c14a276b

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3155.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО

8da9f5c4

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3189.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

41986ac5

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH_PV.app

Номер версии (идентификационный номер) ПО

1.1.2.1

Цифровой идентификатор ПО

adde66ed

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH_PW.app

Номер версии (идентификационный номер) ПО

1.1.1.2

Цифровой идентификатор ПО

2a3adf03

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI2974.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

c73ae7b9

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3234.app

Номер версии (идентификационный номер) ПО

1.1.1.34

Цифровой идентификатор ПО

df6e758c

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GOSTR8908.app

Номер версии (идентификационный номер) ПО

1.1.1.33

Цифровой идентификатор ПО

37cc413a

Алгоритм вычисления цифрового идентификатора

CRC32

Примечания:

- Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе;

- Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр или букв.

Технические характеристики

Метрологические и основные технические характеристики СИКН приведены в таблицах 3, 4, 5.

Таблица 3 - Состав и основные метрологические характеристики вспомогательных ИК с комплектным методом определения метрологических характеристик

Номер ИК

Наименование ИК

Количество ИК (место установки)

Состав ИК

Диапазон измерений

Пределы допускаемой относительной погрешности ИК

Первичный измерительный преобразовател ь

(ПИП)

Вторичная часть

1

2

ИК объемного расхода нефтепродуктов (ИК-1, ИК-2)

2 (1 ИЛ, 2 ИЛ)

УПР

ИВК

от 250 до 1100 м3/ч

±0,15 %

Таблица 4 - Метрологические характеристики СИКН

Наименование характеристики

Значение

Диапазон измерений объемного расхода нефтепродуктов, м3/ч

от 250 до 1100*

Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %

±0,25

* - указан максимальный диапазон измерений объемного расхода. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений объемного расхода.

Таблица 5 - Основные технические характеристики СИКН

Наименование характеристики

Значение

Количество измерительных линий, шт.

2 (2 рабочие)

Избыточное давление измеряемой среды, МПа:

- минимальное

- рабочее

- давление номинальное

0,3 до 6,3

6,3

Измеряемая среда

топливо дизельное ЕВРО по ГОСТ 32511-2013 (ЕН590:2009) «Топливо дизельное ЕВРО. Технические условия»

Вязкость кинематическая в рабочем диапазоне температуры, мм2/с (сСт)

от 2,0 до 4,5

Плотность в рабочем диапазоне температуры, кг/м3

от 800 до 860

Наименование характеристики

Значение

Температура перекачиваемого нефтепродукта, °C - минимальная - максимальная

минус 10 плюс 40

Массовая доля серы, мг/кг, не более

10

Массовая доля воды, мг/кг, не более

200

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

380±38, трехфазное

220±22, однофазное

50±1

Условия эксплуатации:

- температура наружного воздуха, °C

от -42 до +38

Срок службы, лет, не менее

25

Средняя наработка на отказ, ч

20000

Знак утверждения типа

наносится на титульном листе инструкции по эксплуатации СИКН типографским способом.

Комплектность

Комплектность СИКН приведена в таблице 6.

Таблица 6 - Комплектность СИКН

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефтепродуктов № 38. Резервная схема учета ЛПДС «8-Н», заводской № 38 РСУ

1 шт.

Инструкция по эксплуатации системы измерений количества и показателей качества нефтепродуктов № 38. Резервная схема учета ЛПДС «8-Н»

1 экз.

Методика поверки

МП 1223-14-2020

1 экз.

Сведения о методах измерений

приведены в документе «Инструкция. Масса нефтепродуктов. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефтепродуктов № 38 ЛПДС «8-Н» Брянское районное управление АО «Транснефть - Дружба», свидетельство об аттестации методики (метода) измерений № 171-RA.RU.312546-2020 от 19.10.2020, номер записи об аккредитации в реестре аккредитованных лиц АО «Транснефть - Метрология» RA.RU.312546.

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Смотрите также

81797-21
ДМТ-220-9 Комплекс измерительный параметров активных и пассивных электронных компонентов
Общество с ограниченной ответственностью "ДМТ ТРЕЙДИНГ" (ООО "ДМТ ТРЕЙДИНГ"), Республика Беларусь, г. Минск
Комплекс измерительный параметров активных и пассивных электронных компонентов ДМТ-220 (далее - комплекс) предназначен для воспроизведения и измерений силы и напряжения постоянного тока, а также измерений электрического сопротивления постоянному току...
Default ALL-Pribors Device Photo
81798-21
Система измерений количества и показателей качества нефти № 468
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология"), г. Москва
Система измерений количества и показателей качества нефти № 468 (далее по тексту -СИКН) предназначена для автоматизированных измерений массы нефти.
81799-21
Тверца-СМ Станции модульные катодной защиты
Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ"), Тверская обл., г. Тверь
Станции модульные катодной защиты «Тверца-СМ» (далее - станции) предназначены для воспроизведений напряжения и силы постоянного тока и измерений воспроизводимого напряжения и силы постоянного тока.
Default ALL-Pribors Device Photo
81800-21
Система автоматизированного управления парогазовой установкой 115 МВт производственного подразделения "Алексинская ТЭЦ"
Филиал Публичного акционерного общества "Квадра" - "Центральная генерация" (Филиал ПАО "Квадра" - "Центральная генерация"), г. Тула
Система автоматизированного управления парогазовой установкой 115 МВт производственного подразделения «Алексинская ТЭЦ» (далее по тексту АСУ ТП ПГУ-115 МВт) предназначена для измерений значений физических величин (избыточного и гидростатического давл...
81801-21
АКПВ Комплексы автоматического измерения и учета выбросов загрязняющих веществ
Общество с ограниченной ответственностью "ЭНЕРГОЛОГИКА" (ООО "ЭНЕРГОЛОГИКА"), г. Москва
Комплексы автоматического измерения и учета выбросов загрязняющих веществ АКПВ (далее - комплексы) предназначены для преобразований входных электрических сигналов по цифровым и аналоговым интерфейсам, поступающих от первичных измерительных преобразов...
