Система измерений количества и показателей качества нефти № 468
| Номер в ГРСИ РФ: | 81798-21 |
|---|---|
| Производитель / заявитель: | АО "Транснефть - Метрология", г. Москва |
Система измерений количества и показателей качества нефти № 468 (далее по тексту -СИКН) предназначена для автоматизированных измерений массы нефти.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 81798-21 |
| Наименование | Система измерений количества и показателей качества нефти № 468 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 01 |
Производитель / Заявитель
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 4 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 28.04.2024 |
Поверители
Скачать
| 81798-21: Описание типа СИ | Скачать | 305.4 КБ | |
| 81798-21: Методика поверки МП 1184-14-2020 | Скачать | 5.3 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 468 (далее по тексту -СИКН) предназначена для автоматизированных измерений массы нефти.
Описание
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти.
При косвенном методе динамических измерений массу брутто нефти определяют с применением измерительных компонентов: преобразователей расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователя расхода, преобразователей температуры, давления, плотности поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.
Массу нетто нефти вычисляет комплекс измерительно-вычислительный, как разность массы брутто нефти и массы балласта, используя результаты определения массовых долей воды, механических примесей и массовой концентрации хлористых солей в испытательной лаборатории.

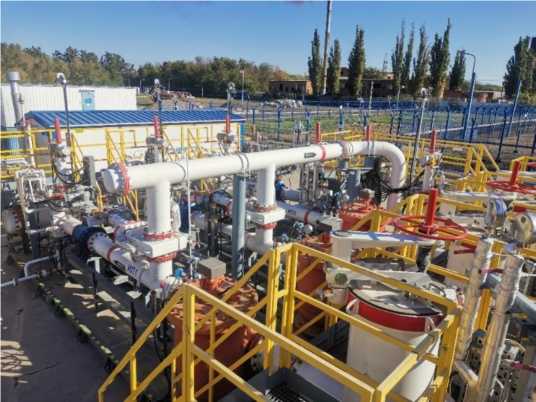

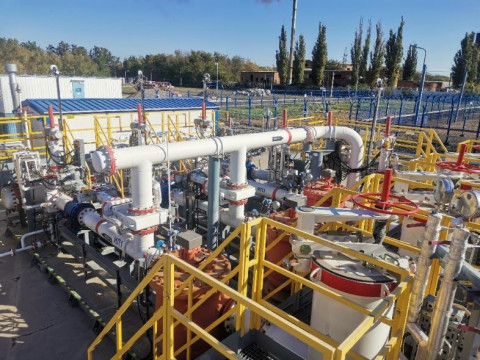

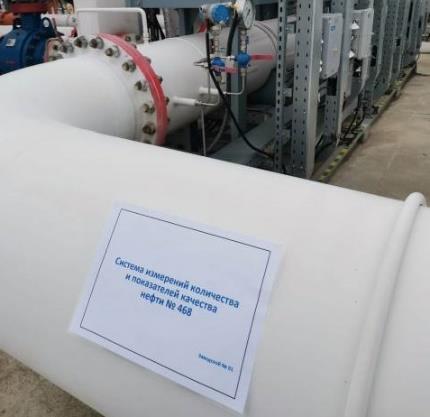

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока измерений показателей качества нефти, системы сбора и обработки информации. В вышеприведенные технологические блоки входят измерительные компоненты по своему функционалу участвующие в измерениях массы брутто нефти, контроле и измерении параметров качества нефти, а так же контроле технологических режимов работы СИКН.
Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
Измерительные компоненты СИКН, приведены в таблице 1.
Таблица 1- Состав СИКН
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики жидкости камерные лопастные Smith Meter исполнения К12 модели S3 |
64790-16 |
|
Преобразователи давления измерительные АИР-20/М2 |
63044-16 |
|
Датчики температуры TMT142R |
63821-16 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-15 |
|
Комплекс измерительно-вычислительный ТН-01* |
67527-17 |
|
Преобразователь плотности и расхода CDM |
63515-16 |
|
Преобразователь плотности жидкости ТН-Плотномер-25-6,3 |
76669-19 |
|
Преобразователи плотности и вязкости FVM |
62129-15 |
|
Расходомер-счетчик ультразвуковой OPTISONIC 3400 |
57762-14 |
|
Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении NEX XT |
47395-17 |
|
Термопреобразователи универсальные ТПУ 0304 |
50519-17 |
|
*Далее по тексту - ИВК | |
В состав СИКН входят показывающие средства измерений давления и температуры.
СИКН обеспечивает выполнение следующих основных функций:
- автоматические измерения объема нефти в рабочем диапазоне расхода;
- автоматизированные измерения массы нефти косвенным методом динамических измерений в рабочем диапазоне расхода;
- автоматические измерения температуры, давления (избыточное, дифференциальное), плотности, вязкости нефти, объемной доли воды в нефти, массовой доли серы в нефти;
- измерения температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;
- проведение контроля метрологических характеристик и поверки счетчиков жидкости камерных лопастных Smith Meter исполнения К12 модели S3 с применением трубопоршневой установки;
- проведение контроля метрологических характеристик рабочих счетчиков жидкости камерных лопастных Smith Meter исполнения К12 модели S3 с применением счетчика жидкости камерного лопастного Smith Meter исполнения К12 модели S3, применяемого в качестве контрольного;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушения установленных границ;
- вычисление массы нетто нефти;
- автоматическое регулирование расхода нефти через блок измерений показателей качества нефти для обеспечения требований ГОСТ 2517 - 2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический и ручной отбор проб;
- защита информации от несанкционированного доступа;
- регистрация и хранение результатов измерений, формирование отчетов.
Пломбирование СИКН не предусмотрено.
Нанесение знака поверки на СИКН не предусмотрено.
Программное обеспечение
СИКН имеет программное обеспечение (ПО), реализованное в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора и обеспечивает реализацию функций СИКН. ПО ИВК и АРМ оператора настроено для работы в СИКН и испытано. Идентификационные данные ПО ИВК указаны в таблице 2. ПО АРМ оператора не содержит метрологически значимой части.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogConverter.app |
|
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
|
Цифровой идентификатор ПО |
d1d130e5 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
|
Цифровой идентификатор ПО |
6ae1b72f |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.18 |
|
Цифровой идентификатор ПО |
1994df0b |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
PP_78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.20 |
|
Цифровой идентификатор ПО |
6aa13875 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.11 |
|
Цифровой идентификатор ПО |
4bc442dc |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.28 |
|
Цифровой идентификатор ПО |
58049d20 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.3 |
|
Цифровой идентификатор ПО |
29c26fcf |
|
Идентификационные данные (признаки) |
Значение |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.6 |
|
Цифровой идентификатор ПО |
4c134dd0 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.5 |
|
Цифровой идентификатор ПО |
5e6ec20d |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.4 |
|
Цифровой идентификатор ПО |
86fff286 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО |
f3578252 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.1.12 |
|
Цифровой идентификатор ПО |
e2edee82 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
KMH_PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.17 |
|
Цифровой идентификатор ПО |
5b181d66 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
KMH_PP_AREOM. app |
|
Номер версии (идентификационный номер) ПО |
1.3.3.1 |
|
Цифровой идентификатор ПО |
62b3744e |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.5 |
|
Цифровой идентификатор ПО |
c5136609 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО |
c25888d2 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.50 |
|
Цифровой идентификатор ПО |
4ecfdc10 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
KMH_MPR_MPR. app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.4 |
|
Цифровой идентификатор ПО |
82dd84f8 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.14 |
|
Цифровой идентификатор ПО |
c14a276b |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО |
8da9f5c4 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО |
41986ac5 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
KMH_PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.2.1 |
|
Цифровой идентификатор ПО |
adde66ed |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
KMH_PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.2 |
|
Цифровой идентификатор ПО |
2a3adf03 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО |
c73ae7b9 |
|
Идентификационные данные (признаки) |
Значение |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.34 |
|
Цифровой идентификатор ПО |
df6e758c |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.33 |
|
Цифровой идентификатор ПО |
37cc413a |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Примечания 1 Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе. 2 Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр или букв. | |
Технические характеристики
Основные метрологические и технические характеристики СИКН, в том числе показатели точности и физико-химические показатели измеряемой среды, приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики СИКН
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода нефти*, м3/ч |
от 400 до 2100 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
"Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений | |
Таблица 4 - Технические характеристики СИКН и физико-химические показатели измеряемой среды__________________________________________________________________
|
Наименование характеристики |
Значение |
|
Количество измерительных линий, шт. |
3 (2 рабочие, 1 контрольно-резервная) |
|
Избыточное давление нефти, МПа - рабочее - максимально допустимое |
от 0,2 до 0,8 1,6 |
|
Режим работы СИКН |
периодический |
|
Наименование характеристики |
Значение |
|
Параметры измеряемой среды: - измеряемая среда - температура, °С - плотность в рабочем диапазоне температуры, кг/м3 - вязкость кинематическая в рабочем диапазоне температуры, мм2/с - массовая доля воды, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля серы, %, не более - давление насыщенных паров, кПа (мм рт. ст.), не более - содержание свободного газа |
нефть по ГОСТ Р 51858-2002 (ГОСТ 31378-2009) «Нефть. Общие технические условия» от +6 до +36 от 760 до 950 от 6,0 до 50,0 0,5 0,05 100 1,8 66,7 (500) не допускается |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
380±38, трехфазное 220±22, однофазное 50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность воздуха в помещениях, где установлено оборудование СИКН, % |
от -32 до +42 от 84,0 до 106,0 от 30,0 до 80,0 |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Комплектность СИКН приведена в таблице 5.
Таблица 5 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти № 468, заводской № 01 |
- |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерения количества и показателей качества нефти № 468 ПСП ООО «Тихорецк-Нафта», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2021.39174.
Нормативные документы
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Смотрите также
