Преобразователи акустической эмиссии резонансные GT205
| Номер в ГРСИ РФ: | 81855-21 |
|---|---|
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
Преобразователи акустической эмиссии резонансные GT205 (далее - по тексту датчик) предназначены для измерений амплитуды ультразвукового смещения или колебательной скорости поверхности твердых тел.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 81855-21 |
| Действует | по 28.05.2031 |
| Наименование | Преобразователи акустической эмиссии резонансные |
| Модель | GT205 |
| Модификации |
GT205 GT205В GT205-01 |
| Приказы |
№687 от
09.04.2026
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 90a5ce10-57c0-01ce-570f-0f90ed8adeb7 |
Производитель / Заявитель
ООО «ГлобалТест», РОССИЯ, 607185, Нижегородская область, г. Саров, ул. Павлика Морозова, д. 6
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МИ 3124-2008 ГСИ. Преобразователи акустической эмиссии. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 70 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
81855-21: Описание типа
2024-81855-21.pdf
|
Скачать | 176.9 КБ | |
|
81855-21: Методика поверки
2021-mp81855-21.pdf
|
Скачать | 63.3 КБ | |
|
81855-21: Описание типа
2024-81855-21-1.pdf
Файл устарел
|
Скачать | 176.9 КБ | |
|
81855-21: Методика поверки
2021-mp81855-21-1.pdf
|
Скачать | 63.3 КБ |
Описание типа
Назначение
Преобразователи акустической эмиссии резонансные GT205 (далее - по тексту датчик) предназначены для измерений амплитуды ультразвукового смещения или колебательной скорости поверхности твердых тел.
Описание
Принцип действия датчика основан на использовании прямого пьезоэлектрического эффекта, при котором колебательные смещения или скорости смещения поверхности твердых тел преобразуются в электрические сигналы.
Конструктивно датчик выполнен в виде цилиндрического корпуса из титанового сплава (нержавеющей стали), внутри которого расположен пьезокерамический чувствительный элемент. Конструкция корпуса пылевлагонепроницаемая.
Датчик имеет три модификации. GT205 имеет неразъёмный экранированный кабель типа АВКТ 4 для подключения к внешним устройствам. GT2O5B выполнен во взрывобезопасном исполнении, имеет электрическую изоляцию чувствительного элемента от корпуса и неразъёмный 2-х жильный экранированный кабель типа АВКТМ 2 для подключения к внешним устройствам. GT205-01 имеет разъем SMA7813.
Общий вид датчика приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Маркировка датчика, включая заводской номер, состоящий из арабских цифр, выполнена методом лазерной гравировки.
Пломбирование датчика не предусмотрено.
Место нанесения заводского номера

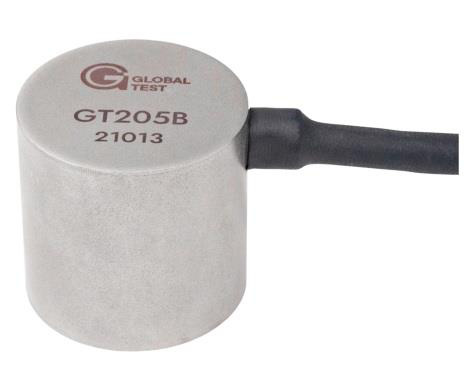

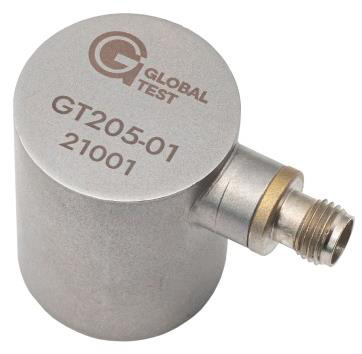

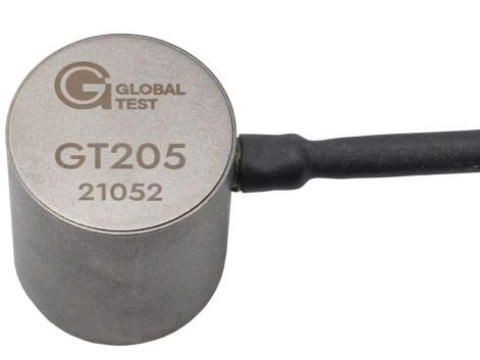

а) GT205 б) GT205B в) GT205-01
Рисунок 1 - Внешний вид датчика
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Резонансная частота датчика (Гр) с максимальным значением электроакустического преобразования Кр.тал, кГц |
от 40 до 80 |
|
Коэффициент электроакустического преобразования на резонансной частоте относительно 1 В/(м^с-1), Кр.тах, дБ, не менее: - при воздействии продольных волн - при воздействии поверхностных волн |
60 50 |
|
Пределы допускаемой относительной погрешности электроакустического преобразования на резонансной частоте, % |
±35 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическая емкость, пФ, не менее |
300 |
|
Электрическое сопротивление изоляции, МОм, не менее |
500 |
|
Габаритные размеры (диаметр х высота), мм, не более - для GT205 - для GT205B, GT205-01 |
22x25 26x26 |
|
Масса, г, не более - для GT205 - для GT205B, GT205-01 |
52 70 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35° С, % |
от -55 до +120 до 98 |
|
Маркировка взрывозащиты (только для GT205B) |
Ex 1Ex ib ПС T4 Gb |
|
Гарантийный срок хранения с момента изготовления, месяцев |
42 |
|
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев |
36 |
Знак утверждения типа
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносят на заглавный лист паспорта АБКЖ.433649.004ПС и руководства по эксплуатации АБКЖ.433649.004РЭ типографским способом в левом верхнем углу.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователи акустической эмиссии резонансный |
GT205* |
1 шт. |
|
Преобразователь акустической эмиссии резонансный GT205. Паспорт |
АБКЖ.433649.004ПС |
1 шт. |
|
Преобразователи акустической эмиссии резонансный. GT205. Руководство по эксплуатации |
АБКЖ.433649.004РЭ |
1 экз. на партию |
|
Методика поверки |
_ |
по требованию |
|
Усилитель заряда дифференциальный GT500 |
АБКЖ.431134.037 | |
|
Дополнительные принадлежности |
_ | |
|
* - исполнение по заказу (индивидуальное обозначение по конструкторской документации) | ||
Сведения о методах измерений
приведены в АБКЖ.433649.004РЭ, раздел 2 «Использование по назначению».
Нормативные документы
АБКЖ.433649.004ТУ Преобразователь акустической эмиссии резонансный GT205.
Технические условия.
