Система измерений количества и параметров нефти сырой (СИКНС) ДНС-1 Малочерногорского месторождения
| Номер в ГРСИ РФ: | 81884-21 |
|---|---|
| Производитель / заявитель: | ОАО "Корпорация Югранефть", г.Нижневартовск |
Система измерений количества и параметров нефти сырой (СИКНС) ДНС-1 Малочерногорского месторождения (далее - СИКНС) предназначена для измерения массы нетто сырой нефти.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 81884-21 | |||||||||
| Наименование | Система измерений количества и параметров нефти сырой (СИКНС) ДНС-1 Малочерногорского месторождения | |||||||||
| Приказы |
№1556 от
04.08.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 33c516ab-5b77-1f48-cb6a-0db8789d238b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Корпорация Югранефть», РОССИЯ, 628616, Ханты-Мансийский автономный округ-Югра, г.о.Нижневартовск, г. Нижневартовск, ул. Ленина, зд. 17/П, кабинет 316А
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
ВЯ.31.1100300.00 МП Государственная система обеспечения единства измерений. Система измерений количества и параметров нефти сырой (СИКНС) ДНС-1 малочерногорского месторождения. Методика поверки
(с 04.08.2025)
ВЯ.10.1704088 МП Государственная система обеспечения единства измерений. Система измерений количества и параметров нефти сырой (СИКНС) ДНС-1 малочерногорского месторождения. Методика поверки
(по 04.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
81884-21: Описание типа
2021-81884-21.pdf
|
Скачать | 400 КБ | |
|
81884-21: Методика поверки
2021-mp81884-21.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
81884-21: Описание типа
2025-81884-21.pdf
|
Скачать | 356.4 КБ | |
|
81884-21: Методика поверки
ВЯ.31.1100300.00 МП
2025-mp81884-21.pdf
|
Скачать | 1.4 MБ | |
|
81884-21: Методика поверки
ВЯ.10.1704088 МП
2021-mp81884-21-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Система измерений количества и параметров нефти сырой (СИКНС) ДНС-1 Малочерногорского месторождения (далее - СИКНС) предназначена для измерения массы нетто сырой нефти.
Описание
Принцип действия СИКНС основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКНС представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКНС входит:
1) Блок измерительных линий (БИЛ), состоящий из трех измерительных линий (двух рабочих, одной контрольно-резервной).
2) Блок измерений параметров нефти сырой (БИК), предназначенный для измерения показателей качества нефти.
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
В состав СИКНС входят автономные измерительные блоки, представленные средствами измерений, приведёнными в таблице 1.
Таблица 1 - Состав СИКНС
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Расходомеры массовые Promass мод. Promass 83F |
БИЛ |
15201-11 |
|
Преобразователи давления измерительные 3051S |
БИЛ, БИК |
66525-17 |
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи давления измерительные 3051 |
БИЛ, БИК |
14061-99* 14061-04 14061-10* |
|
Преобразователи давления измерительные АИР-20/М2 |
БИЛ, БИК |
63044-16* |
|
Датчики давления Метран-150 мод. Метран-^OTG |
БИЛ, БИК |
32854-09 |
|
Преобразователи измерительные Rosemount 3144P |
БИЛ, БИК |
56381-14 |
|
Термопреобразователи сопротивления Rosemount 0065 |
БИЛ, БИК |
53211-13 |
|
Преобразователи измерительные к датчикам температуры 644 |
БИЛ, БИК |
14683-00* |
|
Преобразователи измерительные 644 |
БИЛ, БИК |
14683-04* |
|
Термопреобразователи сопротивления платиновые 65 |
БИЛ, БИК |
22257-01* 22257-05* |
|
Датчики температуры 644 |
БИЛ, БИК |
39539-08* |
|
Датчики температуры ТСПТ Ех |
БИЛ, БИК |
75208-19* |
|
Термопреобразователи прецизионные ПТ 0304-ВТ |
БИЛ, БИК |
77963-20* |
|
Преобразователи плотности жидкости измерительные 7835 |
БИК |
15644-01 15644-06* |
|
Влагомеры нефти поточные УДВН-1пм мод. УДВН-1пм |
БИК |
14557-05 14557-10 14557-15 |
|
Комплексы измерительно-вычислительные ОКТОПУС-Л (OCTOPUS-L) |
СОИ |
43239-15 76279-19 |
|
Примечания 1) Средства измерений помеченные * находятся в резерве. При необходимости средства измерений эксплуатирующиеся в составе СИКНС могут быть заменены на находящиеся в резерве. 2) В состав СИКНС входят показывающие средства измерений давления и температуры нефти утвержденных типов. | ||
СИКН обеспечивает выполнение следующих функций:
- измерение массового расхода нефти сырой через СИКНС;
- автоматизированное вычисление массы нетто нефти сырой;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей массового расхода на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик преобразователей массового расхода, преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения товарно-коммерческих операций;
- отбор объединённой пробы нефти по ГОСТ 2517-2012;
- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- дистанционное управление запорной арматурой;
- контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.
Место расположения СИКНС, заводской номер 01: ДНС-1 Малочерногорского месторождения. Пломбирование средств измерений, находящихся в составе СИКНС осуществляется согласно требований их описаний типа или МИ 3002-2006. Заводской номер в виде цифрового обозначения нанесён типографским способом на информационную табличку установленную возле блока измерительных линий СИКНС. Нанесение знака поверки на СИКНС не предусмотрено.
Общий вид СИКНС представлен на рисунке 1.
Рисунок 1 - Общий вид СИКНС

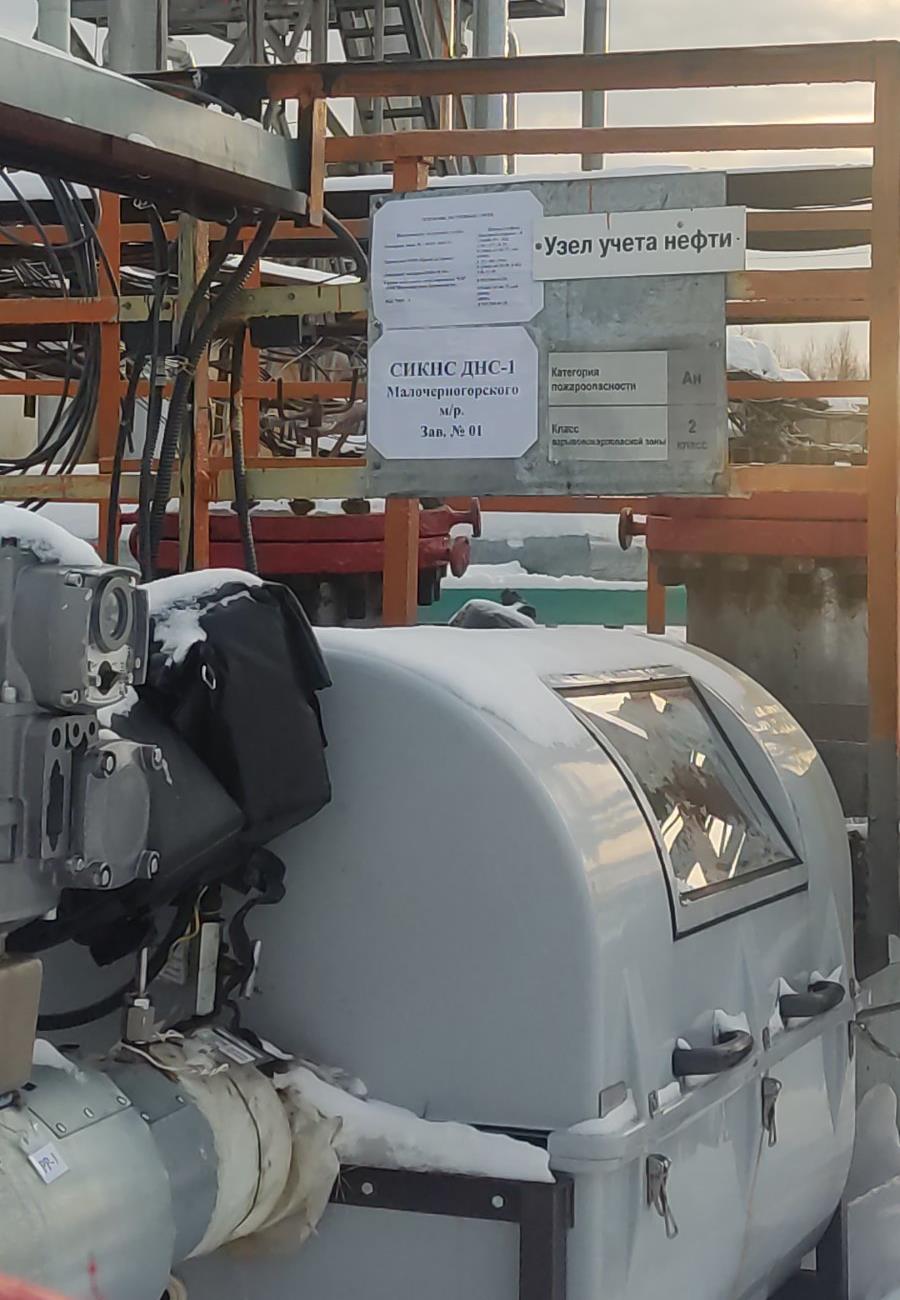

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
СИКН имеет программное обеспечение (далее - ПО), представленное встроенным прикладным ПО комплекса измерительно-вычислительного ОКТОПУС-Л (OCTOPUS-L) и ПО АРМ оператора «ЦДС-Менеджер». Идентификационные данные программного обеспечения приведены в таблице 2.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК ОКТОПУС-Л |
ЦДС-Менеджер | |
|
Идентификационное наименование ПО |
Formula.o |
_ | |
|
Номер версии (идентификационный номер) ПО |
6.15 |
1.000 |
3.4.2.373 |
|
Цифровой идентификатор ПО |
5ED0C426 |
E4430874 |
_ |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
_ | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массового расхода, т/ч |
от 16 до 87 |
|
Пределы допускаемой относительной погрешности массы нетто сырой нефти, % |
±0,35 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
3 (2 рабочие, 1 контрольно-резервная) |
|
Измеряемая среда |
сырая нефть |
|
Характеристики измеряемой среды: - температура, °С - давление, МПа - плотность при температуре +20 °С, кг/м3 - кинематическая вязкость при температуре +20 °С, мм2/с, не более - массовая доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - объёмная доля растворённого газа, м3/м3, не более - содержание свободного газа |
от +10 до +40 от 0,24 до 2,50 от 790 до 870 40 0,5 0,05 300 не допускается не допускается |
|
Режим работы |
непрерывный |
|
Температура окружающего воздуха, °С: - для первичных измерительных преобразователей - для ИВК и АРМ оператора |
от +10 до +25 от +22 до +25 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКНС типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, экз. |
|
Система измерений количества и параметров нефти сырой (СИКНС) ДНС-1 Малочерногорского месторождения, заводской номер 01 |
_ |
1 |
|
Инструкция по эксплуатации |
_ |
1 |
Сведения о методах измерений
приведены в документе ВЯ-1911/2025 «Масса сырой нефти. Методика измерений системой измерений количества и параметров нефти сырой (СИКНС) ДНС-1 Малочерногорского месторождения», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации № 1911/01.00248-2014/2025 от 09.04.2025 г.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
