Весы автомобильные "Приоритет"

Назначение

Весы автомобильные «Приоритет» (далее - весы) предназначены для измерений массы автомобильных транспортных средств (далее - ТС) и других грузов в статическом режиме взвешивания.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающего под действием силы тяжести взвешиваемого объекта, в пропорциональный электрический сигнал. Далее сигнал поступает в электронный весоизмерительный прибор, где обрабатывается, измеренное значение массы выводится на дисплей весоизмерительного прибора и/или передается через цифровой интерфейс связи на периферийные устройства.

Весы состоят из:

- грузоприемного устройства (далее - ГПУ), включающего в себя, тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1-2011; далее - датчики);

- весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1-2011 или терминал по Т.2.2.5 ГОСТ OIML R 76-1-2011).

ГПУ включает в себя от одной до четырех секций, представляющих собой металлическую либо бетонную конструкцию для размещения транспортного средства (далее - ТС), каждая из которых опирается на четыре датчика. Соседние секции могут иметь общие точки опоры (датчик). ГПУ может быть установлена на одном уровне с поверхностью дорожного полотна или над ним. Во втором случае для заезда и съезда транспортных средств, ГПУ оборудуется пандусами. ГПУ монтируется на железобетонный фундамент или другое заранее подготовленное основание.

В весах используются следующие датчики:

- датчики весоизмерительные тензорезисторные ZS, CLC, WLC, SDS, EDS производства «KELI SENSING TECHNOLODY (NINGBO) CO., LTD», Китай (регистрационный номер в ФИ-ФОЕИ 75819-19), модификации: ZSFY;

- датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB производства «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай (регистрационный номер в ФИ-ФОЕИ 57673-14), модификации: QS, SQB;

- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column производства «Zhonghang Electronic Measuring Instrument Co., LTD» (Zemic), КНР (регистрационный номер в ФИФОЕИ 55371-19), модификации: BM14G, ВМ14К, HM14H1, HM9B, Н8С, BM8D;

- датчики весоизмерительные тензорезисторные Digital Load Cell производства «Zhonghang Electronic Measuring Instrument Co., LTD» (Zemic), КНР (регистрационный номер в ФИФОЕИ 55634-19), модификации: DHM9B, DHM14H1, DBM14G;

- датчики весоизмерительные сжатия 740 производства «UTILCELL», Испания (регистрационный номер в ФИФОЕИ 50842-12);

- датчики весоизмерительные тензорезисторные WBK производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 56685-14) модификации: WBK-20; WBK-30;

- датчики весоизмерительные тензорезисторные WBK-D производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 54471-13) модификации: WBK-20D; WBK-30D.

- датчики весоизмерительные тензорезисторные С производства «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный номер в ФИФОЕИ 60480-15), модификации: C16A, C16i;

- датчики весоизмерительные МВ 150 производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер в ФИФОЕИ 44780-10), модификации: МВ150-20-С3, МВ 150-30-С3;

- датчики весоизмерительные тензорезисторные М производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер в ФИФОЕИ 5367313), модификации: М70-10-С3; М70-15-С3; М70-20-С3; М70-25-С3; М70-30-С3.

В весах используются следующие приборы весоизмерительные:

- приборы весоизмерительные CI, BI, NT и PDI производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 50968-12), модификации: CI-6000A, CI-5010A, CI-200A;

- терминалы весоизмерительные CI, NT производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 54472-13), модификации: CI-200D, CI-600D;

- приборы весоизмерительные DIS 2116, DWS2103 производства «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный номер в ФИФОЕИ 61809-15);

- приборы весоизмерительные WE производства «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный номер в ФИФОЕИ 61808-15), модификации: WE2107, WE2108;

- весоизмерительный преобразователь ТВ (регистрационный номер в ФИФОЕИ 37794-08), модификации: ТВ-003/05Д, ТВ-003/05Н, ТВ-015НД производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково;

- цифровой весоизмерительный преобразователь ТЦ-017П производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково;

- приборы весоизмерительные МИ производства ООО «МИДЛиК», Московская область, г. Лобня (регистрационный номер в ФИФОЕИ 61378-15), модификации: МИ ВДА/12Я, МИ ВДА/7Я, МИ ВДА/6Я, МИ ВДА/12Ц, МИ ВДА/12ЦС;

- приборы весоизмерительные Микросим производства ООО НИИ «Метра» Калужская область, г. Обнинск (регистрационный номер в ФИФОЕИ 55918-13), модификации: М0601;

- цифровой терминал ВТ производства ООО «НАИС», г. Ростов-на-Дону модификации: ВТ-007, ВТ-008, ВТ-009;

- приборы весоизмерительные Титан производства ООО «ЗЕМИК», г. Ростов-на-Дону (регистрационный номер в ФИФОЕИ 72048-18), модификации: ТИТАН 6, ТИТАН 12, ТИТАН 3ЦС, ТИТАН 3Ц, ТИТАН 12С, ТИТАН Н12Ж, ТИТАН Н22С, ТИТАН Н22ЖС.

Весы автомобильные «Приоритет» выпускаются в модификациях, отличающимися значениями весов отличаются пределами взвешивания, величиной поверочного интервала и габаритными размерами ГИУ. Ио конструктивному исполнению весы подразделяются на колейные и платформенные.

Модификации весов определяются структурой условного обозначения «Приоритет» -[1][2]-[3]-[4]-[5], где [1] - максимальная нагрузка;

[2] - длинна грузоприемного устройства;

[3] - количество секций грузоприемного устройства;

[4] - количество интервалов взвешивания;

[5] - вид исполнения (К-колейные, И- платформенные).

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- автоматическое устройство установки на нуль (Т.2.7.2.3);

- полуавтоматическое устройство установки на нуль (T.2.7.2.2);

- устройство первоначальной установки на нуль (T.2.7.2.4);

- устройство слежения за нулем (T.2.7.3);

- устройство тарирования (выборки массы тары) (T.2.7.4);

- устройство предварительного задания значения массы тары (T.2.7.5);

- показывающее устройство с расширением (для комплектации весов с применением приборов весоизмерительных DIS 2116, DWS2103) (Т.2.6).

Маркировка весов выполнена в виде таблички, закрепленной на грузоприемном устройстве, на которой нанесены следующие данные:

- торговая марка изготовителя или его полное наименование;

- знак утверждения типа;

- обозначение типа и модификации весов;

- заводской (серийный) номер весов;

- класс точности;

- максимальная нагрузка(Мах), кг;

- минимальная нагрузка (Min), кг;

- поверочный интервал (е);

- действительная цена деления (d), кг;

- дата производства весов;

- обозначение настоящих технических условий.

- параметры электропитания.

О бщий вид ГПУ весов представлен на рисунке 1.

а) платформенные                          б) колейные

Рисунок 1 - Общий вид ГПУ

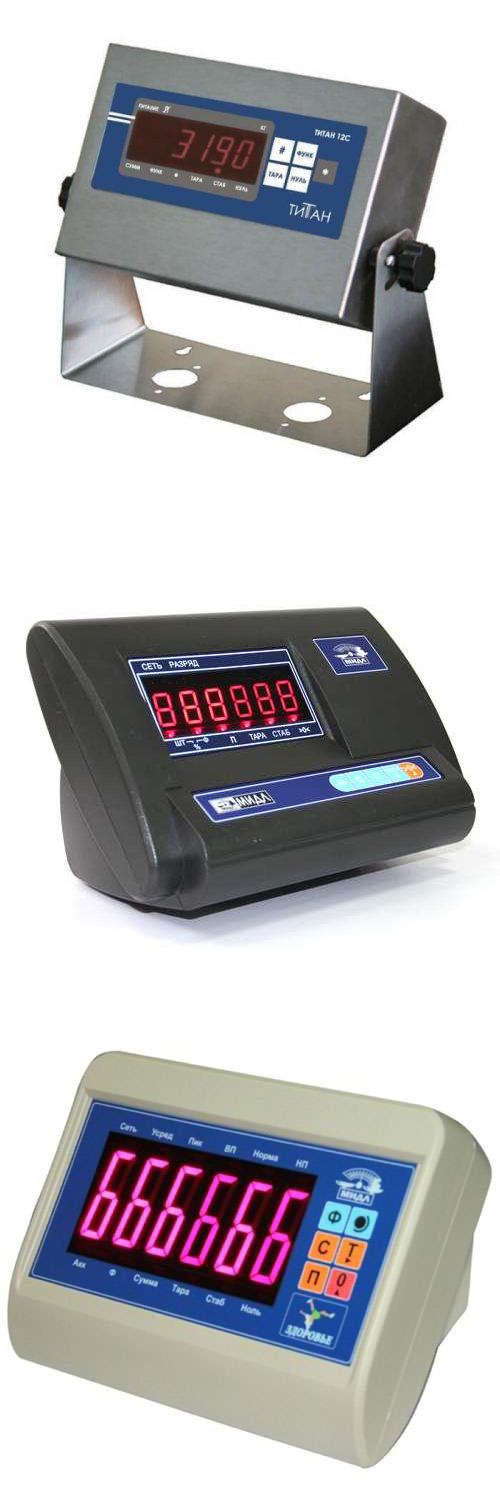

Общий вид применяемых индикаторов и терминалов представлен на рисунке 2.

CI-6000A                    CI-5010A

CI-200A

CI-200D

CI-600D

DIS2116

DWS2103

WE2107

WE2108

ТВ-003/05Д

ТВ-003/05Н

ТЦ-017П

ТВ-015НД

ВТ-007, ВТ-008, ВТ-009

МИ ВДА/6Я

МИ ВДА/12Я

МИ ВДА/7Я

МИ ВДА/12ЦС

Микросим М0601              Титан 6                     Титан 12

Титан 3ЦС

Титан 3Ц

Титан 12С

Титан 12НЖ            ТИТАН Н22С           ТИТАН Н22ЖС

Рисунок 2 - Общий вид применяемых индикаторов и терминалов

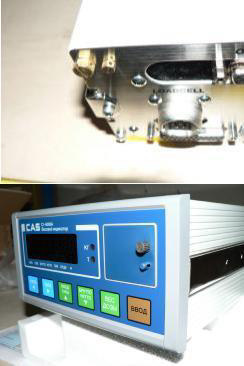

Схема пломбировки от несанкционированного доступа, место нанесения знака поверки для весов автомобильных «Приоритет» приведена на рисунке 3.

знака поверки

CI-5010A

С1-6000А

Место пломбирования, нанесения

С1-200А, Q-200D

CI-600D

Место пломбирования, нанесения знака поверки

DIS2116, DWS2103

Пломбировка крепежного винта на задне: панели корпуса приборов модификаций WE2107, WE2108

Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2107, WE2108

Место нанесения разрушаемых наклеек

МИ ВДА/12ЦС

ВТ007, ВТ008, ВТ009

МИ ВДА/12Я

Пломба с оттиском поверительного клейма.

ИТАН 6, ТИТАН 12, ТИТАН 3ЦС, ТИТАН 3Ц, ТИТАН 12С,

Микросим М0601

ТИТАН Н12Ж, ТИТАН Н22С, ТИТАН Н22ЖС

Рисунок 3 - Схема пломбировки индикаторов

Программное обеспечение

Программное обеспечение (далее — ПО) весов, необходимое для реализации процедуры взвешивания в статическом режиме является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Для предотвращения воздействий и защиты законодательно контролируемых параметров во встроенном ПО служат скрытая кнопка для доступа к меню калибровки и административный пароль.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов.

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий». Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Продолжение таблицы 1

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011..........................................средний (III).

Диапазон выборки массы тары, % от Max......................................................100

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала весов (е) и числа поверочных интервалов (n) приведены в таблице 2.

цены поверочного деления (е) для весов «Приоритет»:

от Min до 500е включ.                                                 ±0,5 e (1,0 e);

св. 500е до 2000е включ.                                                ±1,0 e (2,0 e);

св. 2000е до Max включ.                                               ±1,5 e (3,0 e).

Пределы погрешности устройства установки нуля, в единицах цены поверочного деления (е)                                         ±0,25е;

Реагирование, в единицах цены поверочного деления (е)                              1,4е;

Невозврат к нулю, в единицах цены поверочного деления (е)                        ±0,5е.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности весов при первичной поверке (в эксплуатации) в единицах цены поверочного деления (е) для весов «Приоритет»:

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на боковой стенке ГПУ, фотохимическим методом и на титульный лист руководства по эксплуатации(паспорт) методом типографской печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 Руководства по эксплуатации(паспорт) на весы автомобильные «Приоритет».

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Приказ Госстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 28.29.31-001-24206781-2020 «Автомобильные весы «Приоритет». Технические условия»
